ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm/定尺タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化・同軸度◎0.03・ツバ厚4mm・定尺タイプのストレー...
詳細情報を確認する未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

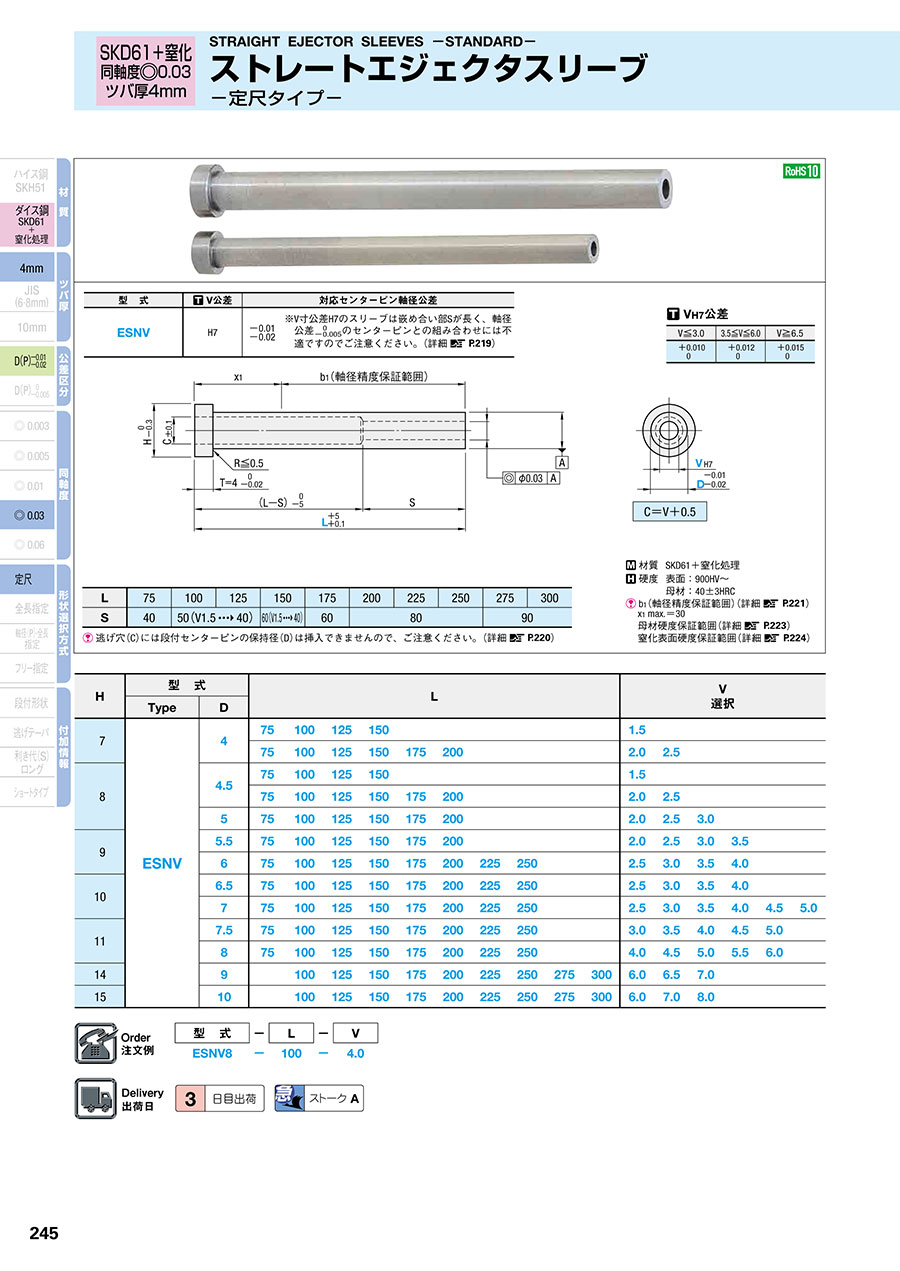

商品情報
外形図・製品仕様
| L | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| S | 40 | 50（V1.5 40） | 60（V1.5 40） | 60 | 80 | 90 | ||||
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
| 型式 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|
| ESNV | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| 軸径精度保証範囲（詳細 P.221） | ||
| x1 max.=30 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
VH7公差
| V≦3.0 | 3.5≦V≦6.0 | V≧6.5 |
|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 |
規格表
| H | 型 式 | L | V 選択 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||||
| 7 | ESNV | 4 | 75 | 100 | 125 | 150 | 1.5 | |||||||||||
| 75 | 100 | 125 | 150 | 175 | 200 | 2.0 | 2.5 | |||||||||||
| 8 | 4.5 | 75 | 100 | 125 | 150 | 1.5 | ||||||||||||
| 75 | 100 | 125 | 150 | 175 | 200 | 2.0 | 2.5 | |||||||||||
| 5 | 75 | 100 | 125 | 150 | 175 | 200 | 2.0 | 2.5 | 3.0 | |||||||||
| 9 | 5.5 | 75 | 100 | 125 | 150 | 175 | 200 | 2.0 | 2.5 | 3.0 | 3.5 | |||||||
| 6 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 2.5 | 3.0 | 3.5 | 4.0 | ||||||
| 10 | 6.5 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 2.5 | 3.0 | 3.5 | 4.0 | |||||
| 7 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | ||||
| 11 | 7.5 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | ||||
| 8 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | |||||
| 14 | 9 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 6.0 | 6.5 | 7.0 | |||||
| 15 | 10 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 6.0 | 7.0 | 8.0 | |||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm/定尺タイプ-のレビュー
金型
4
4.02022/09/07
この商品は金型に使用しています。このタイプの商品を多用していますが、いずれもミスミの商品で、他のメーカーのものを購入・使...もっと読む
0人が参考にしています。
プラ型
5
5.02022/04/30
薄肉のもののエジェクターに使用します。何の問題もなく使用できます！！
0人が参考にしています。
金型加工
5
5.02019/09/30
コスパも良く納期も早いのでいつも使っていますが何の問題もありません。
0人が参考にしています。
よくあるご質問（FAQ）
Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。
A
ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
Qストレートエジェクタピンの全長20mm以下はありませんか。
A
エジェクタピンはアップセッター加工のためツバ根元から20mmは生材とほぼ同じ硬度しかありません。
全長20mm以下のピンはコアピンから選定ください。
全長20mm以下のピンはコアピンから選定ください。
