精級小径･薄肉段付エジェクタスリーブ -SKH51/同軸度◎0.005/片肉厚0.3mm～タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ストレートタイプと異なる段付きエジェクタスリーブです。先端の肉厚が最小0.3m...
詳細情報を確認する商品情報

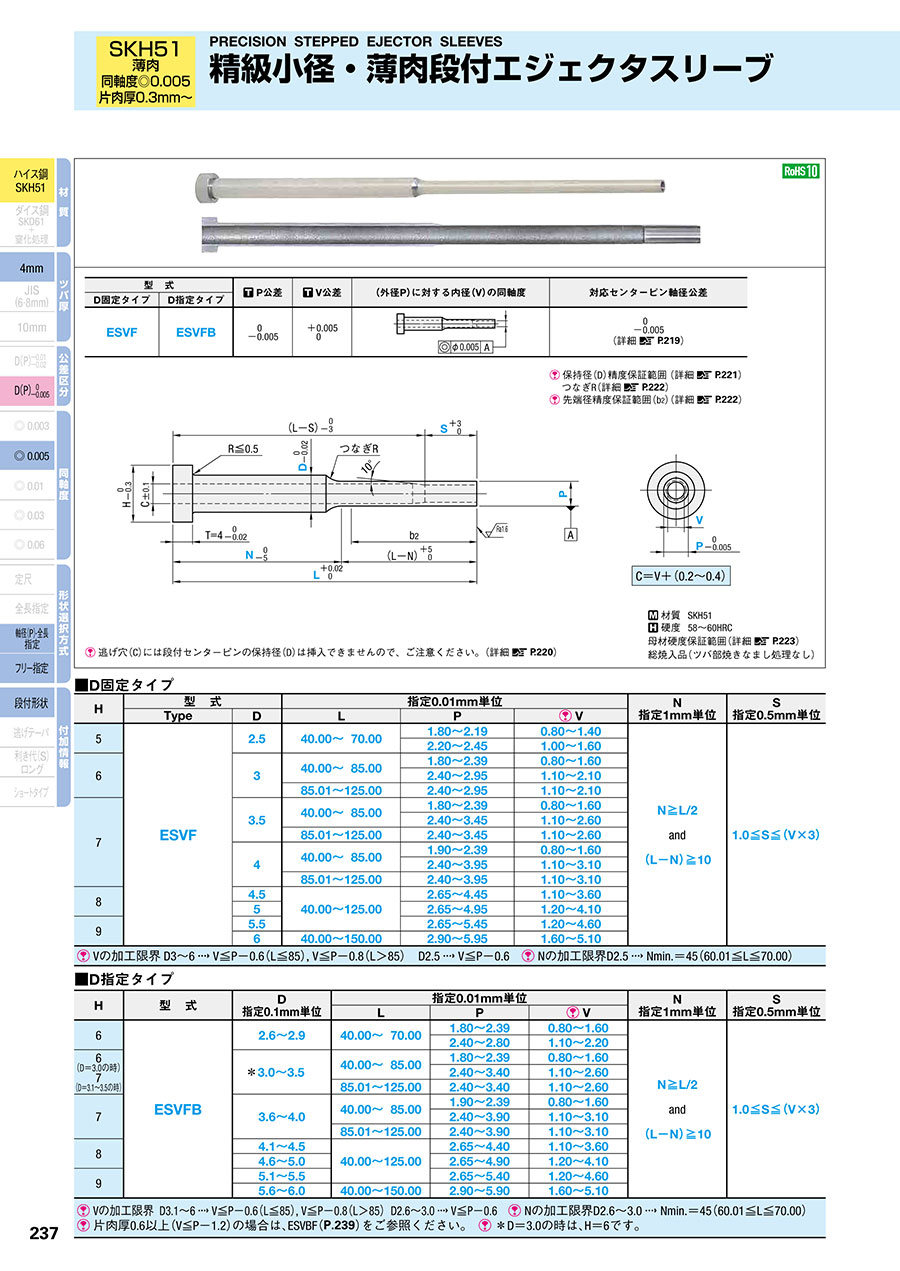

外形図・製品仕様
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
保持径（D）精度保証範囲（詳細 P.221）
つなぎR（詳細 P.222）
先端径精度保証範囲（b2）（詳細 P.222）
| 型 式 | P公差 | V公差 | （外径P）に対する内径（V）の同軸度 | 対応センターピン軸径公差 | |
|---|---|---|---|---|---|
| D固定タイプ | D指定タイプ | ||||
| ESVF | ESVFB | 0 -0.005 | +0.005 0 |
| 0 -0.005 （詳細 P.219） |
材質 SKH51
硬度 58～60HRC
母材硬度保証範囲（詳細 P.223）
総焼入品（ツバ部焼きなまし処理なし）
規格表
■D固定タイプ
| H | 型式 | 指定0.01mm単位 | N 指定1mm単位 | S 指定0.5mm単位 | |||
|---|---|---|---|---|---|---|---|
| Type | D | L | P | V | |||
| 5 | ESVF | 2.5 | 40.00～70.00 | 1.80～2.19 | 0.80～1.40 | N≧L/2 and （L-N）≧10 | 1.0≦S≦（V×3） |
| 2.20～2.45 | 1.00～1.60 | ||||||
| 6 | 3 | 40.00～85.00 | 1.80～2.39 | 0.80～1.60 | |||
| 2.40～2.95 | 1.10～2.10 | ||||||
| 85.01～125.00 | 2.40～2.95 | 1.10～2.10 | |||||
| 7 | 3.5 | 40.00～85.00 | 1.80～2.39 | 0.80～1.60 | |||
| 2.40～3.45 | 1.10～2.60 | ||||||
| 85.01～125.00 | 2.40～3.45 | 1.10～2.60 | |||||
| 4 | 40.00～85.00 | 1.90～2.39 | 0.80～1.60 | ||||
| 2.40～3.95 | 1.10～3.10 | ||||||
| 85.01～125.00 | 2.40～3.95 | 1.10～3.10 | |||||
| 8 | 4.5 | 40.00～125.00 | 2.65～4.45 | 1.10～3.60 | |||
| 5 | 2.65～4.95 | 1.20～4.10 | |||||
| 9 | 5.5 | 2.65～5.45 | 1.20～4.60 | ||||
| 6 | 40.00～150.00 | 2.90～5.95 | 1.60～5.10 | ||||
| Vの加工限界 D3～6V≦P−0.6（L≦85）, V≦P−0.8（L＞85） D2.5V≦P−0.6 Nの加工限界D2.5Nmin.＝45（60.01≦L≦70.00） | |||||||
■D指定タイプ
| H | 型式 | D 指定0.1mm単位 | 指定0.01mm単位 | N 指定1mm単位 | S 指定0.5mm単位 | ||
|---|---|---|---|---|---|---|---|
| L | P | V | |||||
| 6 | ESVFB | 2.6～2.9 | 40.00～70.00 | 1.80～2.39 | 0.80～1.60 | N≧L/2 and （L-N）≧10 | 1.0≦S≦（V×3） |
| 2.40～2.80 | 1.10～2.20 | ||||||
| 6 （D＝3.0の時） 7 （D＝3.1～3.5の時） | ※3.0～3.5 | 40.00～85.00 | 1.80～2.39 | 0.80～1.60 | |||
| 2.40～3.40 | 1.10～2.60 | ||||||
| 85.01～125.00 | 2.40～3.40 | 1.10～2.60 | |||||
| 7 | 3.6～4.0 | 40.00～85.00 | 1.90～2.39 | 0.80～1.60 | |||
| 2.40～3.90 | 1.10～3.10 | ||||||
| 85.01～125.00 | 2.40～3.90 | 1.10～3.10 | |||||
| 8 | 4.1～4.5 | 40.00～125.00 | 2.65～4.40 | 1.10～3.60 | |||
| 4.6～5.0 | 2.65～4.90 | 1.20～4.10 | |||||
| 9 | 5.1～5.5 | 2.65～5.40 | 1.20～4.60 | ||||
| 5.6～6.0 | 40.00～150.00 | 2.90～5.90 | 1.60～5.10 | ||||
| Vの加工限界 D3.1～6V≦P−0.6（L≦85）, V≦P−0.8（L＞85） D2.6～3.0V≦P−0.6 Nの加工限界D2.6～3.0Nmin.＝45（60.01≦L≦70.00） 片肉厚0.6以上（V≦P−1.2）の場合は、ESVBF（P.239）をご参照ください。 ※D＝3.0の時は、H＝6です。 | |||||||
注文例
出荷日
追加工
関連情報
精密ギヤ等、成形品の突き出し部の幅が狭い場合にお使いください。
■ご使用にあたっての注意
精級エジェクタガイドピン（P.873～）&ブシュ（P.880～）を使用する等、センターピンの摺動を保護する構造を採用してください。
