精級角エジェクタピン -ハイス鋼SKH51/角シャンクタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・角シャンクタイプの精級角エジェクタピンです。
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図・製品仕様
※つなぎR：50～75R（R部を加工する砥石のサイズです。Rの保証値ではありません。）
材質 SKH51
硬度 58～60HRC
規格表
| H | T | 型 式 | 指定0.01mm単位 | N 指定1mm単位 | N min. | |||
|---|---|---|---|---|---|---|---|---|
| Type | B | L | P | W | ||||
| 2.5 | 4 | ERSRP | 1.5 | 50.00 ～100.00 | 0.30 ～3.00 | 0.30 ～1.30 | N≦（L-5） | 25 |
| 3.5 | 2.5 | 50.00 ～120.00 | 0.40 ～5.00 | 0.40 ～2.30 | 28 | |||
| 4.5 | 3.5 | 50.00 ～150.00 | 0.50 ～10.00 | 0.50 ～3.30 | 32 | |||
注文例
出荷日
追加工
| 精度基準 | ||
|---|---|---|
| 先端角部の 直角度 |
| W面を基準にして （Pmax.-Pmin.）≦0.01 |
| 先端角部の コーナーR値 |
| Rmax.≦0.03（バリ取りR） P・W寸測定のため、角部のコーナーは軽くバリ取りをしてあります。 （詳細 P.166） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

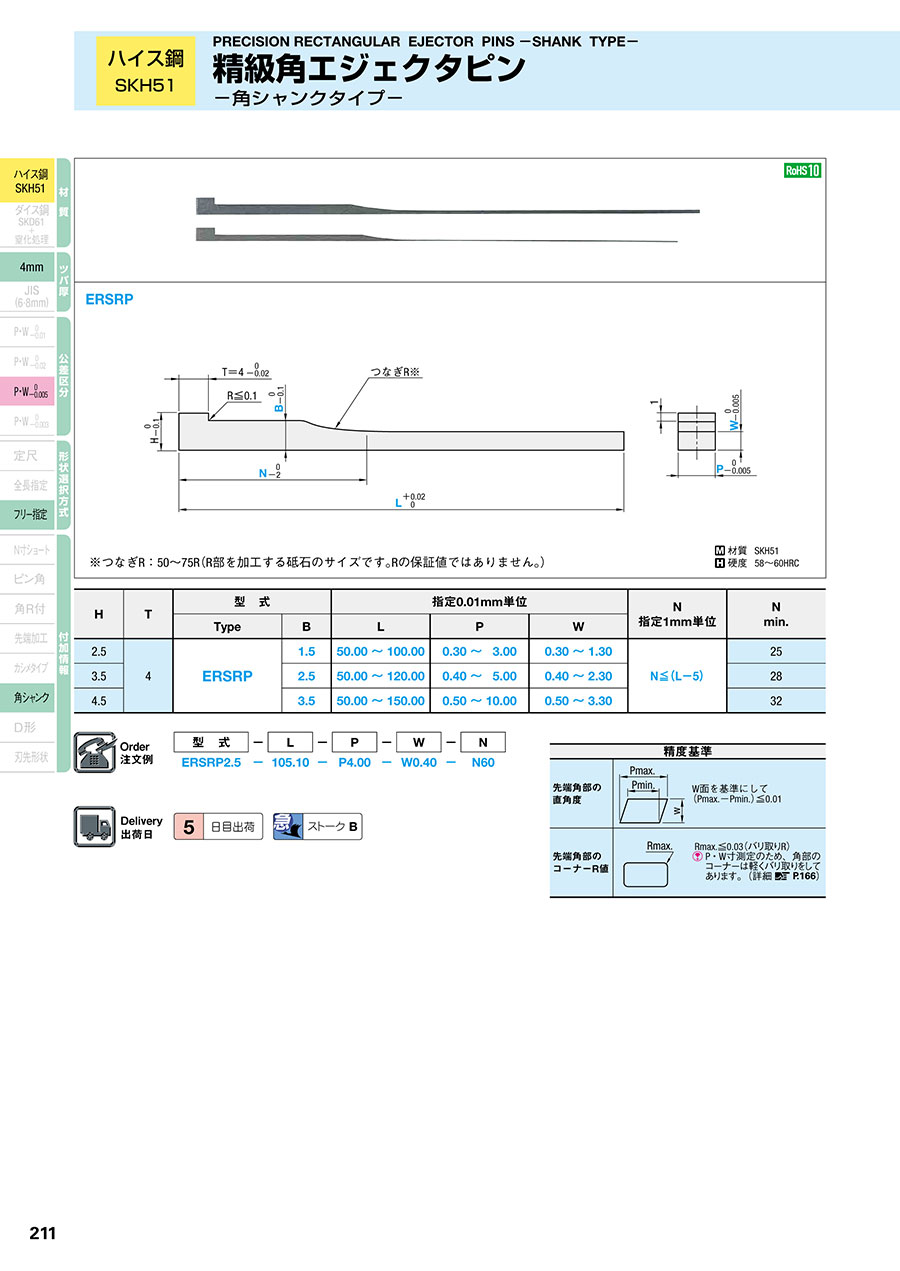

カタログ
