大型用角エジェクタピン -ハイス鋼SKH51・カシメ/フリー指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・カシメ・フリー指定タイプの大型用角エジェクタピンです。
詳細情報を確認する未確定：候補が12型番あります。
商品情報
外形図・製品仕様
平板を保持径部に挿入しカシメてありますが、カシメの跡は磨いて整えています。
（※）ℓmax.
※
| P | W | ℓmax. |
|---|---|---|
| 4.0～8.0 | 1.0～2.5 | 280 |
| 8.1～15.0 | 1.0～2.5 | |
| 4.0～6.0 | 380 |
| D | 公差 |
|---|---|
| 6～12 | -0.01 -0.02 |
| 16 | -0.01 -0.03 |
| 保持径（D）精度保証範囲（詳細 P.165） | |
| 型 式 | ツバ厚 | L公差 | P・W公差 | |
|---|---|---|---|---|
| ERHK-F （フリー指定タイプ） | 6・8mm （JIS） | +0.1 0 | （L≧630.1L+0.5/0 ） | 0 -0.02 |
| 材質 | SKH51（平板部） |
| 硬度 | SK4（保持径部） |
| 58～60HRC（平板部） | |
| SK4は生材 |
規格表
| H | T | d | 型 式 | 指定0.1mm単位 | W 選択 | F 指定10mm単位 | ||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | P | |||||
| 10 | 6 | *2 | ERHK-F | 6 | 80.0～680.0 | 4.0～6.0 | 1.0 1.2 1.5 1.8 2.0 2.5 （D≧8に適用） 4.0 （D≧10に適用） 5.0 （D≧12に適用） 6.0 （D≧12に適用） | ※60～400 |
| 11 | *3 | 7 | ||||||
| 13 | 8 | 8 | 4.0～8.0 | |||||
| 15 | *4 | 10 | 80.0～780.0 | 6.0～10.0 | ||||
| 17 | 12 | 80.0～880.0 | 8.0～12.0 | ※60～500 | ||||
| 21 | 16 | 10.0～15.0 | ||||||
| ※ℓmax.をご確認の上ご指定ください。 *4≦P＜6の場合d＝2、6≦P＜8の場合d＝3、P≧8の場合d＝4となります。 | ||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

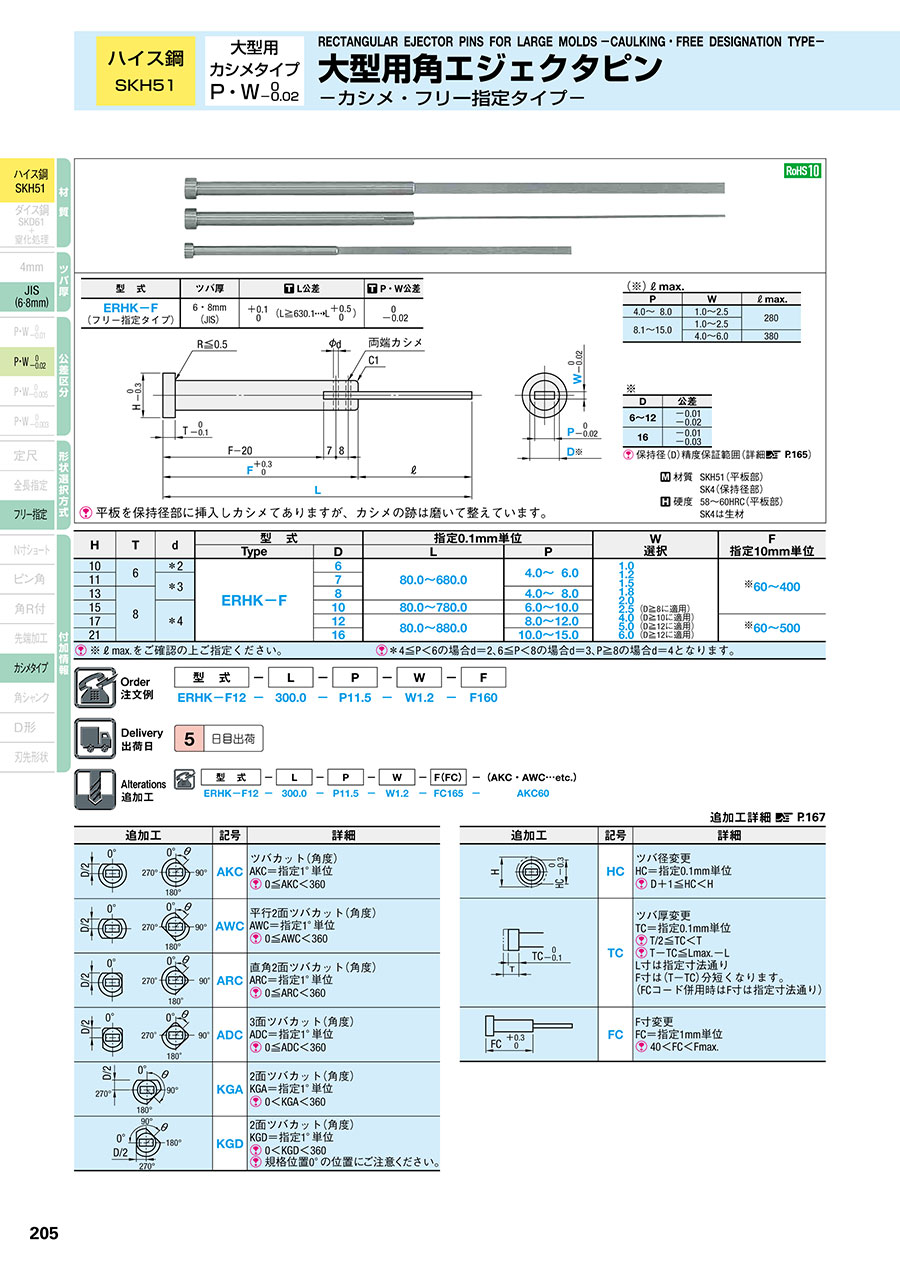

カタログ
