大型用角エジェクタピン -ハイス鋼SKH51・カシメ/定尺タイプ,全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・カシメ・定尺・全長指定タイプの大型用角エジェクタピンです。
詳細情報を確認する未確定：候補が23型番あります。
商品情報
外形図・製品仕様
平板を保持径部に挿入しカシメてありますが、カシメの跡は磨いて整えています。
（※）ℓmax.
※
| P | W | ℓmax. |
|---|---|---|
| 6～8 | 1.0～2.0 | 280 |
| 10～15 | 1.0・1.2 | |
| 1.5～6.0 | 380 |
| D | 公差 |
|---|---|
| 6～12 | -0.01 -0.02 |
| 16 | -0.01 -0.03 |
| 保持径（D）精度保証範囲（詳細 P.165） | |
| 型 式 | ツバ厚 | L公差 | P・W公差 | |
|---|---|---|---|---|
| ERHK-B （定尺タイプ） | 6・8mm （JIS） | +5 +0.1 | 0 -0.02 | |
| ERHK-L （全長指定タイプ） | +0.1 0 | （L≧630.1L+0.5/0） | ||
| 材質 | SKH51（平板部） |
| SK4（保持径部） | |
| 硬度 | 58～60HRC（平板部） |
| SK4は生材 |
規格表
■定尺タイプ ERHK-B
| H | T | d | 型 式 | L | P | W | F | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | 指定10mm単位 | 選択 | 選択 | 指定10mm単位 | |||||
| 10 | 6 | 2 | ERHK-B | 6 | 80～680 | 6 | 1.0 1.2 1.5 1.8 2.0 4.0 （D12・16のみ） 6.0 （D12・16のみ） | ※60～400 | ||
| 11 | 3 | 7 | ||||||||
| 13 | 8 | 8 | 6 | 7 | 8 | |||||
| 15 | 4 | 10 | 80～780 | 8 | 10 | |||||
| 17 | 12 | 80～880 | 10 | 12 | ※60～500 | |||||
| 21 | 16 | 10 | 12 | 15 | ||||||
| ※ℓmax.をご確認の上ご指定ください。 | ||||||||||
■全長指定タイプ ERHK-L
| H | T | d | 型 式 | L | P | W | F | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | 指定0.1 mm単位 | 選択 | 選択 | 指定10mm単位 | |||||
| 10 | 6 | 2 | ERHK-L | 6 | 80.0～680.0 | 6 | 1.0 1.2 1.5 1.8 2.0 4.0 （D12・16のみ） 6.0 （D12・16のみ） | ※60～400 | ||
| 11 | 3 | 7 | ||||||||
| 13 | 8 | 8 | 6 | 7 | 8 | |||||
| 15 | 4 | 10 | 80.0～780.0 | 8 | 10 | |||||
| 17 | 12 | 80.0～880.0 | 10 | 12 | ※60～500 | |||||
| 21 | 16 | 10 | 12 | 15 | ||||||
| ※ℓmax.をご確認の上ご指定ください。 | ||||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

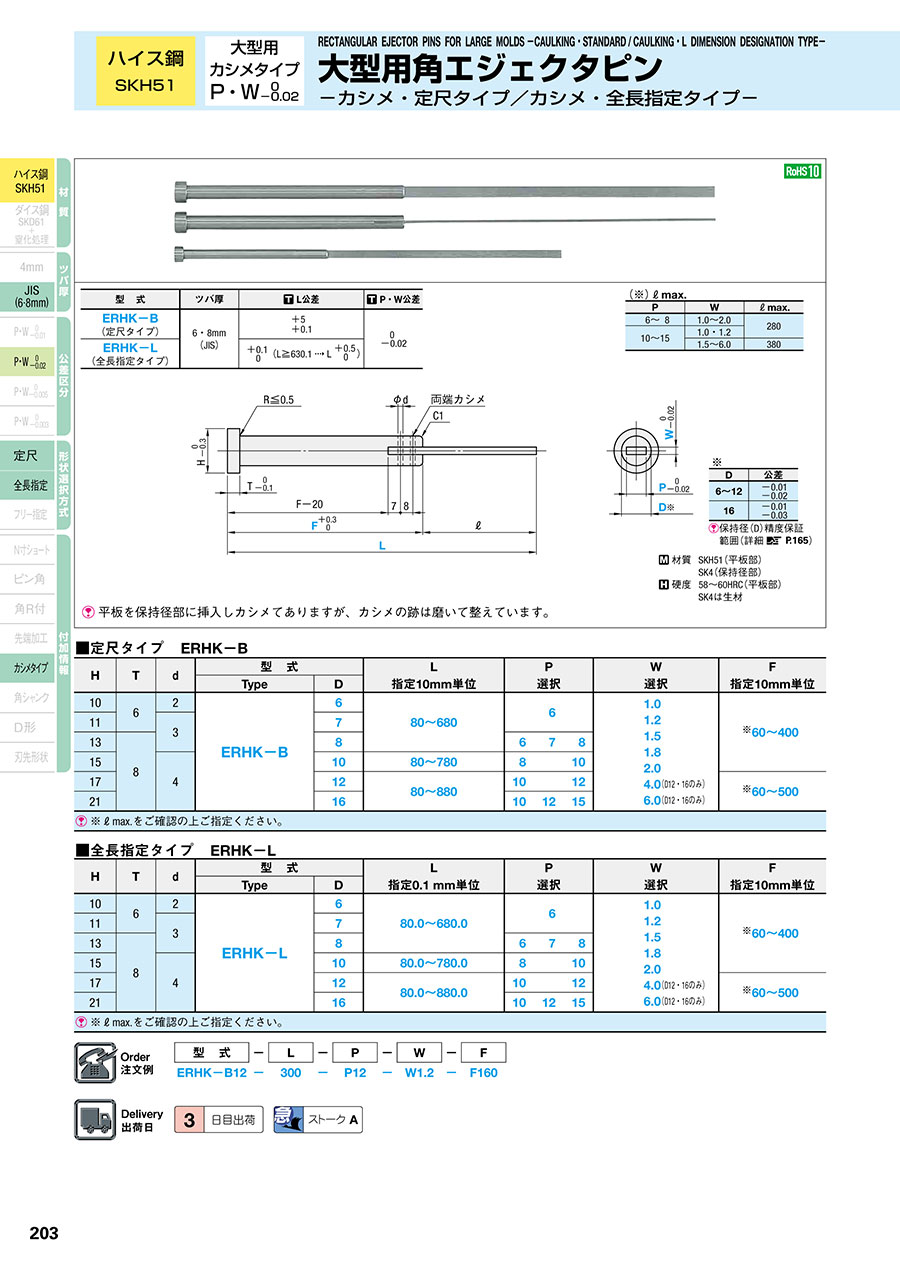

カタログ
