          大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-

          大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-
          • 大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-
          • 大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-
          通常単価(税別)
          -
          税込単価
          -
          通常出荷日：9日目

          ハイス鋼SKH51・P/W公差0_-0.02・フリー指定タイプの大型用角R付エジェクタピンです。

          • 製作上の都合により、しばらくの間、カタログ表記の納期より長くなっておりますのでご了承下さい。

          よく一緒に見られています

          精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

          ミスミ

          精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

          通常出荷日：5 日目

          よく一緒に見られています

          角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

          ミスミ

          角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

          通常出荷日：5 日目

          未確定：候補が12型番あります。
          • 単価(税別)
            -円
          • 合計(税別)
            -円
            (税込価格：-円)
          • 出荷日
            -
            (参考出荷日：-円)
          数量：

          商品情報

          外形図・製品仕様

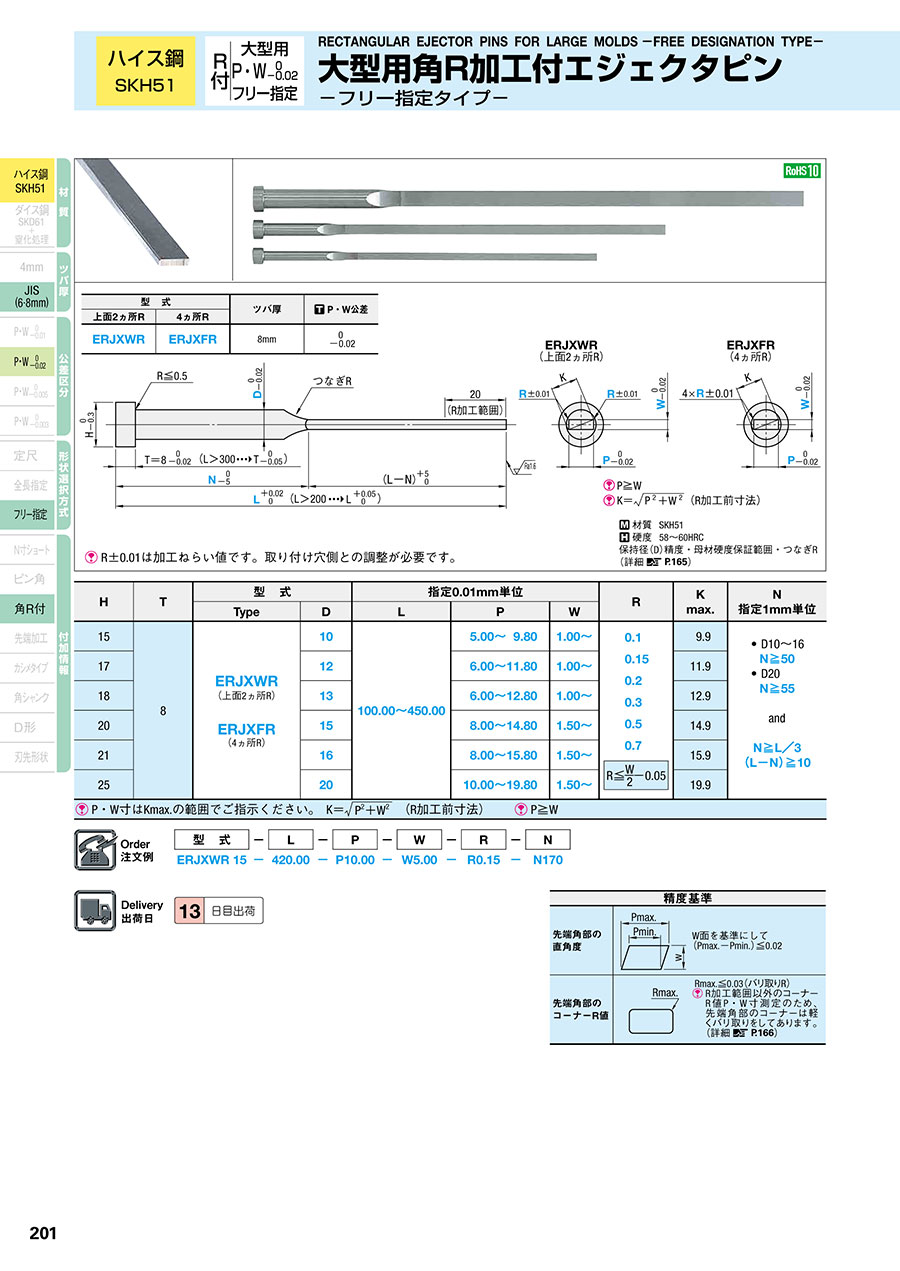

          大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-

          R±0.01は加工ねらい値です。取り付け穴側との調整が必要です。

          型    式ツバ厚 P・W公差
          上面2ヵ所R4ヵ所R
          ERJXWRERJXFR8mm0
          -0.02

          材質   SKH51
          硬度   58～60HRC
          保持径（D）精度・母材硬度保証範囲・つなぎR（詳細  P.165）

          規格表

          HT型    式指定0.01mm単位RK
          max.          		N
          指定1mm単位
          TypeDLPW
          158ERJXWR
          （上面2ヵ所R）

          ERJXFR
          （4ヵ所R）          		10100.00～450.005.00～9.801.00～0.1
          0.15
          0.2
          0.3
          0.5
          0.7

          大型用角R付エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-

          		9.9• D10～16
          N≧50
          • D20
          N≧55

          and

          N≧L／3
          （L-N）≧10
          17126.00～11.801.00～11.9
          18136.00～12.801.00～12.9
          20158.00～14.801.50～14.9
          21168.00～15.801.50～15.9
          252010.00～19.801.50～19.9
          P・W寸はKmax.の範囲でご指示ください。 大型用角R付エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ- （ R加工前寸法）P≧W

          精度基準
          先端角部の
          直角度

          大型用角R付エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-

          		W面を基準にして
          （Pmax.-Pmin.）≦0.02
          先端角部の
          コーナーR値

          大型用角R付エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-

          		 Rmax.≦0.03（バリ取りR）
          R加工範囲以外のコーナーR値P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。
          （詳細  P.166）

          注文例

          大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-

          出荷日

          大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-

          追加工

          大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-

          P.167
          P.168

          関連情報

          使用例
          キャビコア加工等に生じるワイヤーカットの角Rに応じてR寸をお選びください。

          大型用角R付エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-



          型番リスト

          表示件数
        • 1
          • 型番
          ERJXFR10-[100-450/0.01]-P[5-9.8/0.01]-W[1-9.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXFR12-[100-450/0.01]-P[6-11.8/0.01]-W[1-11.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXFR13-[100-450/0.01]-P[6-12.8/0.01]-W[1-12.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXFR15-[100-450/0.01]-P[8-14.8/0.01]-W[1.5-14.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXFR16-[100-450/0.01]-P[8-15.8/0.01]-W[1.5-15.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXFR20-[100-450/0.01]-P[10-19.8/0.01]-W[1.5-19.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[55-440/1]
          ERJXWR10-[100-450/0.01]-P[5-9.8/0.01]-W[1-9.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXWR12-[100-450/0.01]-P[6-11.8/0.01]-W[1-11.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXWR13-[100-450/0.01]-P[6-12.8/0.01]-W[1-12.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXWR15-[100-450/0.01]-P[8-14.8/0.01]-W[1.5-14.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXWR16-[100-450/0.01]-P[8-15.8/0.01]-W[1.5-15.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]
          ERJXWR20-[100-450/0.01]-P[10-19.8/0.01]-W[1.5-19.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[55-440/1]

          P（先端部）

          (mm)

          W（先端部）

          (mm)

          D（保持部軸径）

          (mm)

          角R加工位置

          L(全長)

          (mm)

          N

          (mm)

          R(先端角部コーナーR)

          (mm)

          		RoHS?最小発注数量
          5 ～ 9.8
          1 ～ 9.8
          10
          FR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          6 ～ 11.8
          1 ～ 11.8
          12
          FR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          6 ～ 12.8
          1 ～ 12.8
          13
          FR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          8 ～ 14.8
          1.5 ～ 14.8
          15
          FR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          8 ～ 15.8
          1.5 ～ 15.8
          16
          FR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          10 ～ 19.8
          1.5 ～ 19.8
          20
          FR
          100 ～ 450
          55 ～ 440
          0.1 ～ 0.7
          10
          1個
          5 ～ 9.8
          1 ～ 9.8
          10
          WR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          6 ～ 11.8
          1 ～ 11.8
          12
          WR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          6 ～ 12.8
          1 ～ 12.8
          13
          WR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          8 ～ 14.8
          1.5 ～ 14.8
          15
          WR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          8 ～ 15.8
          1.5 ～ 15.8
          16
          WR
          100 ～ 450
          50 ～ 440
          0.1 ～ 0.7
          10
          1個
          10 ～ 19.8
          1.5 ～ 19.8
          20
          WR
          100 ～ 450
          55 ～ 440
          0.1 ～ 0.7
          10
          1個
          通常単価(税別) (税込単価)
          通常出荷日
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
          -
          ( - )
          9日目
        • 1

          • 詳細情報

          基本情報

          ハイス鋼SKH51・P/W公差0_-0.02・フリー指定タイプの大型用角R付エジェクタピンです。

          ご注意

          • 製作上の都合により、しばらくの間、カタログ表記の納期より長くなっておりますのでご了承下さい。

          • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
