先端加工角エジェクタピン-ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの先端加工角エジ...
詳細情報を確認する未確定：候補が420型番あります。

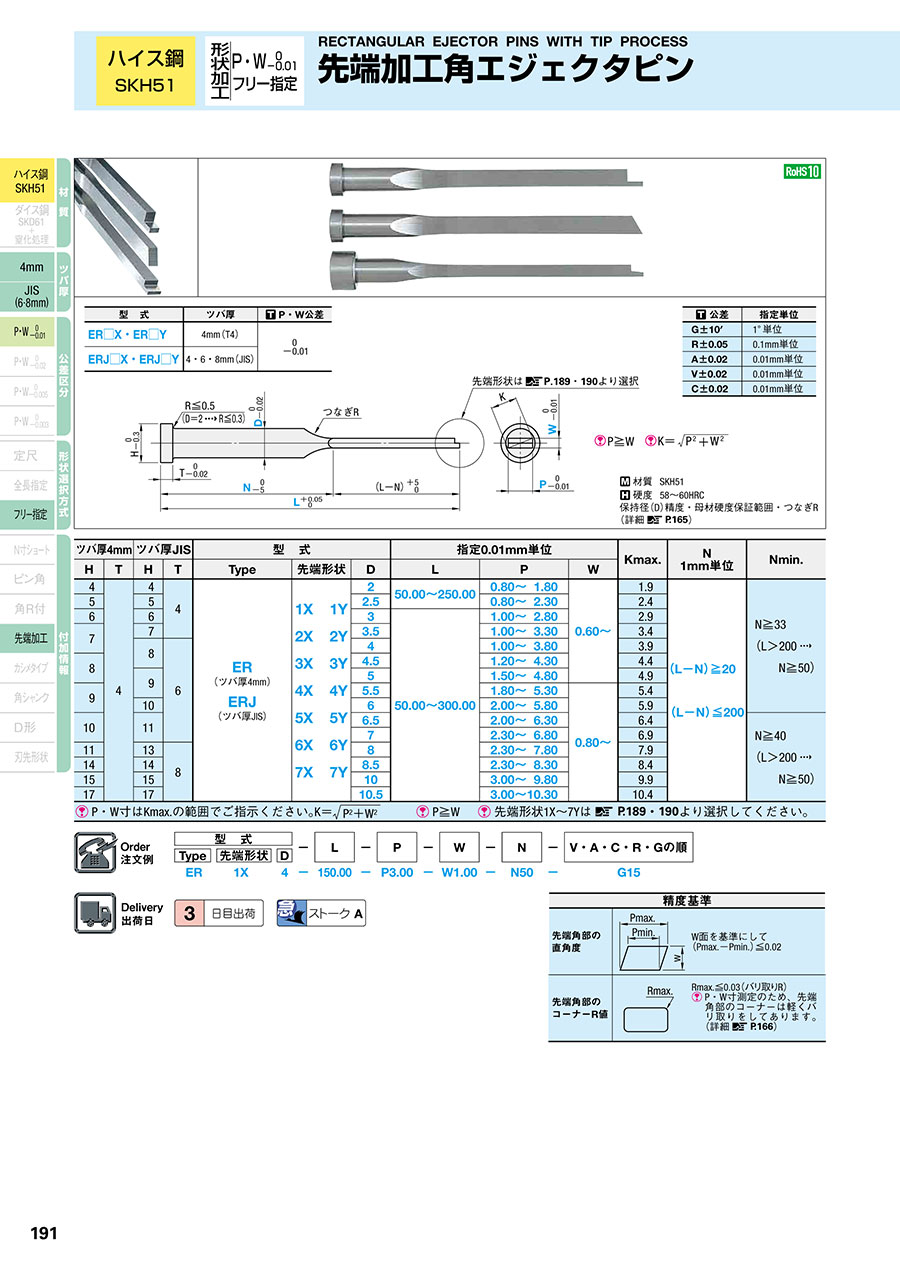

商品情報
外形図・製品仕様
| 型 式 | ツバ厚 | P・W公差 |
|---|---|---|
| ER□X・ER□Y | 4mm（T4） | 0 -0.01 |
| ERJ□X・ERJ□Y | 4・6・8mm（JIS） |
材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）
| 公差 | 指定単位 |
|---|---|
| G±10′ | 1°単位 |
| R±0.05 | 0.1mm単位 |
| A±0.02 | 0.01mm単位 |
| V±0.02 | 0.01mm単位 |
| C±0.02 | 0.01mm単位 |
規格表
| ツバ厚 4mm | ツバ厚 JIS | 型 式 | 指定0.01mm単位 | Kmax. | N 1mm単位 | Nmin. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | 先端形状 | D | L | P | W | |||
| 4 | 4 | 4 | 4 | ER （ツバ厚4mm） ERJ （ツバ厚JIS） | 1X 1Y 2X 2Y 3X 3Y 4X 4Y 5X 5Y 6X 6Y 7X 7Y | 2 | 50.00～250.00 | 0.80～1.80 | 0.60～ | 1.9 | （L-N）≧20 （L-N）≦200 | N≧33 （L＞200 N≧50） |
| 5 | 5 | 2.5 | 0.80～2.30 | 2.4 | ||||||||
| 6 | 6 | 3 | 50.00～300.00 | 1.00～2.80 | 2.9 | |||||||
| 7 | 7 | 3.5 | 1.00～3.30 | 3.4 | ||||||||
| 8 | 6 | 4 | 1.00～3.80 | 3.9 | ||||||||
| 8 | 4.5 | 1.20～4.30 | 4.4 | |||||||||
| 9 | 5 | 1.50～4.80 | 4.9 | |||||||||
| 9 | 5.5 | 1.80～5.30 | 0.80～ | 5.4 | ||||||||
| 10 | 6 | 2.00～5.80 | 5.9 | |||||||||
| 10 | 11 | 6.5 | 2.00～6.30 | 6.4 | N≧40 （L＞200 N≧50） | |||||||
| 7 | 2.30～6.80 | 6.9 | ||||||||||
| 11 | 13 | 8 | 8 | 2.30～7.80 | 7.9 | |||||||
| 14 | 14 | 8.5 | 2.30～8.30 | 8.4 | ||||||||
| 15 | 15 | 10 | 3.00～9.80 | 9.9 | ||||||||
| 17 | 17 | 10.5 | 3.00～10.30 | 10.4 | ||||||||
P・W寸はKmax.の範囲でご指示ください。 P≧W 先端形状1X～7Yは P.189・ 190より選択してください。 | ||||||||||||
| 精度基準 | ||
|---|---|---|
| 先端角部の 直角度 |
| W面を基準にして （Pmax.-Pmin.）≦0.02 |
| 先端角部のコーナーR値 |
| Rmax.≦0.03（バリ取りR） P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。 （詳細 P.166） |
