ミスミ

角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

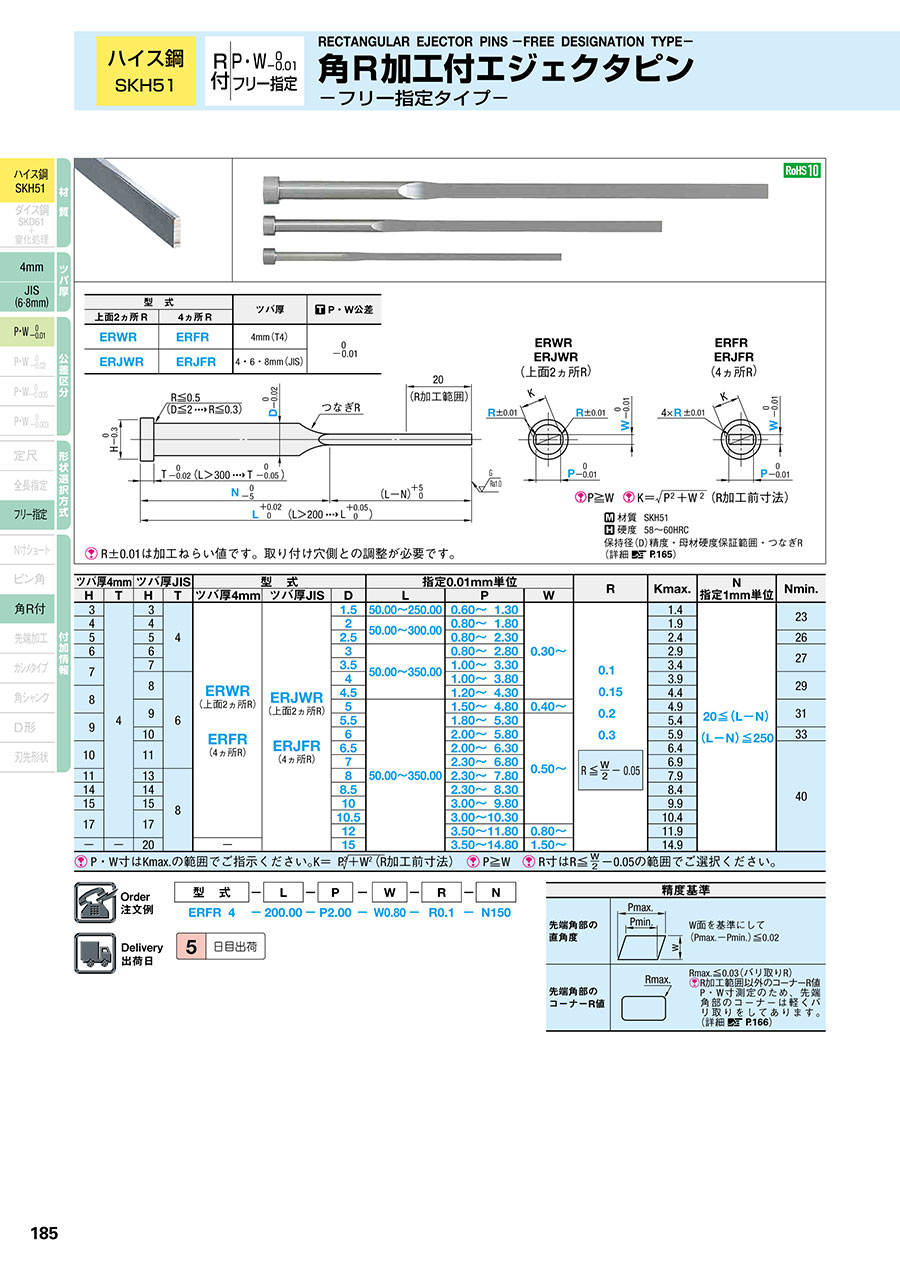

カタログ |P.185

4.1

平均満足度4.1

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

4.3

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/R位置選択タイプ-

3.3

通常出荷日：5 日目

ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの角R付エジェク...

詳細情報を確認する

材質
SKH51
形状タイプ
ノーマル
バリ取り処理
ノーマル
P/W寸法公差（代表公差）
0/-0.01
表面処理
なし
角処理
角R加工
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が70型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

R±0.01は加工ねらい値です。取り付け穴側との調整が必要です。

型式		ツバ厚	P・W公差
上面2ヵ所R	4ヵ所R	ツバ厚	P・W公差
ERWR	ERFR	4mm（T4）	0 -0.01
ERJWR	ERJFR	4・6・8mm（JIS）	0 -0.01

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位			R	Kmax.	N 指定1mm単位	Nmin.
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	P	W	R	Kmax.	N 指定1mm単位	Nmin.
3	4	3	4	ERWR （上面2ヵ所R） ERFR （4ヵ所R）	ERJWR （上面2ヵ所R） ERJFR （4ヵ所R）	1.5	50.00～250.00	0.60～1.30	0.30～	0.1 0.15 0.2 0.3	1.4	20≦（L-N）（L-N）≦250	23
4		4				2	50.00～300.00	0.80～1.80			1.9		23
5		5				2.5	50.00～300.00	0.80～2.30			2.4		26
6		6				3	50.00～350.00	0.80～2.80			2.9		27
7		7				3.5		1.00～3.30			3.4		27
7		8	6			4		1.00～3.80			3.9		29
8		8				4.5		1.20～4.30			4.4		29
8		9				5	50.00～350.00	1.50～4.80	0.40～		4.9		31
9		9				5.5		1.80～5.30	0.50～		5.4		31
9		10				6		2.00～5.80			5.9		33
10		11				6.5		2.00～6.30			6.4		40
10		11				7		2.30～6.80			6.9
11		13	8			8		2.30～7.80			7.9
14		14				8.5		2.30～8.30			8.4
15		15				10		3.00～9.80			9.9
17		17				10.5		3.00～10.30			10.4
17		17				12		3.50～11.80	0.80～		11.9
-	-	20		-		15		3.50～14.80	1.50～		14.9
P・W寸はKmax.の範囲でご指示ください。（R加工前寸法）								P≧W R寸はの範囲でご選択ください。

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.02
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） R加工範囲以外のコーナーR値 P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERFR1.5-[50-250/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-R[0.1,0.15,0.2,0.3]-N[23-180/1]

ERFR2-[50-300/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-R[0.1,0.15,0.2,0.3]-N[23-230/1]

ERFR2.5-[50-300/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-R[0.1,0.15,0.2,0.3]-N[26-230/1]

ERFR3-[50-350/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERFR3.5-[50-350/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERFR4-[50-350/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ERFR4.5-[50-350/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ERFR5-[50-350/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-330/1]

ERFR5.5-[50-350/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-330/1]

ERFR6-[50-350/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-330/1]

ERFR6.5-[50-350/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERFR7-[50-350/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERFR8-[50-350/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERFR8.5-[50-350/0.01]-P[2.3-8.3/0.01]-W[0.5-8.07/0.01]-R[0.1,0.15,0.2,0.3]-N[10-250/1]

ERFR10-[50-350/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERFR10.5-[50-350/0.01]-P[3-10.3/0.01]-W[0.5-9.95/0.01]-R[0.1,0.15,0.2,0.3]-N[10-250/1]

ERFR12-[50-350/0.01]-P[3.5-11.8/0.01]-W[0.8-11.8/0.01]-R[0.1,0.15,0.2,0.3]-N[10-310/1]

ERJFR1.5-[50-250/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-R[0.1,0.15,0.2,0.3]-N[23-180/1]

ERJFR2-[50-300/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-R[0.1,0.15,0.2,0.3]-N[23-230/1]

ERJFR2.5-[50-300/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-R[0.1,0.15,0.2,0.3]-N[26-230/1]

ERJFR3-[50-350/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERJFR3.5-[50-350/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERJFR4-[50-350/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ERJFR4.5-[50-350/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ERJFR5-[50-350/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-330/1]

ERJFR5.5-[50-350/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-330/1]

ERJFR6-[50-350/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-330/1]

ERJFR6.5-[50-350/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJFR7-[50-350/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJFR8-[50-350/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJFR8.5-[50-350/0.01]-P[2.3-8.3/0.01]-W[0.5-8.07/0.01]-R[0.1,0.15,0.2,0.3]-N[10-250/1]

ERJFR10-[50-350/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJFR10.5-[50-350/0.01]-P[3-10.3/0.01]-W[0.8-9.95/0.01]-R[0.1,0.15,0.2,0.3]-N[10-250/1]

ERJFR12-[50-350/0.01]-P[3.5-11.8/0.01]-W[0.8-11.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJFR15-[50-350/0.01]-P[3.5-14.8/0.01]-W[1.5-14.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJWR1.5-[50-250/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-R[0.1,0.15,0.2,0.3]-N[23-180/1]

ERJWR2-[50-300/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-R[0.1,0.15,0.2,0.3]-N[23-230/1]

ERJWR2.5-[50-300/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-R[0.1,0.15,0.2,0.3]-N[26-230/1]

ERJWR3-[50-350/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERJWR3.5-[50-350/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERJWR4-[50-350/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ERJWR4.5-[50-350/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ERJWR5-[50-350/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-330/1]

ERJWR5.5-[50-350/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-330/1]

ERJWR6-[50-350/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-330/1]

ERJWR6.5-[50-350/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJWR7-[50-350/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJWR8-[50-350/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJWR8.5-[50-350/0.01]-P[2.3-8.3/0.01]-W[0.5-8.07/0.01]-R[0.1,0.15,0.2,0.3]-N[10-250/1]

ERJWR10-[50-350/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJWR10.5-[50-350/0.01]-P[3-10.3/0.01]-W[0.8-9.95/0.01]-R[0.1,0.15,0.2,0.3]-N[10-250/1]

ERJWR12-[50-350/0.01]-P[3.5-11.8/0.01]-W[0.8-11.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERJWR15-[50-350/0.01]-P[3.5-14.8/0.01]-W[1.5-14.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-330/1]

ERWR1.5-[50-250/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-R[0.1,0.15,0.2,0.3]-N[23-230/1]

ERWR2-[50-300/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-R[0.1,0.15,0.2,0.3]-N[23-230/1]

ERWR2.5-[50-300/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-R[0.1,0.15,0.2,0.3]-N[26-230/1]

ERWR3-[50-350/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERWR3.5-[50-350/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-R[0.1,0.15,0.2,0.3]-N[27-280/1]

ERWR4-[50-350/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ERWR4.5-[50-350/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-R[0.1,0.15,0.2,0.3]-N[29-280/1]

ツバ厚

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

角R加工位置

L(全長)

(mm)

R(先端角部コーナーR)

(mm)

RoHS?

最小発注数量

4mm(T4)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	FR	50 ～ 250	23 ～ 180	0.1 ～ 0.3	10	1個
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	FR	50 ～ 300	23 ～ 230	0.1 ～ 0.3	10	1個
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	FR	50 ～ 300	26 ～ 230	0.1 ～ 0.3	10	1個
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	FR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	FR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	FR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個
4mm(T4)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	FR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個
4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	FR	50 ～ 350	31 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	FR	50 ～ 350	31 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	FR	50 ～ 350	33 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	2.3 ～ 6.8	0.5 ～ 6.8	7	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	2.3 ～ 7.8	0.5 ～ 7.8	8	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	2.3 ～ 8.3	0.5 ～ 8.07	8.5	FR	50 ～ 350	10 ～ 250	0.1 ～ 0.3	10	1個
4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	3 ～ 10.3	0.5 ～ 9.95	10.5	FR	50 ～ 350	10 ～ 250	0.1 ～ 0.3	10	1個
4mm(T4)	3.5 ～ 11.8	0.8 ～ 11.8	12	FR	50 ～ 350	10 ～ 310	0.1 ～ 0.3	10	1個
4mm(JIS)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	FR	50 ～ 250	23 ～ 180	0.1 ～ 0.3	10	1個
4mm(JIS)	0.8 ～ 1.8	0.3 ～ 1.8	2	FR	50 ～ 300	23 ～ 230	0.1 ～ 0.3	10	1個
4mm(JIS)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	FR	50 ～ 300	26 ～ 230	0.1 ～ 0.3	10	1個
4mm(JIS)	0.8 ～ 2.8	0.3 ～ 2.8	3	FR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
4mm(JIS)	1 ～ 3.3	0.3 ～ 3.3	3.5	FR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
6mm(JIS)	1 ～ 3.8	0.3 ～ 3.8	4	FR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個
6mm(JIS)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	FR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個
6mm(JIS)	1.5 ～ 4.8	0.4 ～ 4.8	5	FR	50 ～ 350	31 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	FR	50 ～ 350	31 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	2 ～ 5.8	0.5 ～ 5.8	6	FR	50 ～ 350	33 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	2 ～ 6.3	0.5 ～ 6.3	6.5	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	2.3 ～ 6.8	0.5 ～ 6.8	7	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	2.3 ～ 7.8	0.5 ～ 7.8	8	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	2.3 ～ 8.3	0.5 ～ 8.07	8.5	FR	50 ～ 350	10 ～ 250	0.1 ～ 0.3	10	1個
8mm(JIS)	3 ～ 9.8	0.5 ～ 9.8	10	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	3 ～ 10.3	0.8 ～ 9.95	10.5	FR	50 ～ 350	10 ～ 250	0.1 ～ 0.3	10	1個
8mm(JIS)	3.5 ～ 11.8	0.8 ～ 11.8	12	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	3.5 ～ 14.8	1.5 ～ 14.8	15	FR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
4mm(JIS)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	WR	50 ～ 250	23 ～ 180	0.1 ～ 0.3	10	1個
4mm(JIS)	0.8 ～ 1.8	0.3 ～ 1.8	2	WR	50 ～ 300	23 ～ 230	0.1 ～ 0.3	10	1個
4mm(JIS)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	WR	50 ～ 300	26 ～ 230	0.1 ～ 0.3	10	1個
4mm(JIS)	0.8 ～ 2.8	0.3 ～ 2.8	3	WR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
4mm(JIS)	1 ～ 3.3	0.3 ～ 3.3	3.5	WR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
6mm(JIS)	1 ～ 3.8	0.3 ～ 3.8	4	WR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個
6mm(JIS)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	WR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個
6mm(JIS)	1.5 ～ 4.8	0.4 ～ 4.8	5	WR	50 ～ 350	31 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	WR	50 ～ 350	31 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	2 ～ 5.8	0.5 ～ 5.8	6	WR	50 ～ 350	33 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	2 ～ 6.3	0.5 ～ 6.3	6.5	WR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
6mm(JIS)	2.3 ～ 6.8	0.5 ～ 6.8	7	WR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	2.3 ～ 7.8	0.5 ～ 7.8	8	WR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	2.3 ～ 8.3	0.5 ～ 8.07	8.5	WR	50 ～ 350	10 ～ 250	0.1 ～ 0.3	10	1個
8mm(JIS)	3 ～ 9.8	0.5 ～ 9.8	10	WR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	3 ～ 10.3	0.8 ～ 9.95	10.5	WR	50 ～ 350	10 ～ 250	0.1 ～ 0.3	10	1個
8mm(JIS)	3.5 ～ 11.8	0.8 ～ 11.8	12	WR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
8mm(JIS)	3.5 ～ 14.8	1.5 ～ 14.8	15	WR	50 ～ 350	40 ～ 330	0.1 ～ 0.3	10	1個
4mm(T4)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	WR	50 ～ 250	23 ～ 230	0.1 ～ 0.3	10	1個
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	WR	50 ～ 300	23 ～ 230	0.1 ～ 0.3	10	1個
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	WR	50 ～ 300	26 ～ 230	0.1 ～ 0.3	10	1個
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	WR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	WR	50 ～ 350	27 ～ 280	0.1 ～ 0.3	10	1個
4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	WR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個
4mm(T4)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	WR	50 ～ 350	29 ～ 280	0.1 ～ 0.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの角R付エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
精級ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-
ハイス鋼SKH51・P/W公差0_-0.005・フリー指定タイプの精級ガス抜き角エジェクタピンです。
ミスミ
ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-
ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプのガス抜き角エジェクタピンです。
ミスミ
先端加工角エジェクタピン-ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-
ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの先端加工角エジェクタピンです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-のレビュー

4.1平均満足度：4.16件のレビュー

星5
17%
星4
83%
星3
0%
星2
0%
星1
0%

プラ型

満足度：4.02022/05/30

ワイヤーカットでやったあとの処理で、自分で処理するより勝ったほうがやすいです。

0人が参考にしています。

上面

満足度：4.02022/05/09

上面加工つきなのでワイヤの加工の手間がほぶけて非常に便利です

0人が参考にしています。

角

満足度：4.02021/08/25

上面形状のRを付けずにすむので非常に便利で助かります問題なく使えます

0人が参考にしています。

角

満足度：4.02021/02/12

角ピンに形状があるのでワイヤ加工ほどこさずにすむので非常に助かります

0人が参考にしています。

特注

満足度：4.02020/07/25

特注にならずにすんだのでフリ−サイズは助かりますブロック押し出しが必要だったためです

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-	角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-	角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-	精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-	大型用角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.02/フリー指定タイプ-	角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	3日目	5日目	11日目	3日目
材質	SKH51	SKH51	SKH51	SKH51	SKH51	SKH51
形状タイプ	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
バリ取り処理	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
P/W寸法公差（代表公差）	0/-0.01	0/-0.01	0/-0.01	0/-0.005	0/-0.02	0/-0.01
表面処理	なし	なし	なし	なし	なし	なし

よく一緒に購入される商品

ミスミ
角R付エジェクタピン -ハイス鋼SKH5…3.3
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
ストレートエジェクタピン -ハイス鋼SK…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
先端加工ストレートエジェクタピン -ダイ…4.7
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
先端加工段付エジェクタピン -ハイス鋼S…4.7
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
1段コアピン -軸径(P)0.01mm指…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
スプルーブシュ -汎用ボルトタイプ・フラ…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
ランナーロックピン -ストレート/スタン…4.5
通常価格(税別) : 440円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ガス抜きストレートエジェクタピン -ハイ…4
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ストレートコアピン -軸径(D)固定/軸…4.2
通常価格(税別) : -
通常出荷日 : 2日目～

角エジェクタピン（先端加工無し）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.02
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） R加工範囲以外のコーナーR値 P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

絞り込み条件

ツバ厚

P（先端部）(mm)

W（先端部）(mm)

D（保持部軸径）(mm)

角R加工位置

L(全長)(mm)

N(mm)

R(先端角部コーナーR)(mm)

タイプ

CAD

出荷日

角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

角エジェクタピン（先端加工無し）カテゴリの売れ筋ランキング

技術サポート窓口
