角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-

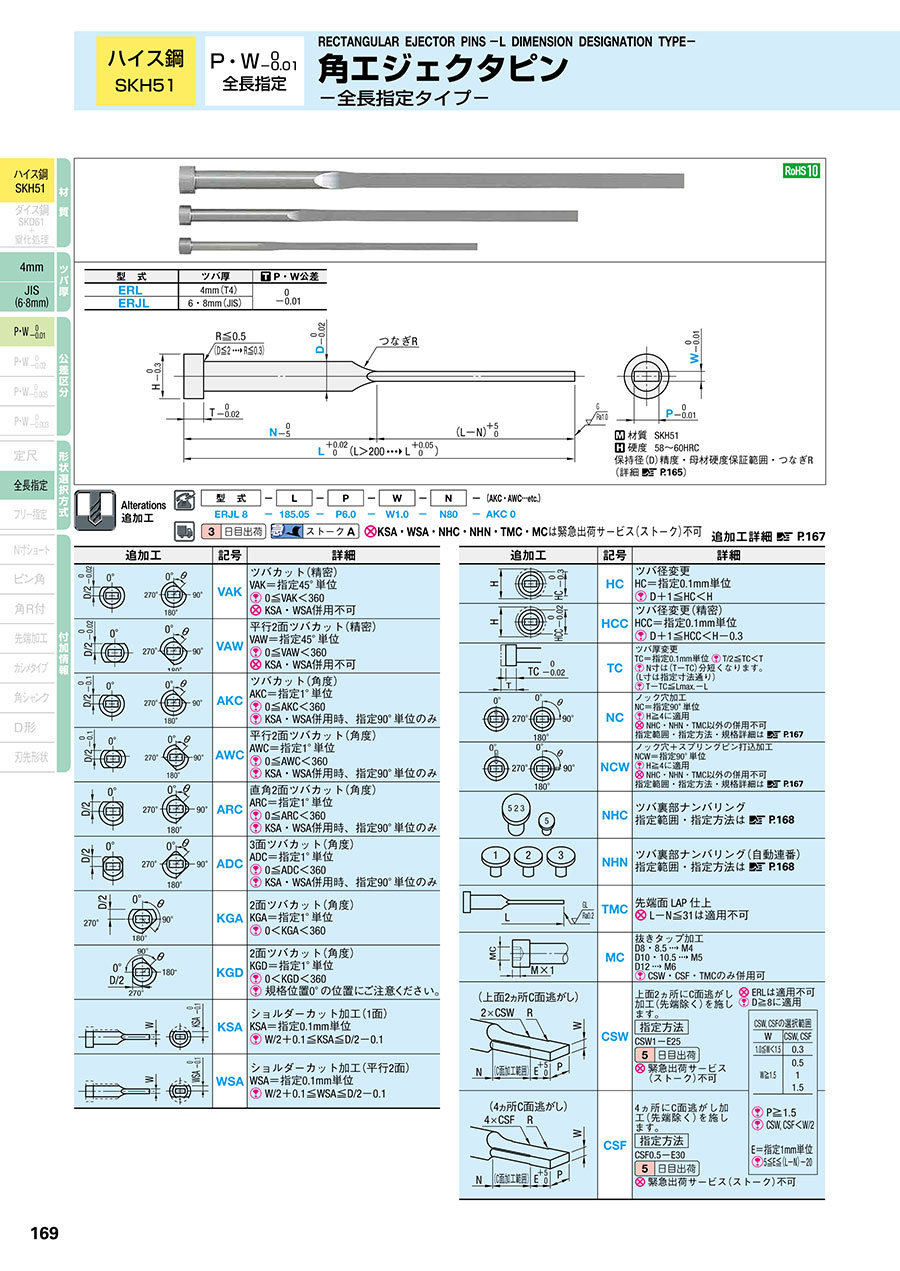

カタログ |P.169

4.2

平均満足度4.2

この商品のレビューをみる（18件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

4.3

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/定尺タイプ-

4.6

通常出荷日：3 日目

ハイス鋼SKH51・P/W公差0_-0.01・全長指定タイプの角エジェクタピン...

詳細情報を確認する

材質
SKH51
形状タイプ
ノーマル
バリ取り処理
ノーマル
P/W寸法公差（代表公差）
0/-0.01
表面処理
なし
角処理
なし
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
角R加工位置
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P・W公差
ERL	4mm（T4）	0 -0.01
ERJL	6・8mm（JIS）	0 -0.01

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

ツバ厚4mm		ツバ厚JIS		型式			L 指定0.01mm単位	P	W														N
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L 指定0.01mm単位	P	W														N
3	4	-	-	ERL （ツバ厚4mm）	-	1.5	50.00～100.00	0.8 1.0 1.2	0.3	0.4	0.5	0.6												40	50	60
3						1.5	100.01～150.00	0.8 1.0 1.2	0.3	0.4	0.5	0.6													50	60	70	80
4						2	50.00～100.00	1.0		0.4	0.5	0.6	0.7	0.8		1.0							30	40	50	60
							100.01～150.00	1.2																40	50	60	70	80
							150.01～200.00	1.5																		60	70	80
5						2.5	50.00～100.00	1.5 （2.0）		0.4	0.5	0.6	0.7	0.8		1.0	1.2	（1.5）					30	40	50	60
							100.01～150.00																	40	50	60	70	80
							150.01～200.00																			60	70	80	90	100
6						3	50.00～100.00	2.0 （2.5）		0.4	0.5	0.6	0.7	0.8		1.0	1.2	（1.5）		（2.0）				40	50	60
							100.01～150.00																	40	50	60	70	80	90
							150.01～200.00																			60	70	80		100	120
7						3.5	50.00～100.00	2.5 （3.0）		0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5		（2.0）				40	50	60
							100.01～150.00																	40	50	60	70	80
							150.01～200.00																			60	70	80		100
							200.01～250.00																					80		100
		8	6		ERJL （ツバ厚JIS）	4	50.00～100.00	3.0 （3.5）		0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5		（2.0）				40	50	60
							100.01～150.00																	40	50	60	70	80	90
							150.01～200.00																			60	70	80		100	120
							200.01～250.00																					80		100
8						4.5	50.00～100.00	3.5 （4.0）				0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.8	（2.0）	（2.5）			40	50	60	70
							100.01～150.00																	40	50	60	70
							150.01～200.00																			60	70	80	90	100
							200.01～250.00																						90	100	120
		9				5	50.00～100.00	4.0				0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.8	2.0	2.5			40	50	60	70
							100.01～150.00																	40	50	60	70	80	90
							150.01～200.00																			60	70	80		100
							200.01～250.00																							100	120
9						5.5	50.00～100.00	4.5 （5.0）						0.8	0.9	1.0	1.2	1.5	1.8	2.0	（2.5）			40	50	60	70
							100.01～150.00																	40	50	60	70
							150.01～200.00																			60	70	80		100
							200.01～250.00																							100	120
		10				6	50.00～100.00	5.0						0.8	0.9	1.0	1.2	1.5	1.8	2.0	2.5	3.0		40	50	60	70
							100.01～150.00																	40	50	60	70	80
							150.01～200.00																			60	70	80	90	100
							200.01～250.00																						90	100	120
10		11				6.5	50.00～100.00	6.0						0.8	0.9	1.0	1.2	1.5	1.8	2.0				40	50	60
							100.01～150.00																	40	50	60
							150.01～200.00																				70	80
							200.01～250.00																							100
						7	50.00～100.00	6.0						0.8	0.9	1.0	1.2	1.5	1.8	2.0	2.5			40	50	60
							100.01～150.00																	40	50	60
							150.01～200.00																			60	70	80		100
							200.01～250.00																							100	120			160
							（250.01～300.00）																										150		180
11		13	8			8	50.00～100.00	6.0 7.0 7.5						0.8	0.9	1.0	1.2	1.5	1.8	2.0	2.5			40	50	60
							100.01～150.00																	40	50	60
							150.01～200.00																			60	70	80		100
							200.01～250.00																							100	120	130		160
							（250.01～300.00）																										150		180
14		14				8.5	50.00～100.00	7.0 8.0						0.8	0.9	1.0	1.2	1.5	1.8	2.0	2.5			40	50
							100.01～150.00																	40	50
							150.01～200.00																					80		100
							200.01～250.00																							100
							（250.01～300.00）																										150		180
15		15				10	50.00～100.00	8.0						0.8		1.0	1.2	1.5	1.8	2.0	2.5			40	50	60
							100.01～150.00																	40	50	60		80
							150.01～200.00																			60	70	80		100
							200.01～250.00									1.0	1.2	1.5	1.8	2.0	2.5									100	120	130		160
							（250.01～300.00）									1.0	1.2	1.5	1.8	2.0	2.5									100	120		150		180
17		17				10.5	50.00～100.00	10.0									1.2	1.5		2.0				40	50
							100.01～150.00																	40	50
							150.01～200.00																					80		100
							200.01～250.00																							100
							（250.01～300.00）																										150			200
-	-			-		12	100.00～150.00	10.0									1.2	1.5	1.8	2.0				40		60
							150.01～200.00																					80		100
							200.01～250.00																							100
							250.01～300.00																							100			150
L（250.01～300.00）はERJLのみの規格となります。 P・W寸の（）付同士の選択はできません。 L-N≧10

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.02
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERJL4-[50-250/0.01]-P[3,3.5]-W[0.4,0.5,0.6,0.7,0.8,0.9,1,1.2,1.5,2]-N[40,50,60,70,80,90,100,120]

ERJL4.5-[50-250/0.01]-P[3.5,4]-W[0.6-1/0.1]-N[40,50,60,70,80,90,100,120]

ERJL4.5-[50-250/0.01]-P[3.5,4]-W[1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,90,100,120]

ERJL5-[50-250/0.01]-P4-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,90,100,120]

ERJL5.5-[50-250/0.01]-P[4.5,5]-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120]

ERJL6-[50-250/0.01]-P5-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5,3]-N[40,50,60,70,80,90,100,120]

ERJL6.5-[50-250/0.01]-P6-W[0.8,0.9,1,1.2,1.5,1.8,2]-N[40,50,60,70,80,100]

ERJL7-[50-300/0.01]-P6-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120,150,160,180]

ERJL8-[50-300/0.01]-P[6,7,7.5]-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120,130,150,160,180]

ERJL8.5-[50-300/0.01]-P[7,8]-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,80,100,150,180]

ERJL10-[50-300/0.01]-P8-W[0.8,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120,130,150,160,180]

ERJL10.5-[50-300/0.01]-P10-W[1.2,1.5,2]-N[40,50,80,100,150,200]

ERJL12-[100-300/0.01]-P10-W[1.2,1.5,1.8,2]-N[40,60,80,100,150]

ERL1.5-[50-150/0.01]-P[0.8,1,1.2]-W[0.3,0.4,0.5,0.6]-N[40,50,60,70,80]

ERL2-[50-200/0.01]-P[1,1.2,1.5]-W[0.4,0.5,0.6,0.7,0.8,1]-N[30,40,50,60,70,80]

ERL2.5-[50-200/0.01]-P[1.5,2]-W[0.4,0.5,0.6,0.7,0.8,1,1.2,1.5]-N[30,40,50,60,70,80,90,100]

ERL3-[50-200/0.01]-P[2,2.5]-W[0.4,0.5,0.6,0.7,0.8,1,1.2,1.5,2]-N[40,50,60,70,80,90,100,120]

ERL3.5-[50-250/0.01]-P[2.5,3]-W[0.4,0.5,0.6,0.7,0.8,0.9,1,1.2,1.5,2]-N[40,50,60,70,80,100]

ERL4-[50-250/0.01]-P[3,3.5]-W[0.4,0.5,0.6,0.7,0.8,0.9,1,1.2,1.5,2]-N[40,50,60,70,80,90,100,120]

ERL4.5-[50-250/0.01]-P[3.5,4]-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,90,100,120]

ERL5-[50-250/0.01]-P4-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,90,100,120]

ERL5.5-[50-250/0.01]-P[4.5,5]-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120]

ERL6-[50-250/0.01]-P5-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5,3]-N[40,50,60,70,80,90,100,120]

ERL6.5-[50-250/0.01]-P6-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100]

ERL7-[50-250/0.01]-P6-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120,160]

ERL8-[50-250/0.01]-P[6,7,7.5]-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120,130,160]

ERL8.5-[50-250/0.01]-P[7,8]-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-N[40,50,80,100]

ERL10-[50-250/0.01]-P8-W[0.8,1,1.2,1.5,1.8,2,2.5]-N[40,50,60,70,80,100,120,130,160]

ERL10.5-[50-250/0.01]-P10-W[1.2,1.5,2]-N[40,50,80,100]

ツバ厚

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

6mm(JIS)	3 ～ 3.5	0.4 ～ 2	4	50 ～ 250	40 ～ 120	10	1個
6mm(JIS)	3.5 ～ 4	0.6 ～ 1	4.5	50 ～ 250	40 ～ 120	10	1個
6mm(JIS)	3.5 ～ 4	1.2 ～ 2.5	4.5	50 ～ 250	40 ～ 120	10	1個
6mm(JIS)	4	0.6 ～ 2.5	5	50 ～ 250	40 ～ 120	10	1個
6mm(JIS)	4.5 ～ 5	0.6 ～ 2.5	5.5	50 ～ 250	40 ～ 120	10	1個
6mm(JIS)	5	0.8 ～ 3	6	50 ～ 250	40 ～ 120	10	1個
6mm(JIS)	6	0.8 ～ 2	6.5	50 ～ 250	40 ～ 100	10	1個
6mm(JIS)	6	0.8 ～ 2.5	7	50 ～ 300	40 ～ 180	10	1個
8mm(JIS)	6 ～ 7.5	0.8 ～ 2.5	8	50 ～ 300	40 ～ 180	10	1個
8mm(JIS)	7 ～ 8	0.8 ～ 2.5	8.5	50 ～ 300	40 ～ 180	10	1個
8mm(JIS)	8	0.8 ～ 2.5	10	50 ～ 300	40 ～ 180	10	1個
8mm(JIS)	10	1.2 ～ 2	10.5	50 ～ 300	40 ～ 200	10	1個
8mm(JIS)	10	1.2 ～ 2	12	100 ～ 300	40 ～ 150	10	1個
4mm(T4)	0.8 ～ 1.2	0.3 ～ 0.6	1.5	50 ～ 150	40 ～ 80	10	1個
4mm(T4)	1 ～ 1.5	0.4 ～ 1	2	50 ～ 200	30 ～ 80	10	1個
4mm(T4)	1.5 ～ 2	0.4 ～ 1.5	2.5	50 ～ 200	30 ～ 100	10	1個
4mm(T4)	2 ～ 2.5	0.4 ～ 2	3	50 ～ 200	40 ～ 120	10	1個
4mm(T4)	2.5 ～ 3	0.4 ～ 2	3.5	50 ～ 250	40 ～ 100	10	1個
4mm(T4)	3 ～ 3.5	0.4 ～ 2	4	50 ～ 250	40 ～ 120	10	1個
4mm(T4)	3.5 ～ 4	0.6 ～ 2.5	4.5	50 ～ 250	40 ～ 120	10	1個
4mm(T4)	4	0.6 ～ 2.5	5	50 ～ 250	40 ～ 120	10	1個
4mm(T4)	4.5 ～ 5	0.8 ～ 2.5	5.5	50 ～ 250	40 ～ 120	10	1個
4mm(T4)	5	0.8 ～ 3	6	50 ～ 250	40 ～ 120	10	1個
4mm(T4)	6	0.8 ～ 2.5	6.5	50 ～ 250	40 ～ 100	10	1個
4mm(T4)	6	0.8 ～ 2.5	7	50 ～ 250	40 ～ 160	10	1個
4mm(T4)	6 ～ 7.5	0.8 ～ 2.5	8	50 ～ 250	40 ～ 160	10	1個
4mm(T4)	7 ～ 8	0.8 ～ 2.5	8.5	50 ～ 250	40 ～ 100	10	1個
4mm(T4)	8	0.8 ～ 2.5	10	50 ～ 250	40 ～ 160	10	1個
4mm(T4)	10	1.2 ～ 2	10.5	50 ～ 250	40 ～ 100	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・P/W公差0_-0.01・全長指定タイプの角エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-のレビュー

4.2平均満足度：4.218件のレビュー

星5
28%
星4
67%
星3
6%
星2
0%
星1
0%

金型部品

満足度：5.02023/05/15

金型の突き出しピンとして購入しました。今のところ動作も問題無く使用できています。

0人が参考にしています。

プラ型

満足度：4.02022/05/30

いちばんスタンダードなピンですのでよく使います。品質は問題なしです。いいものです。」

0人が参考にしています。

金型修理に使用しました

満足度：5.02021/08/03

離型不良リブに　角ピンを追加工しました　品質に申し分なく精度もばっちりです　これからも使用していきます

0人が参考にしています。

プラ型の突出しピンとして使用。

満足度：4.02020/11/10

予め全長がわかっているものは全長指定で注文します。Ｌ２００以上になる事が多いので、「＋０.０５」の公差分を調整するのに...もっと読む

0人が参考にしています。

樹脂金型用に利用

満足度：3.02020/09/02

品質が安定していて利用しやすいです。もう少し長さが欲しい時があります。

0人が参考にしています。

18件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-	角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-	角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-	角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-	角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/定尺タイプ-	精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	5日目	3日目	5日目	3日目	5日目
材質	SKH51	SKH51	SKH51	SKH51	SKH51	SKH51
形状タイプ	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
バリ取り処理	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
P/W寸法公差（代表公差）	0/-0.01	0/-0.01	0/-0.01	0/-0.01	0/-0.01	0/-0.005
表面処理	なし	なし	なし	なし	なし	なし

よく一緒に購入される商品

ミスミ
角エジェクタピン -ハイス鋼SKH51/…4.3
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
段付エジェクタピン -ハイス鋼SKH51…4.3
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
ストレートエジェクタピン -ダイス鋼SK…4.4
通常価格(税別) : -
通常出荷日 : 2日目
ミスミ
スプルーブシュ -旧JIS Aタイプ-4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
1段コアピン -軸径(D)固定タイプ-4.3
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
アンギュラピン -ノーマルタイプ-4.5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
ストレートコアピン -軸径(D)固定/軸…4.2
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
サポートピラ -タップ付タイプ-4.4
通常価格(税別) : 400円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
先端加工角エジェクタピン-ハイス鋼SKH…4
通常価格(税別) : -
通常出荷日 : 3日目

角エジェクタピン（先端加工無し）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.02
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

ツバ厚

P（先端部）(mm)

W（先端部）(mm)

D（保持部軸径）(mm)

L(全長)(mm)

N(mm)

タイプ

CAD

出荷日

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

角エジェクタピン（先端加工無し）カテゴリの売れ筋ランキング

技術サポート窓口
