精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

カタログ |P.187

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

4.6

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

4.3

通常出荷日：3 日目

ハイス鋼SKH51・P/W公差0_-0.005・フリー指定タイプの精級角R付エ...

詳細情報を確認する

材質
SKH51
形状タイプ
ノーマル
バリ取り処理
ノーマル
P/W寸法公差（代表公差）
0/-0.005
表面処理
なし
角処理
角R加工
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

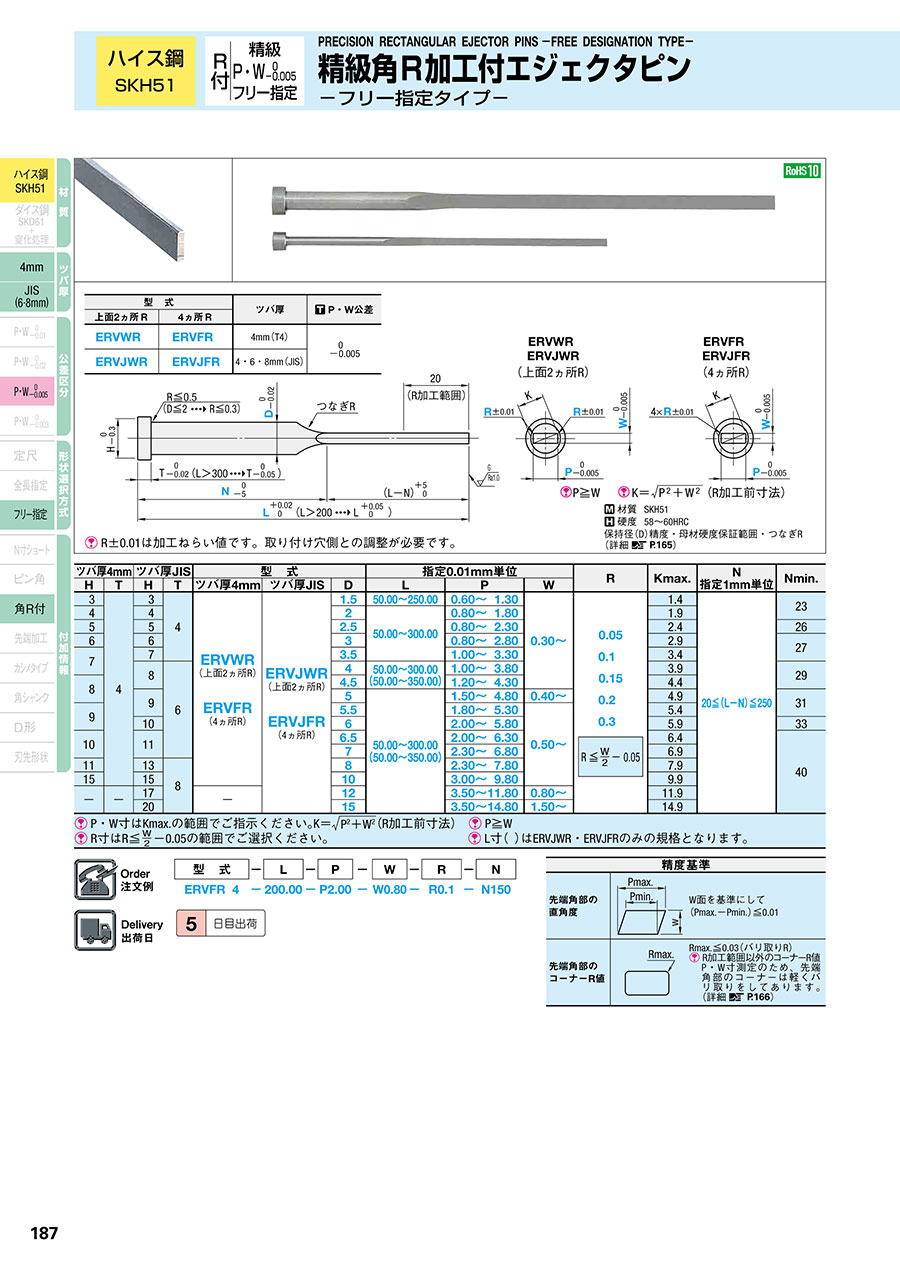

外形図・製品仕様

R±0.01は加工ねらい値です。取り付け穴側との調整が必要です。

型式		ツバ厚	P・W公差
上面2ヵ所R	4ヵ所R	ツバ厚	P・W公差
ERVWR	ERVFR	4mm（T4）	0 -0.005
ERVJWR	ERVJFR	4・6・8mm（JIS）	0 -0.005

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位			R	Kmax.	N 指定1mm単位	Nmin.
H	T	H	T	ツバ厚 4mm	ツバ厚 JIS	D	L	P	W	R	Kmax.	N 指定1mm単位	Nmin.
3	4	3	4	ERVWR （上面2ヵ所R） ERVFR （4ヵ所R）	ERVJWR （上面2ヵ所R） ERVJFR （4ヵ所R）	1.5	50.00～250.00	0.60～1.30	0.30～		1.4	20≦（L-N）≦250	23
4		4				2	50.00～300.00	0.80～1.80			1.9		23
5		5				2.5		0.80～2.30		0.05	2.4		26
6		6				3		0.80～2.80		0.1	2.9		27
7		7				3.5		1.00～3.30		0.15	3.4		27
7		8	6			4	50.00～300.00 （50.00～350.00）	1.00～3.80		0.05	3.9		29
8		8				4.5	50.00～300.00 （50.00～350.00）	1.20～4.30		0.1	4.4		29
8		9				5	50.00～300.00 （50.00～350.00）	1.50～4.80	0.40～	0.15	4.9		31
9		9				5.5		1.80～5.30	0.50～	0.2	5.4		31
9		10				6		2.00～5.80		0.3	5.9		33
10		11				6.5		2.00～6.30			6.4		40
10		11				7		2.30～6.80			6.9
11		13	8			8		2.30～7.80			7.9
15		15				10		3.00～9.80			9.9
-	-	17		-		12		3.50～11.80	0.80～		11.9
-	-	20		-		15		3.50～14.80	1.50～		14.9
P・W寸はKmax.の範囲でご指示ください。（R加工前寸法） R寸はの範囲でご選択ください。									P≧W L寸（）はERVJWR・ERVJFRのみの規格となります。

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.01
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） R加工範囲以外のコーナーR値 P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

注文例
