精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/全長指定タイプ-

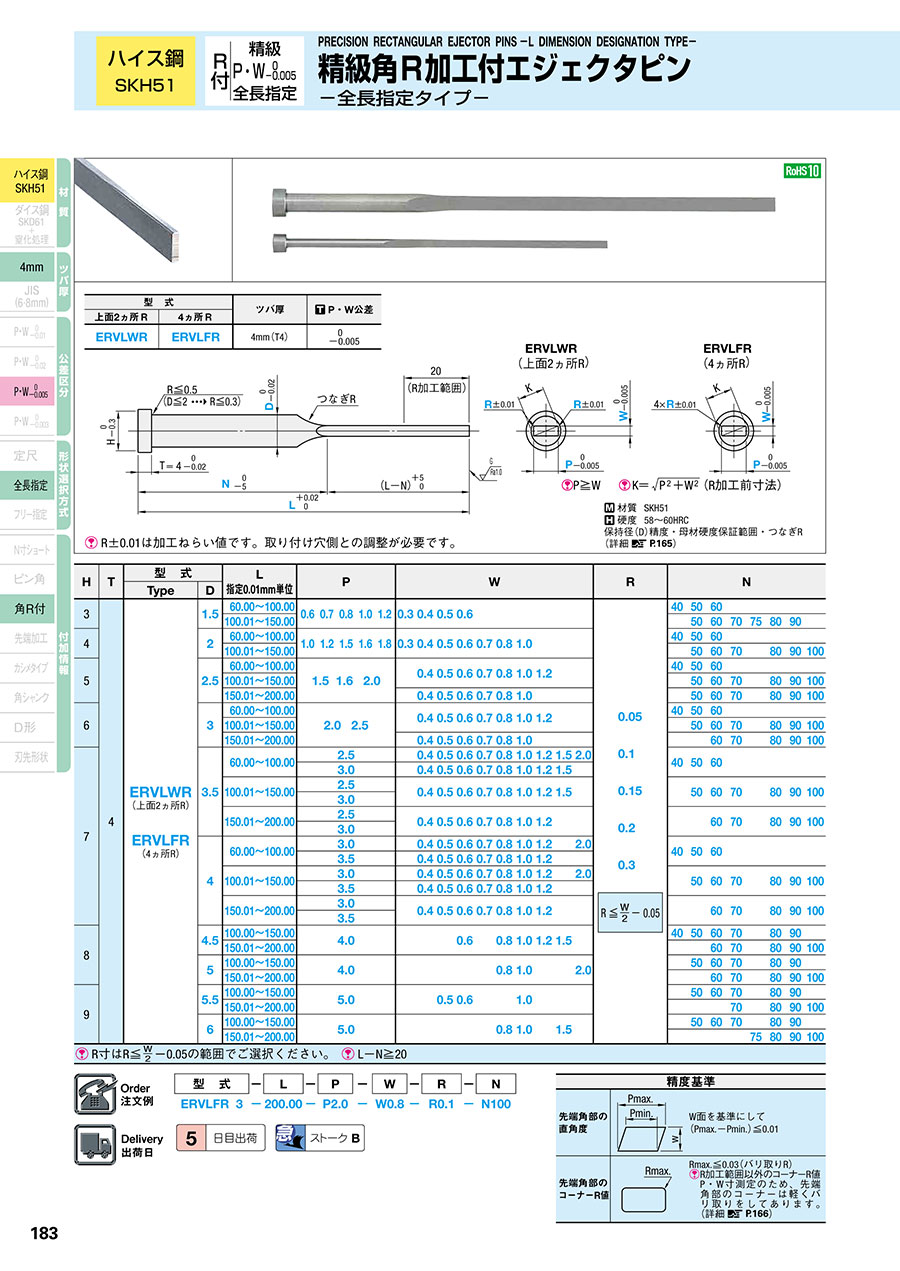

カタログ |P.183

通常単価(税別): -

税込単価: -

通常出荷日：5日目

ハイス鋼SKH51・P/W公差0_-0.005・全長指定タイプの精級角R付エジェクタピンです。

55.0

よく一緒に見られています

ミスミ

精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

通常出荷日：5 日目

よく一緒に見られています

ミスミ

角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

通常出荷日：5 日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

R±0.01は加工ねらい値です。取り付け穴側との調整が必要です。

型式		ツバ厚	P・W公差
上面2ヵ所R	4ヵ所R	ツバ厚	P・W公差
ERVLWR	ERVLFR	4mm（T4）	0 -0.005

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

H	T	型式		L 指定0.01mm単位	P	W										R	N
H	T	Type	D	L 指定0.01mm単位	P	W										R	N
3	4	ERVLWR （上面2ヵ所R） ERVLFR （4ヵ所R）	1.5	60.00～100.00	0.6 0.7 0.8 1.0 1.2	0.3	0.4	0.5	0.6							0.05 0.1 0.15 0.2 0.3	40	50	60
3			1.5	100.01～150.00	0.6 0.7 0.8 1.0 1.2	0.3	0.4	0.5	0.6									50	60	70	75	80	90
4			2	60.00～100.00	1.0 1.2 1.5 1.6 1.8	0.3	0.4	0.5	0.6	0.7	0.8	1.0					40	50	60
4			2	100.01～150.00	1.0 1.2 1.5 1.6 1.8	0.3	0.4	0.5	0.6	0.7	0.8	1.0						50	60	70		80	90	100
5			2.5	60.00～100.00	1.5 1.6 2.0		0.4	0.5	0.6	0.7	0.8	1.0	1.2				40	50	60
				100.01～150.00			0.4	0.5	0.6	0.7	0.8	1.0	1.2					50	60	70		80	90	100
				150.01～200.00			0.4	0.5	0.6	0.7	0.8	1.0						50	60	70		80	90	100
6			3	60.00～100.00	2.0 2.5		0.4	0.5	0.6	0.7	0.8	1.0	1.2				40	50	60
				100.01～150.00			0.4	0.5	0.6	0.7	0.8	1.0	1.2					50	60	70		80	90	100
				150.01～200.00			0.4	0.5	0.6	0.7	0.8	1.0							60	70		80	90	100
7			3.5	60.00～100.00	2.5		0.4	0.5	0.6	0.7	0.8	1.0	1.2	1.5	2.0		40	50	60
				60.00～100.00	3.0		0.4	0.5	0.6	0.7	0.8	1.0	1.2	1.5			40	50	60
				100.01～150.00	2.5		0.4	0.5	0.6	0.7	0.8	1.0	1.2	1.5				50	60	70		80	90	100
				100.01～150.00	3.0		0.4	0.5	0.6	0.7	0.8	1.0	1.2	1.5				50	60	70		80	90	100
				150.01～200.00	2.5		0.4	0.5	0.6	0.7	0.8	1.0	1.2						60	70		80	90	100
				150.01～200.00	3.0		0.4	0.5	0.6	0.7	0.8	1.0	1.2						60	70		80	90	100
			4	60.00～100.00	3.0		0.4	0.5	0.6	0.7	0.8	1.0	1.2		2.0		40	50	60
				60.00～100.00	3.5		0.4	0.5	0.6	0.7	0.8	1.0	1.2				40	50	60
				100.01～150.00	3.0		0.4	0.5	0.6	0.7	0.8	1.0	1.2		2.0			50	60	70		80	90	100
				100.01～150.00	3.5		0.4	0.5	0.6	0.7	0.8	1.0	1.2					50	60	70		80	90	100
				150.01～200.00	3.0		0.4	0.5	0.6	0.7	0.8	1.0	1.2						60	70		80	90	100
				150.01～200.00	3.5		0.4	0.5	0.6	0.7	0.8	1.0	1.2						60	70		80	90	100
8			4.5	100.00～150.00	4.0				0.6		0.8	1.0	1.2	1.5			40	50	60	70		80	90
			4.5	150.01～200.00	4.0				0.6		0.8	1.0	1.2	1.5					60	70		80	90	100
			5	100.00～150.00	4.0						0.8	1.0			2.0			50	60	70		80	90
			5	150.01～200.00	4.0						0.8	1.0			2.0				60	70		80	90	100
9			5.5	100.00～150.00	5.0			0.5	0.6			1.0						50	60	70		80	90
			5.5	150.01～200.00	5.0			0.5	0.6			1.0								70		80	90	100
			6	100.00～150.00	5.0						0.8	1.0		1.5				50	60	70		80	90
			6	150.01～200.00	5.0						0.8	1.0		1.5							75	80	90	100
R寸はの範囲でご選択ください。 L-N≧20

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.01
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） R加工範囲以外のコーナーR値 P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERVLFR1.5-[60-150/0.01]-P[0.6,0.7,0.8,1,1.2]-W[0.3,0.4,0.5,0.6]-R[0.05,0.1,0.15,0.2]-N[40,50,60,70,75,80,90]

ERVLFR2-[60-150/0.01]-P[1,1.2,1.5,1.6,1.8]-W[0.3,0.4,0.5,0.6,0.7,0.8]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLFR2.5-[60-200/0.01]-P[1.5,1.6,2]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLFR3-[60-200/0.01]-P[2,2.5]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLFR3.5-[60-200/0.01]-P[2.5,3]-W[0.4,0.5,0.6,0.7,0.8,1,1.2,1.5,2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLFR4-[60-200/0.01]-P[3,3.5]-W[0.4,0.5,0.6,0.7,0.8,1,1.2,1.5,2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLFR4.5-[100-200/0.01]-P4-W[0.6,0.8,1,1.2,1.5]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLFR5-[100-200/0.01]-P4-W[0.8,1,2]-R[0.05,0.1,0.15,0.2,0.3]-N[50,60,70,80,90,100]

ERVLFR5.5-[100-200/0.01]-P5-W[0.5,0.6,1]-R[0.05,0.1,0.15,0.2,0.3]-N[50,60,70,80,90,100]

ERVLFR6-[100-200/0.01]-P5-W[0.8,1,1.5]-R[0.05,0.1,0.15,0.2,0.3]-N[50,60,70,75,80,90,100]

ERVLWR1.5-[60-150/0.01]-P[0.6,0.7,0.8,1,1.2]-W[0.3,0.4,0.5,0.6]-R[0.05,0.1,0.15,0.2]-N[40,50,60,70,75,80,90]

ERVLWR2-[60-150/0.01]-P[1,1.2,1.5,1.6,1.8]-W[0.3,0.4,0.5,0.6,0.7,0.8,1]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLWR2.5-[60-200/0.01]-P[1.5,1.6,2]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLWR3-[60-200/0.01]-P[2,2.5]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLWR3.5-[60-200/0.01]-P[2.5,3]-W[0.4,0.5,0.6,0.7,0.8,1,1.2,1.5,2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLWR4-[60-200/0.01]-P[3,3.5]-W[0.4,0.5,0.6,0.7,0.8,1,1.2,1.5,2]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLWR4.5-[100-200/0.01]-P4-W[0.6,0.8,1,1.2,1.5]-R[0.05,0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERVLWR5-[100-200/0.01]-P4-W[0.8,1,2]-R[0.05,0.1,0.15,0.2,0.3]-N[50,60,70,80,90,100]

ERVLWR5.5-[100-200/0.01]-P5-W[0.5,0.6,1]-R[0.05,0.1,0.15,0.2,0.3]-N[50,60,70,80,90,100]

ERVLWR6-[100-200/0.01]-P5-W[0.8,1,1.5]-R[0.05,0.1,0.15,0.2,0.3]-N[50,60,70,75,80,90,100]

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

角R加工位置

L(全長)

(mm)

R(先端角部コーナーR)

(mm)

RoHS?

最小発注数量

0.6 ～ 1.2	0.3 ～ 0.6	1.5	FR	60 ～ 150	40 ～ 90	0.05 ～ 0.2	10	1個
1 ～ 1.8	0.3 ～ 0.8	2	FR	60 ～ 150	40 ～ 100	0.05 ～ 0.3	10	1個
1.5 ～ 2	0.4 ～ 1.2	2.5	FR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
2 ～ 2.5	0.4 ～ 1.2	3	FR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
2.5 ～ 3	0.4 ～ 2	3.5	FR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
3 ～ 3.5	0.4 ～ 2	4	FR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
4	0.6 ～ 1.5	4.5	FR	100 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
4	0.8 ～ 2	5	FR	100 ～ 200	50 ～ 100	0.05 ～ 0.3	10	1個
5	0.5 ～ 1	5.5	FR	100 ～ 200	50 ～ 100	0.05 ～ 0.3	10	1個
5	0.8 ～ 1.5	6	FR	100 ～ 200	50 ～ 100	0.05 ～ 0.3	10	1個
0.6 ～ 1.2	0.3 ～ 0.6	1.5	WR	60 ～ 150	40 ～ 90	0.05 ～ 0.2	10	1個
1 ～ 1.8	0.3 ～ 1	2	WR	60 ～ 150	40 ～ 100	0.05 ～ 0.3	10	1個
1.5 ～ 2	0.4 ～ 1.2	2.5	WR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
2 ～ 2.5	0.4 ～ 1.2	3	WR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
2.5 ～ 3	0.4 ～ 2	3.5	WR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
3 ～ 3.5	0.4 ～ 2	4	WR	60 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
4	0.6 ～ 1.5	4.5	WR	100 ～ 200	40 ～ 100	0.05 ～ 0.3	10	1個
4	0.8 ～ 2	5	WR	100 ～ 200	50 ～ 100	0.05 ～ 0.3	10	1個
5	0.5 ～ 1	5.5	WR	100 ～ 200	50 ～ 100	0.05 ～ 0.3	10	1個
5	0.8 ～ 1.5	6	WR	100 ～ 200	50 ～ 100	0.05 ～ 0.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・P/W公差0_-0.005・全長指定タイプの精級角R付エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/全長指定タイプ-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

プラ型用

満足度：5.02019/04/12

ワイヤー加工Rの分を指定できるので、合わせを行わずそのまま使用できるので大変便利です。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q追加工のAKCが０°の場合の方向は、Rが2か所ついている方向ですか？

はい、Rが2か所ついている方向が０°の方向です。
