超精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.003/フリー指定タイプ-

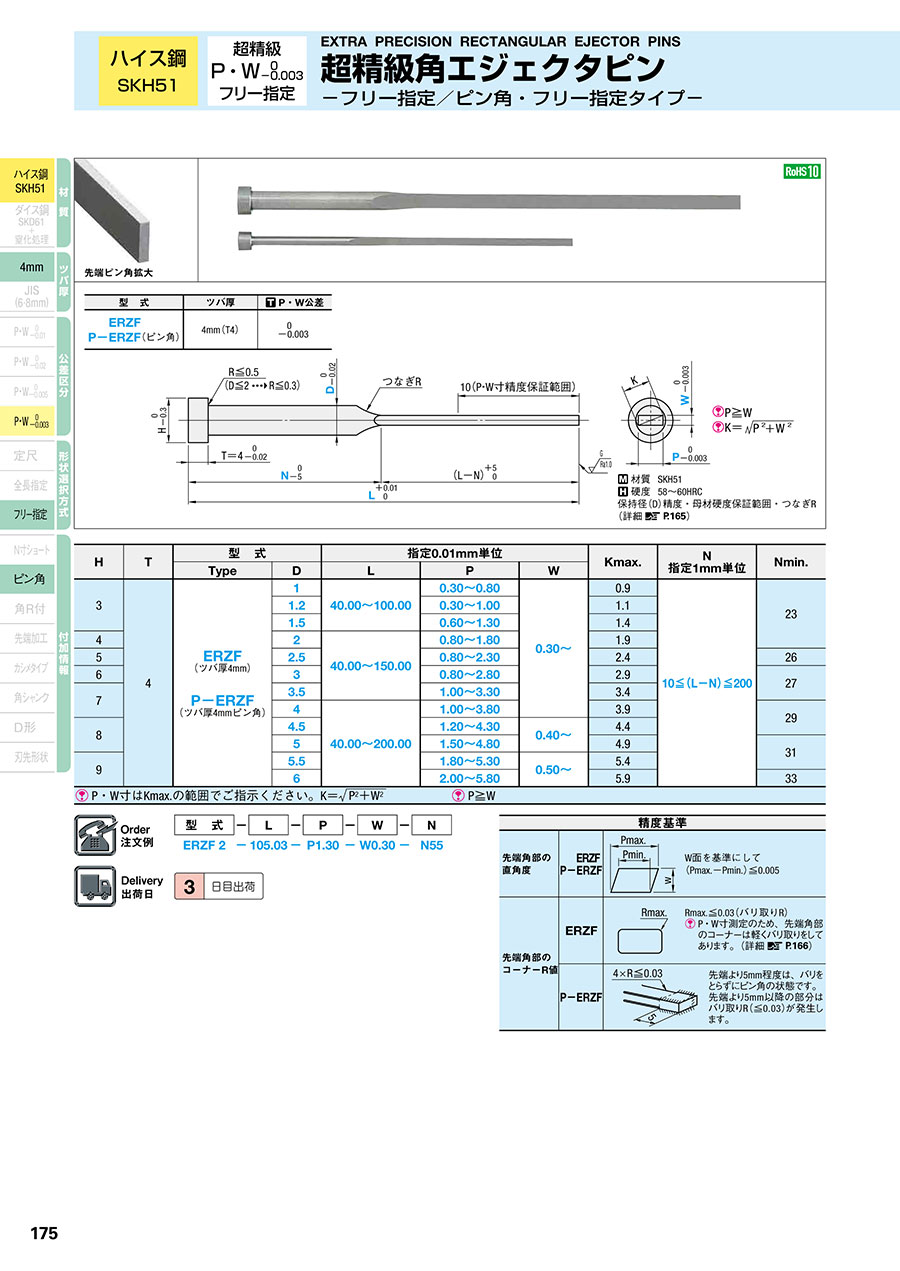

カタログ |P.175

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-

4.2

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

4.6

通常出荷日：3 日目

ハイス鋼SKH51・P/W公差0_-0.003・フリー指定タイプの超精級角エジ...

詳細情報を確認する

材質
SKH51
形状タイプ
ノーマル
P/W寸法公差（代表公差）
0/-0.003
表面処理
なし
ツバ厚
4mm(T4)
角処理
なし
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
角R加工位置
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P・W公差
ERZF P-ERZF（ピン角）	4mm（T4）	0 -0.003

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

H	T	型式		指定0.01mm単位			Kmax.	N 指定1mm単位	Nmin.
H	T	Type	D	L	P	W	Kmax.	N 指定1mm単位	Nmin.
3	4	ERZF （ツバ厚4mm） P-ERZF （ツバ厚4mmピン角）	1	40.00～100.00	0.30～0.80	0.30～	0.9	10≦（L-N）≦200	23
			1.2		0.30～1.00		1.1
			1.5		0.60～1.30		1.4
4			2	40.00～150.00	0.80～1.80		1.9
5			2.5		0.80～2.30		2.4		26
6			3		0.80～2.80		2.9		27
7			3.5		1.00～3.30		3.4		27
7			4	40.00～200.00	1.00～3.80		3.9		29
8			4.5		1.20～4.30	0.40～	4.4		29
8			5		1.50～4.80	0.40～	4.9		31
9			5.5		1.80～5.30	0.50～	5.4		31
9			6		2.00～5.80	0.50～	5.9		33
P・W寸はKmax.の範囲でご指示ください。					P≧W

精度基準
先端角部の直角度	ERZF P-ERZF	W面を基準にして（Pmax.-Pmin.）≦0.005
先端角部のコーナーR値	ERZF	Rmax.≦0.03（バリ取りR） P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）
先端角部のコーナーR値	P-ERZF	先端より5mm程度は、バリをとらずにピン角の状態です。先端より5mm以降の部分はバリ取りR（≦0.03）が発生します。

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERZF1-[40-100/0.01]-P[0.3-0.8/0.01]-W[0.3-0.8/0.01]-N[23-90/1]

ERZF1.2-[40-100/0.01]-P[0.3-1/0.01]-W[0.3-1/0.01]-N[23-90/1]

ERZF1.5-[40-100/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-N[23-90/1]

ERZF2-[40-150/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[23-140/1]

ERZF2.5-[40-150/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-N[26-135/1]

ERZF3-[40-150/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-135/1]

ERZF3.5-[40-150/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-135/1]

ERZF4-[40-200/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-190/1]

ERZF4.5-[40-200/0.01]-P[1.2-4.3/0.01]-W[0.4-4.3/0.01]-N[29-135/1]

ERZF5-[40-200/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-135/1]

ERZF5.5-[40-200/0.01]-P[1.5-5.3/0.01]-W[0.5-5.3/0.01]-N[31-135/1]

ERZF6-[40-200/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[33-135/1]

P-ERZF1-[40-100/0.01]-P[0.3-0.8/0.01]-W[0.3-0.8/0.01]-N[23-90/1]

P-ERZF1.2-[40-100/0.01]-P[0.3-1/0.01]-W[0.3-1/0.01]-N[23-90/1]

P-ERZF1.5-[40-100/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-N[23-90/1]

P-ERZF2-[40-150/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[23-140/1]

P-ERZF2.5-[40-150/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-N[26-140/1]

P-ERZF3-[40-150/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-140/1]

P-ERZF3.5-[40-150/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-140/1]

P-ERZF4-[40-200/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-190/1]

P-ERZF4.5-[40-200/0.01]-P[1.2-4.3/0.01]-W[0.4-4.3/0.01]-N[29-190/1]

P-ERZF5-[40-200/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-190/1]

P-ERZF5.5-[40-200/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-N[31-190/1]

P-ERZF6-[40-200/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[33-190/1]

バリ取り処理

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

ノーマル	0.3 ～ 0.8	0.3 ～ 0.8	1	40 ～ 100	23 ～ 90	10	1個
ノーマル	0.3 ～ 1	0.3 ～ 1	1.2	40 ～ 100	23 ～ 90	10	1個
ノーマル	0.6 ～ 1.3	0.3 ～ 1.3	1.5	40 ～ 100	23 ～ 90	10	1個
ノーマル	0.8 ～ 1.8	0.3 ～ 1.8	2	40 ～ 150	23 ～ 140	10	1個
ノーマル	0.8 ～ 2.3	0.3 ～ 2.3	2.5	40 ～ 150	26 ～ 135	10	1個
ノーマル	0.8 ～ 2.8	0.3 ～ 2.8	3	40 ～ 150	27 ～ 135	10	1個
ノーマル	1 ～ 3.3	0.3 ～ 3.3	3.5	40 ～ 150	27 ～ 135	10	1個
ノーマル	1 ～ 3.8	0.3 ～ 3.8	4	40 ～ 200	29 ～ 190	10	1個
ノーマル	1.2 ～ 4.3	0.4 ～ 4.3	4.5	40 ～ 200	29 ～ 135	10	1個
ノーマル	1.5 ～ 4.8	0.4 ～ 4.8	5	40 ～ 200	31 ～ 135	10	1個
ノーマル	1.5 ～ 5.3	0.5 ～ 5.3	5.5	40 ～ 200	31 ～ 135	10	1個
ノーマル	2 ～ 5.8	0.5 ～ 5.8	6	40 ～ 200	33 ～ 135	10	1個
ピン角	0.3 ～ 0.8	0.3 ～ 0.8	1	40 ～ 100	23 ～ 90	10	1個
ピン角	0.3 ～ 1	0.3 ～ 1	1.2	40 ～ 100	23 ～ 90	10	1個
ピン角	0.6 ～ 1.3	0.3 ～ 1.3	1.5	40 ～ 100	23 ～ 90	10	1個
ピン角	0.8 ～ 1.8	0.3 ～ 1.8	2	40 ～ 150	23 ～ 140	10	1個
ピン角	0.8 ～ 2.3	0.3 ～ 2.3	2.5	40 ～ 150	26 ～ 140	10	1個
ピン角	0.8 ～ 2.8	0.3 ～ 2.8	3	40 ～ 150	27 ～ 140	10	1個
ピン角	1 ～ 3.3	0.3 ～ 3.3	3.5	40 ～ 150	27 ～ 140	10	1個
ピン角	1 ～ 3.8	0.3 ～ 3.8	4	40 ～ 200	29 ～ 190	10	1個
ピン角	1.2 ～ 4.3	0.4 ～ 4.3	4.5	40 ～ 200	29 ～ 190	10	1個
ピン角	1.5 ～ 4.8	0.4 ～ 4.8	5	40 ～ 200	31 ～ 190	10	1個
ピン角	1.8 ～ 5.3	0.5 ～ 5.3	5.5	40 ～ 200	31 ～ 190	10	1個
ピン角	2 ～ 5.8	0.5 ～ 5.8	6	40 ～ 200	33 ～ 190	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・P/W公差0_-0.003・フリー指定タイプの超精級角エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
