先端加工中ツバ付ストレートエジェクタピン -ハイス鋼SKH51/全長指定,軸径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・軸径/全長指定タイプの先端加工中ツバ付ストレートエジェクタ...
詳細情報を確認する未確定：候補が1,472型番あります。
商品情報
外形図・製品仕様
形状加工位置決めのために標準0°の位置にツバカット加工が施されます。
ツバカット位置は、（D/2+0.1）となります。
ツバカット基準面は径の太い方となります。追加工DCをご利用の際はご注意ください。
下記先端加工形状については、お客様のご指定寸法によって先端部に欠けが生じる可能性がございます。
そのため、全長寸法の保証ができかねる場合がございます。
※対象形状：4A、8A、29A
| 型 式 | ツバ厚 | P公差 |
|---|---|---|
| EPSH□A （全長指定） EPSHB□A（軸径・全長指定） | 4mm （T4） | 0/-0.005 |
| EPSHE□A （全長指定） EPSHBE□A（軸径・全長指定） | -0.01/-0.02 |
材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.143）
規格表
■全長指定タイプ
| H | D | 型 式 | 指定0.01mm単位 | |||||
|---|---|---|---|---|---|---|---|---|
| Type | 先端形状 | P | L | S | ||||
| 3 | 1.5 | EPSH （ P 0/-0.005） EPSHE （P-0.01/-0.02） | 1A 2A 3A 4A 5A 6A 7A 8A 9A 10A 11A | 12A 13A 14A 15A 16A 17A 18A 19A 20A 21A 22A | 23A 24A 25A 26A 27A 28A 29A 30A 31A 32A | 1.5 | 50.00～150.00 | 5.00～40.00 |
| 4 | 2 | 2 | 50.00～200.00 | |||||
| 5 | 2.5 | 2.5 | ||||||
| 6 | 3 | 3 | 50.00～250.00 | 5.00～50.00 | ||||
| 7 | 3.5 | 3.5 | ||||||
| 4 | 4 | |||||||
| 8 | 4.5 | 4.5 | ||||||
| 5 | 5 | |||||||
| 9 | 5.5 | 5.5 | ||||||
| 6 | 6 | |||||||
| 10 | 6.5 | 6.5 | ||||||
| 7 | 7 | |||||||
| 先端形状1A～32Aは P.151～ 154より選択してください。 | ||||||||
■軸径・全長指定タイプ
| H | D | 型 式 | 指定0.01mm単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Type | 先端形状 | No. | L | P | S | ||||
| 4 | 2 | EPSHB （ P 0/-0.005） EPSHBE （P-0.01/-0.02） | 1A 2A 3A 4A 5A 6A 7A 8A 9A 10A 11A | 12A 13A 14A 15A 16A 17A 18A 19A 20A 21A 22A | 23A 24A 25A 26A 27A 28A 29A 30A 31A 32A | 2 | 50.00～200.00 | 1.50～1.99 | 5.00～40.00 |
| 5 | 2.5 | 2.5 | 2.00～2.49 | ||||||
| 6 | 3 | 3 | 50.00～250.00 | 2.50～2.99 | 5.00～50.00 | ||||
| 7 | 3.5 | 3.5 | 3.00～3.49 | ||||||
| 4 | 4 | 3.50～3.99 | |||||||
| 8 | 4.5 | 4.5 | 4.00～4.49 | ||||||
| 5 | 5 | 4.50～4.99 | |||||||
| 9 | 5.5 | 5.5 | 5.00～5.49 | ||||||
| 6 | 6 | 5.50～5.99 | |||||||
| 10 | 6.5 | 6.5 | 6.00～6.49 | ||||||
| 7 | 7 | 6.50～6.99 | |||||||
| 先端形状1A～32Aは P.151～ 154より選択してください。 | |||||||||
注文例
出荷日
追加工
関連情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

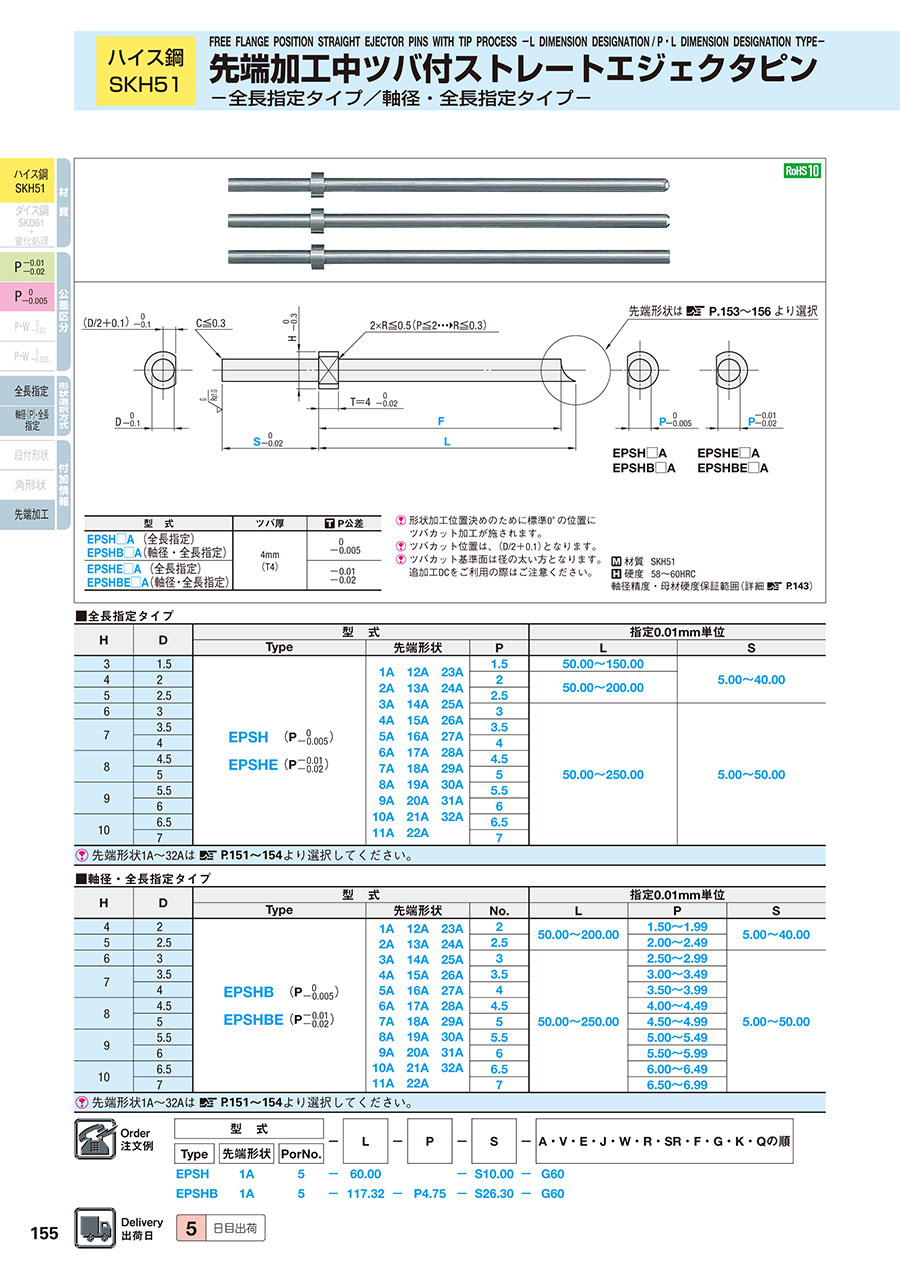

カタログ
