中ツバ付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ,軸径・全長指定タイプ-

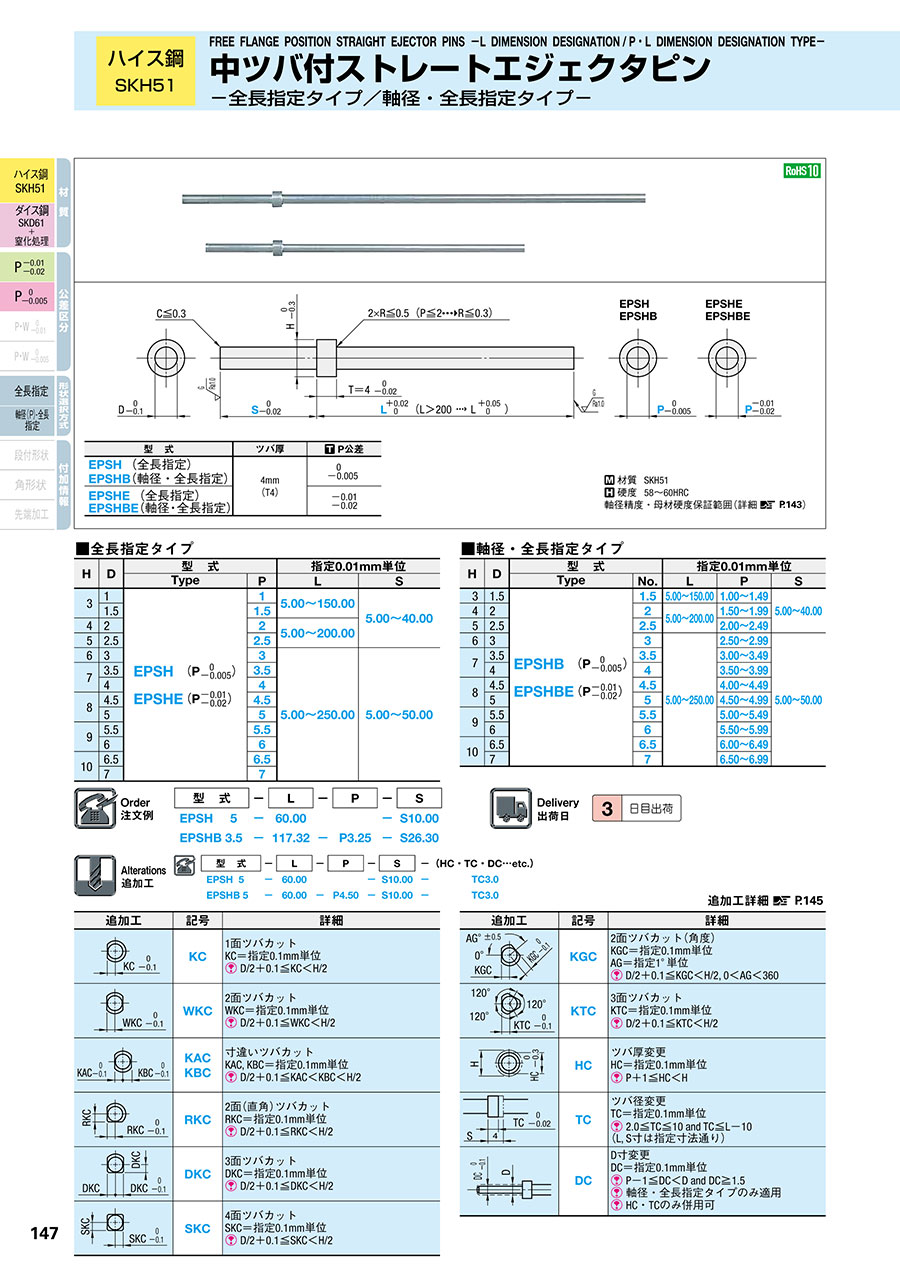

カタログ |P.147

4.1

平均満足度4.1

この商品のレビューをみる（10件）

通常単価(税別): -

税込単価: -

ハイス鋼SKH51・全長指定タイプ・軸径/全長指定タイプの中ツバ付ストレートエ...

詳細情報を確認する

形状タイプ
ストレート
先端形状
無し
段付形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が50型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P公差
EPSH （全長指定） EPSHB（軸径・全長指定）	4mm （T4）	0 -0.005
EPSHE （全長指定） EPSHBE（軸径・全長指定）	4mm （T4）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.143）

規格表

■全長指定タイプ

H	D	型式		指定0.01mm単位
H	D	Type	P	L	S
3	1	EPSH （P 0/-0.005） EPSHE （P -0.01/-0.02）	1	5.00～150.00	5.00～40.00
3	1.5		1.5	5.00～150.00
4	2		2	5.00～200.00
5	2.5		2.5	5.00～200.00
6	3		3	5.00～250.00	5.00～50.00
7	3.5		3.5
7	4		4
8	4.5		4.5
8	5		5
9	5.5		5.5
9	6		6
10	6.5		6.5
10	7		7

■軸径・全長指定タイプ

H	D	型式		指定0.01mm単位
H	D	Type	No.	L	P	S
3	1.5	EPSHB （P 0/-0.005） EPSHBE （P -0.01/-0.02）	1.5	5.00～150.00	1.00～1.49	5.00～40.00
4	2		2	5.00～200.00	1.50～1.99
5	2.5		2.5	5.00～200.00	2.00～2.49
6	3		3	5.00～250.00	2.50～2.99	5.00～50.00
7	3.5		3.5		3.00～3.49
7	4		4		3.50～3.99
8	4.5		4.5		4.00～4.49
8	5		5		4.50～4.99
9	5.5		5.5		5.00～5.49
9	6		6		5.50～5.99
10	6.5		6.5		6.00～6.49
10	7		7		6.50～6.99

注文例

出荷日

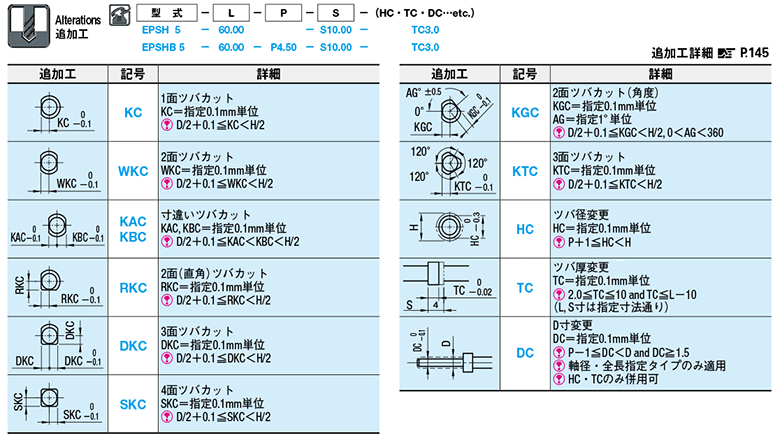

追加工

P.145

型番リスト

表示件数

型番

EPSH1-[5-150/0.01]-S[5-40/0.01]

EPSH1.5-[5-150/0.01]-S[5-40/0.01]

EPSH2-[5-200/0.01]-S[5-40/0.01]

EPSH2.5-[5-200/0.01]-S[5-40/0.01]

EPSH3-[5-250/0.01]-S[5-50/0.01]

EPSH3.5-[5-250/0.01]-S[5-50/0.01]

EPSH4-[5-250/0.01]-S[5-50/0.01]

EPSH4.5-[5-250/0.01]-S[5-50/0.01]

EPSH5-[5-250/0.01]-S[5-50/0.01]

EPSH5.5-[5-250/0.01]-S[5-50/0.01]

EPSH6-[5-250/0.01]-S[5-50/0.01]

EPSH6.5-[5-250/0.01]-S[5-50/0.01]

EPSH7-[5-250/0.01]-S[5-50/0.01]

EPSHB1.5-[5-150/0.01]-P[1-1.49/0.01]-S[5-40/0.01]

EPSHB2-[5-200/0.01]-P[1.5-1.99/0.01]-S[5-40/0.01]

EPSHB2.5-[5-200/0.01]-P[2-2.49/0.01]-S[5-40/0.01]

EPSHB3-[5-250/0.01]-P[2.5-2.99/0.01]-S[5-50/0.01]

EPSHB3.5-[5-250/0.01]-P[3-3.49/0.01]-S[5-50/0.01]

EPSHB4-[5-250/0.01]-P[3.5-3.99/0.01]-S[5-50/0.01]

EPSHB4.5-[5-250/0.01]-P[4-4.49/0.01]-S[5-50/0.01]

EPSHB5-[5-250/0.01]-P[4.5-4.99/0.01]-S[5-50/0.01]

EPSHB5.5-[5-250/0.01]-P[5-5.49/0.01]-S[5-50/0.01]

EPSHB6-[5-250/0.01]-P[5.5-5.99/0.01]-S[5-50/0.01]

EPSHB6.5-[5-250/0.01]-P[6-6.49/0.01]-S[5-50/0.01]

EPSHB7-[5-250/0.01]-P[6.5-6.99/0.01]-S[5-50/0.01]

EPSHBE1.5-[5-150/0.01]-P[1-1.49/0.01]-S[5-40/0.01]

EPSHBE2-[5-200/0.01]-P[1.5-1.99/0.01]-S[5-40/0.01]

EPSHBE2.5-[5-200/0.01]-P[2-2.49/0.01]-S[5-40/0.01]

EPSHBE3-[5-250/0.01]-P[2.5-2.99/0.01]-S[5-50/0.01]

EPSHBE3.5-[5-250/0.01]-P[3-3.49/0.01]-S[5-50/0.01]

EPSHBE4-[5-250/0.01]-P[3.5-3.99/0.01]-S[5-50/0.01]

EPSHBE4.5-[5-250/0.01]-P[4-4.49/0.01]-S[5-50/0.01]

EPSHBE5-[5-250/0.01]-P[4.5-4.99/0.01]-S[5-50/0.01]

EPSHBE5.5-[5-250/0.01]-P[5-5.49/0.01]-S[5-50/0.01]

EPSHBE6-[5-250/0.01]-P[5.5-5.99/0.01]-S[5-50/0.01]

EPSHBE6.5-[5-250/0.01]-P[6-6.49/0.01]-S[5-50/0.01]

EPSHBE7-[5-250/0.01]-P[6.5-6.99/0.01]-S[5-50/0.01]

EPSHE1-[5-150/0.01]-S[5-40/0.01]

EPSHE1.5-[5-150/0.01]-S[5-40/0.01]

EPSHE2-[5-200/0.01]-S[5-40/0.01]

EPSHE2.5-[5-200/0.01]-S[5-40/0.01]

EPSHE3-[5-250/0.01]-S[5-50/0.01]

EPSHE3.5-[5-250/0.01]-S[5-50/0.01]

EPSHE4-[5-250/0.01]-S[5-50/0.01]

EPSHE4.5-[5-250/0.01]-S[5-50/0.01]

EPSHE5-[5-250/0.01]-S[5-50/0.01]

EPSHE5.5-[5-250/0.01]-S[5-50/0.01]

EPSHE6-[5-250/0.01]-S[5-50/0.01]

EPSHE6.5-[5-250/0.01]-S[5-50/0.01]

EPSHE7-[5-250/0.01]-S[5-50/0.01]

仕様

先端公差（代表公差）

P（先端径）

(mm)

No.(呼び径)

(mm)

L(P寸側長さ)

(mm)

S(D寸部長さ)

(mm)

RoHS?

最小発注数量

全長指定	0/-0.005	1	-	5 ～ 150	5 ～ 40	10	1個
全長指定	0/-0.005	1.5	-	5 ～ 150	5 ～ 40	10	1個
全長指定	0/-0.005	2	-	5 ～ 200	5 ～ 40	10	1個
全長指定	0/-0.005	2.5	-	5 ～ 200	5 ～ 40	10	1個
全長指定	0/-0.005	3	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	3.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	4	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	4.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	5.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	6	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	6.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	0/-0.005	7	-	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	1 ～ 1.49	1.5	5 ～ 150	5 ～ 40	10	1個
軸径・全長指定	0/-0.005	1.5 ～ 1.99	2	5 ～ 200	5 ～ 40	10	1個
軸径・全長指定	0/-0.005	2 ～ 2.49	2.5	5 ～ 200	5 ～ 40	10	1個
軸径・全長指定	0/-0.005	2.5 ～ 2.99	3	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	3 ～ 3.49	3.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	3.5 ～ 3.99	4	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	4 ～ 4.49	4.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	4.5 ～ 4.99	5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	5 ～ 5.49	5.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	5.5 ～ 5.99	6	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	6 ～ 6.49	6.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	0/-0.005	6.5 ～ 6.99	7	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	1 ～ 1.49	1.5	5 ～ 150	5 ～ 40	10	1個
軸径・全長指定	-0.01/-0.02	1.5 ～ 1.99	2	5 ～ 200	5 ～ 40	10	1個
軸径・全長指定	-0.01/-0.02	2 ～ 2.49	2.5	5 ～ 200	5 ～ 40	10	1個
軸径・全長指定	-0.01/-0.02	2.5 ～ 2.99	3	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	3 ～ 3.49	3.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	3.5 ～ 3.99	4	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	4 ～ 4.49	4.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	4.5 ～ 4.99	5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	5 ～ 5.49	5.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	5.5 ～ 5.99	6	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	6 ～ 6.49	6.5	5 ～ 250	5 ～ 50	10	1個
軸径・全長指定	-0.01/-0.02	6.5 ～ 6.99	7	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	1	-	5 ～ 150	5 ～ 40	10	1個
全長指定	-0.01/-0.02	1.5	-	5 ～ 150	5 ～ 40	10	1個
全長指定	-0.01/-0.02	2	-	5 ～ 200	5 ～ 40	10	1個
全長指定	-0.01/-0.02	2.5	-	5 ～ 200	5 ～ 40	10	1個
全長指定	-0.01/-0.02	3	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	3.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	4	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	4.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	5.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	6	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	6.5	-	5 ～ 250	5 ～ 50	10	1個
全長指定	-0.01/-0.02	7	-	5 ～ 250	5 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・全長指定タイプ・軸径/全長指定タイプの中ツバ付ストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

中ツバ付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ,軸径・全長指定タイプ-のレビュー

4.1平均満足度：4.110件のレビュー

星5
30%
星4
50%
星3
20%
星2
0%
星1
0%

中ツバ

満足度：4.02021/09/19

簡略構造にて型内ゲートカットできるので非常にこちらの部品重宝します

0人が参考にしています。

ランナ

満足度：4.02021/08/24

ランナ-をおくらせて型内ゲートカットをする構造にてしようしてます

0人が参考にしています。

金型のエジェクタピン

満足度：5.02021/04/13

全長を指定できるのでとても便利だと思います。納期も短くて安心です。

0人が参考にしています。

金型の部品

満足度：5.02021/03/15

金型の補修部品です。いつも問題無く、リピートさせて頂いております。全体的に徐々に価格Uｐしているところが痛いです。

0人が参考にしています。

測定工具端子として使用

満足度：3.02020/07/31

本来の使用方法と違いますがシリンダ-ゲ-ジ簡易測定端子として使用しました。測定範囲外だった為根本部、先端を追加工し...もっと読む

0人が参考にしています。
