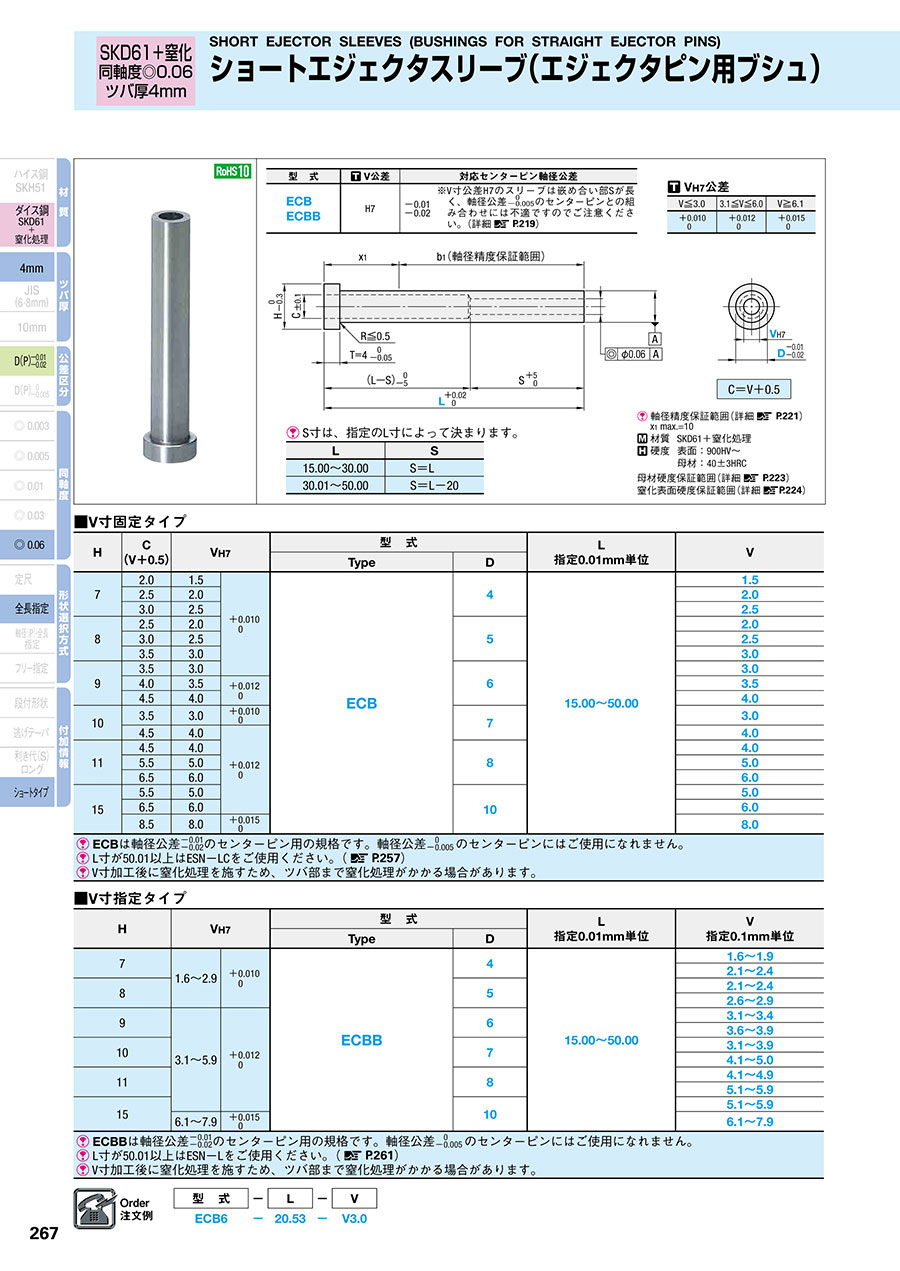

ショートエジェクタスリーブ -SKD61/同軸度◎0.06/ツバ厚4mm-
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
S寸は、指定のL寸によって決まります。
| L | S |
|---|---|
| 15.00～30.00 | S＝L |
| 30.01～50.00 | S＝L-20 |
| 型式 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|
| ECB ECBB | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 軸径精度保証範囲（詳細 P.221） | ||
| x1 max.=10 | ||
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
VH7公差
| V≦3.0 | 3.1≦V≦6.0 | V≧6.1 |
|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 |
規格表
■V寸固定タイプ
| H | C （V+0.5） | VH7 | 型 式 | L 指定0.01mm単位 | V | ||
|---|---|---|---|---|---|---|---|
| Type | D | ||||||
| 7 | 2.0 | 1.5 | +0.010 0 | ECB | 4 | 15.00～50.00 | 1.5 |
| 2.5 | 2.0 | 2.0 | |||||
| 3.0 | 2.5 | 2.5 | |||||
| 8 | 2.5 | 2.0 | 5 | 2.0 | |||
| 3.0 | 2.5 | 2.5 | |||||
| 3.5 | 3.0 | 3.0 | |||||
| 9 | 3.5 | 3.0 | 6 | 3.0 | |||
| 4.0 | 3.5 | +0.012 0 | 3.5 | ||||
| 4.5 | 4.0 | 4.0 | |||||
| 10 | 3.5 | 3.0 | +0.010 0 | 7 | 3.0 | ||
| 4.5 | 4.0 | +0.012 0 | 4.0 | ||||
| 11 | 4.5 | 4.0 | 8 | 4.0 | |||
| 5.5 | 5.0 | 5.0 | |||||
| 6.5 | 6.0 | 6.0 | |||||
| 15 | 5.5 | 5.0 | 10 | 5.0 | |||
| 6.5 | 6.0 | 6.0 | |||||
| 8.5 | 8.0 | +0.015 0 | 8.0 | ||||
| ECBは軸径公差 ー0.01/ー0.02 のセンターピン用の規格です。軸径公差 0/ー0.005 のセンターピンにはご使用になれません。 L寸が50.01以上はESNーLCをご使用ください。（ P.257） V寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。 | |||||||
■V寸指定タイプ
| H | VH7 | 型 式 | L 指定0.01mm単位 | V 指定0.1mm単位 | ||
|---|---|---|---|---|---|---|
| Type | D | |||||
| 7 | 1.6～2.9 | +0.010 0 | ECBB | 4 | 15.00～50.00 | 1.6～1.9 |
| 2.1～2.4 | ||||||
| 8 | 5 | 2.1～2.4 | ||||
| 2.6～2.9 | ||||||
| 9 | 3.1～5.9 | +0.012 0 | 6 | 3.1～3.4 | ||
| 3.6～3.9 | ||||||
| 10 | 7 | 3.1～3.9 | ||||
| 4.1～5.0 | ||||||
| 11 | 8 | 4.1～4.9 | ||||
| 5.1～5.9 | ||||||
| 15 | 10 | 5.1～5.9 | ||||
| 6.1～7.9 | +0.015 0 | 6.1～7.9 | ||||
| ECBBは軸径公差 ー0.01/ー0.02 のセンターピン用の規格です。軸径公差 0/ー0.005 のセンターピンにはご使用になれません。 L寸が50.01以上はESNーLをご使用ください。（ P.261） V寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。 | ||||||
