刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-

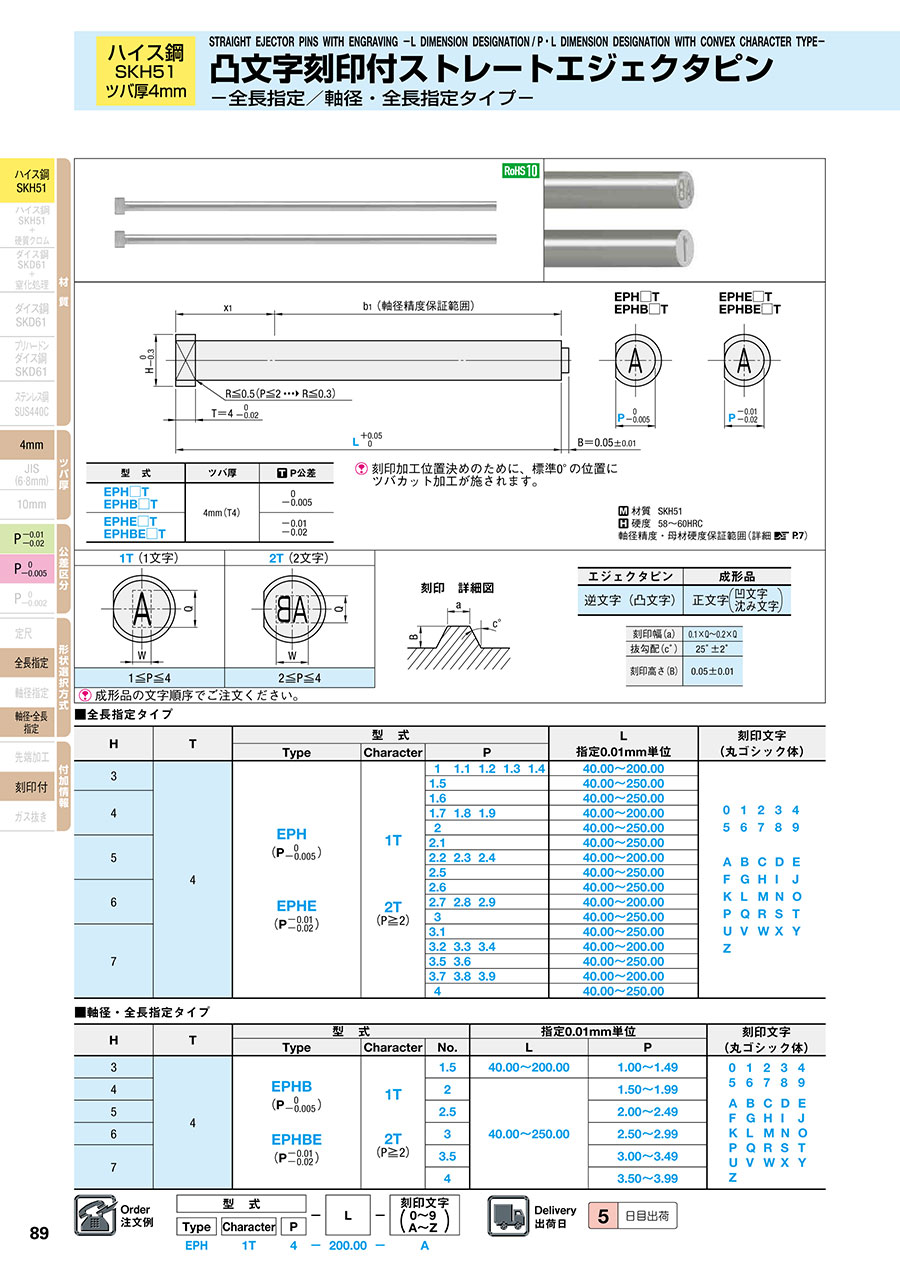

カタログ |P.89

通常単価(税別): -

税込単価: -

通常出荷日：5日目

ハイス鋼SKH51・ツバ厚4mm・凸文字タイプの刻印付ストレートエジェクタピンです。

55.0

よく一緒に見られています

ミスミ

刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-

通常出荷日：3 日目

よく一緒に見られています

ミスミ

刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-

通常出荷日：3 日目

未確定：候補が124型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

刻印加工位置決めのために、標準0°の位置にツバカット加工が施されます。

型式	ツバ厚	P公差
EPH□T EPHB□T	4mm（T4）	0 -0.005
EPHE□T EPHBE□T	4mm（T4）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）

1T （1文字）	2T （2文字）



1≦P≦4	2≦P≦4

成形品の文字順序でご注文ください。

エジェクタピン		成形品
逆文字（凸文字）		正文字（凹文字 / 沈み文字）

	刻印幅（a）	0.1×Q～0.2×Q
	抜勾配（c゜）	25゜±2゜
	刻印高さ（B）	0.05±0.01

規格表

■全長指定タイプ

H	T	型式							L 指定0.01mm単位	刻印文字（丸ゴシック体）
H	T	Type	Character	P					L 指定0.01mm単位	刻印文字（丸ゴシック体）
3	4	EPH （P 0/-0.005 ） EPHE （P -0.01/-0.02）	1T 2T （P≧2）	1	1.1	1.2	1.3	1.4	40.00～200.00		0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
3				1.5					40.00～250.00
4				1.6					40.00～250.00
				1.7	1.8	1.9			40.00～200.00
				2					40.00～250.00
5				2.1					40.00～250.00
				2.2	2.3	2.4			40.00～200.00
				2.5					40.00～250.00
6				2.6					40.00～250.00
				2.7	2.8	2.9			40.00～200.00
				3					40.00～250.00
7				3.1					40.00～250.00
				3.2	3.3	3.4			40.00～200.00
				3.5	3.6				40.00～250.00
				3.7	3.8	3.9			40.00～200.00
				4					40.00～250.00

■全長指定タイプ

H	T	型式			指定0.01mm単位		刻印文字（丸ゴシック体）
H	T	Type	Character	No.	L	P	刻印文字（丸ゴシック体）
3	4	EPHB （P 0/-0.005 ） EPHBE （P -0.01/-0.02）	1T 2T （P≧2）	1.5	40.00～200.00	1.00～1.49		0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
4				2	40.00～250.00	1.50～1.99
5				2.5		2.00～2.49
6				3		2.50～2.99
7				3.5		3.00～3.49
7				4		3.50～3.99

注文例

出荷日

追加工

P.9

P.10

■軸径（P）と文字数の制限、文字寸法（Q,W）

■文字フォント（丸ゴシック体）

文字数	P	Q	W
1T（1文字）	1.0～1.29	0.6	0.5
	1.3～1.49	0.6	0.5
	1.5～1.99	0.9	0.7
	2.0～2.49	1.3	0.8
	2.5～2.99	1.6	1.0
	3.0～3.49	1.9	1.2
	3.5～4	2.3	1.4
2T（2文字）	2.0～2.49	1.0	1.4
	2.5～2.99	1.2	1.7
	3.0～3.49	1.5	2.1
	3.5～3.99	1.7	2.4
	4	2	2.8

一部の文字は視認性を優先するため、Q・Wの寸法は規格値と異なる場合があります。

型番リスト

表示件数

型番

EPH1T1-[40-200/0.01]-*

EPH1T1.1-[40-200/0.01]-*

EPH1T1.2-[40-200/0.01]-*

EPH1T1.3-[40-200/0.01]-*

EPH1T1.4-[40-200/0.01]-*

EPH1T1.5-[40-250/0.01]-*

EPH1T1.6-[40-250/0.01]-*

EPH1T1.7-[40-200/0.01]-*

EPH1T1.8-[40-200/0.01]-*

EPH1T1.9-[40-200/0.01]-*

EPH1T2-[40-250/0.01]-*

EPH1T2.1-[40-250/0.01]-*

EPH1T2.2-[40-200/0.01]-*

EPH1T2.3-[40-200/0.01]-*

EPH1T2.4-[40-200/0.01]-*

EPH1T2.5-[40-250/0.01]-*

EPH1T2.6-[40-250/0.01]-*

EPH1T2.7-[40-200/0.01]-*

EPH1T2.8-[40-200/0.01]-*

EPH1T2.9-[40-200/0.01]-*

EPH1T3-[40-250/0.01]-*

EPH1T3.1-[40-250/0.01]-*

EPH1T3.2-[40-200/0.01]-*

EPH1T3.3-[40-200/0.01]-*

EPH1T3.4-[40-200/0.01]-*

EPH1T3.5-[40-250/0.01]-*

EPH1T3.6-[40-250/0.01]-*

EPH1T3.7-[40-200/0.01]-*

EPH1T3.8-[40-200/0.01]-*

EPH1T3.9-[40-200/0.01]-*

EPH1T4-[40-250/0.01]-*

EPH2T2-[40-250/0.01]-**

EPH2T2.1-[40-250/0.01]-**

EPH2T2.2-[40-200/0.01]-**

EPH2T2.3-[40-200/0.01]-**

EPH2T2.4-[40-200/0.01]-**

EPH2T2.5-[40-250/0.01]-**

EPH2T2.6-[40-250/0.01]-**

EPH2T2.7-[40-200/0.01]-**

EPH2T2.8-[40-200/0.01]-**

EPH2T2.9-[40-200/0.01]-**

EPH2T3-[40-250/0.01]-**

EPH2T3.1-[40-250/0.01]-**

EPH2T3.2-[40-200/0.01]-**

EPH2T3.3-[40-200/0.01]-**

EPH2T3.4-[40-200/0.01]-**

EPH2T3.5-[40-250/0.01]-**

EPH2T3.6-[40-250/0.01]-**

EPH2T3.7-[40-200/0.01]-**

EPH2T3.8-[40-200/0.01]-**

EPH2T3.9-[40-200/0.01]-**

EPH2T4-[40-250/0.01]-**

EPHB1T1.5-[40-200/0.01]-P[1-1.49/0.01]-*

EPHB1T2-[40-250/0.01]-P[1.5-1.99/0.01]-*

EPHB1T2.5-[40-250/0.01]-P[2-2.49/0.01]-*

EPHB1T3-[40-250/0.01]-P[2.5-2.99/0.01]-*

EPHB1T3.5-[40-250/0.01]-P[3-3.49/0.01]-*

EPHB1T4-[40-250/0.01]-P[3.5-3.99/0.01]-*

EPHB2T2.5-[40-250/0.01]-P[2-2.49/0.01]-**

EPHB2T3-[40-250/0.01]-P[2.5-2.99/0.01]-**

D/P（軸径）

(mm)

軸径公差（代表公差）

刻印文字数

No.(呼び径)

(mm)

L(全長)

(mm)

仕様

刻印文字指定

RoHS?

最小発注数量

1	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
1.1	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
1.2	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
1.3	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
1.4	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
1.5	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
1.6	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
1.7	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
1.8	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
1.9	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
2	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
2.1	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
2.2	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
2.3	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
2.4	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
2.5	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
2.6	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
2.7	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
2.8	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
2.9	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
3	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
3.1	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
3.2	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
3.3	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
3.4	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
3.5	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
3.6	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
3.7	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
3.8	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
3.9	0/-0.005	1文字	-	40 ～ 200	全長指定	1	10	1個
4	0/-0.005	1文字	-	40 ～ 250	全長指定	1	10	1個
2	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
2.1	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
2.2	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
2.3	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
2.4	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
2.5	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
2.6	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
2.7	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
2.8	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
2.9	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
3	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
3.1	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
3.2	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
3.3	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
3.4	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
3.5	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
3.6	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
3.7	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
3.8	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
3.9	0/-0.005	2文字	-	40 ～ 200	全長指定	2	10	1個
4	0/-0.005	2文字	-	40 ～ 250	全長指定	2	10	1個
1 ～ 1.49	0/-0.005	1文字	1.5	40 ～ 200	軸径・全長指定	1	10	1個
1.5 ～ 1.99	0/-0.005	1文字	2	40 ～ 250	軸径・全長指定	1	10	1個
2 ～ 2.49	0/-0.005	1文字	2.5	40 ～ 250	軸径・全長指定	1	10	1個
2.5 ～ 2.99	0/-0.005	1文字	3	40 ～ 250	軸径・全長指定	1	10	1個
3 ～ 3.49	0/-0.005	1文字	3.5	40 ～ 250	軸径・全長指定	1	10	1個
3.5 ～ 3.99	0/-0.005	1文字	4	40 ～ 250	軸径・全長指定	1	10	1個
2 ～ 2.49	0/-0.005	2文字	2.5	40 ～ 250	軸径・全長指定	2	10	1個
2.5 ～ 2.99	0/-0.005	2文字	3	40 ～ 250	軸径・全長指定	2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

ハイス鋼SKH51・ツバ厚4mm・凸文字タイプの刻印付ストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02020/01/24

「凸文字でないといけない」を言われ使用したことがあります。自分で電極製作→放電　　　より買ったほうが安い。

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q刻印付ストレートエジェクタピンの文字が小さくて見ずらいのですが、大きな文字のタイプの商品はありますか？

刻印文字の大きさは軸径（P）と文字数によって決まります。詳細寸法はカタログの「■軸径（P）と文字数の制限、文字寸法（Q,W）」をご参照ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-	超精級刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定,軸径･全長指定タイプ-	刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-	刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-	刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-	ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	3日目〜	3日目	3日目	3日目	2日目〜
材質	SKH51	SKH51	SKH51	SKH51	SKD61	-
表面処理	なし	なし	なし	なし	窒化処理	-
ツバ厚	4mm(T4)	4mm(T4)	-	-	-	-
形状タイプ	刻印付き	刻印付き	刻印付き	刻印付き	刻印付き	-
先端形状	なし	なし	なし	なし	なし	-

ストレートエジェクタピン（刻印付）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます
