刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-

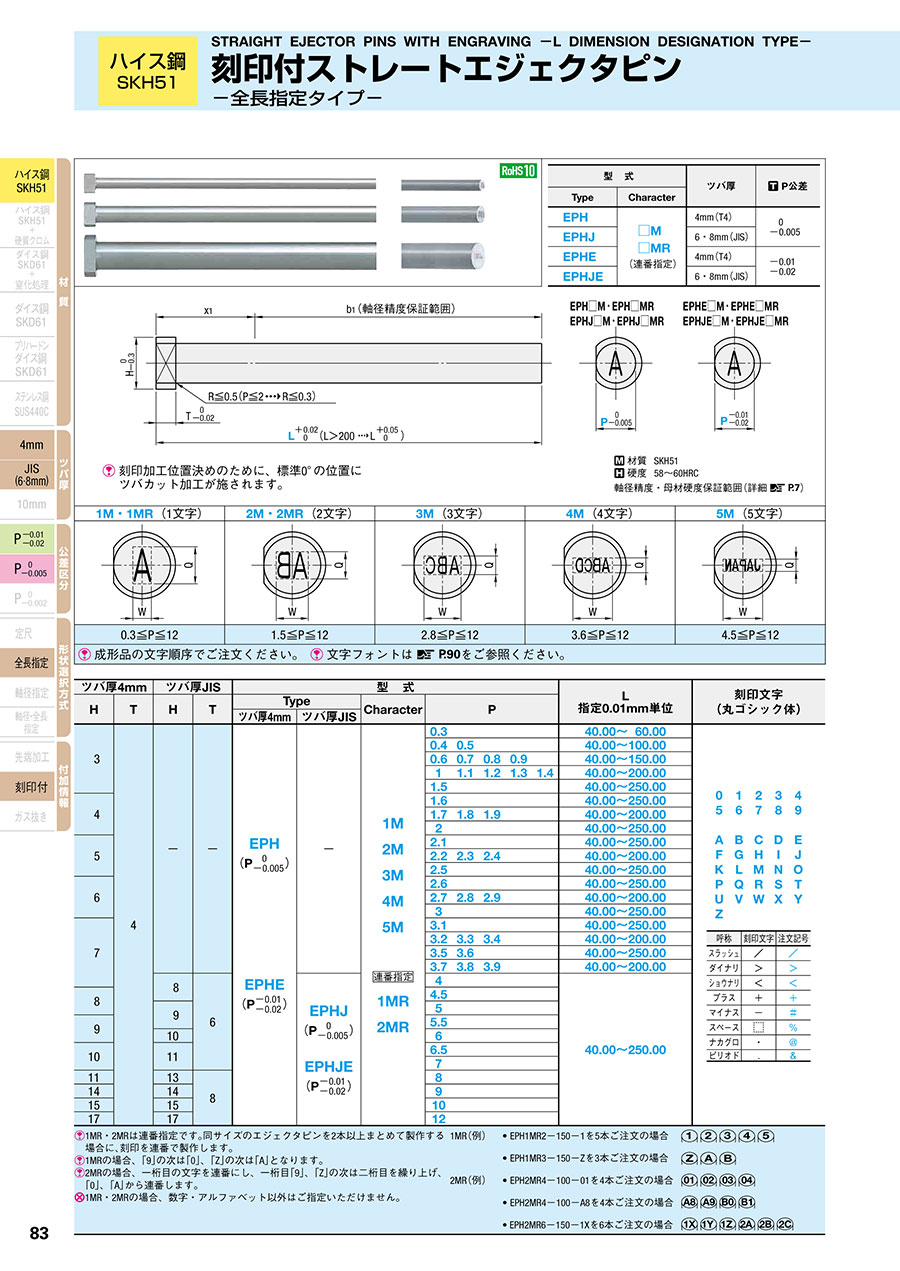

カタログ |P.83

4.3

平均満足度4.3

この商品のレビューをみる（10件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

4.4

通常出荷日：3 日目

ハイス鋼SKH51・全長指定タイプの刻印付ストレートエジェクタピンです。

詳細情報を確認する

材質
SKH51
表面処理
なし
形状タイプ
刻印付き
先端形状
なし
ガス抜き形状
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が584型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

刻印加工位置決めのために、標準0°の位置にツバカット加工が施されます。

型式		ツバ厚	P公差
Type	Character	ツバ厚	P公差
EPH	□M □MR （連番指定）	4mm（T4）	0 -0.005
EPHJ		6・8mm（JIS）	0 -0.005
EPHE		4mm（T4）	-0.01 -0.02
EPHJE		6・8mm（JIS）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）

1M・1MR （1文字）	2M・2MR （2文字）	3M （3文字）	4M （4文字）	5M （5文字）

0.3≦P≦12	1.5≦P≦12	2.8≦P≦12	3.6≦P≦12	4.5≦P≦12
成形品の文字順序でご注文ください。文字フォントは P.90をご参照ください。

規格表

ツバ厚 4mm		ツバ厚 JIS		型式								L 指定 0.01mm 単位	刻印文字（丸ゴシック体）
H	T	H	T	Type		Character	P
H	T	H	T	ツバ厚4mm	ツバ厚JIS	Character	P
3	4	-	-	EPH （P 0/-0.005） EPHE （P -0.01/-0.02）	-	1M 2M 3M 4M 5M 連番指定 1MR 2MR	0.3					40.00～60.00	0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
							0.4	0.5				40.00～100.00
							0.6	0.7	0.8	0.9		40.00～150.00
							1	1.1	1.2	1.3	1.4	40.00～200.00
							1.5					40.00～250.00
4							1.6					40.00～250.00
							1.7	1.8	1.9			40.00～200.00
							2					40.00～250.00
5							2.1					40.00～250.00
							2.2	2.3	2.4			40.00～200.00
							2.5					40.00～250.00
6							2.6					40.00～250.00
							2.7	2.8	2.9			40.00～200.00
							3					40.00～250.00
7							3.1					40.00～250.00
							3.2	3.3	3.4			40.00～200.00
							3.5	3.6				40.00～250.00
							3.7	3.8	3.9			40.00～200.00
		8	6		EPHJ （P 0/-0.005） EPHJE （P -0.01/-0.02）		4					40.00～250.00
8		8					4.5
8		9					5
9		9					5.5
9		10					6
10		11					6.5
10		11					7
11		13	8				8
14		14					9
15		15					10
17		17					12
1MR・2MRは連番指定です。同サイズのエジェクタピンを2本以上まとめて製作する場合に、刻印を連番で製作します。 1MRの場合、「9」の次は「0」、「Z」の次は「A」となります。 2MRの場合、一桁目の文字を連番にし、一桁目「9」、「Z」の次は二桁目を繰り上げ、「0」、「A」から連番します。 1MR・2MRの場合、数字・アルファベット以外はご指定いただけません。									1MR （例） 2MR （例）	• EPH1MR2-150-1を5本ご注文の場合 • EPH1MR3-150-Zを3本ご注文の場合 • EPH2MR4-100-01を4本ご注文の場合 • EPH2MR4-100-A8を4本ご注文の場合 • EPH2MR6-150-1Xを6本ご注文の場合

注文例

出荷日

追加工

P.9
P.10

■軸径（P）と文字数の制限、文字寸法（Q,W）

文字数	P	Q	W
1M 1MR （1文字）	0.3	0.2	0.1
	0.4	0.25	0.13
	0.5	0.35	0.18
	0.6～0.7	0.4	0.2
	0.8～0.9	0.6	0.3
	1～1.2	0.8	0.4
	1.3～1.4	1.0	0.5
	1.5～1.9	1.2	0.6
	2～2.4	1.5	0.8
	2.5～3.4	2.0	1.0
	3.5～4	3.0	1.5
	4.5～5	4.0	2.0
	5.5～12	5.0	2.5

文字数	P	Q	W
2M 2MR （2文字）	1.5～1.9	0.7	1.1
	2～2.2	0.8	1.2
	2.3～2.9	1.0	1.3
	3～3.9	1.5	2.0
	4～4.5	2.0	2.6
	5～5.5	2.5	3.3
	6～7	3.0	3.9
	8～12	4.0	5.2
3M （3文字）	2.8～3	0.8	1.8
	3.1～4	1.0	2.1
	4.5～5	1.5	3.2
	5.5～6.5	2.0	4.2
	7～12	2.5	5.3
4M （4文字）	3.6～3.8	0.8	2.4
	3.9～5	1.0	2.9
	5.5～6.5	1.5	4.4
	7～12	2.0	5.8
5M （5文字）	4.5～4.9	0.8	3.0
	5～6.5	1.0	3.7
	7～12	1.5	5.6

一部の文字は視認性を優先するため、Q・Wの寸法は規格値と異なる場合があります。

エジェクタピン	成形品
逆文字（凹文字）	正文字（凸文字/浮き出し文字）

		刻印溝幅（a）	0.1×Q～0.2×Q
		抜勾配（b゜）	35°±2°
		刻印深さ（e）		P≦0.9の時 0.03±0.01 P≧1の時 0.05±0.02
				EC追加工使用時 0.1±0.02

型番リスト

表示件数

...

型番

EPH1M0.3-[40-60/0.01]-*

EPH1M0.4-[40-100/0.01]-*

EPH1M0.5-[40-100/0.01]-*

EPH1M0.6-[40-250/0.01]-*

EPH1M0.7-[40-150/0.01]-*

EPH1M0.8-[40-150/0.01]-*

EPH1M0.9-[40-150/0.01]-*

EPH1M1-[40-200/0.01]-*

EPH1M1.1-[40-200/0.01]-*

EPH1M1.2-[40-200/0.01]-*

EPH1M1.3-[40-200/0.01]-*

EPH1M1.4-[40-200/0.01]-*

EPH1M1.5-[40-250/0.01]-*

EPH1M1.6-[40-250/0.01]-*

EPH1M1.7-[40-200/0.01]-*

EPH1M1.8-[40-200/0.01]-*

EPH1M1.9-[40-200/0.01]-*

EPH1M2-[40-250/0.01]-*

EPH1M2.1-[40-250/0.01]-*

EPH1M2.2-[40-200/0.01]-*

EPH1M2.3-[40-200/0.01]-*

EPH1M2.4-[40-200/0.01]-*

EPH1M2.5-[40-250/0.01]-*

EPH1M2.6-[40-250/0.01]-*

EPH1M2.7-[40-200/0.01]-*

EPH1M2.8-[40-200/0.01]-*

EPH1M2.9-[40-200/0.01]-*

EPH1M3-[40-250/0.01]-*

EPH1M3.1-[40-250/0.01]-*

EPH1M3.2-[40-200/0.01]-*

EPH1M3.3-[40-200/0.01]-*

EPH1M3.4-[40-200/0.01]-*

EPH1M3.5-[40-250/0.01]-*

EPH1M3.6-[40-250/0.01]-*

EPH1M3.7-[40-200/0.01]-*

EPH1M3.8-[40-200/0.01]-*

EPH1M3.9-[40-200/0.01]-*

EPH1M4-[40-250/0.01]-*

EPH1M4.5-[40-250/0.01]-*

EPH1M5-[40-250/0.01]-*

EPH1M5.5-[40-250/0.01]-*

EPH1M6-[40-250/0.01]-*

EPH1M6.5-[40-250/0.01]-*

EPH1M7-[40-250/0.01]-*

EPH1M8-[40-250/0.01]-*

EPH1M9-[40-250/0.01]-*

EPH1M10-[40-250/0.01]-*

EPH1M12-[40-250/0.01]-*

EPH1MR0.3-[40-150/0.01]-*

EPH1MR0.4-[40-150/0.01]-*

EPH1MR0.5-[40-150/0.01]-*

EPH1MR0.6-[40-150/0.01]-*

EPH1MR0.7-[40-150/0.01]-*

EPH1MR0.8-[40-150/0.01]-*

EPH1MR0.9-[40-150/0.01]-*

EPH1MR1-[40-200/0.01]-*

EPH1MR1.1-[40-200/0.01]-*

EPH1MR1.2-[40-200/0.01]-*

EPH1MR1.3-[40-200/0.01]-*

EPH1MR1.4-[40-200/0.01]-*

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

全長公差（代表公差）

刻印文字タイプ

刻印文字数

連番指定

L(全長)

(mm)

刻印文字指定

RoHS?

最小発注数量

4mm(T4)	0.3	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 60	1	10	1個
4mm(T4)	0.4	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 100	1	10	1個
4mm(T4)	0.5	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 100	1	10	1個
4mm(T4)	0.6	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	0.7	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 150	1	10	1個
4mm(T4)	0.8	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 150	1	10	1個
4mm(T4)	0.9	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 150	1	10	1個
4mm(T4)	1	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	1.1	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	1.2	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	1.3	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	1.4	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	1.5	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	1.6	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	1.7	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	1.8	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	1.9	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	2	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	2.1	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	2.2	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	2.3	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	2.4	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	2.5	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	2.6	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	2.7	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	2.8	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	2.9	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	3	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	3.1	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	3.2	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	3.3	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	3.4	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	3.5	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	3.6	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	3.7	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	3.8	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	3.9	0/-0.005	+0.02/0	凹文字	1文字	なし	40 ～ 200	1	10	1個
4mm(T4)	4	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	4.5	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	5	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	5.5	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	6	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	6.5	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	7	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	8	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	9	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	10	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	12	0/-0.005	+0.02/0 or +0.05/0	凹文字	1文字	なし	40 ～ 250	1	10	1個
4mm(T4)	0.3	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 150	1	10	1個
4mm(T4)	0.4	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 150	1	10	1個
4mm(T4)	0.5	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 150	1	10	1個
4mm(T4)	0.6	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 150	1	10	1個
4mm(T4)	0.7	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 150	1	10	1個
4mm(T4)	0.8	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 150	1	10	1個
4mm(T4)	0.9	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 150	1	10	1個
4mm(T4)	1	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 200	1	10	1個
4mm(T4)	1.1	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 200	1	10	1個
4mm(T4)	1.2	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 200	1	10	1個
4mm(T4)	1.3	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 200	1	10	1個
4mm(T4)	1.4	0/-0.005	+0.02/0	-	1文字	あり	40 ～ 200	1	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ハイス鋼SKH51・全長指定タイプの刻印付ストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/面カット/軸径・全長指定タイプ-
ダイス鋼SKD61＋窒化処理・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。
ミスミ
ダイカスト用ストレートエジェクタピン -Dタイプ/軸径公差-0.02_-0.04/全長指定-
Dタイプ・軸径公差-0.02_-0.04・全長指定タイプのダイカスト用ストレートエジェクタピンです。
ミスミ
ダイカスト用ストレートエジェクタピン -Dタイプ/軸径公差-0.02_-0.04/定尺タイプ-
Dタイプ・軸径公差-0.02_-0.04・定尺タイプのダイカスト用ストレートエジェクタピンです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-のレビュー

4.3平均満足度：4.310件のレビュー

星5
30%
星4
70%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02020/01/24

彫刻用エンドミルを買って・研いで・・・とやっているよりも　この商品を買ったほうがはるかに安い。深さを指定できるといいです...もっと読む

1人が参考にしています。

射出成形金型

満足度：4.02019/11/22

刻印付のピンが、これだけ短納期で来るのは、とても助かります。精度などもよいので、これからも使使いたい。

1人が参考にしています。

ＮＯ

満足度：4.02019/11/19

キャビＮＯをつける際ピンを手配すればよいので便利ですだめなら交換できますし

1人が参考にしています。

プラ型　キャビ№識別用

満足度：5.02019/06/05

キャビ№識別用に使用しました。ストークにて発注する事も出来たので、助かりました。

1人が参考にしています。

刻印

満足度：5.02019/06/01

いつも大変お世話になりますいろんな用途で利用してます種類もたくさん有り納期も迅速で価格もお値打ちです

1人が参考にしています。

10件全て見る

よくあるご質問（FAQ）

Q刻印付ストレートエジェクタピンの文字が小さくて見ずらいのですが、大きな文字のタイプの商品はありますか？

刻印文字の大きさは軸径（P）と文字数によって決まります。詳細寸法はカタログの「■軸径（P）と文字数の制限、文字寸法（Q,W）」をご参照ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-	刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-	超精級刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定,軸径･全長指定タイプ-	刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-	刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-	刻印付ストレートコアピン -凹文字タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目〜	5日目	3日目	3日目
材質	SKH51	SKH51	SKH51	SKH51	SKD61	-
表面処理	なし	なし	なし	なし	窒化処理	-
形状タイプ	刻印付き	刻印付き	刻印付き	刻印付き	刻印付き	-
先端形状	なし	なし	なし	なし	なし	-
ガス抜き形状	なし	なし	なし	なし	なし	-
