ストレートエジェクタピン -プリハードンダイス鋼SKD61/ツバ厚JISタイプ-

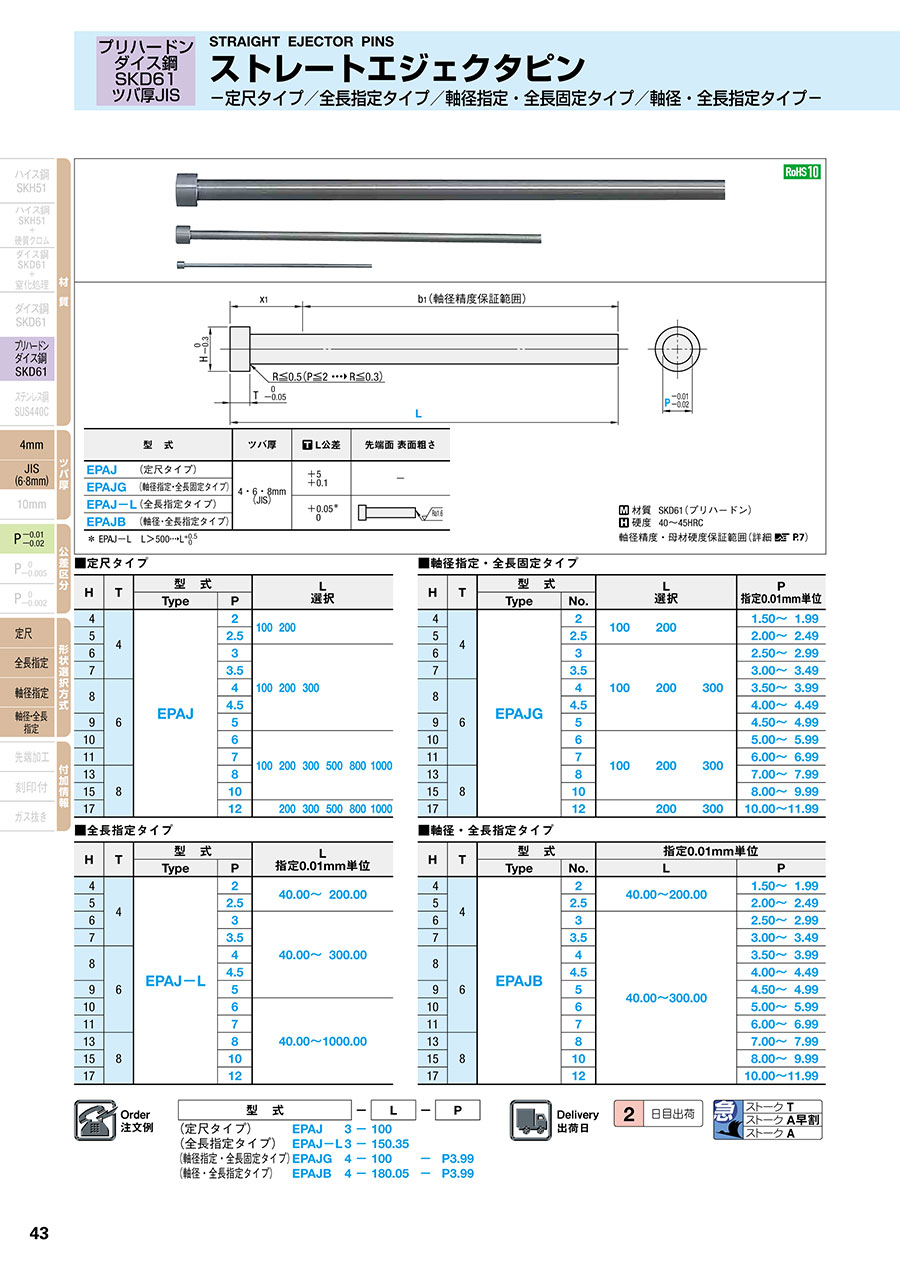

カタログ |P.43

4.6

平均満足度4.6

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-

4.3

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

4.4

通常出荷日：2 日目

プリハードンダイス鋼SKD61・ツバ厚JISタイプのストレートエジェクタピンで...

詳細情報を確認する

材質
SKD61
表面処理
なし
軸径公差（代表公差）
-0.01/-0.02
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式		ツバ厚	L公差	先端面表面粗さ
EPAJ	（定尺タイプ）	4・6・8mm （JIS）	+5 +0.1	-
EPAJG	（軸径指定・全長固定タイプ）		+5 +0.1	-
EPAJ-L	（全長指定タイプ）		+0.05※ 0
EPAJB	（軸径・全長指定タイプ）		+0.05※ 0

※ EPAJ-L L＞500L +0.5/0

材質 SKD61（プリハードン）
硬度 40～45HRC
軸径精度・母材硬度保証範囲（詳細 P.7）

規格表

■定尺タイプ

H	T	型式		L 選択
H	T	Type	P	L 選択
4	4	EPAJ	2	100	200
5			2.5	100	200
6			3	100	200	300
7			3.5
8	6		4
8			4.5
9			5
10			6	100	200	300	500	800	1000
11			7
13	8		8
15			10
17			12		200	300	500	800	1000

■全長指定タイプ

H	T	型式		L 指定0.01mm単位
H	T	Type	P	L 指定0.01mm単位
4	4	EPAJ-L	2	40.00～200.00
5			2.5	40.00～200.00
6			3	40.00～300.00
7			3.5
8	6		4
8			4.5
9			5
10			6	40.00～1000.00
11			7
13	8		8
15			10
17			12

■軸径指定・全長固定タイプ

H	T	型式		L 選択			P 指定0.01mm単位
H	T	Type	No.	L 選択			P 指定0.01mm単位
4	4	EPAJG	2	100	200		1.50～1.99
5			2.5	100	200		2.00～2.49
6			3	100	200	300	2.50～2.99
7			3.5				3.00～3.49
8	6		4				3.50～3.99
8			4.5				4.00～4.49
9			5				4.50～4.99
10			6	100	200	300	5.00～5.99
11			7				6.00～6.99
13	8		8				7.00～7.99
15			10				8.00～9.99
17			12		200	300	10.00～11.99

■軸径・全長指定タイプ

H	T	型式		指定0.01mm単位
H	T	Type	No.	L	P
4	4	EPAJB	2	40.00～200.00	1.50～1.99
5			2.5	40.00～200.00	2.00～2.49
6			3	40.00～300.00	2.50～2.99
7			3.5		3.00～3.49
8	6		4		3.50～3.99
8			4.5		4.00～4.49
9			5		4.50～4.99
10			6		5.00～5.99
11			7		6.00～6.99
13	8		8		7.00～7.99
15			10		8.00～9.99
17			12		10.00～11.99

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

型番

EPAJ2-[100,200]

EPAJ2.5-[100,200]

EPAJ3-[100,200,300]

EPAJ3.5-[100,200,300]

EPAJ4-[100,200,300]

EPAJ4.5-[100,200,300]

EPAJ5-[100,200,300]

EPAJ6-[100,200,300,500,800,1000]

EPAJ7-[100,200,300,500,800,1000]

EPAJ8-[100,200,300,500,800,1000]

EPAJ10-[100,200,300,500,800,1000]

EPAJ12-[200,300,500,800,1000]

EPAJ-L2-[40-200/0.01]

EPAJ-L2.5-[40-200/0.01]

EPAJ-L3-[40-300/0.01]

EPAJ-L3.5-[40-300/0.01]

EPAJ-L4-[40-300/0.01]

EPAJ-L4.5-[40-300/0.01]

EPAJ-L5-[40-300/0.01]

EPAJ-L6-[40-1000/0.01]

EPAJ-L7-[40-1000/0.01]

EPAJ-L8-[40-1000/0.01]

EPAJ-L10-[40-1000/0.01]

EPAJ-L12-[40-1000/0.01]

EPAJB2-[40-200/0.01]-P[1.5-1.99/0.01]

EPAJB2.5-[40-200/0.01]-P[2-2.49/0.01]

EPAJB3-[40-300/0.01]-P[2.5-2.99/0.01]

EPAJB3.5-[40-300/0.01]-P[3-3.49/0.01]

EPAJB4-[40-300/0.01]-P[3.5-3.99/0.01]

EPAJB4.5-[40-300/0.01]-P[4-4.49/0.01]

EPAJB5-[40-300/0.01]-P[4.5-4.99/0.01]

EPAJB6-[40-300/0.01]-P[5-5.99/0.01]

EPAJB7-[40-300/0.01]-P[6-6.99/0.01]

EPAJB8-[40-300/0.01]-P[7-7.99/0.01]

EPAJB10-[40-300/0.01]-P[8-9.99/0.01]

EPAJB12-[40-300/0.01]-P[10-11.99/0.01]

EPAJG2-[100,200]-P[1.5-1.99/0.01]

EPAJG2.5-[100,200]-P[2-2.49/0.01]

EPAJG3-[100,200,300]-P[2.5-2.99/0.01]

EPAJG3.5-[100,200,300]-P[3-3.49/0.01]

EPAJG4-[100,200,300]-P[3.5-3.99/0.01]

EPAJG4.5-[100,200,300]-P[4-4.49/0.01]

EPAJG5-[100,200,300]-P[4.5-4.99/0.01]

EPAJG6-[100,200,300]-P[5-5.99/0.01]

EPAJG7-[100,200,300]-P[6-6.99/0.01]

EPAJG8-[100,200,300]-P[7-7.99/0.01]

EPAJG10-[100,200,300]-P[8-9.99/0.01]

EPAJG12-[100,200,300]-P[10-11.99/0.01]

ツバ厚

D/P（軸径）

(mm)

全長公差（代表公差）

仕様

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

4mm(JIS)	2	+5/+0.1	定尺	-	100 ～ 200	10	1個
4mm(JIS)	2.5	+5/+0.1	定尺	-	100 ～ 200	10	1個
4mm(JIS)	3	+5/+0.1	定尺	-	100 ～ 300	10	1個
4mm(JIS)	3.5	+5/+0.1	定尺	-	100 ～ 300	10	1個
6mm(JIS)	4	+5/+0.1	定尺	-	100 ～ 300	10	1個
6mm(JIS)	4.5	+5/+0.1	定尺	-	100 ～ 300	10	1個
6mm(JIS)	5	+5/+0.1	定尺	-	100 ～ 300	10	1個
6mm(JIS)	6	+5/+0.1	定尺	-	100 ～ 1000	10	1個
6mm(JIS)	7	+5/+0.1	定尺	-	100 ～ 1000	10	1個
8mm(JIS)	8	+5/+0.1	定尺	-	100 ～ 1000	10	1個
8mm(JIS)	10	+5/+0.1	定尺	-	100 ～ 1000	10	1個
8mm(JIS)	12	+5/+0.1	定尺	-	200 ～ 1000	10	1個
4mm(JIS)	2	+0.05/0	全長指定	-	40 ～ 200	10	1個
4mm(JIS)	2.5	+0.05/0	全長指定	-	40 ～ 200	10	1個
4mm(JIS)	3	+0.05/0	全長指定	-	40 ～ 300	10	1個
4mm(JIS)	3.5	+0.05/0	全長指定	-	40 ～ 300	10	1個
6mm(JIS)	4	+0.05/0	全長指定	-	40 ～ 300	10	1個
6mm(JIS)	4.5	+0.05/0	全長指定	-	40 ～ 300	10	1個
6mm(JIS)	5	+0.05/0	全長指定	-	40 ～ 300	10	1個
6mm(JIS)	6	+0.05/0	全長指定	-	40 ～ 1000	10	1個
6mm(JIS)	7	+0.05/0	全長指定	-	40 ～ 1000	10	1個
8mm(JIS)	8	+0.05/0	全長指定	-	40 ～ 1000	10	1個
8mm(JIS)	10	+0.05/0	全長指定	-	40 ～ 1000	10	1個
8mm(JIS)	12	+0.05/0	全長指定	-	40 ～ 1000	10	1個
4mm(JIS)	1.5 ～ 1.99	+0.05/0	軸径・全長指定	2	40 ～ 200	10	1個
4mm(JIS)	2 ～ 2.49	+0.05/0	軸径・全長指定	2.5	40 ～ 200	10	1個
4mm(JIS)	2.5 ～ 2.99	+0.05/0	軸径・全長指定	3	40 ～ 300	10	1個
4mm(JIS)	3 ～ 3.49	+0.05/0	軸径・全長指定	3.5	40 ～ 300	10	1個
6mm(JIS)	3.5 ～ 3.99	+0.05/0	軸径・全長指定	4	40 ～ 300	10	1個
6mm(JIS)	4 ～ 4.49	+0.05/0	軸径・全長指定	4.5	40 ～ 300	10	1個
6mm(JIS)	4.5 ～ 4.99	+0.05/0	軸径・全長指定	5	40 ～ 300	10	1個
6mm(JIS)	5 ～ 5.99	+0.05/0	軸径・全長指定	6	40 ～ 300	10	1個
6mm(JIS)	6 ～ 6.99	+0.05/0	軸径・全長指定	7	40 ～ 300	10	1個
8mm(JIS)	7 ～ 7.99	+0.05/0	軸径・全長指定	8	40 ～ 300	10	1個
8mm(JIS)	8 ～ 9.99	+0.05/0	軸径・全長指定	10	40 ～ 300	10	1個
8mm(JIS)	10 ～ 11.99	+0.05/0	軸径・全長指定	12	40 ～ 300	10	1個
4mm(JIS)	1.5 ～ 1.99	+5/+0.1	軸径指定・全長固定	2	100 ～ 200	10	1個
4mm(JIS)	2 ～ 2.49	+5/+0.1	軸径指定・全長固定	2.5	100 ～ 200	10	1個
4mm(JIS)	2.5 ～ 2.99	+5/+0.1	軸径指定・全長固定	3	100 ～ 300	10	1個
4mm(JIS)	3 ～ 3.49	+5/+0.1	軸径指定・全長固定	3.5	100 ～ 300	10	1個
6mm(JIS)	3.5 ～ 3.99	+5/+0.1	軸径指定・全長固定	4	100 ～ 300	10	1個
6mm(JIS)	4 ～ 4.49	+5/+0.1	軸径指定・全長固定	4.5	100 ～ 300	10	1個
6mm(JIS)	4.5 ～ 4.99	+5/+0.1	軸径指定・全長固定	5	100 ～ 300	10	1個
6mm(JIS)	5 ～ 5.99	+5/+0.1	軸径指定・全長固定	6	100 ～ 300	10	1個
6mm(JIS)	6 ～ 6.99	+5/+0.1	軸径指定・全長固定	7	100 ～ 300	10	1個
8mm(JIS)	7 ～ 7.99	+5/+0.1	軸径指定・全長固定	8	100 ～ 300	10	1個
8mm(JIS)	8 ～ 9.99	+5/+0.1	軸径指定・全長固定	10	100 ～ 300	10	1個
8mm(JIS)	10 ～ 11.99	+5/+0.1	軸径指定・全長固定	12	100 ～ 300	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

プリハードンダイス鋼SKD61・ツバ厚JISタイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
