ストレートエジェクタピン -ダイス鋼SKD61/全長指定タイプ/軸径･全長指定タイプ-

カタログ |P.41

4.6

平均満足度4.6

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

4.4

通常出荷日：2 日目

ダイス鋼SKD61・軸径/全長指定タイプのダイカスト用ストレートエジェクタピン...

詳細情報を確認する

材質
SKD61
表面処理
なし
ツバ厚
4mm(T4)
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

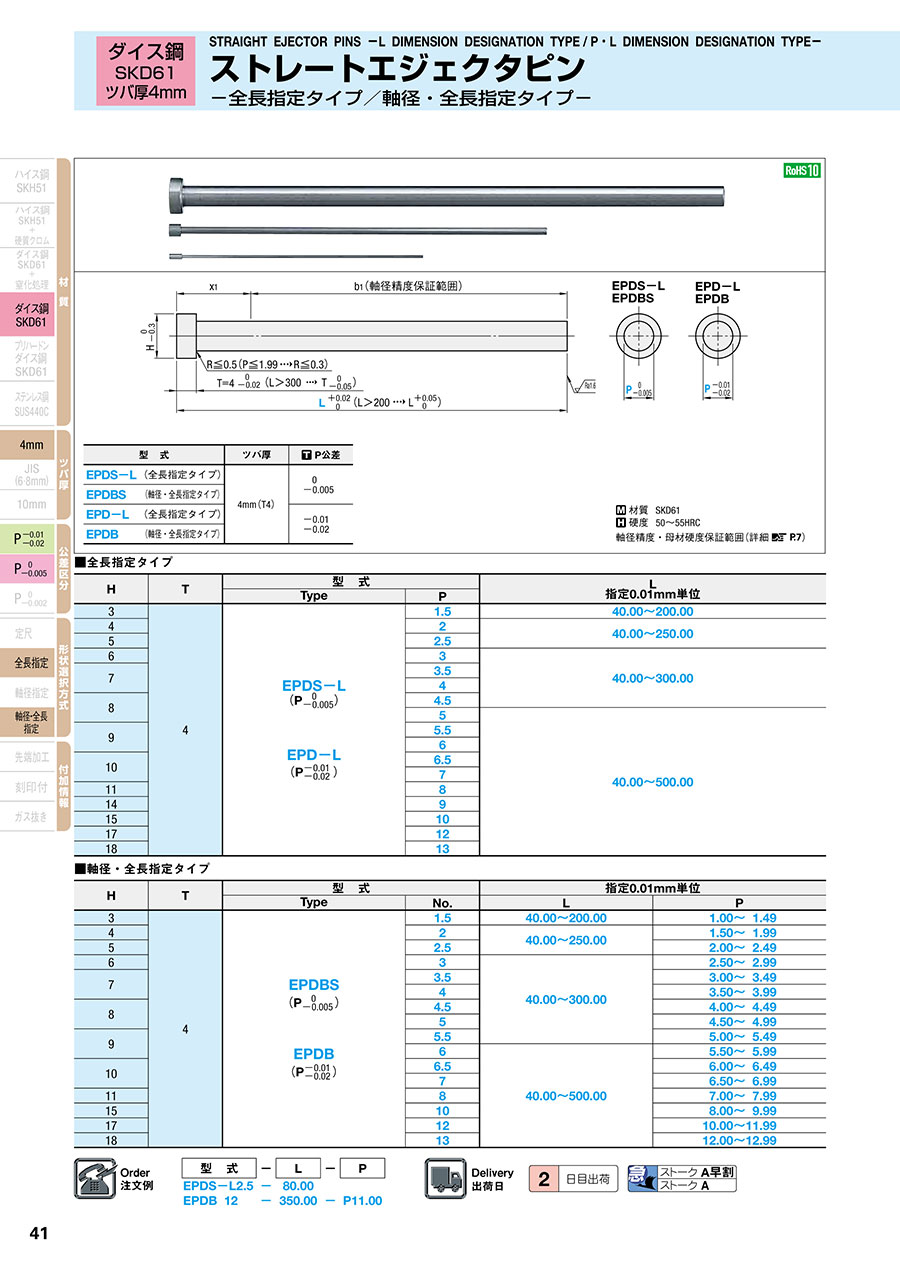

外形図・製品仕様

型式		ツバ厚	P公差
EPDS-L	（全長指定タイプ）	4mm（T4）	0 -0.005
EPDBS	（軸径・全長指定タイプ）		0 -0.005
EPD-L	（全長指定タイプ）		-0.01 -0.02
EPDB	（軸径・全長指定タイプ）		-0.01 -0.02

材質 SKD61
硬度 50～55HRC
軸径精度・母材硬度保証範囲（詳細 P.7）

規格表

■全長指定タイプ

H	T	型式		L 指定0.01mm単位
H	T	Type	P	L 指定0.01mm単位
3	4	EPDS-L （P 0/-0.005） EPD-L （P -0.01/-0.02）	1.5	40.00～200.00
4			2	40.00～250.00
5			2.5	40.00～250.00
6			3	40.00～300.00
7			3.5
7			4
8			4.5
8			5	40.00～500.00
9			5.5
9			6
10			6.5
10			7
11			8
14			9
15			10
17			12
18			13

■軸径・全長指定タイプ

H	T	型式		指定0.01mm単位
H	T	Type	No.	L	P
3	4	EPDBS （P 0/-0.005） EPDB （P -0.01/-0.02）	1.5	40.00～200.00	1.00～1.49
4			2	40.00～250.00	1.50～1.99
5			2.5	40.00～250.00	2.00～2.49
6			3	40.00～300.00	2.50～2.99
7			3.5		3.00～3.49
7			4		3.50～3.99
8			4.5		4.00～4.49
8			5		4.50～4.99
9			5.5		5.00～5.49
9			6	40.00～500.00	5.50～5.99
10			6.5		6.00～6.49
10			7		6.50～6.99
11			8		7.00～7.99
15			10		8.00～9.99
17			12		10.00～11.99
18			13		12.00～12.99
