ストレートエジェクタピン -ダイス鋼SKD61/定尺タイプ,軸径指定･全長固定タイプ-

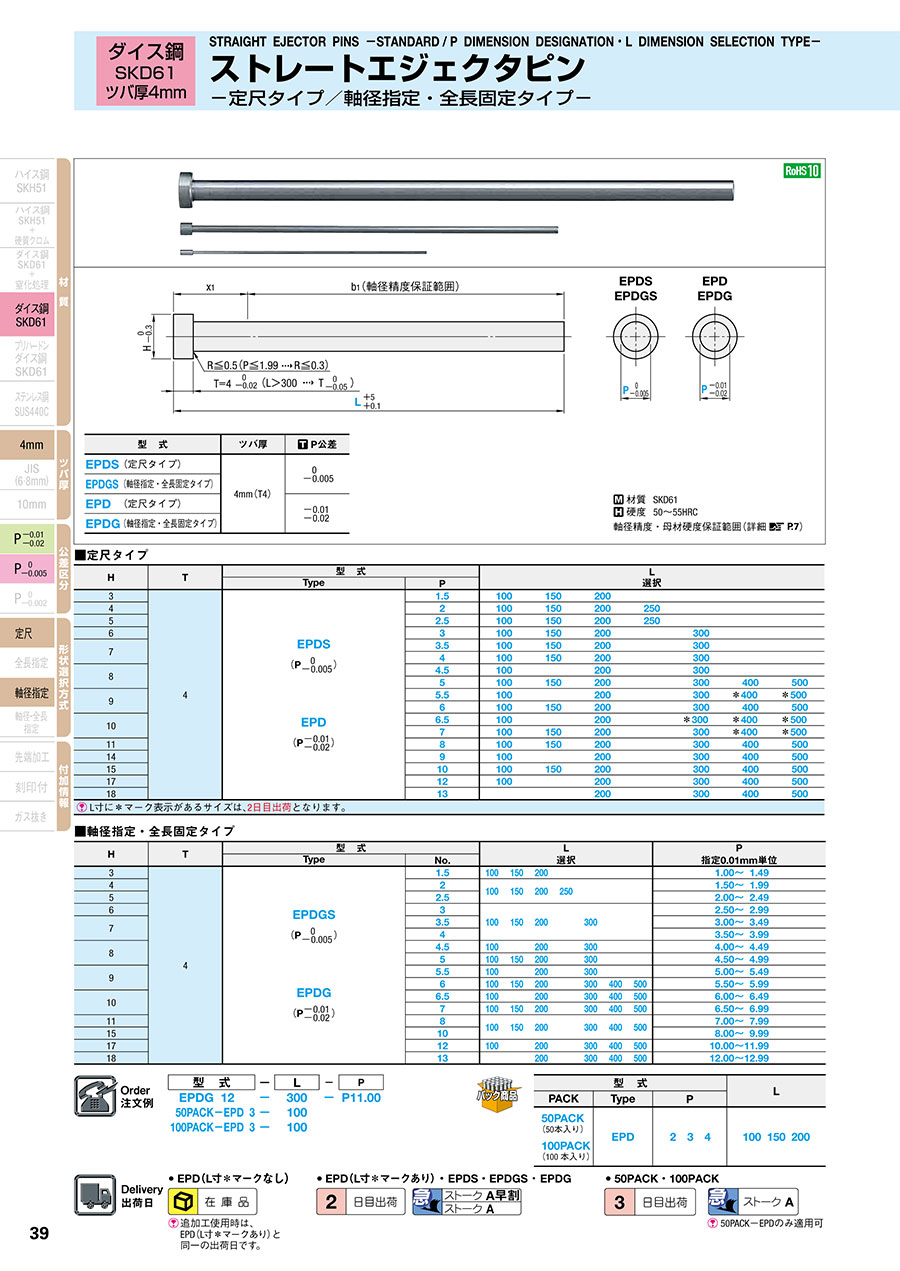

カタログ |P.39

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（10件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-

4.3

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ-

4.6

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

ダイス鋼SKD61・定尺・軸径指定・全長固定タイプのストレートエジェクタピンで...

詳細情報を確認する

材質
SKD61
表面処理
なし
ツバ厚
4mm(T4)
全長公差（代表公差）
+5/+0.1
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が139型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P公差
EPDS （定尺タイプ）	4mm（T4）	0 -0.005
EPDGS （軸径指定・全長固定タイプ		0 -0.005
EPD （定尺タイプ）		-0.01 -0.02
EPDG （軸径指定・全長固定タイプ）		-0.01 -0.02

材質 SKD61
硬度 50～55HRC
軸径精度・母材硬度保証範囲（詳細 P.7）

規格表

■定尺タイプ

H	T	型式		L 選択
H	T	Type	P	L 選択
3	4	EPDS （P 0/-0.005） EPD （P -0.01/-0.02）	1.5	100	150	200
4			2	100	150	200	250
5			2.5	100	150	200	250
6			3	100	150	200		300
7			3.5	100	150	200		300
7			4	100	150	200		300
8			4.5	100		200		300
8			5	100	150	200		300	400	500
9			5.5	100		200		300	※400	※500
9			6	100	150	200		300	400	500
10			6.5	100		200		※300	※400	※500
10			7	100	150	200		300	※400	※500
11			8	100	150	200		300	400	500
14			9	100		200		300	400	500
15			10	100	150	200		300	400	500
17			12	100		200		300	400	500
18			13			200		300	400	500
L寸に※マーク表示があるサイズは、2日目出荷となります。

■軸径指定・全長固定タイプ

H	T	型式		L 選択							P 指定0.01mm単位
H	T	Type	No.	L 選択							P 指定0.01mm単位
3	4	EPDGS （P 0/-0.005） EPDG （P -0.01/-0.02 ）	1.5	100	150	200					1.00～1.49
4			2	100	150	200	250				1.50～1.99
5			2.5	100	150	200	250				2.00～2.49
6			3	100	150	200		300			2.50～2.99
7			3.5								3.00～3.49
7			4								3.50～3.99
8			4.5	100		200		300			4.00～4.49
8			5	100	150	200		300			4.50～4.99
9			5.5	100		200		300			5.00～5.49
9			6	100	150	200		300	400	500	5.50～5.99
10			6.5	100		200		300	400	500	6.00～6.49
10			7	100	150	200		300	400	500	6.50～6.99
11			8	100	150	200		300	400	500	7.00～7.99
15			10	100	150	200		300	400	500	8.00～9.99
17			12	100		200		300	400	500	10.00～11.99
18			13			200		300	400	500	12.00～12.99

型式			L
PACK	Type	P	L
50PACK （50本入り） 100PACK （100本入り）	EPD	2 3 4	100 150 200

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

型番

D/P（軸径）

(mm)

軸径公差（代表公差）

仕様

追加工

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

1.5	-0.01/-0.02	定尺	無し	-	100	10	1個
1.5	-0.01/-0.02	定尺	無し	-	150	10	1個
1.5	-0.01/-0.02	定尺	無し	-	200	10	1個
1.5	-0.01/-0.02	定尺	有り	-	100 ～ 200	10	1個
2	-0.01/-0.02	定尺	無し	-	100	10	1個
2	-0.01/-0.02	定尺	無し	-	150	10	1個
2	-0.01/-0.02	定尺	無し	-	200	10	1個
2	-0.01/-0.02	定尺	無し	-	250	10	1個
2	-0.01/-0.02	定尺	有り	-	100 ～ 250	10	1個
2.5	-0.01/-0.02	定尺	無し	-	100	10	1個
2.5	-0.01/-0.02	定尺	無し	-	150	10	1個
2.5	-0.01/-0.02	定尺	無し	-	200	10	1個
2.5	-0.01/-0.02	定尺	無し	-	250	10	1個
2.5	-0.01/-0.02	定尺	有り	-	100 ～ 250	10	1個
3	-0.01/-0.02	定尺	無し	-	100	10	1個
3	-0.01/-0.02	定尺	無し	-	150	10	1個
3	-0.01/-0.02	定尺	無し	-	200	10	1個
3	-0.01/-0.02	定尺	無し	-	300	10	1個
3	-0.01/-0.02	定尺	有り	-	100 ～ 300	10	1個
3.5	-0.01/-0.02	定尺	無し	-	100	10	1個
3.5	-0.01/-0.02	定尺	無し	-	150	10	1個
3.5	-0.01/-0.02	定尺	無し	-	200	10	1個
3.5	-0.01/-0.02	定尺	無し	-	300	10	1個
3.5	-0.01/-0.02	定尺	有り	-	100 ～ 300	10	1個
4	-0.01/-0.02	定尺	無し	-	100	10	1個
4	-0.01/-0.02	定尺	無し	-	150	10	1個
4	-0.01/-0.02	定尺	無し	-	200	10	1個
4	-0.01/-0.02	定尺	無し	-	300	10	1個
4	-0.01/-0.02	定尺	有り	-	100 ～ 300	10	1個
4.5	-0.01/-0.02	定尺	無し	-	100	10	1個
4.5	-0.01/-0.02	定尺	無し	-	200	10	1個
4.5	-0.01/-0.02	定尺	無し	-	300	10	1個
4.5	-0.01/-0.02	定尺	有り	-	100 ～ 300	10	1個
5	-0.01/-0.02	定尺	無し	-	100	10	1個
5	-0.01/-0.02	定尺	無し	-	150	10	1個
5	-0.01/-0.02	定尺	無し	-	200	10	1個
5	-0.01/-0.02	定尺	無し	-	300	10	1個
5	-0.01/-0.02	定尺	無し	-	400	10	1個
5	-0.01/-0.02	定尺	無し	-	500	10	1個
5	-0.01/-0.02	定尺	有り	-	100 ～ 500	10	1個
5.5	-0.01/-0.02	定尺	無し	-	100	10	1個
5.5	-0.01/-0.02	定尺	無し	-	200	10	1個
5.5	-0.01/-0.02	定尺	無し	-	300	10	1個
5.5	-0.01/-0.02	定尺	有り	-	100 ～ 500	10	1個
6	-0.01/-0.02	定尺	無し	-	100	10	1個
6	-0.01/-0.02	定尺	無し	-	150	10	1個
6	-0.01/-0.02	定尺	無し	-	200	10	1個
6	-0.01/-0.02	定尺	無し	-	300	10	1個
6	-0.01/-0.02	定尺	無し	-	400	10	1個
6	-0.01/-0.02	定尺	無し	-	500	10	1個
6	-0.01/-0.02	定尺	有り	-	100 ～ 500	10	1個
6.5	-0.01/-0.02	定尺	無し	-	100	10	1個
6.5	-0.01/-0.02	定尺	無し	-	200	10	1個
6.5	-0.01/-0.02	定尺	有り	-	100 ～ 500	10	1個
7	-0.01/-0.02	定尺	無し	-	100	10	1個
7	-0.01/-0.02	定尺	無し	-	150	10	1個
7	-0.01/-0.02	定尺	無し	-	200	10	1個
7	-0.01/-0.02	定尺	無し	-	300	10	1個
7	-0.01/-0.02	定尺	有り	-	100 ～ 500	10	1個
8	-0.01/-0.02	定尺	無し	-	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

170円 ( 187円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
- ( - )	2日目
170円 ( 187円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
- ( - )	2日目
170円 ( 187円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
- ( - )	2日目
180円 ( 198円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
- ( - )	2日目
250円 ( 275円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
- ( - )	2日目
260円 ( 286円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
- ( - )	2日目
280円 ( 308円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
- ( - )	2日目
280円 ( 308円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
- ( - )	2日目
290円 ( 319円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
- ( - )	2日目
300円 ( 330円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
- ( - )	2日目
330円 ( 363円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
- ( - )	2日目
330円 ( 363円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
- ( - )	2日目
360円 ( 396円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ダイス鋼SKD61・定尺・軸径指定・全長固定タイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタピン -ダイス鋼SKD61/定尺タイプ,軸径指定･全長固定タイプ-のレビュー

4.4平均満足度：4.410件のレビュー

星5
40%
星4
60%
星3
0%
星2
0%
星1
0%

金型に使用

満足度：5.02023/08/30

成形中のピン折れなど、急に必要になった時にすぐ頼めるので助かります。納期も明確で重宝しています。

0人が参考にしています。

金型部品

満足度：5.02023/06/16

金型のエジェクタプレートに取り付けるピンとして購入しました。今のところ不具合も無く満足しています。

0人が参考にしています。

プラ金型部品

満足度：4.02020/10/13

プラ金型の突き出しピンに使っています。先端を自社で加工するので、これくらいの硬さなら何とか加工できます。よく使います。

0人が参考にしています。

穴埋め

満足度：4.02020/04/30

通常はハイスのピンを使用しますが、製品を埋めたいときに使用します。安価ですので。窒化のとことは上手く削らないとカケること...もっと読む

0人が参考にしています。

プラ型の部品

満足度：4.02019/11/30

プラ型の固定ピンとして使用しています。なんとか削れる程よい硬さなので重宝しています。

0人が参考にしています。

10件全て見る

よくあるご質問（FAQ）

Qストレートエジェクタピンは焼入れされていますか？

焼入れ品ですが箇所により硬度が異なります。カタログP45「母材硬度保証範囲」をご参照ください。
