ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/軸径･全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
ダイス鋼SKD61＋窒化処理・軸径/全長指定タイプのストレートエジェクタピンです。
未確定：候補が31型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

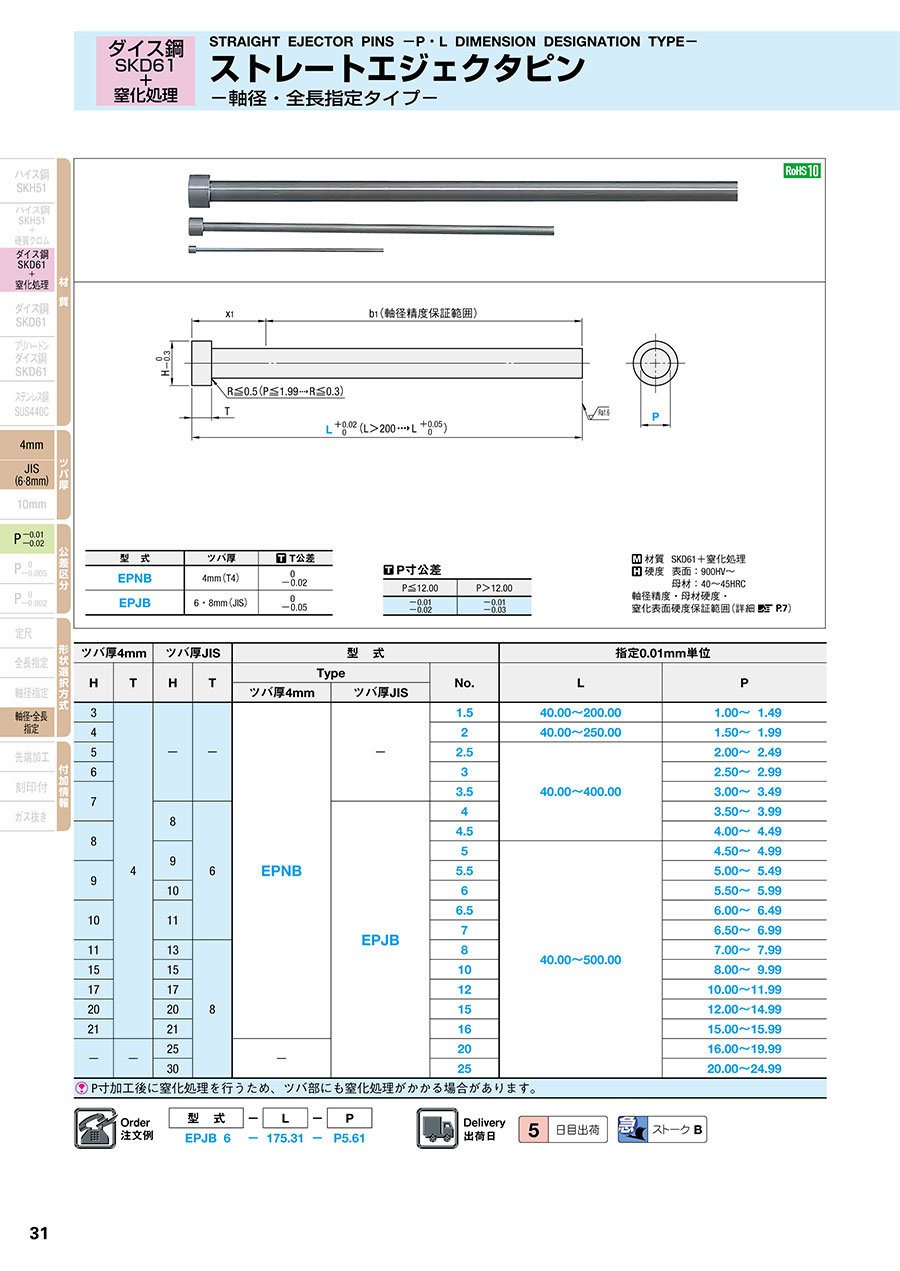

外形図・製品仕様
| 型 式 | ツバ厚 | T公差 |
|---|---|---|
| EPNB | 4mm（T4） | 0 -0.02 |
| EPJB | 6・8mm（JIS） | 0 -0.05 |
| 材質 | SKD61+窒化処理 |
| 硬度 | 表面：900HV～ |
| 母材：40～45HRC |
軸径精度・母材硬度・窒化表面硬度保証範囲（詳細 P.7）
P寸公差
| P≦12.00 | P＞12.00 |
|---|---|
| -0.01 -0.02 | -0.01 -0.03 |
規格表
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | |||||
|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | No. | L | P | |
| ツバ厚4mm | ツバ厚JIS | |||||||
| 3 | 4 | - | - | EPNB | - | 1.5 | 40.00～200.00 | 1.00～1.49 |
| 4 | 2 | 40.00～250.00 | 1.50～1.99 | |||||
| 5 | 2.5 | 40.00～400.00 | 2.00～2.49 | |||||
| 6 | 3 | 2.50～2.99 | ||||||
| 7 | 3.5 | 3.00～3.49 | ||||||
| 8 | 6 | EPJB | 4 | 3.50～3.99 | ||||
| 8 | 4.5 | 4.00～4.49 | ||||||
| 9 | 5 | 40.00～500.00 | 4.50～4.99 | |||||
| 9 | 5.5 | 5.00～5.49 | ||||||
| 10 | 6 | 5.50～5.99 | ||||||
| 10 | 11 | 6.5 | 6.00～6.49 | |||||
| 7 | 6.50～6.99 | |||||||
| 11 | 13 | 8 | 8 | 7.00～7.99 | ||||
| 15 | 15 | 10 | 8.00～9.99 | |||||
| 17 | 17 | 12 | 10.00～11.99 | |||||
| 20 | 20 | 15 | 12.00～14.99 | |||||
| 21 | 21 | 16 | 15.00～15.99 | |||||
| - | - | 25 | - | 20 | 16.00～19.99 | |||
| 30 | 25 | 20.00～24.99 | ||||||
| P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。 | ||||||||
