ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-

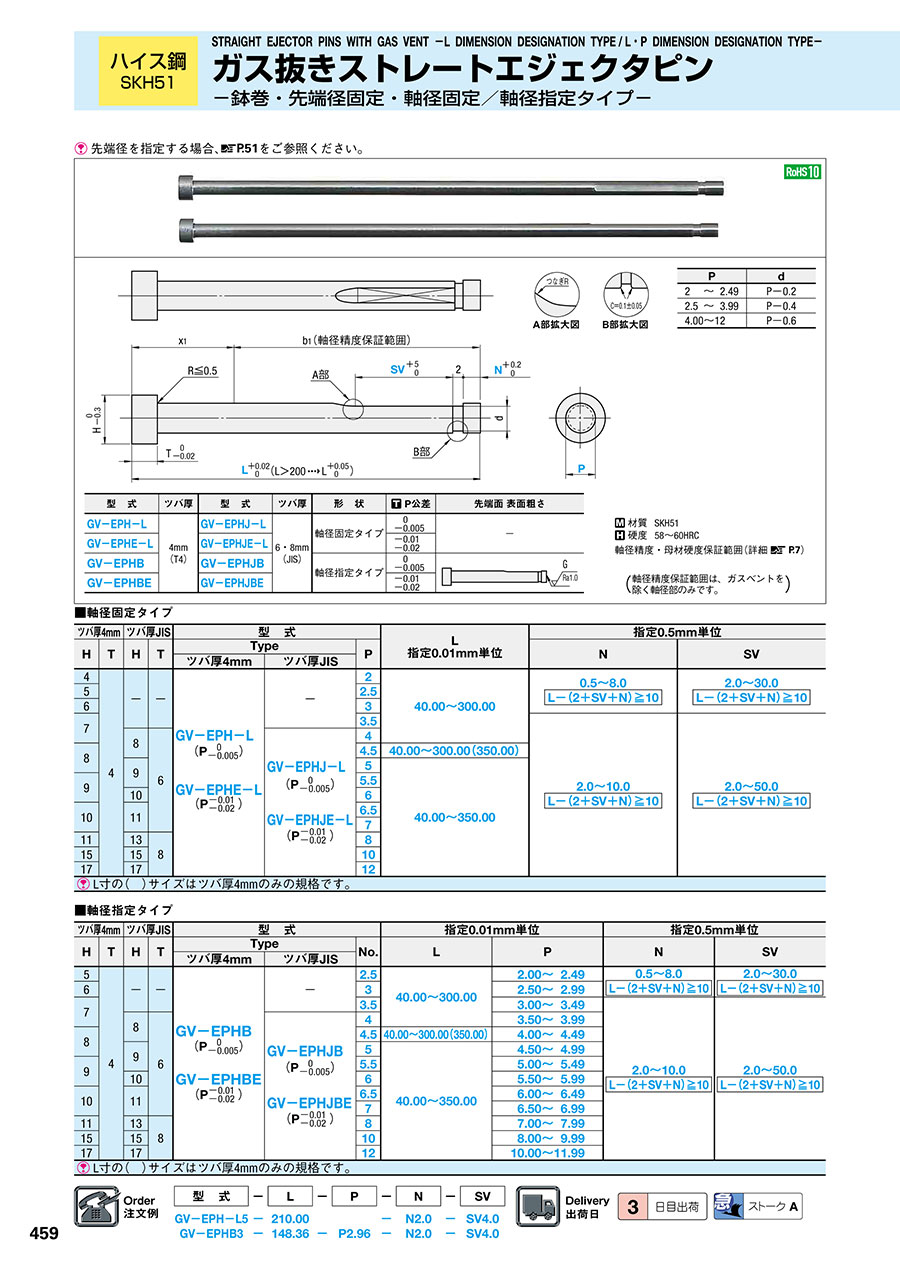

カタログ |P.459

平均満足度4.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜きストレートエジェクタピン -ハイス鋼SKH51/先端径指定/全長，軸径・全長指定タイプ-

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-

通常出荷日：5 日目

ハイス鋼SKH51・軸径/全長指定タイプのガス抜きストレートエジェクタピンです...

詳細情報を確認する

材質
SKH51
表面処理
なし
ガス抜き形状
鉢巻
全長公差（代表公差）
+0.02/0 or +0.05/0
形状タイプ
ガス抜き
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が94型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

先端径を指定する場合、 P.51をご参照ください。

P	d
2～2.49	P−0.2
2.50～3.99	P−0.4
4.00～12	P−0.6

型式	ツバ厚	型式	ツバ厚	形状	P公差	先端面表面粗さ
GV-EPH-L	4mm （T4）	GV-EPHJ-L	6・8mm （JIS）	軸径固定タイプ	0 -0.005	-
GV-EPHE-L		GV-EPHJE-L		軸径固定タイプ	-0.01 -0.02	-
GV-EPHB		GV-EPHJB		軸径指定タイプ	0 -0.005
GV-EPHBE		GV-EPHJBE		軸径指定タイプ	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）

規格表

■軸径固定タイプ

ツバ厚 4mm		ツバ厚 JIS		型式			L 指定0.01mm単位	指定0.5mm単位
H	T	H	T	Type		P		N	SV
H	T	H	T	ツバ厚4mm	ツバ厚JIS	P		N	SV
4	4	-	-	GV-EPH-L （P 0/-0.005） GV-EPHE-L （P-0.01/-0.02 ）	-	2	40.00～300.00	0.5～8.0 L-（2+SV+N）≧10	2.0～30.0 L-（2+SV+N）≧10
5						2.5
6						3
7						3.5		2.0～10.0 L-（2+SV+N）≧10	2.0～50.0 L-（2+SV+N）≧10
7		8	6		GV-EPHJ-L （P 0/-0.005） GV-EPHJE-L （P-0.01/-0.02 ）	4
8		8				4.5	40.00～300.00（350.00）
8		9				5	40.00～350.00
9		9				5.5
9		10				6
10		11				6.5
10		11				7
11		13	8			8
15		15				10
17		17				12
L寸の（）サイズはツバ厚4mmのみの規格です。

■軸径指定タイプ

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位		指定0.5mm単位
H	T	H	T	Type		No.	L	P	N	SV
H	T	H	T	ツバ厚4mm	ツバ厚JIS	No.	L	P	N	SV
5	4	-	-	GV-EPHB （P 0/-0.005） GV-EPHBE （P-0.01/-0.02 ）	-	2.5	40.00～300.00	2.00～2.49	0.5～8.0 L-（2+SV+N）≧10	2.0～30.0 L-（2+SV+N）≧10
6						3		2.50～2.99	0.5～8.0 L-（2+SV+N）≧10	2.0～30.0 L-（2+SV+N）≧10
7						3.5		3.00～3.49	2.0～10.0 L-（2+SV+N）≧10	2.0～50.0 L-（2+SV+N）≧10
7		8	6		GV-EPHJB （P 0/-0.005） GV-EPHJBE （P-0.01/-0.02 ）	4		3.50～3.99
8		8				4.5	40.00～300.00 （350.00）	4.00～4.49
8		9				5	40.00～350.00	4.50～4.99
9		9				5.5		5.00～5.49
9		10				6		5.50～5.99
10		11				6.5		6.00～6.49
10		11				7		6.50～6.99
11		13	8			8		7.00～7.99
15		15				10		8.00～9.99
17		17				12		10.00～11.99
L寸の（）サイズはツバ厚4mmのみの規格です。

注文例

出荷日

追加工

P.9

P.10

型番リスト

表示件数

型番

GV-EPH-L2-[40-300/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPH-L2.5-[40-300/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPH-L3-[40-300/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPH-L3.5-[40-300/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L4-[40-300/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L4.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L5.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L6-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L6.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L7-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L8-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L10-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPH-L12-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB2.5-[40-300/0.01]-P[2-2.49/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPHB3-[40-300/0.01]-P[2.5-2.99/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPHB3.5-[40-300/0.01]-P[3-3.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB4-[40-300/0.01]-P[3.5-3.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB4.5-[40-350/0.01]-P[4-4.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB5-[40-350/0.01]-P[4.5-4.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB5.5-[40-350/0.01]-P[5-5.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB6-[40-350/0.01]-P[5.5-5.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB6.5-[40-350/0.01]-P[6-6.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB7-[40-350/0.01]-P[6.5-6.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB8-[40-350/0.01]-P[7-7.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB10-[40-350/0.01]-P[8-9.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHB12-[40-350/0.01]-P[10-11.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE2.5-[40-300/0.01]-P[2-2.49/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPHBE3-[40-300/0.01]-P[2.5-2.99/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPHBE3.5-[40-300/0.01]-P[3-3.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE4-[40-300/0.01]-P[3.5-3.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE4.5-[40-350/0.01]-P[4-4.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE5-[40-350/0.01]-P[4.5-4.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE5.5-[40-350/0.01]-P[5-5.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE6-[40-350/0.01]-P[5.5-5.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE6.5-[40-350/0.01]-P[6-6.49/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE7-[40-350/0.01]-P[6.5-6.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE8-[40-350/0.01]-P[7-7.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE10-[40-350/0.01]-P[8-9.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHBE12-[40-350/0.01]-P[10-11.99/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L2-[40-300/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPHE-L2.5-[40-300/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPHE-L3-[40-300/0.01]-N[0.5-8/0.5]-SV[2-30/0.5]

GV-EPHE-L3.5-[40-300/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L4-[40-300/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L4.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L5.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L6-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L6.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L7-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L8-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L10-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHE-L12-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHJ-L4-[40-300/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHJ-L4.5-[40-300/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHJ-L5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHJ-L5.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHJ-L6-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

GV-EPHJ-L6.5-[40-350/0.01]-N[2-10/0.5]-SV[2-50/0.5]

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

No.(呼び径)

(mm)

L(全長)

(mm)

タイプ

N(ガス抜き溝位置)

(mm)

SV(平面取り長さ)

(mm)

RoHS?

最小発注数量

4mm(T4)	2	0/-0.005	-	40 ～ 300	全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	2.5	0/-0.005	-	40 ～ 300	全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	3	0/-0.005	-	40 ～ 300	全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	3.5	0/-0.005	-	40 ～ 300	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4	0/-0.005	-	40 ～ 300	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.5	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.5	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6.5	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	7	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	8	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	10	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	12	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	2 ～ 2.49	0/-0.005	2.5	40 ～ 300	軸径・全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	2.5 ～ 2.99	0/-0.005	3	40 ～ 300	軸径・全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	3 ～ 3.49	0/-0.005	3.5	40 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	3.5 ～ 3.99	0/-0.005	4	40 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4 ～ 4.49	0/-0.005	4.5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.5 ～ 4.99	0/-0.005	5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5 ～ 5.49	0/-0.005	5.5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.5 ～ 5.99	0/-0.005	6	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6 ～ 6.49	0/-0.005	6.5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6.5 ～ 6.99	0/-0.005	7	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	7 ～ 7.99	0/-0.005	8	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	8 ～ 9.99	0/-0.005	10	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	10 ～ 11.99	0/-0.005	12	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	2 ～ 2.49	-0.01/-0.02	2.5	40 ～ 300	軸径・全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	2.5 ～ 2.99	-0.01/-0.02	3	40 ～ 300	軸径・全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	3 ～ 3.49	-0.01/-0.02	3.5	40 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	3.5 ～ 3.99	-0.01/-0.02	4	40 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4 ～ 4.49	-0.01/-0.02	4.5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.5 ～ 4.99	-0.01/-0.02	5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5 ～ 5.49	-0.01/-0.02	5.5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.5 ～ 5.99	-0.01/-0.02	6	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6 ～ 6.49	-0.01/-0.02	6.5	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6.5 ～ 6.99	-0.01/-0.02	7	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	7 ～ 7.99	-0.01/-0.02	8	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	8 ～ 9.99	-0.01/-0.02	10	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	10 ～ 11.99	-0.01/-0.02	12	40 ～ 350	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	2	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	2.5	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	3	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.5 ～ 8	2 ～ 30	10	1個
4mm(T4)	3.5	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.5	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.5	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	6.5	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	7	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	8	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	10	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	12	-0.01/-0.02	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4	0/-0.005	-	40 ～ 300	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4.5	0/-0.005	-	40 ～ 300	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5.5	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6.5	0/-0.005	-	40 ～ 350	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ハイス鋼SKH51・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/面カット/軸径・全長指定タイプ-
ダイス鋼SKD61＋窒化処理・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。
ミスミ
ダイカスト用ストレートエジェクタピン -Dタイプ/軸径公差-0.02_-0.04/全長指定-
Dタイプ・軸径公差-0.02_-0.04・全長指定タイプのダイカスト用ストレートエジェクタピンです。
ミスミ
ダイカスト用ストレートエジェクタピン -Dタイプ/軸径公差-0.02_-0.04/定尺タイプ-
Dタイプ・軸径公差-0.02_-0.04・定尺タイプのダイカスト用ストレートエジェクタピンです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-のレビュー

4平均満足度：4.03件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ガス

満足度：4.02021/02/13

ガス抜き設置のピンには社内で加工しなくて済むので非常に助かります

0人が参考にしています。

ガス

満足度：4.02021/02/11

ピンにガス抜きがしてあるので非常に助かりますエラストマ−系統は必要です

0人が参考にしています。

突出し

満足度：4.02020/04/30

ハイスのピンはポリカのガスがたまりやすい所に、客先から依頼されて使用したことがあります。おそらく抜けているかと思いますが...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。

・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ハイス鋼SKH51/先端径指定/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きフィルター付エジェクタピン -ツバ厚4mm/ハイス鋼SKH51/全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	5日目	5日目
材質	SKH51	SKH51	SKD61	SKD61	SKD61	SKH51
表面処理	なし	なし	なし	なし	窒化処理	なし
ガス抜き形状	鉢巻	鉢巻	鉢巻	鉢巻	鉢巻	フィルター付
全長公差（代表公差）	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0
形状タイプ	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き
