ガス抜きストレートエジェクタピン -ハイス鋼SKH51/先端径指定/全長，軸径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・先端径指定・軸径/全長指定タイプのガス抜きストレートエジェ...
詳細情報を確認する商品情報

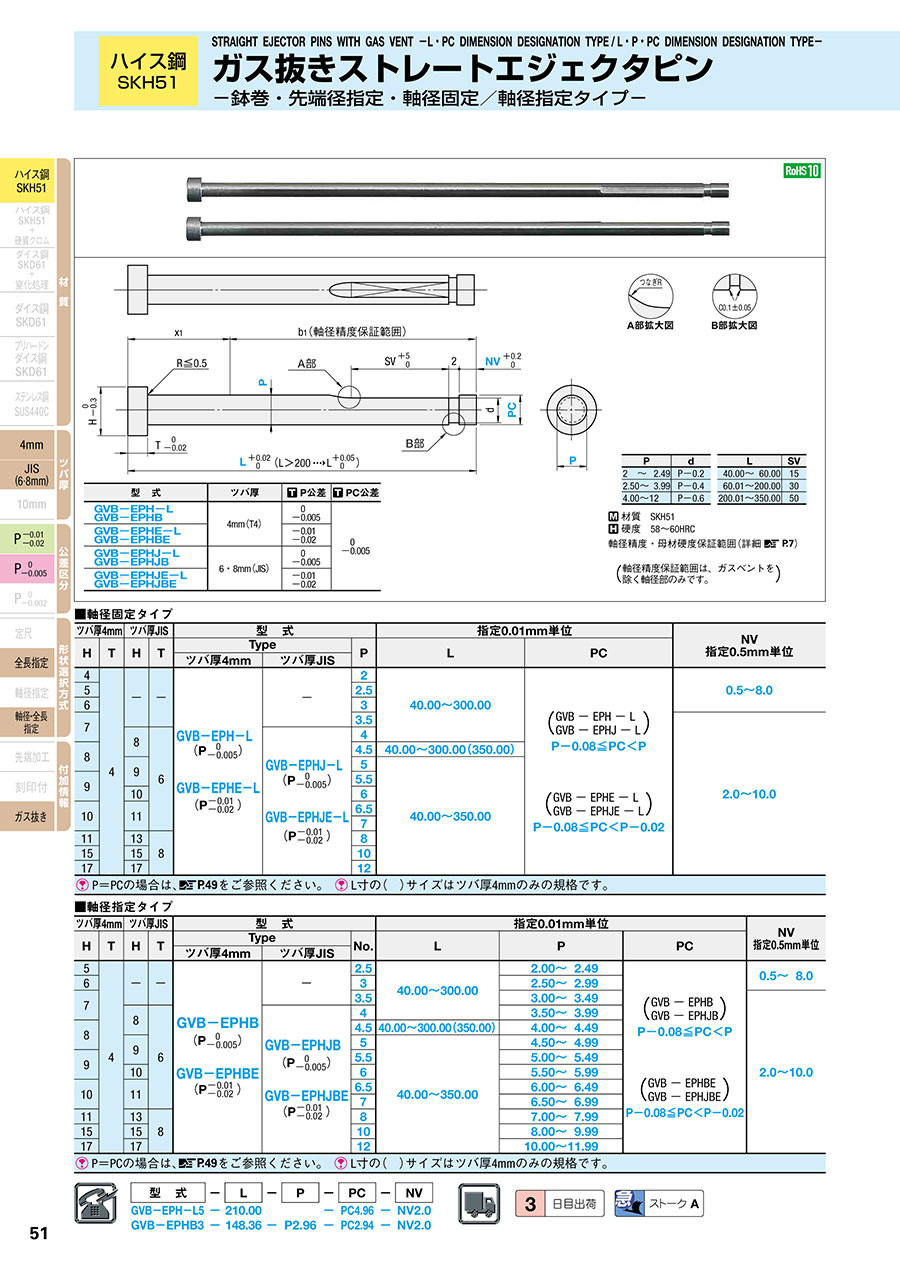

外形図・製品仕様
| P | d | L | SV |
|---|---|---|---|
| 2～2.49 | P−0.2 | 40.00～60.00 | 15 |
| 2.50～3.99 | P−0.4 | 60.01～200.00 | 30 |
| 4.00～12 | P−0.6 | 200.01～350.00 | 50 |
| 型 式 | ツバ厚 | P公差 | PC公差 | |
|---|---|---|---|---|
| GVB-EPH-L GVB-EPHB | 4mm（T4） | 0 -0.005 | 0 -0.005 | |
| GVB-EPHE-L GVB-EPHBE | -0.01 -0.02 | |||
| GVB-EPHJ-L GVB-EPHJB | 6・8mm（JIS） | 0 -0.005 | ||
| GVB-EPHJE-L GVB-EPHJBE | -0.01 -0.02 | |||
材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
規格表
■軸径固定タイプ
| ツバ厚 4mm | ツバ厚 JIS | 型 式 | 指定0.01mm単位 | NV 指定0.5mm 単位 | |||||
|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | P | L | PC | ||
| ツバ厚4mm | ツバ厚JIS | ||||||||
| 4 | 4 | - | - | GVB-EPH-L （P 0/-0.005） GVB-EPHE-L （P-0.01/-0.02 ） | - | 2 | 40.00～300.00 | （GVB - EPH - L / GVB - EPHJ - L） P-0.08≦PC＜P （GVB - EPHE - L / GVB - EPHJE - L） P-0.08≦PC＜P-0.02 | 0.5～8.0 |
| 5 | 2.5 | ||||||||
| 6 | 3 | ||||||||
| 7 | 3.5 | 2.0～10.0 | |||||||
| 8 | 6 | GVB-EPHJ-L （P 0/-0.005） GVB-EPHJE-L （P-0.01/-0.02 ） | 4 | ||||||
| 8 | 4.5 | 40.00～300.00（350.00） | |||||||
| 9 | 5 | 40.00～350.00 | |||||||
| 9 | 5.5 | ||||||||
| 10 | 6 | ||||||||
| 10 | 11 | 6.5 | |||||||
| 7 | |||||||||
| 11 | 13 | 8 | 8 | ||||||
| 15 | 15 | 10 | |||||||
| 17 | 17 | 12 | |||||||
| P＝PCの場合は、 P.49をご参照ください。 L寸の（ ）サイズはツバ厚4mmのみの規格です。 | |||||||||
■軸径指定タイプ
| ツバ厚 4mm | ツバ厚 JIS | 型 式 | 指定0.01mm単位 | NV 指定0.5mm 単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | No. | L | P | PC | ||
| ツバ厚4mm | ツバ厚JIS | |||||||||
| 5 | 4 | - | - | GVB-EPHB （P 0/-0.005） GVB-EPHBE （P-0.01/-0.02 ） | - | 2.5 | 40.00～300.00 | 2.00～2.49 | （GVB - EPHB / GVB - EPHJB） P-0.08≦PC＜P （GVB - EPHBE / GVB - EPHJBE） P-0.08≦PC＜P-0.02 | 0.5～8.0 |
| 6 | 3 | 2.50～2.99 | ||||||||
| 7 | 3.5 | 3.00～3.49 | 2.0～10.0 | |||||||
| 8 | 6 | GVB-EPHJB （P 0/-0.005） GVB-EPHJBE （P-0.01/-0.02 ） | 4 | 3.50～3.99 | ||||||
| 8 | 4.5 | 40.00～300.00 （350.00） | 4.00～4.49 | |||||||
| 9 | 5 | 40.00～350.00 | 4.50～4.99 | |||||||
| 9 | 5.5 | 5.00～5.49 | ||||||||
| 10 | 6 | 5.50～5.99 | ||||||||
| 10 | 11 | 6.5 | 6.00～6.49 | |||||||
| 7 | 6.50～6.99 | |||||||||
| 11 | 13 | 8 | 8 | 7.00～7.99 | ||||||
| 15 | 15 | 10 | 8.00～9.99 | |||||||
| 17 | 17 | 12 | 10.00～11.99 | |||||||
| P＝PCの場合は、 P.49をご参照ください。 L寸の（ ）サイズはツバ厚4mmのみの規格です。 | ||||||||||
注文例
出荷日
追加工
関連情報
■特長
キャビティの内部からエジェクタピンのクリアランスを経由してガスを逃がします。
