ストレートエジェクタピン -ハイス鋼SKH51+硬質クロムメッキタイプ-

カタログ |P.23

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

4.4

通常出荷日：2 日目

ハイス鋼SKH51＋硬質クロムメッキタイプのストレートエジェクタピンです。

詳細情報を確認する

材質
SKH51
表面処理
硬質クロムメッキ
仕様
軸径・全長指定
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が69型番あります。

商品情報
型番リスト
詳細情報

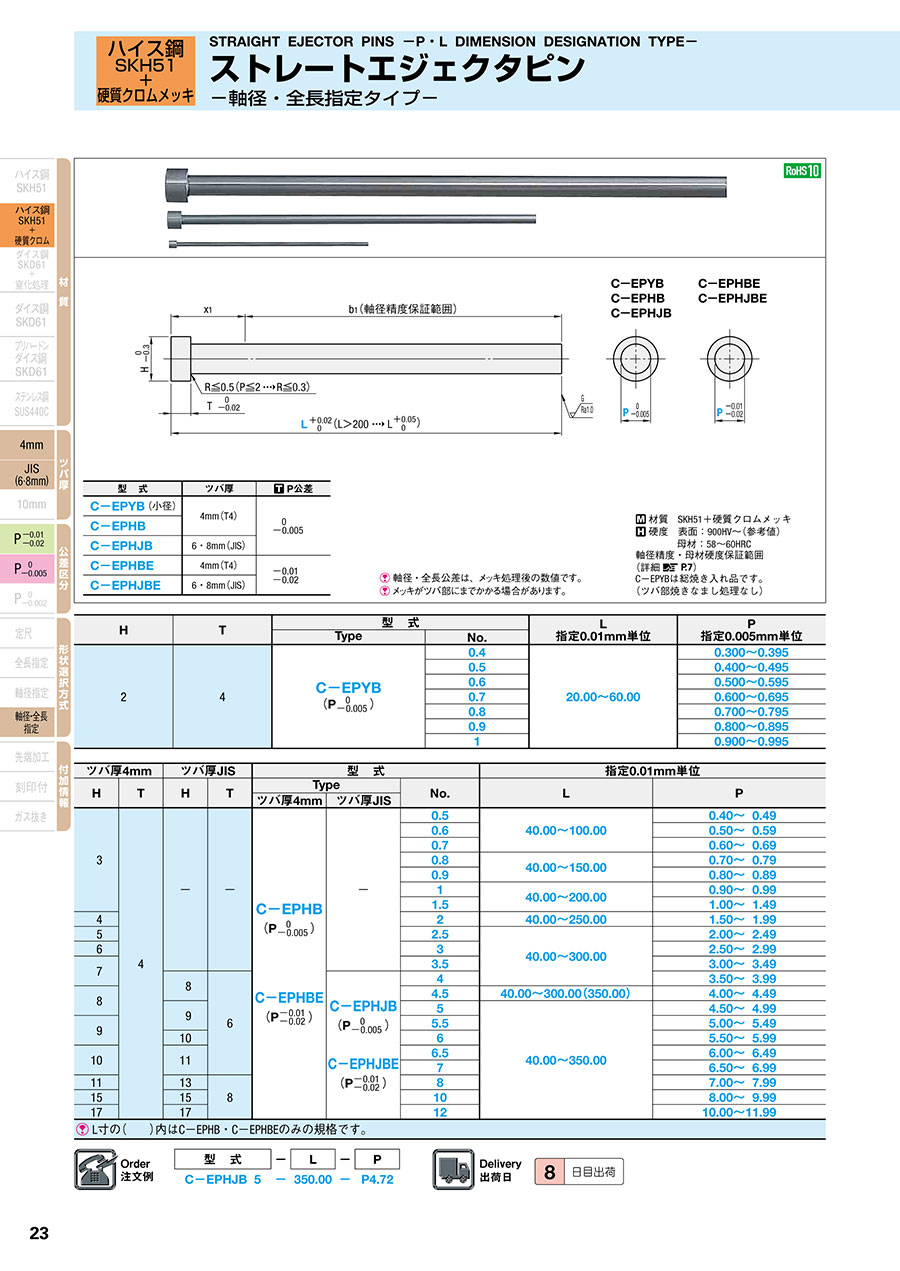

カタログ

商品情報

外形図・製品仕様

軸径・全長公差は、メッキ処理後の数値です。
メッキがツバ部にまでかかる場合があります。

型式	ツバ厚	P公差
C-EPYB （小径）	4mm（T4）	0 -0.005
C-EPHB	4mm（T4）
C-EPHJB	6・8mm（JIS）
C-EPHBE	4mm（T4）	-0.01 -0.02
C-EPHJBE	6・8mm（JIS）	-0.01 -0.02

材質	SKH51+硬質クロムメッキ
硬度	表面：900HV～（参考値）
	母材：58～60HRC

軸径精度・母材硬度保証範囲（詳細 P.7）
CーEPYBは総焼き入れ品です。
（ツバ部焼きなまし処理なし）

規格表

H	T	型式		L 指定0.01mm単位	P 指定0.005mm単位
H	T	Type	No.	L 指定0.01mm単位	P 指定0.005mm単位
2	4	C-EPYB （P 0/-0.005）	0.4	20.00～60.00	0.300～0.395
			0.5		0.400～0.495
			0.6		0.500～0.595
			0.7		0.600～0.695
			0.8		0.700～0.795
			0.9		0.800～0.895
			1		0.900～0.995

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位
H	T	H	T	Type		No.	L	P
H	T	H	T	ツバ厚4mm	ツバ厚JIS	No.	L	P
3	4	-	-	C-EPHB （P 0/-0.005） C-EPHBE （P -0.01/-0.02）	-	0.5	40.00～100.00	0.40～0.49
						0.6		0.50～0.59
						0.7		0.60～0.69
						0.8	40.00～150.00	0.70～0.79
						0.9	40.00～150.00	0.80～0.89
						1	40.00～200.00	0.90～0.99
						1.5	40.00～200.00	1.00～1.49
4						2	40.00～250.00	1.50～1.99
5						2.5	40.00～300.00	2.00～2.49
6						3		2.50～2.99
7						3.5		3.00～3.49
7		8	6		C-EPHJB （P 0/-0.005） C-EPHJBE （P -0.01/-0.02）	4		3.50～3.99
8		8				4.5	40.00～300.00 （350.00）	4.00～4.49
8		9				5	40.00～350.00	4.50～4.99
9		9				5.5		5.00～5.49
9		10				6		5.50～5.99
10		11				6.5		6.00～6.49
10		11				7		6.50～6.99
11		13	8			8		7.00～7.99
15		15				10		8.00～9.99
17		17				12		10.00～11.99
L寸の（）内はC-EPHB・C-EPHBEのみの規格です。

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

型番

C-EPHB0.5-[40-100/0.01]-P[0.4-0.49/0.01]

C-EPHB0.6-[40-100/0.01]-P[0.5-0.59/0.01]

C-EPHB0.7-[40-100/0.01]-P[0.6-0.69/0.01]

C-EPHB0.8-[40-150/0.01]-P[0.7-0.79/0.01]

C-EPHB0.9-[40-150/0.01]-P[0.8-0.89/0.01]

C-EPHB1-[40-200/0.01]-P[0.9-0.99/0.01]

C-EPHB1.5-[40-200/0.01]-P[1-1.49/0.01]

C-EPHB2-[40-250/0.01]-P[1.5-1.99/0.01]

C-EPHB2.5-[40-300/0.01]-P[2-2.49/0.01]

C-EPHB3-[40-300/0.01]-P[2.5-2.99/0.01]

C-EPHB3.5-[40-300/0.01]-P[3-3.49/0.01]

C-EPHB4-[40-300/0.01]-P[3.5-3.99/0.01]

C-EPHB4.5-[40-350/0.01]-P[4-4.49/0.01]

C-EPHB5-[40-350/0.01]-P[4.5-4.99/0.01]

C-EPHB5.5-[40-350/0.01]-P[5-5.49/0.01]

C-EPHB6-[40-350/0.01]-P[5.5-5.99/0.01]

C-EPHB6.5-[40-350/0.01]-P[6-6.49/0.01]

C-EPHB7-[40-350/0.01]-P[6.5-6.99/0.01]

C-EPHB8-[40-350/0.01]-P[7-7.99/0.01]

C-EPHB10-[40-350/0.01]-P[8-9.99/0.01]

C-EPHB12-[40-350/0.01]-P[10-11.99/0.01]

C-EPHBE0.5-[40-100/0.01]-P[0.4-0.49/0.01]

C-EPHBE0.6-[40-100/0.01]-P[0.5-0.59/0.01]

C-EPHBE0.7-[40-100/0.01]-P[0.6-0.69/0.01]

C-EPHBE0.8-[40-150/0.01]-P[0.7-0.79/0.01]

C-EPHBE0.9-[40-150/0.01]-P[0.8-0.89/0.01]

C-EPHBE1-[40-200/0.01]-P[0.9-0.99/0.01]

C-EPHBE1.5-[40-200/0.01]-P[1-1.49/0.01]

C-EPHBE2-[40-250/0.01]-P[1.5-1.99/0.01]

C-EPHBE2.5-[40-300/0.01]-P[2-2.49/0.01]

C-EPHBE3-[40-300/0.01]-P[2.5-2.99/0.01]

C-EPHBE3.5-[40-300/0.01]-P[3-3.49/0.01]

C-EPHBE4-[40-300/0.01]-P[3.5-3.99/0.01]

C-EPHBE4.5-[40-350/0.01]-P[4-4.49/0.01]

C-EPHBE5-[40-350/0.01]-P[4.5-4.99/0.01]

C-EPHBE5.5-[40-350/0.01]-P[5-5.49/0.01]

C-EPHBE6-[40-350/0.01]-P[5.5-5.99/0.01]

C-EPHBE6.5-[40-350/0.01]-P[6-6.49/0.01]

C-EPHBE7-[40-350/0.01]-P[6.5-6.99/0.01]

C-EPHBE8-[40-350/0.01]-P[7-7.99/0.01]

C-EPHBE10-[40-350/0.01]-P[8-9.99/0.01]

C-EPHBE12-[40-350/0.01]-P[10-11.99/0.01]

C-EPHJB4-[40-300/0.01]-P[3.5-3.99/0.01]

C-EPHJB4.5-[40-300/0.01]-P[4-4.49/0.01]

C-EPHJB5-[40-350/0.01]-P[4.5-4.99/0.01]

C-EPHJB5.5-[40-350/0.01]-P[5-5.49/0.01]

C-EPHJB6-[40-350/0.01]-P[5.5-5.99/0.01]

C-EPHJB6.5-[40-350/0.01]-P[6-6.49/0.01]

C-EPHJB7-[40-350/0.01]-P[6.5-6.99/0.01]

C-EPHJB8-[40-350/0.01]-P[7-7.99/0.01]

C-EPHJB10-[40-350/0.01]-P[8-9.99/0.01]

C-EPHJB12-[40-350/0.01]-P[10-11.99/0.01]

C-EPHJBE4-[40-300/0.01]-P[3.5-3.99/0.01]

C-EPHJBE4.5-[40-350/0.01]-P[4-4.49/0.01]

C-EPHJBE5-[40-350/0.01]-P[4.5-4.99/0.01]

C-EPHJBE5.5-[40-350/0.01]-P[5-5.49/0.01]

C-EPHJBE6-[40-350/0.01]-P[5.5-5.99/0.01]

C-EPHJBE6.5-[40-350/0.01]-P[6-6.49/0.01]

C-EPHJBE7-[40-350/0.01]-P[6.5-6.99/0.01]

C-EPHJBE8-[40-350/0.01]-P[7-7.99/0.01]

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

全長公差（代表公差）

No.(呼び径)

(mm)

L(全長)

(mm)

ツバ径タイプ

RoHS?

最小発注数量

4mm(T4)	0.4 ～ 0.49	0/-0.005	+0.02/0	0.5	40 ～ 100	標準タイプ	10	1個
4mm(T4)	0.5 ～ 0.59	0/-0.005	+0.02/0	0.6	40 ～ 100	標準タイプ	10	1個
4mm(T4)	0.6 ～ 0.69	0/-0.005	+0.02/0	0.7	40 ～ 100	標準タイプ	10	1個
4mm(T4)	0.7 ～ 0.79	0/-0.005	+0.02/0	0.8	40 ～ 150	標準タイプ	10	1個
4mm(T4)	0.8 ～ 0.89	0/-0.005	+0.02/0	0.9	40 ～ 150	標準タイプ	10	1個
4mm(T4)	0.9 ～ 0.99	0/-0.005	+0.02/0	1	40 ～ 200	標準タイプ	10	1個
4mm(T4)	1 ～ 1.49	0/-0.005	+0.02/0	1.5	40 ～ 200	標準タイプ	10	1個
4mm(T4)	1.5 ～ 1.99	0/-0.005	+0.02/0 or +0.05/0	2	40 ～ 250	標準タイプ	10	1個
4mm(T4)	2 ～ 2.49	0/-0.005	+0.02/0 or +0.05/0	2.5	40 ～ 300	標準タイプ	10	1個
4mm(T4)	2.5 ～ 2.99	0/-0.005	+0.02/0 or +0.05/0	3	40 ～ 300	標準タイプ	10	1個
4mm(T4)	3 ～ 3.49	0/-0.005	+0.02/0 or +0.05/0	3.5	40 ～ 300	標準タイプ	10	1個
4mm(T4)	3.5 ～ 3.99	0/-0.005	+0.02/0 or +0.05/0	4	40 ～ 300	標準タイプ	10	1個
4mm(T4)	4 ～ 4.49	0/-0.005	+0.02/0 or +0.05/0	4.5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	4.5 ～ 4.99	0/-0.005	+0.02/0 or +0.05/0	5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	5 ～ 5.49	0/-0.005	+0.02/0 or +0.05/0	5.5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	5.5 ～ 5.99	0/-0.005	+0.02/0 or +0.05/0	6	40 ～ 350	標準タイプ	10	1個
4mm(T4)	6 ～ 6.49	0/-0.005	+0.02/0 or +0.05/0	6.5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	6.5 ～ 6.99	0/-0.005	+0.02/0 or +0.05/0	7	40 ～ 350	標準タイプ	10	1個
4mm(T4)	7 ～ 7.99	0/-0.005	+0.02/0 or +0.05/0	8	40 ～ 350	標準タイプ	10	1個
4mm(T4)	8 ～ 9.99	0/-0.005	+0.02/0 or +0.05/0	10	40 ～ 350	標準タイプ	10	1個
4mm(T4)	10 ～ 11.99	0/-0.005	+0.02/0 or +0.05/0	12	40 ～ 350	標準タイプ	10	1個
4mm(T4)	0.4 ～ 0.49	-0.01/-0.02	+0.02/0	0.5	40 ～ 100	標準タイプ	10	1個
4mm(T4)	0.5 ～ 0.59	-0.01/-0.02	+0.02/0	0.6	40 ～ 100	標準タイプ	10	1個
4mm(T4)	0.6 ～ 0.69	-0.01/-0.02	+0.02/0	0.7	40 ～ 100	標準タイプ	10	1個
4mm(T4)	0.7 ～ 0.79	-0.01/-0.02	+0.02/0	0.8	40 ～ 150	標準タイプ	10	1個
4mm(T4)	0.8 ～ 0.89	-0.01/-0.02	+0.02/0	0.9	40 ～ 150	標準タイプ	10	1個
4mm(T4)	0.9 ～ 0.99	-0.01/-0.02	+0.02/0	1	40 ～ 200	標準タイプ	10	1個
4mm(T4)	1 ～ 1.49	-0.01/-0.02	+0.02/0	1.5	40 ～ 200	標準タイプ	10	1個
4mm(T4)	1.5 ～ 1.99	-0.01/-0.02	+0.02/0 or +0.05/0	2	40 ～ 250	標準タイプ	10	1個
4mm(T4)	2 ～ 2.49	-0.01/-0.02	+0.02/0 or +0.05/0	2.5	40 ～ 300	標準タイプ	10	1個
4mm(T4)	2.5 ～ 2.99	-0.01/-0.02	+0.02/0 or +0.05/0	3	40 ～ 300	標準タイプ	10	1個
4mm(T4)	3 ～ 3.49	-0.01/-0.02	+0.02/0 or +0.05/0	3.5	40 ～ 300	標準タイプ	10	1個
4mm(T4)	3.5 ～ 3.99	-0.01/-0.02	+0.02/0 or +0.05/0	4	40 ～ 300	標準タイプ	10	1個
4mm(T4)	4 ～ 4.49	-0.01/-0.02	+0.02/0 or +0.05/0	4.5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	4.5 ～ 4.99	-0.01/-0.02	+0.02/0 or +0.05/0	5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	5 ～ 5.49	-0.01/-0.02	+0.02/0 or +0.05/0	5.5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	5.5 ～ 5.99	-0.01/-0.02	+0.02/0 or +0.05/0	6	40 ～ 350	標準タイプ	10	1個
4mm(T4)	6 ～ 6.49	-0.01/-0.02	+0.02/0 or +0.05/0	6.5	40 ～ 350	標準タイプ	10	1個
4mm(T4)	6.5 ～ 6.99	-0.01/-0.02	+0.02/0 or +0.05/0	7	40 ～ 350	標準タイプ	10	1個
4mm(T4)	7 ～ 7.99	-0.01/-0.02	+0.02/0 or +0.05/0	8	40 ～ 350	標準タイプ	10	1個
4mm(T4)	8 ～ 9.99	-0.01/-0.02	+0.02/0 or +0.05/0	10	40 ～ 350	標準タイプ	10	1個
4mm(T4)	10 ～ 11.99	-0.01/-0.02	+0.02/0 or +0.05/0	12	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	3.5 ～ 3.99	0/-0.005	+0.02/0 or +0.05/0	4	40 ～ 300	標準タイプ	10	1個
6mm(JIS)	4 ～ 4.49	0/-0.005	+0.02/0 or +0.05/0	4.5	40 ～ 300	標準タイプ	10	1個
6mm(JIS)	4.5 ～ 4.99	0/-0.005	+0.02/0 or +0.05/0	5	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	5 ～ 5.49	0/-0.005	+0.02/0 or +0.05/0	5.5	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	5.5 ～ 5.99	0/-0.005	+0.02/0 or +0.05/0	6	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	6 ～ 6.49	0/-0.005	+0.02/0 or +0.05/0	6.5	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	6.5 ～ 6.99	0/-0.005	+0.02/0 or +0.05/0	7	40 ～ 350	標準タイプ	10	1個
8mm(JIS)	7 ～ 7.99	0/-0.005	+0.02/0 or +0.05/0	8	40 ～ 350	標準タイプ	10	1個
8mm(JIS)	8 ～ 9.99	0/-0.005	+0.02/0 or +0.05/0	10	40 ～ 350	標準タイプ	10	1個
8mm(JIS)	10 ～ 11.99	0/-0.005	+0.02/0 or +0.05/0	12	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	3.5 ～ 3.99	-0.01/-0.02	+0.02/0 or +0.05/0	4	40 ～ 300	標準タイプ	10	1個
6mm(JIS)	4 ～ 4.49	-0.01/-0.02	+0.02/0 or +0.05/0	4.5	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	4.5 ～ 4.99	-0.01/-0.02	+0.02/0 or +0.05/0	5	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	5 ～ 5.49	-0.01/-0.02	+0.02/0 or +0.05/0	5.5	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	5.5 ～ 5.99	-0.01/-0.02	+0.02/0 or +0.05/0	6	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	6 ～ 6.49	-0.01/-0.02	+0.02/0 or +0.05/0	6.5	40 ～ 350	標準タイプ	10	1個
6mm(JIS)	6.5 ～ 6.99	-0.01/-0.02	+0.02/0 or +0.05/0	7	40 ～ 350	標準タイプ	10	1個
8mm(JIS)	7 ～ 7.99	-0.01/-0.02	+0.02/0 or +0.05/0	8	40 ～ 350	標準タイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

基本情報

基本情報

ハイス鋼SKH51＋硬質クロムメッキタイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタピン -ハイス鋼SKH51+硬質クロムメッキタイプ-のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プラ型

満足度：4.02022/03/13

昔、フッ素樹脂の金型に耐腐食の観点でつかいました。いまのところ戻ってきていません。

0人が参考にしています。

金型

満足度：4.02019/10/30

軸径、全長、ツバの厚さ、公差まで選択でき、バリエーションが豊富だと思いました。また購入します。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qストレートエジェクタピンは、エジェクタピンの先にバリがありますか？

バリを取ると先がダレてしまう為、バリは取っていません。

Qエジェクタピンの材質で使用されているSKH51は、一般的に焼き入れ後の硬度HRC 62～64前後で使用されることが多いと思うのですが、ミスミのエジェクタピンの硬度はHRC58～60で設定されています。

一般的な硬さであるHRC62～64では使用に想定される靭性が得られない為、靭性を持たせるためにHRC58～60に設定しております。
