ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/軸径指定･全長固定タイプ-

カタログ |P.17

通常単価(税別): -

税込単価: -

通常出荷日：3日目一部当日出荷可能

ハイス鋼SKH51・ツバ厚4mm・軸径指定・全長固定タイプのストレートエジェクタピンです。

4.34.3

よく一緒に見られています

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ-

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

通常出荷日：2 日目～

未確定：候補が69型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

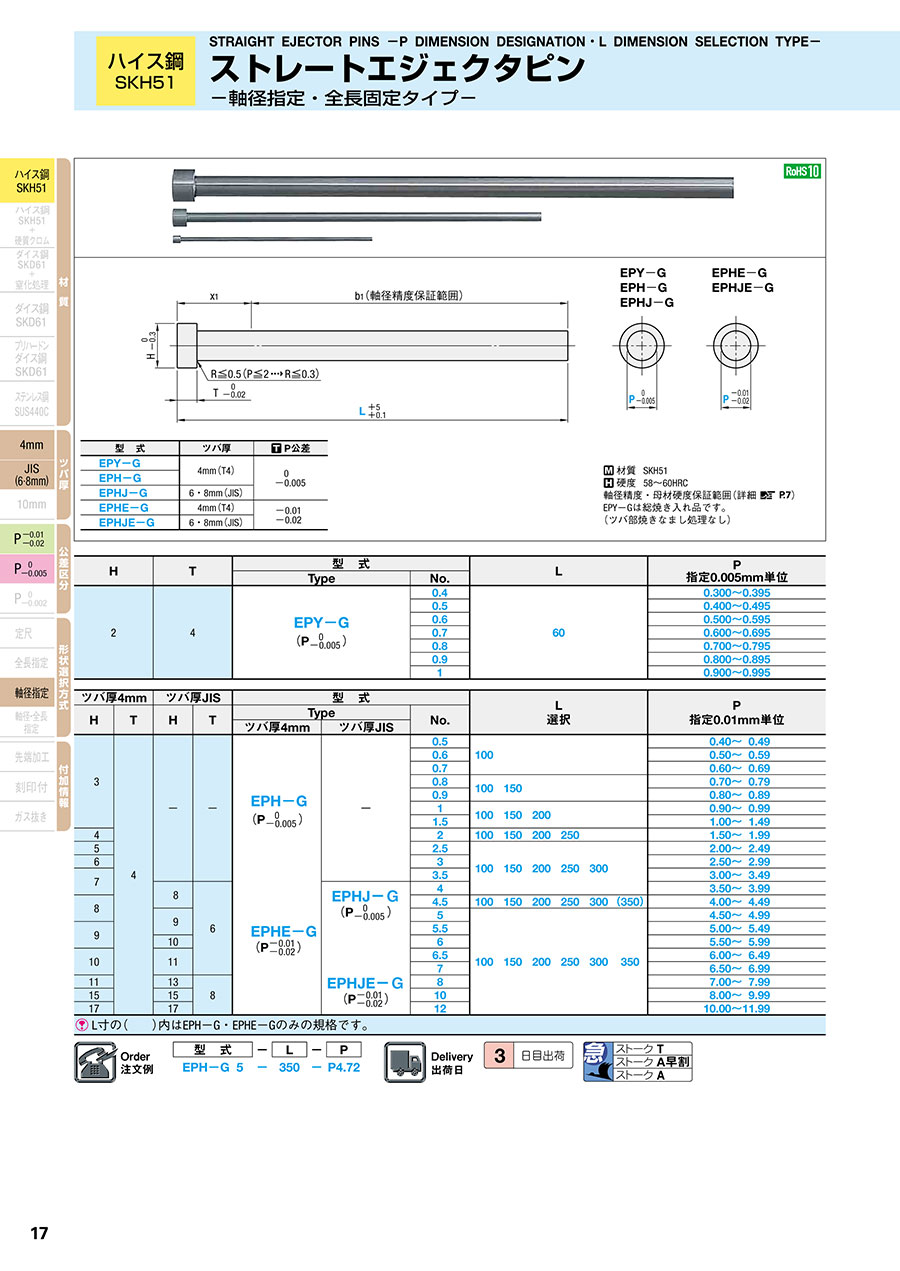

カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P公差
EPY-G	4mm（T4）	0 -0.005
EPH-G	4mm（T4）
EPHJ-G	6・8mm（JIS）
EPHE-G	4mm（T4）	-0.01 -0.02
EPHJE-G	6・8mm（JIS）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）
EPYーGは総焼き入れ品です。
（ツバ部焼きなまし処理なし）

規格表

H	T	型式		L	P 指定0.005mm単位
H	T	Type	No.	L	P 指定0.005mm単位
2	4	EPY-G （P 0/-0.005）	0.4	60	0.300～0.395
			0.5		0.400～0.495
			0.6		0.500～0.595
			0.7		0.600～0.695
			0.8		0.700～0.795
			0.9		0.800～0.895
			1		0.900～0.995

ツバ厚4mm		ツバ厚JIS		型式			L 選択						P 指定0.01mm単位
H	T	H	T	Type		No.
H	T	H	T	ツバ厚4mm	ツバ厚JIS	No.
3	4	-	-	EPH-G （P 0/-0.005）	-	0.5	100						0.40～0.49
						0.6							0.50～0.59
						0.7							0.60～0.69
						0.8	100	150					0.70～0.79
						0.9	100	150					0.80～0.89
						1	100	150	200				0.90～0.99
						1.5	100	150	200				1.00～1.49
4						2	100	150	200	250			1.50～1.99
5						2.5	100	150	200	250	300		2.00～2.49
6						3							2.50～2.99
7						3.5							3.00～3.49
7		8	6	EPHE-G （P -0.01/-0.02）	EPHJーG （P 0/-0.005） EPHJEーG （P -0.01/-0.02）	4							3.50～3.99
8		8				4.5	100	150	200	250	300	（350）	4.00～4.49
8		9				5	100	150	200	250	300	350	4.50～4.99
9		9				5.5							5.00～5.49
9		10				6							5.50～5.99
10		11				6.5							6.00～6.49
10		11				7							6.50～6.99
11		13	8			8							7.00～7.99
15		15				10							8.00～9.99
17		17				12							10.00～11.99
L寸の（）内はEPH-G・EPHE-Gのみの規格です。

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

型番

EPH-G0.5-100-P[0.4-0.49/0.01]

EPH-G0.6-100-P[0.5-0.59/0.01]

EPH-G0.7-100-P[0.6-0.69/0.01]

EPH-G0.8-[100,150]-P[0.7-0.79/0.01]

EPH-G0.9-[100,150]-P[0.8-0.89/0.01]

EPH-G1-[100,150,200]-P[0.9-0.99/0.01]

EPH-G1.5-[100,150,200]-P[1-1.49/0.01]

EPH-G2-[100,150,200,250]-P[1.5-1.99/0.01]

EPH-G2.5-[100,150,200,250,300]-P[2-2.49/0.01]

EPH-G3-[100,150,200,250,300]-P[2.5-2.99/0.01]

EPH-G3.5-[100,150,200,250,300]-P[3-3.49/0.01]

EPH-G4-[100,150,200,250,300]-P[3.5-3.99/0.01]

EPH-G4.5-[100,150,200,250,300,350]-P[4-4.49/0.01]

EPH-G5-[100,150,200,250,300,350]-P[4.5-4.99/0.01]

EPH-G5.5-[100,150,200,250,300,350]-P[5-5.49/0.01]

EPH-G6-[100,150,200,250,300,350]-P[5.5-5.99/0.01]

EPH-G6.5-[100,150,200,250,300,350]-P[6-6.49/0.01]

EPH-G7-[100,150,200,250,300,350]-P[6.5-6.99/0.01]

EPH-G8-[100,150,200,250,300,350]-P[7-7.99/0.01]

EPH-G10-[100,150,200,250,300,350]-P[8-9.99/0.01]

EPH-G12-[100,150,200,250,300,350]-P[10-11.99/0.01]

EPHE-G0.5-100-P[0.4-0.49/0.01]

EPHE-G0.6-100-P[0.5-0.59/0.01]

EPHE-G0.7-100-P[0.6-0.69/0.01]

EPHE-G0.8-[100,150]-P[0.7-0.79/0.01]

EPHE-G0.9-[100,150]-P[0.8-0.89/0.01]

EPHE-G1-[100,150,200]-P[0.9-0.99/0.01]

EPHE-G1.5-[100,150,200]-P[1-1.49/0.01]

EPHE-G2-[100,150,200,250]-P[1.5-1.99/0.01]

EPHE-G2.5-[100,150,200,250,300]-P[2-2.49/0.01]

EPHE-G3-[100,150,200,250,300]-P[2.5-2.99/0.01]

EPHE-G3.5-[100,150,200,250,300]-P[3-3.49/0.01]

EPHE-G4-[100,150,200,250,300]-P[3.5-3.99/0.01]

EPHE-G4.5-[100,150,200,250,300,350]-P[4-4.49/0.01]

EPHE-G5-[100,150,200,250,300,350]-P[4.5-4.99/0.01]

EPHE-G5.5-[100,150,200,250,300,350]-P[5-5.49/0.01]

EPHE-G6-[100,150,200,250,300,350]-P[5.5-5.99/0.01]

EPHE-G6.5-[100,150,200,250,300,350]-P[6-6.49/0.01]

EPHE-G7-[100,150,200,250,300,350]-P[6.5-6.99/0.01]

EPHE-G8-[100,150,200,250,300,350]-P[7-7.99/0.01]

EPHE-G10-[100,150,200,250,300,350]-P[8-9.99/0.01]

EPHE-G12-[100,150,200,250,300,350]-P[10-11.99/0.01]

EPHJ-G4-[100,150,200,250,300]-P[3.5-3.99/0.01]

EPHJ-G4.5-[100,150,200,250,300,350]-P[4-4.49/0.01]

EPHJ-G5-[100,150,200,250,300,350]-P[4.5-4.99/0.01]

EPHJ-G5.5-[100,150,200,250,300,350]-P[5-5.49/0.01]

EPHJ-G6-[100,150,200,250,300,350]-P[5.5-5.99/0.01]

EPHJ-G6.5-[100,150,200,250,300,350]-P[6-6.49/0.01]

EPHJ-G7-[100,150,200,250,300,350]-P[6.5-6.99/0.01]

EPHJ-G8-[100,150,200,250,300,350]-P[7-7.99/0.01]

EPHJ-G10-[100,150,200,250,300,350]-P[8-9.99/0.01]

EPHJ-G12-[100,150,200,250,300,350]-P[10-11.99/0.01]

EPHJE-G4-[100,150,200,250,300]-P[3.5-3.99/0.01]

EPHJE-G4.5-[100,150,200,250,300,350]-P[4-4.49/0.01]

EPHJE-G5-[100,150,200,250,300,350]-P[4.5-4.99/0.01]

EPHJE-G5.5-[100,150,200,250,300,350]-P[5-5.49/0.01]

EPHJE-G6-[100,150,200,250,300,350]-P[5.5-5.99/0.01]

EPHJE-G6.5-[100,150,200,250,300,350]-P[6-6.49/0.01]

EPHJE-G7-[100,150,200,250,300,350]-P[6.5-6.99/0.01]

EPHJE-G8-[100,150,200,250,300,350]-P[7-7.99/0.01]

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

No.(呼び径)

(mm)

L(全長)

(mm)

ツバ径タイプ

RoHS?

最小発注数量

4mm(T4)	0.4 ～ 0.49	0/-0.005	0.5	100	標準タイプ	10	1個
4mm(T4)	0.5 ～ 0.59	0/-0.005	0.6	100	標準タイプ	10	1個
4mm(T4)	0.6 ～ 0.69	0/-0.005	0.7	100	標準タイプ	10	1個
4mm(T4)	0.7 ～ 0.79	0/-0.005	0.8	100 ～ 150	標準タイプ	10	1個
4mm(T4)	0.8 ～ 0.89	0/-0.005	0.9	100 ～ 150	標準タイプ	10	1個
4mm(T4)	0.9 ～ 0.99	0/-0.005	1	100 ～ 200	標準タイプ	10	1個
4mm(T4)	1 ～ 1.49	0/-0.005	1.5	100 ～ 200	標準タイプ	10	1個
4mm(T4)	1.5 ～ 1.99	0/-0.005	2	100 ～ 250	標準タイプ	10	1個
4mm(T4)	2 ～ 2.49	0/-0.005	2.5	100 ～ 300	標準タイプ	10	1個
4mm(T4)	2.5 ～ 2.99	0/-0.005	3	100 ～ 300	標準タイプ	10	1個
4mm(T4)	3 ～ 3.49	0/-0.005	3.5	100 ～ 300	標準タイプ	10	1個
4mm(T4)	3.5 ～ 3.99	0/-0.005	4	100 ～ 300	標準タイプ	10	1個
4mm(T4)	4 ～ 4.49	0/-0.005	4.5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	4.5 ～ 4.99	0/-0.005	5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	5 ～ 5.49	0/-0.005	5.5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	5.5 ～ 5.99	0/-0.005	6	100 ～ 350	標準タイプ	10	1個
4mm(T4)	6 ～ 6.49	0/-0.005	6.5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	6.5 ～ 6.99	0/-0.005	7	100 ～ 350	標準タイプ	10	1個
4mm(T4)	7 ～ 7.99	0/-0.005	8	100 ～ 350	標準タイプ	10	1個
4mm(T4)	8 ～ 9.99	0/-0.005	10	100 ～ 350	標準タイプ	10	1個
4mm(T4)	10 ～ 11.99	0/-0.005	12	100 ～ 350	標準タイプ	10	1個
4mm(T4)	0.4 ～ 0.49	-0.01/-0.02	0.5	100	標準タイプ	10	1個
4mm(T4)	0.5 ～ 0.59	-0.01/-0.02	0.6	100	標準タイプ	10	1個
4mm(T4)	0.6 ～ 0.69	-0.01/-0.02	0.7	100	標準タイプ	10	1個
4mm(T4)	0.7 ～ 0.79	-0.01/-0.02	0.8	100 ～ 150	標準タイプ	10	1個
4mm(T4)	0.8 ～ 0.89	-0.01/-0.02	0.9	100 ～ 150	標準タイプ	10	1個
4mm(T4)	0.9 ～ 0.99	-0.01/-0.02	1	100 ～ 200	標準タイプ	10	1個
4mm(T4)	1 ～ 1.49	-0.01/-0.02	1.5	100 ～ 200	標準タイプ	10	1個
4mm(T4)	1.5 ～ 1.99	-0.01/-0.02	2	100 ～ 250	標準タイプ	10	1個
4mm(T4)	2 ～ 2.49	-0.01/-0.02	2.5	100 ～ 300	標準タイプ	10	1個
4mm(T4)	2.5 ～ 2.99	-0.01/-0.02	3	100 ～ 300	標準タイプ	10	1個
4mm(T4)	3 ～ 3.49	-0.01/-0.02	3.5	100 ～ 300	標準タイプ	10	1個
4mm(T4)	3.5 ～ 3.99	-0.01/-0.02	4	100 ～ 300	標準タイプ	10	1個
4mm(T4)	4 ～ 4.49	-0.01/-0.02	4.5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	4.5 ～ 4.99	-0.01/-0.02	5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	5 ～ 5.49	-0.01/-0.02	5.5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	5.5 ～ 5.99	-0.01/-0.02	6	100 ～ 350	標準タイプ	10	1個
4mm(T4)	6 ～ 6.49	-0.01/-0.02	6.5	100 ～ 350	標準タイプ	10	1個
4mm(T4)	6.5 ～ 6.99	-0.01/-0.02	7	100 ～ 350	標準タイプ	10	1個
4mm(T4)	7 ～ 7.99	-0.01/-0.02	8	100 ～ 350	標準タイプ	10	1個
4mm(T4)	8 ～ 9.99	-0.01/-0.02	10	100 ～ 350	標準タイプ	10	1個
4mm(T4)	10 ～ 11.99	-0.01/-0.02	12	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	3.5 ～ 3.99	0/-0.005	4	100 ～ 300	標準タイプ	10	1個
6mm(JIS)	4 ～ 4.49	0/-0.005	4.5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	4.5 ～ 4.99	0/-0.005	5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	5 ～ 5.49	0/-0.005	5.5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	5.5 ～ 5.99	0/-0.005	6	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	6 ～ 6.49	0/-0.005	6.5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	6.5 ～ 6.99	0/-0.005	7	100 ～ 350	標準タイプ	10	1個
8mm(JIS)	7 ～ 7.99	0/-0.005	8	100 ～ 350	標準タイプ	10	1個
8mm(JIS)	8 ～ 9.99	0/-0.005	10	100 ～ 350	標準タイプ	10	1個
8mm(JIS)	10 ～ 11.99	0/-0.005	12	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	3.5 ～ 3.99	-0.01/-0.02	4	100 ～ 300	標準タイプ	10	1個
6mm(JIS)	4 ～ 4.49	-0.01/-0.02	4.5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	4.5 ～ 4.99	-0.01/-0.02	5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	5 ～ 5.49	-0.01/-0.02	5.5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	5.5 ～ 5.99	-0.01/-0.02	6	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	6 ～ 6.49	-0.01/-0.02	6.5	100 ～ 350	標準タイプ	10	1個
6mm(JIS)	6.5 ～ 6.99	-0.01/-0.02	7	100 ～ 350	標準タイプ	10	1個
8mm(JIS)	7 ～ 7.99	-0.01/-0.02	8	100 ～ 350	標準タイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ハイス鋼SKH51・ツバ厚4mm・軸径指定・全長固定タイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/軸径指定･全長固定タイプ-のレビュー

4.3平均満足度：4.313件のレビュー

星5
46%
星4
46%
星3
8%
星2
0%
星1
0%

金型に使用

満足度：5.02023/08/30

成形中のピン折れなど、急に必要になった時にすぐ頼めるので助かります。納期も明確で重宝しています。

0人が参考にしています。

金型部品

満足度：5.02023/02/10

金型のエジェクタピンとして購入しました。金型も問題無く動作しており安価なのも良かったです。

0人が参考にしています。

樹脂型用

満足度：4.02022/01/05

ｴｼﾞｪｸﾀﾋﾟﾝが破損したため径を少し大きくして購入し直しました。軸の径も指定できるためありがたいです。

0人が参考にしています。

突出し

満足度：5.02021/04/29

可もなく不可もなく品質は安定しています。予備ピンとして在庫しています。

0人が参考にしています。

ハイス

満足度：4.02020/08/14

焼き入れ材に対して適しておりかじり少なくすみますね問題なく使用できております

0人が参考にしています。

13件全て見る

よくあるご質問（FAQ）

Qエジェクタピンの材質で使用されているSKH51は、一般的に焼き入れ後の硬度HRC 62～64前後で使用されることが多いと思うのですが、ミスミのエジェクタピンの硬度はHRC58～60で設定されています。

一般的な硬さであるHRC62～64では使用に想定される靭性が得られない為、靭性を持たせるためにHRC58～60に設定しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/軸径指定･全長固定タイプ-	ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ-	ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/軸径指定･全長固定タイプ-	ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-	ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-	ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/軸径･全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	在庫品1日目〜	5日目	在庫品1日目〜	2日目〜	3日目
材質	SKH51	SKH51	SKD61	SKD61	SKH51	SKH51
表面処理	なし	なし	窒化処理	窒化処理	なし	なし
全長公差（代表公差）	+5/+0.1	+5/+0.1	+5/+0.1	+5/+0.1	-	-
仕様	軸径指定・全長固定	定尺	軸径指定・全長固定	定尺	全長指定	軸径・全長指定
形状タイプ	先端加工無し	先端加工無し	先端加工無し	先端加工無し	先端加工無し	先端加工無し

よく一緒に購入される商品

ミスミ
ストレートエジェクタピン -ハイス鋼SK…4.6
通常価格(税別) : 190円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
超精級テーパレス1段コアピン -軸径(P…4.5
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
ストレートコアピン -軸径(P)指定・全…4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
ストレートパンチ　ノーマル・ラップ仕上げ4.6
通常価格(税別) : -
通常出荷日 : 2日目
当日出荷可能
ミスミ
バッフル板 -テーパスクリューブラグ付き…4.1
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
アンギュラピン -ノーマルタイプ-4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
栄工舎
ハンドリーマ（ハイス） HR4.6
通常価格(税別) : 3,131円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ストレートパンチ4.4
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
XALシリーズ超硬スクエアエンドミル 2…4.5
通常価格(税別) : 560円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

浮き上がり防止付穴測定治具

ストレートエジェクタピン（先端加工無し）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ツバ厚

D/P（軸径）(mm)

軸径公差（代表公差）

No.(呼び径)(mm)

L(全長)(mm)

ツバ径タイプ

タイプ

CAD

出荷日

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/軸径指定･全長固定タイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ストレートエジェクタピン（先端加工無し）カテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

この商品に関連するミスミユニット事例その他の事例を探す
