ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚JIS/定尺･全長指定タイプ-

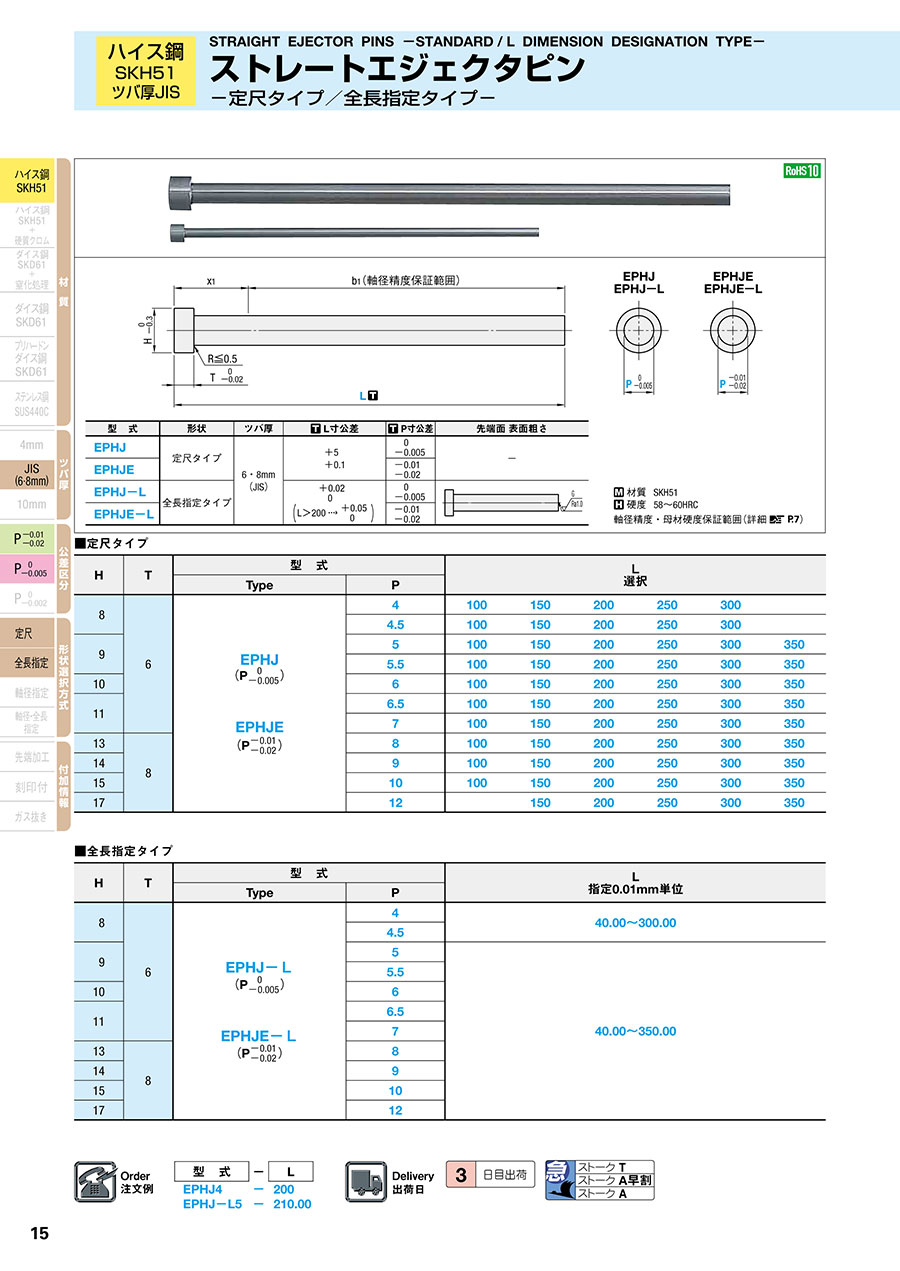

カタログ |P.15

4.5

平均満足度4.5

この商品のレビューをみる（10件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

4.4

通常出荷日：2 日目

ハイス鋼SKH51・ツバ厚JIS・定尺・全長指定タイプのストレートエジェクタピ...

詳細情報を確認する

材質
SKH51
表面処理
なし
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	形状	ツバ厚	L寸公差	P寸公差	先端面表面粗さ
EPHJ	定尺タイプ	6・8mm （JIS）	+5 +0.1	0 -0.005	-
EPHJE	定尺タイプ		+5 +0.1	-0.01 -0.02	-
EPHJ-L	全長指定タイプ		+0.02 0 （L＞200 +0.05/0）	0 -0.005
EPHJE-L	全長指定タイプ		+0.02 0 （L＞200 +0.05/0）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）

規格表

■定尺タイプ

H	T	型式		L 選択
H	T	Type	P	L 選択
8	6	EPHJ （P 0/-0.005） EPHJE （P -0.01/-0.02）	4	100	150	200	250	300
8			4.5	100	150	200	250	300
9			5	100	150	200	250	300	350
9			5.5	100	150	200	250	300	350
10			6	100	150	200	250	300	350
11			6.5	100	150	200	250	300	350
11			7	100	150	200	250	300	350
13	8		8	100	150	200	250	300	350
14			9	100	150	200	250	300	350
15			10	100	150	200	250	300	350
17			12		150	200	250	300	350

■全長指定タイプ

H	T	型式		L 指定0.01mm単位
H	T	Type	P	L 指定0.01mm単位
8	6	EPHJ-L （P 0/-0.005） EPHJE-L （P -0.01/-0.02）	4	40.00～300.00
8			4.5	40.00～300.00
9			5	40.00～350.00
9			5.5
10			6
11			6.5
11			7
13	8		8
14			9
15			10
17			12

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

型番

EPHJ4-[100,150,200,250,300]

EPHJ4.5-[100,150,200,250,300]

EPHJ5-[100,150,200,250,300,350]

EPHJ5.5-[100,150,200,250,300,350]

EPHJ6-[100,150,200,250,300,350]

EPHJ6.5-[100,150,200,250,300,350]

EPHJ7-[100,150,200,250,300,350]

EPHJ8-[100,150,200,250,300,350]

EPHJ9-[100,150,200,250,300,350]

EPHJ10-[100,150,200,250,300,350]

EPHJ12-[150,200,250,300,350]

EPHJ-L4-[40-300/0.01]

EPHJ-L4.5-[40-300/0.01]

EPHJ-L5-[40-350/0.01]

EPHJ-L5.5-[40-350/0.01]

EPHJ-L6-[40-350/0.01]

EPHJ-L6.5-[40-350/0.01]

EPHJ-L7-[40-350/0.01]

EPHJ-L8-[40-350/0.01]

EPHJ-L9-[40-350/0.01]

EPHJ-L10-[40-350/0.01]

EPHJ-L12-[40-350/0.01]

EPHJE4-[100,150,200,250,300]

EPHJE4.5-[100,150,200,250,300]

EPHJE5-[100,150,200,250,300,350]

EPHJE5.5-[100,150,200,250,300,350]

EPHJE6-[100,150,200,250,300,350]

EPHJE6.5-[100,150,200,250,300,350]

EPHJE7-[100,150,200,250,300,350]

EPHJE8-[100,150,200,250,300,350]

EPHJE9-[100,150,200,250,300,350]

EPHJE10-[100,150,200,250,300,350]

EPHJE12-[150,200,250,300,350]

EPHJE-L4-[40-300/0.01]

EPHJE-L4.5-[40-300/0.01]

EPHJE-L5-[40-350/0.01]

EPHJE-L5.5-[40-350/0.01]

EPHJE-L6-[40-350/0.01]

EPHJE-L6.5-[40-350/0.01]

EPHJE-L7-[40-350/0.01]

EPHJE-L8-[40-350/0.01]

EPHJE-L9-[40-350/0.01]

EPHJE-L10-[40-350/0.01]

EPHJE-L12-[40-350/0.01]

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

全長公差（代表公差）

仕様

L(全長)

(mm)

RoHS?

最小発注数量

6mm(JIS)	4	0/-0.005	+5/+0.1	定尺	100 ～ 300	10	1個
6mm(JIS)	4.5	0/-0.005	+5/+0.1	定尺	100 ～ 300	10	1個
6mm(JIS)	5	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	5.5	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	6	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	6.5	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	7	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	8	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	9	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	10	0/-0.005	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	12	0/-0.005	+5/+0.1	定尺	150 ～ 350	10	1個
6mm(JIS)	4	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 300	10	1個
6mm(JIS)	4.5	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 300	10	1個
6mm(JIS)	5	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	5.5	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	6	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	6.5	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	7	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	8	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	9	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	10	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	12	0/-0.005	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	4	-0.01/-0.02	+5/+0.1	定尺	100 ～ 300	10	1個
6mm(JIS)	4.5	-0.01/-0.02	+5/+0.1	定尺	100 ～ 300	10	1個
6mm(JIS)	5	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	5.5	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	6	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	6.5	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
6mm(JIS)	7	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	8	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	9	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	10	-0.01/-0.02	+5/+0.1	定尺	100 ～ 350	10	1個
8mm(JIS)	12	-0.01/-0.02	+5/+0.1	定尺	150 ～ 350	10	1個
6mm(JIS)	4	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 300	10	1個
6mm(JIS)	4.5	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 300	10	1個
6mm(JIS)	5	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	5.5	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	6	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	6.5	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
6mm(JIS)	7	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	8	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	9	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	10	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個
8mm(JIS)	12	-0.01/-0.02	+0.02/0 or +0.05/0	全長指定	40 ～ 350	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・ツバ厚JIS・定尺・全長指定タイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚JIS/定尺･全長指定タイプ-のレビュー

4.5平均満足度：4.510件のレビュー

星5
60%
星4
30%
星3
10%
星2
0%
星1
0%

金型部品

満足度：5.02023/07/27

金型の突き出しピンを交換するため購入しました。発送も早くて助かりました。

0人が参考にしています。

金型用

満足度：4.02022/11/10

この商品は自社で金型用の部品として使用しているものです。この商品のような金型用の部品は多種、同種、数多く使っていますので...もっと読む

0人が参考にしています。

ﾌﾟﾗ型補修用

満足度：5.02022/07/01

エジェクタの補修用で仕様しました。細かい寸法指定ができ公差も正確ですので重宝してます。

0人が参考にしています。

プラ型

満足度：5.02022/03/13

一番スタンダードなピンだと思います。このピンの規格にあうように設計を変えています。

0人が参考にしています。

金型エジェクタピン交換

満足度：4.02021/06/30

エジェクタピンが折れてしまっため、交換のため購入しております。精度も耐久性も問題なく使用できます。

0人が参考にしています。

10件全て見る

よくあるご質問（FAQ）

Qエジェクタピンの材質で使用されているSKH51は、一般的に焼き入れ後の硬度HRC 62～64前後で使用されることが多いと思うのですが、ミスミのエジェクタピンの硬度はHRC58～60で設定されています。

一般的な硬さであるHRC62～64では使用に想定される靭性が得られない為、靭性を持たせるためにHRC58～60に設定しております。
