ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ-

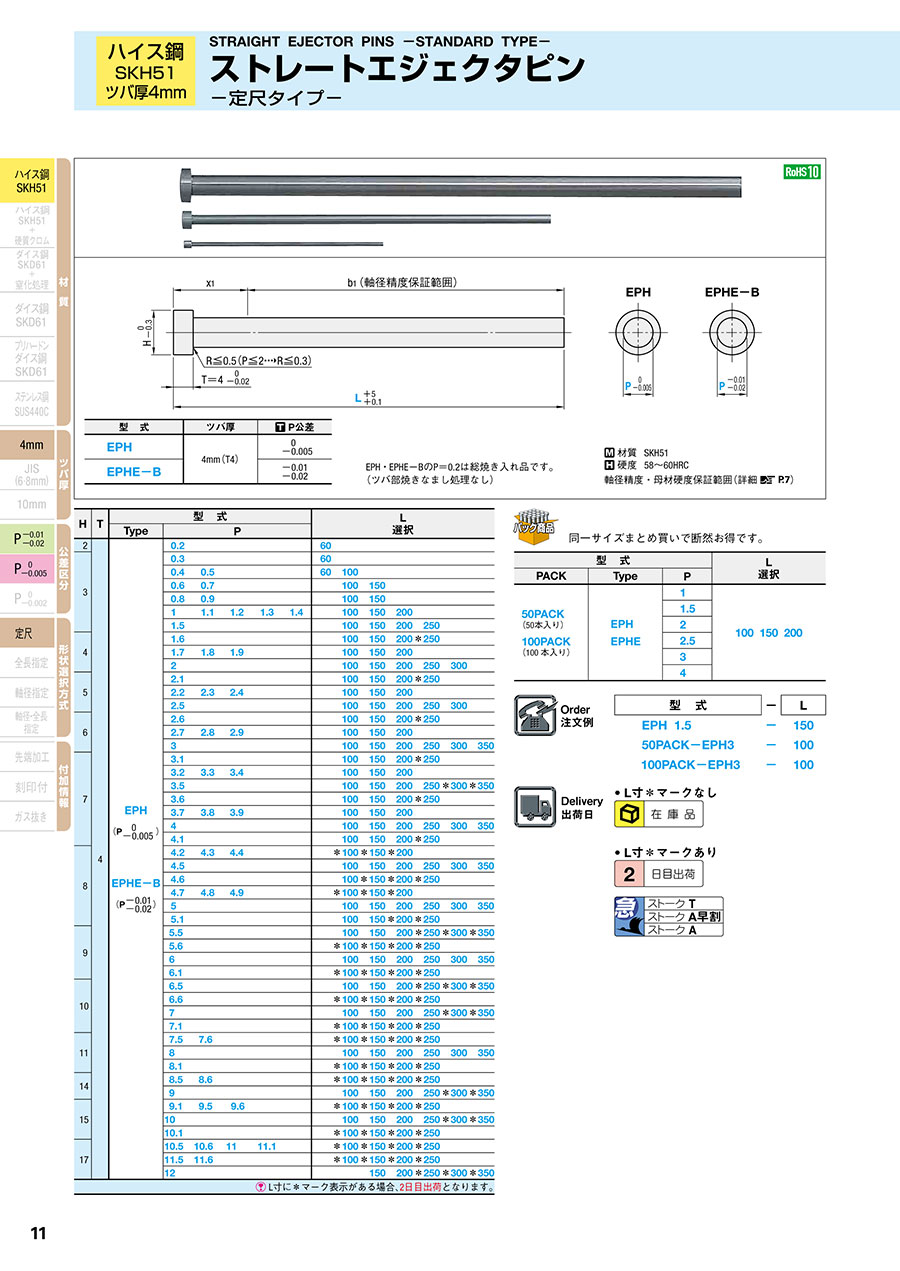

カタログ |P.11

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（66件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-

4.3

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

4.5

通常出荷日：2 日目～

ハイス鋼SKH51・ツバ厚4mm・定尺タイプのストレートエジェクタピンです。

詳細情報を確認する

材質
SKH51
表面処理
なし
ツバ厚
4mm(T4)
全長公差（代表公差）
+5/+0.1
仕様
定尺
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が492型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P公差
EPH	4mm（T4）	0 -0.005
EPHE-B	4mm（T4）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）

EPH・EPHEーBのP＝0.2は総焼き入れ品です。
（ツバ部焼きなまし処理なし）

外形図・製品仕様

H	T	型式						L 選択
H	T	Type	P					L 選択
2	4	EPH （P 0/-0.005 ） EPHE-B （P -0.01/-0.02）	0.2					60
3			0.3					60
			0.4	0.5				60	100
			0.6	0.7					100	150
			0.8	0.9					100	150
			1	1.1	1.2	1.3	1.4		100	150	200
			1.5						100	150	200	250
4			1.6						100	150	200	※250
			1.7	1.8	1.9				100	150	200
			2						100	150	200	250	300
5			2.1						100	150	200	※250
			2.2	2.3	2.4				100	150	200
			2.5						100	150	200	250	300
6			2.6						100	150	200	※250
			2.7	2.8	2.9				100	150	200
			3						100	150	200	250	300	350
7			3.1						100	150	200	※250
			3.2	3.3	3.4				100	150	200
			3.5						100	150	200	250	※300	※350
			3.6						100	150	200	※250
			3.7	3.8	3.9				100	150	200
			4						100	150	200	250	300	350
			4.1						100	150	200	※250
8			4.2	4.3	4.4				※100	※150	※200
			4.5						100	150	200	250	300	350
			4.6						100	※150	※200	※250
			4.7	4.8	4.9				※100	※150	※200
			5						100	150	200	250	300	350
			5.1						100	150	※200	※250
9			5.5						100	150	200	※250	※300	※350
			5.6						※100	※150	※200	※250
			6						100	150	200	250	300	350
			6.1						※100	※150	※200	※250
10			6.5						100	150	200	※250	※300	※350
			6.6						※100	※150	※200	※250
			7						100	150	200	250	※300	※350
			7.1						※100	※150	※200	※250
11			7.5	7.6					※100	※150	※200	※250
			8						100	150	200	250	300	350
			8.1						※100	※150	※200	※250
14			8.5	8.6					※100	※150	※200	※250
14			9						100	150	200	250	※300	※350
15			9.1	9.5	9.6				※100	※150	※200	※250
			10						100	150	200	250	※300	※350
			10.1						※100	※150	※200	※250
17			10.5	10.6	11	11.1			※100	※150	※200	※250
			11.5	11.6					※100	※150	※200	※250
			12							150	200	※250	※300	※350
L寸に※マーク表示がある場合、2日目出荷となります。

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ- 同一サイズまとめ買いで断然お得です。

型式			L 選択
PACK	Type	P	L 選択
50PACK （50本入り） 100PACK （100本入り）	EPH EPHE	1	100 150 200
		1.5
		2
		2.5
		3
		4

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

...

型番

D/P（軸径）

(mm)

軸径公差（代表公差）

追加工

L(全長)

(mm)

RoHS?

最小発注数量

0.2	0/-0.005	有り	60	10	1個
0.2	0/-0.005	無し	60	10	1個
0.3	0/-0.005	有り	60	10	1個
0.3	0/-0.005	無し	60	10	1個
0.4	0/-0.005	無し	60	10	1個
0.4	0/-0.005	無し	100	10	1個
0.4	0/-0.005	有り	60 ～ 100	10	1個
0.5	0/-0.005	無し	60	10	1個
0.5	0/-0.005	無し	100	10	1個
0.5	0/-0.005	有り	60 ～ 100	10	1個
0.6	0/-0.005	無し	100	10	1個
0.6	0/-0.005	無し	150	10	1個
0.6	0/-0.005	有り	100 ～ 150	10	1個
0.7	0/-0.005	無し	100	10	1個
0.7	0/-0.005	無し	150	10	1個
0.7	0/-0.005	有り	100 ～ 150	10	1個
0.8	0/-0.005	無し	100	10	1個
0.8	0/-0.005	無し	150	10	1個
0.8	0/-0.005	有り	100 ～ 150	10	1個
0.9	0/-0.005	無し	100	10	1個
0.9	0/-0.005	無し	150	10	1個
0.9	0/-0.005	有り	100 ～ 150	10	1個
1	0/-0.005	無し	100	10	1個
1	0/-0.005	無し	150	10	1個
1	0/-0.005	無し	200	10	1個
1	0/-0.005	有り	100 ～ 200	10	1個
1.1	0/-0.005	無し	100	10	1個
1.1	0/-0.005	無し	150	10	1個
1.1	0/-0.005	無し	200	10	1個
1.1	0/-0.005	有り	100 ～ 200	10	1個
1.2	0/-0.005	無し	100	10	1個
1.2	0/-0.005	無し	150	10	1個
1.2	0/-0.005	無し	200	10	1個
1.2	0/-0.005	有り	100 ～ 200	10	1個
1.3	0/-0.005	無し	100	10	1個
1.3	0/-0.005	無し	150	10	1個
1.3	0/-0.005	無し	200	10	1個
1.3	0/-0.005	有り	100 ～ 200	10	1個
1.4	0/-0.005	無し	100	10	1個
1.4	0/-0.005	無し	150	10	1個
1.4	0/-0.005	無し	200	10	1個
1.4	0/-0.005	有り	100 ～ 200	10	1個
1.5	0/-0.005	無し	100	10	1個
1.5	0/-0.005	無し	150	10	1個
1.5	0/-0.005	無し	200	10	1個
1.5	0/-0.005	無し	250	10	1個
1.5	0/-0.005	有り	100 ～ 250	10	1個
1.6	0/-0.005	無し	100	10	1個
1.6	0/-0.005	無し	150	10	1個
1.6	0/-0.005	無し	200	10	1個
1.6	0/-0.005	有り	100 ～ 250	10	1個
1.7	0/-0.005	無し	100	10	1個
1.7	0/-0.005	無し	150	10	1個
1.7	0/-0.005	無し	200	10	1個
1.7	0/-0.005	有り	100 ～ 200	10	1個
1.8	0/-0.005	無し	100	10	1個
1.8	0/-0.005	無し	150	10	1個
1.8	0/-0.005	無し	200	10	1個
1.8	0/-0.005	有り	100 ～ 200	10	1個
1.9	0/-0.005	無し	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
- ( - )	2日目
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
- ( - )	2日目
650円 ( 715円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
- ( - )	2日目
310円 ( 341円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
- ( - )	2日目
310円 ( 341円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
- ( - )	2日目
280円 ( 308円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
- ( - )	2日目
280円 ( 308円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
- ( - )	2日目
210円 ( 231円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
- ( - )	2日目
210円 ( 231円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
- ( - )	2日目
190円 ( 209円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

ハイス鋼SKH51・ツバ厚4mm・定尺タイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ-のレビュー

4.6平均満足度：4.666件のレビュー

星5
62%
星4
38%
星3
0%
星2
0%
星1
0%

プラ型の突き出し

満足度：5.02019/08/23

金型の突き出しピンとして使用させて頂いております。納入して頂いてから社内で追加工を入れて扱うときに使わせて頂いております...もっと読む

1人が参考にしています。

プラ型の突き出しピン

満足度：5.02018/02/16

当時出荷も可能なので、納期が無い時に助かっています。精度も十分に高いので、型組み込みに調整が必要ないので大変便利です。

1人が参考にしています。

治具として使用

満足度：5.02017/09/25

径の精度が高い為、エジェクタピンとしてではなく、治具として使用できました。細い径で長い為、重宝しています。

1人が参考にしています。

製品押し出し簡易冶具

満足度：5.02016/12/15

エジェクタピンの種類が豊富でとても良い。一部加工の対応もでき仕上げも綺麗でした。

1人が参考にしています。

プレス機械

満足度：5.02023/04/19

プレス用金型として使用しています。既製品で価格も安く、サイズもあるので満足です

0人が参考にしています。

66件全て見る

よくあるご質問（FAQ）

Qエジェクタピンの材質で使用されているSKH51は、一般的に焼き入れ後の硬度HRC 62～64前後で使用されることが多いと思うのですが、ミスミのエジェクタピンの硬度はHRC58～60で設定されています。

一般的な硬さであるHRC62～64では使用に想定される靭性が得られない為、靭性を持たせるためにHRC58～60に設定しております。

Qエジェクタピンで生材タイプ（焼入れしていないもの）はありますか？

生材では加工精度を出すことが難しいため販売はしておりません。

QストレートエジェクタピンEPHの先端にドリルで穴を開けたいのですが可能ですか？

焼きが入っており、普通のドリルでの加工は困難です。
