超精級ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mmタイプ-

カタログ |P.21

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ-

4.6

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

4.5

通常出荷日：2 日目～

ハイス鋼SKH51・ツバ厚4mmタイプの超精級ストレートエジェクタピンです。

詳細情報を確認する

材質
SKH51
表面処理
なし
ツバ厚
4mm(T4)
軸径公差（代表公差）
0/-0.002
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

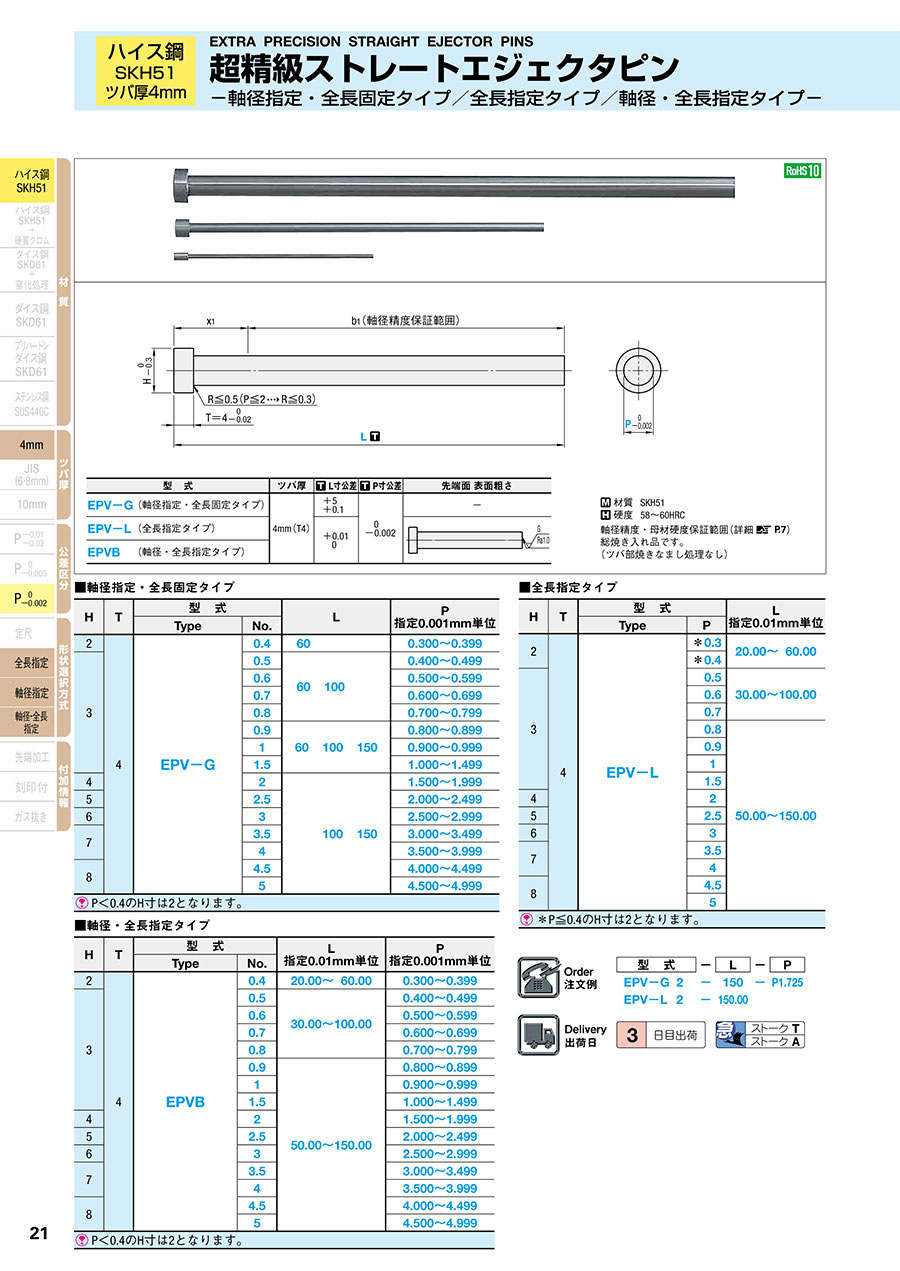

外形図・製品仕様

型式		ツバ厚	L寸公差	P寸公差	先端面表面粗さ
EPV-G	（軸径指定・全長固定タイプ）	4mm（T4）	+5 +0.1	0 -0.002	-
EPV-L	（全長指定タイプ）		+0.01 0
EPVB	（軸径・全長指定タイプ）		+0.01 0

材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）総焼き入れ品です。
（ツバ部焼きなまし処理なし）

規格表

■軸径指定・全長固定タイプ

H	T	型式		L	P 指定0.001mm単位
H	T	Type	No.	L	P 指定0.001mm単位
