可動式パイロットパンチツバ付 RWコーティング（Al-Cr系コート+WPC処理）
未確定：候補が72型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

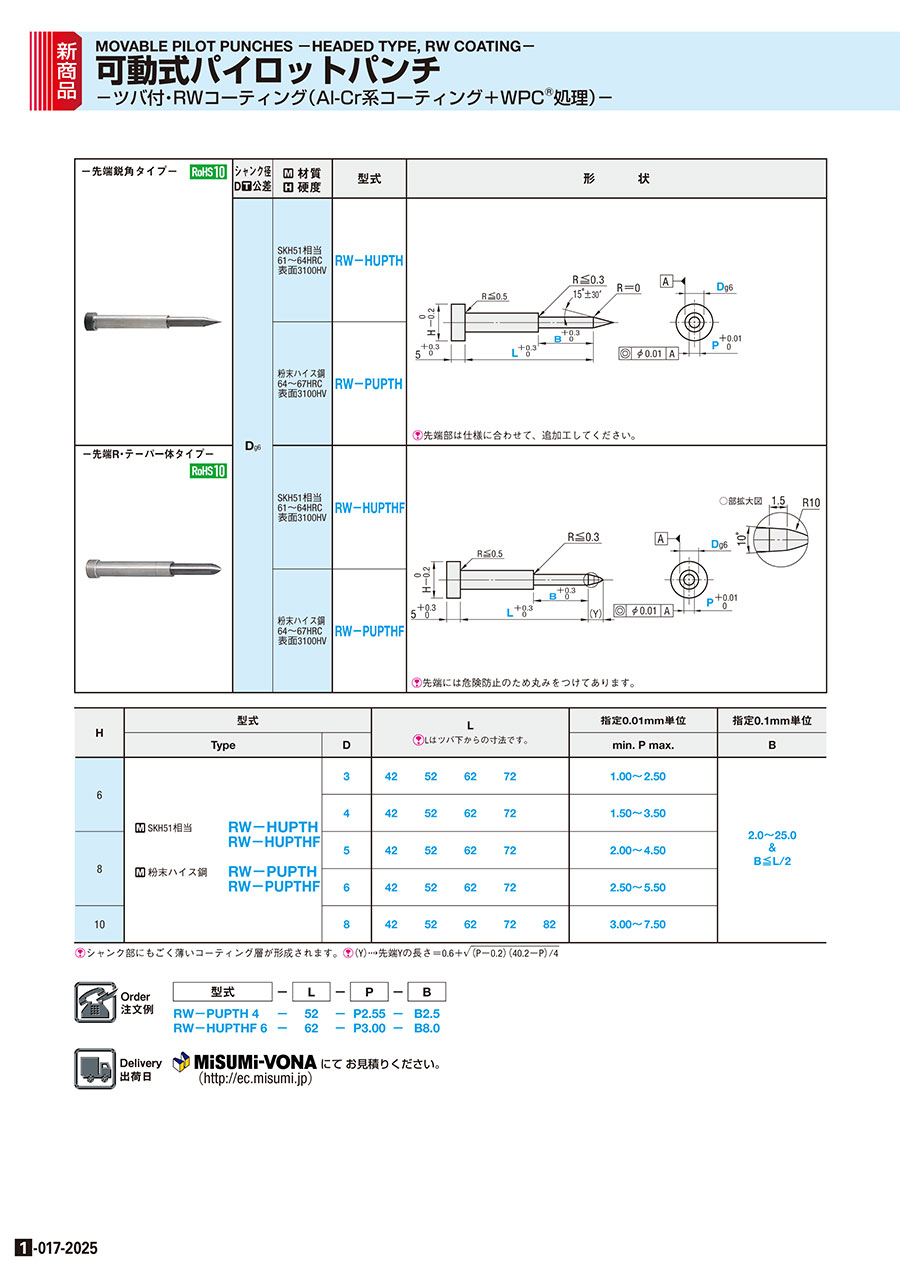

外形図・規格表
外形図・製品仕様
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | 形 状 | |
-先端鋭角タイプ-  | Dg6 | SKH51相当 61～64HRC 表面3100HV | RW-HUPTH |  [ ! ]先端部は仕様に合わせて、追加工してください。 |
粉末ハイス鋼 64～67HRC 表面3100HV | RW-PUPTH | |||
-先端R・テーパ一体タイプ-  | SKH51相当 61～64HRC 表面3100HV | RW-HUPTHF |  [ ! ]先端には危険防止のため丸みをつけてあります。 | |
粉末ハイス鋼 64～67HRC 表面3100HV | RW-PUPTHF |
規格表
H | 型式 | L | 指定0.01mm単位 | 指定0.1mm単位 | ||||||
Type | D | [ ! ]Lはツバ下からの寸法です。 | min. P max. | B | ||||||
6 | [ M ]SKH51相当 [ M ]粉末ハイス鋼 | RW-HUPTH RW-HUPTHF RW-PUPTH RW-PUPTHF | 3 | 42 | 52 | 62 | 72 | 1.00～2.50 | 2.0～25.0 & B≦L/2 | |
4 | 42 | 52 | 62 | 72 | 1.50～3.50 | |||||
8 | 5 | 42 | 52 | 62 | 72 | 2.00～4.50 | ||||
6 | 42 | 52 | 62 | 72 | 2.50～5.50 | |||||
10 | 8 | 42 | 52 | 62 | 72 | 82 | 3.00～7.50 | |||
[ ! ]（Y）先端Yの長さ＝0.6+
注文例
型式 | - | L | - | P | - | B |
RW - PUPTH 4 | - | 52 | - | P2.55 | - | B2.5 |
RW - HUPTHF 6 | - | 62 | - | P3.00 | - | B8.0 |
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型式 | - | L（LC） | - | P(PC) | - | B | - | (GC・LKC…etc.) |
RW - HUPTH 8 | - | LC70 | - | P5.88 | - | B20 | - | GC30 - BKC |
| 追加工 | 記号 | 詳細 | |||||||
| 先端 |  | PC | 先端径変更 PC≧Pmin/2≧1.00 指定0.01mm単位 | ||||||
 | GC | 先端角度変更 15°＜GC≦45°指定1°単位 [ NG ]先端R・テーパ一体タイプ適用不可 三角関数の真数表>>こちら | |||||||
 | RC | 先端R加工 先端をR10に加工します。 [ NG ]先端R・テーパ一体タイプ適用不可 | |||||||
 | RLC | 先端Rをフラットに カットします。 3≦RLC＜Ymax 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可 |
| ||||||
 | BKC | 先端長さ 公差変更 | B ＋0.30→ +0.050 | ||||||
| [ ! ]B寸法0.01mm単位指定可 [ NG ]RC併用不可 | |||||||||
| 追加工 | 記号 | 詳細 | |
| 全長 |  | LC | 全長変更 B＋15≦LC＜L 指定0.1mm単位 |
 | LKC | 全長公差変更 L ＋0.30→ +0.050 | |
| ツバ部 |  | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 |
 | TC | ツバ厚変更 2≦TC＜5 指定0.1mm単位 | |
関連情報
■先端R形状外観
先端R形状の外観はP寸法により変わります。
先端R形状の外観はP寸法により変わります。
■パイロットパンチR部長さ（Y）の求め方（参考値）
●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。
商品情報
関連部品
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
