ストリッパ固定用ストレートパイロットパンチ先端R・テーパ一体・ツバマイナス公差 RW
- 通常単価(税別)
- -
- 税込単価
- -
【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...
詳細情報を確認する未確定：候補が16型番あります。
外形図・規格表
外形図・製品仕様
[ M ]材質 [ H ]硬度 | 型式 | 形 状 | |||||||
 | SKH51相当 61～64HRC 表面3100HV | RW-HTFRF | －ストレートタイプ－
[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。 | ||||||
粉末ハイス鋼 64～67HRC 表面3100HV | RW-PTFRF |
規格表
型式 | 指定0.1mm単位 | 指定0.01mm単位 | H | ||
Type | 呼び径 | L | min. P max. | ||
1.6 | 10.0～40.0 | 1.00～1.60 | 2.6 | ||
2.0 | 1.00～2.00 | 3 | |||
2.5 | 1.50～2.50 | 3.5 | |||
[ M ]SKH51相当 | RW-HTFRF | 3 | 2.00～3.00 | 5 | |
[ M ]粉末ハイス鋼 | RW-PTFRF | 4 | 3.00～4.00 | 7 | |
5 | 4.00～5.00 | 8 | |||
6 | 5.00～6.00 | 9 | |||
8 | 6.00～8.00 | 11 | |||
[ ! ]（Y）→先端Yの長さ＝0.6+
注文例
型式 | - | L | - | P |
RW - PTFRF 2.5 | - | 35.0 | - | P2.20 |
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型式 | - | L | - | P | - | (RLC・HC…etc.) |
RW - HTFRF3 | - | 28.0 | - | P2.48 | - | HC4 |
| 追加工 | 記号 | 詳細 | ||||||
| 先端 |  | RLC | 先端Rをフラットに カットします。 3≦RLC＜Ymax 指定0.1mm単位 |
| ||||
| 追加工 | 記号 | 詳細 | |
| 全長 |  | LKC | 全長公差変更 L±0.05 → +0.05 0 [ ! ]F寸公差F +0.05 0 → ±0.05となります。 |
| ツバ部 |  | HC | ツバ径変更 2.6≦P＋0.1≦HC＜H 指定0.1mm単位 |
 | TC | ツバ厚変更 2≦TC＜3 指定0.1mm単位 [ ! ]全長は指定寸法のままです。 | |
 | KC | ツバ部廻り止め一面加工 | |
 | WKC | 廻り止め平行加工(2面) | |
 | TNK | ツバ下の逃げ加工 (逃げ部0.2以下) | |
| その他 |  | FKC | F寸法公差変更 F ＋0.3 0 → +0.05 0 [ NG ]LKC併用不可 |
関連情報
■先端R形状外観
先端R形状の外観はP寸法により変わります。
先端R形状の外観はP寸法により変わります。
■パイロットパンチR部長さ（Y）の求め方（参考値）
●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。
商品情報
関連部品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

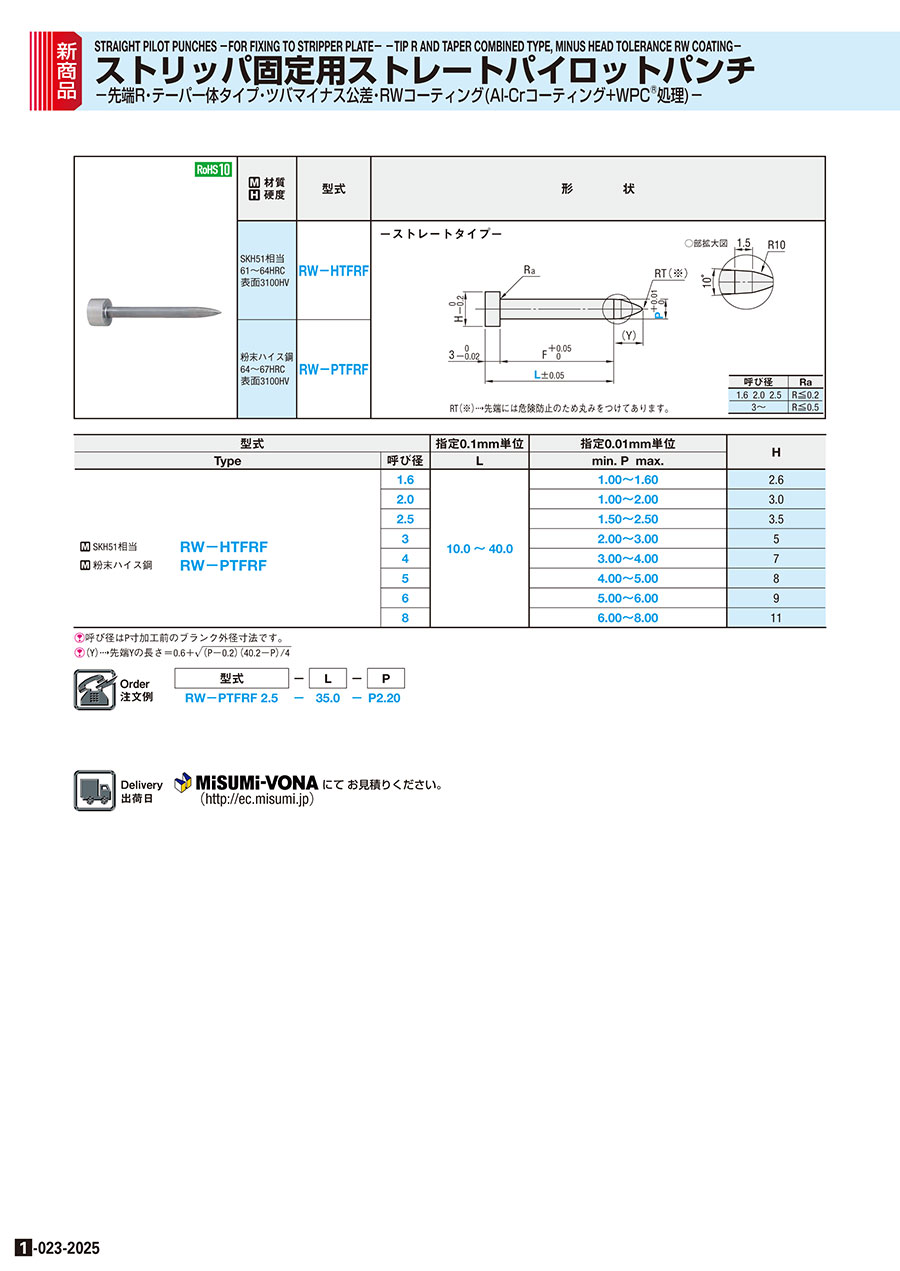

カタログ
