ミスミ

ストリッパ固定用パイロットパンチストレートタイプ RW

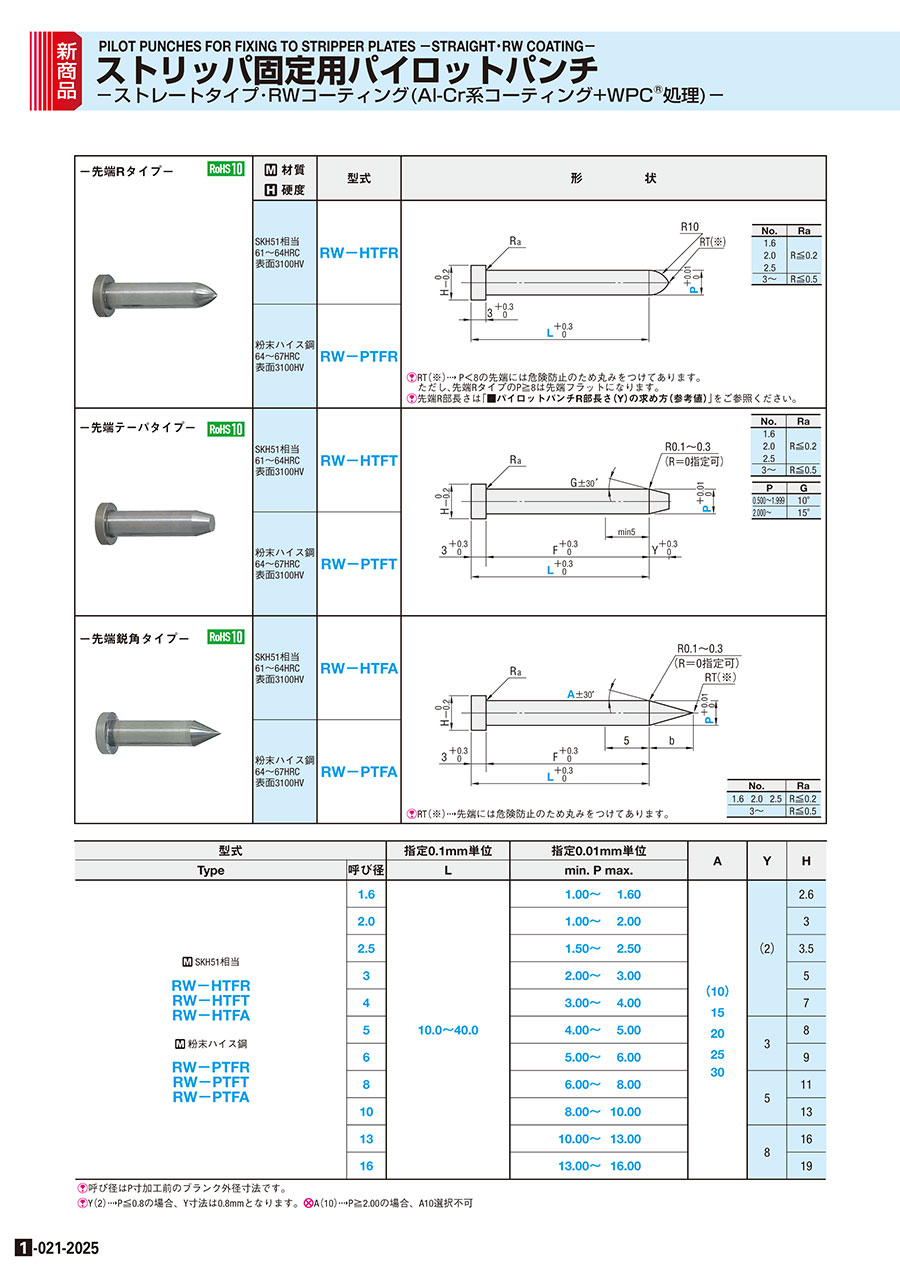

カタログ |P.1-021-2025

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパ固定用パイロットパンチ－ストレートタイプ･ノーマル･TiCNコーティング･ラップ仕上げ－

4.3

通常出荷日：3 日目

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

先端形状
ストレート
表面処理
RWコーティング
取付プレート
ストリッパプレート
シャンク(取付部)形状
標準

未確定：候補が100型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図・製品仕様

[ M ]材質
[ H ]硬度

型式

形状

-先端Rタイプ-

SKH51相当
61～64HRC
表面3100HV

RW－HTFR

No.	Ra
1.6 2.0 2.5	R≦0.2
3～	R≦0.5

[ ! ]RT（※）→P＜8の先端には危険防止のため丸みをつけてあります。
ただし、先端RタイプのP≧8は先端フラットになります。
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」
をご参照ください。

粉末ハイス鋼
64～67HRC
表面3100HV

RW－PTFR

-先端テーパタイプ-

SKH51相当
61～64HRC
表面3100HV

RW-HTFT

No.	Ra
1.6 2.0 2.5	R≦0.2
3～	R≦0.5

P	G
0.500～1.999	10°
2.000～	15°

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PTFT

-先端鋭角タイプ-

SKH51相当
61～64HRC
表面3100HV

RW-HTFA

No,	Ra
1.6 2.0 2.5	R≦0.2
3～	R≦0.5

[ ! ]RT（※） →先端には危険防止のため丸みをつけてあります。

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PTFA

規格表

型式		指定0.1mm	指定0.01mm	A	Y	H
型式		単位	単位
Type	呼び径	L	min. P max.
[ M ]SKH51相当 RW-HTFR RW-HTFT RW-HTFA [ M ]粉末ハイス鋼 RW-PTFR RW-PTFT RW-PTFA	1.6	10.0～40.0	1.00～1.60	（10） 15 20 25 30	（2）	2.6
	2.0		1.00～2.00			3
	2.5		1.50～2.50			3.5
	3		2.00～3.00			5
	4		3.00～4.00			7
	5		4.00～5.00		3	8
	6		5.00～6.00		3	9
	8		6.00～8.00		5	11
	10		8.00～10.00		5	13
	13		10.00～13.00		8	16
	16		13.00～16.00		8	19

[ ! ]呼び径はP寸加工前のブランク外径寸法です。
[ ! ]Y(2）→P≦0.8の場合、Y寸法は0.8mmとなります。
[ NG ]A（10）→P≧2.00の場合、A10選択不可

注文例

型式	-	L	-	P	-	A	-	(R0)
RW - HTFR 6	-	18.2	-	P5.80			-	R0
RW - HTFA 3	-	32.0	-	P3.00	-	A15
RW - HTFT 6	-	18.3	-	P5.73

[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式	-	L	-	P	-	A(AC)	-	(R0)	-	(YC・GC・HC…etc.)
RW - HTFA 6	-	20.0	-	P5.02	-	AC18

追加工	記号	先端形状
追加工	記号	先端Rタイプ	先端テーパ・先端鋭角タイプ
先端	RLC	先端Rをフラットにカットします。 2≦RLC＜Y＜8 指定0.1mm単位	－
	YC	－	先端テーパ長さ変更・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可
	GC	－	先端角度変更・1.000≦P≦1.999 5°≦GC＜10° ・2.000≦P≦5.999 5°≦GC＜15° [ ! ]P1.000～5.999に適用 [ ! ]呼び径2.5～6に適用 YC≦P/2tanGC－0.3≦18 [ NG ]先端鋭角タイプ適用不可三角関数の真数表>>こちら
	AC	－	先端角度変更 15°＜AC≦45° 指定1°単位 [ NG ]先端テーパタイプ適用不可

追加工	記号	先端形状
		先端Rタイプ	先端テーパ・先端鋭角タイプ
全長	LKC	－	全長公差変更 L+0.3 0→+0.05 0
ツバ部	HC	ツバ径変更 P≦HC＜H　指定0.1mm単位
	TC	ツバ厚変更　　2≦TC＜3　指定0.1mm単位 (TKC、TKM併用の場合0.01mm単位指定可) [ ! ]全長は指定寸法のままです。
	KC	ツバ部廻り止め一面加工
	WKC	廻り止め平行加工(2面)
	TKC	ツバ厚公差変更 T+0.3 0→+0.02 0	ツバ厚公差変更 T+0.3 0→+0.02 0 (F+0.3 0→+0.1 0)
		(TC併用の場合、T寸法0.01mm単位指定可)
	TKM	ツバ厚公差変更 T+0.3 0→ 0-0.02	ツバ厚公差変更 T+0.3 0→ 0-0.02 (F+0.3 0→+0.1 0)
		(TC併用の場合、T寸法0.01mm単位指定可)
シャンク部	TNK	ツバ下の逃げ加工 (逃げ部0.2以下) [ ! ]P≧1.00に適用
	FKC	－	F寸法公差変更 F+0.3 0→+0.05 0 [ NG ] LKC 併用不可

>>P.1771

型番

RW-HTFA1.6-[10-40/0.1]-P[1-1.6/0.01]-A[10,15,20,25,30]

RW-HTFA1.6-[10-40/0.1]-P[1-1.6/0.01]-AC[16-45/1]

RW-HTFA2.0-[10-40/0.1]-P[1-2/0.01]-A[10,15,20,25,30]

RW-HTFA2.0-[10-40/0.1]-P[1-2/0.01]-AC[16-45/1]

RW-HTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-A[10,15,20,25,30]

RW-HTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-AC[16-45/1]

RW-HTFA3-[10-40/0.1]-P[2-3/0.01]-A[15,20,25,30]

RW-HTFA3-[10-40/0.1]-P[2-3/0.01]-AC[16-45/1]

RW-HTFA4-[10-40/0.1]-P[3-4/0.01]-A[15,20,25,30]

RW-HTFA4-[10-40/0.1]-P[3-4/0.01]-AC[16-45/1]

RW-HTFA5-[10-40/0.1]-P[4-5/0.01]-A[15,20,25,30]

RW-HTFA5-[10-40/0.1]-P[4-5/0.01]-AC[16-45/1]

RW-HTFA6-[10-40/0.1]-P[5-6/0.01]-A[15,20,25,30]

RW-HTFA6-[10-40/0.1]-P[5-6/0.01]-AC[16-45/1]

RW-HTFA8-[10-40/0.1]-P[6-8/0.01]-A[15,20,25,30]

RW-HTFA8-[10-40/0.1]-P[6-8/0.01]-AC[16-45/1]

RW-HTFA10-[10-40/0.1]-P[8-10/0.01]-A[15,20,25,30]

RW-HTFA10-[10-40/0.1]-P[8-10/0.01]-AC[16-45/1]

RW-HTFA13-[10-40/0.1]-P[10-13/0.01]-A[15,20,25,30]

RW-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[16-19/1]

RW-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[21-24/1]

RW-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[26-29/1]

RW-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[31-45/1]

RW-HTFA16-[10-40/0.1]-P[13-16/0.01]-A[15,20,25,30]

RW-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[16-19/1]

RW-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[21-24/1]

RW-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[26-29/1]

RW-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[31-45/1]

RW-HTFR1.6-[10-40/0.1]-P[1-1.6/0.01]

RW-HTFR2.0-[10-40/0.1]-P[1-2/0.01]

RW-HTFR2.5-[10-40/0.1]-P[1.5-2.5/0.01]

RW-HTFR3-[10-40/0.1]-P[2-3/0.01]

RW-HTFR4-[10-40/0.1]-P[3-4/0.01]

RW-HTFR5-[10-40/0.1]-P[4-5/0.01]

RW-HTFR6-[10-40/0.1]-P[5-6/0.01]

RW-HTFR8-[10-40/0.1]-P[6-8/0.01]

RW-HTFR10-[10-40/0.1]-P[8-10/0.01]

RW-HTFR13-[10-40/0.1]-P[10-13/0.01]

RW-HTFR16-[10-40/0.1]-P[13-16/0.01]

RW-HTFT1.6-[10-40/0.1]-P[1-1.6/0.01]

RW-HTFT2.0-[10-40/0.1]-P[1-2/0.01]

RW-HTFT2.5-[10-40/0.1]-P[1.5-2.5/0.01]

RW-HTFT3-[10-40/0.1]-P[2-3/0.01]

RW-HTFT4-[10-40/0.1]-P[3-4/0.01]

RW-HTFT5-[10-40/0.1]-P[4-5/0.01]

RW-HTFT6-[10-40/0.1]-P[5-6/0.01]

RW-HTFT8-[10-40/0.1]-P[6-8/0.01]

RW-HTFT10-[10-40/0.1]-P[8-10/0.01]

RW-HTFT13-[10-40/0.1]-P[10-13/0.01]

RW-HTFT16-[10-40/0.1]-P[13-16/0.01]

RW-PTFA1.6-[10-40/0.1]-P[1-1.6/0.01]-A[10,15,20,25,30]

RW-PTFA1.6-[10-40/0.1]-P[1-1.6/0.01]-AC[16-45/1]

RW-PTFA2.0-[10-40/0.1]-P[1-2/0.01]-A[10,15,20,25,30]

RW-PTFA2.0-[10-40/0.1]-P[1-2/0.01]-AC[16-45/1]

RW-PTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-A[10,15,20,25,30]

RW-PTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-AC[16-45/1]

RW-PTFA3-[10-40/0.1]-P[2-3/0.01]-A[15,20,25,30]

RW-PTFA3-[10-40/0.1]-P[2-3/0.01]-AC[16-45/1]

RW-PTFA4-[10-40/0.1]-P[3-4/0.01]-A[15,20,25,30]

RW-PTFA4-[10-40/0.1]-P[3-4/0.01]-AC[16-45/1]

刃先形状

材質

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	1.6	10 ～ 40	10 ～ 30	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	10 ～ 40	-	16 ～ 45	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	2.0	10 ～ 40	10 ～ 30	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2.0	10 ～ 40	-	16 ～ 45	1 ～ 2	10	1個
先端鋭角	SKH51相当	2.5	10 ～ 40	10 ～ 30	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	10 ～ 40	-	16 ～ 45	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	3	10 ～ 40	15 ～ 30	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	10 ～ 40	-	16 ～ 45	2 ～ 3	10	1個
先端鋭角	SKH51相当	4	10 ～ 40	15 ～ 30	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	10 ～ 40	-	16 ～ 45	3 ～ 4	10	1個
先端鋭角	SKH51相当	5	10 ～ 40	15 ～ 30	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	5	10 ～ 40	-	16 ～ 45	4 ～ 5	10	1個
先端鋭角	SKH51相当	6	10 ～ 40	15 ～ 30	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	6	10 ～ 40	-	16 ～ 45	5 ～ 6	10	1個
先端鋭角	SKH51相当	8	10 ～ 40	15 ～ 30	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	8	10 ～ 40	-	16 ～ 45	6 ～ 8	10	1個
先端鋭角	SKH51相当	10	10 ～ 40	15 ～ 30	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	10	10 ～ 40	-	16 ～ 45	8 ～ 10	10	1個
先端鋭角	SKH51相当	13	10 ～ 40	15 ～ 30	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	10 ～ 40	-	16 ～ 19	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	10 ～ 40	-	21 ～ 24	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	10 ～ 40	-	26 ～ 29	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	10 ～ 40	-	31 ～ 45	10 ～ 13	10	1個
先端鋭角	SKH51相当	16	10 ～ 40	15 ～ 30	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	10 ～ 40	-	16 ～ 19	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	10 ～ 40	-	21 ～ 24	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	10 ～ 40	-	26 ～ 29	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	10 ～ 40	-	31 ～ 45	13 ～ 16	10	1個
先端R	SKH51相当	1.6	10 ～ 40	-	-	1 ～ 1.6	10	1個
先端R	SKH51相当	2.0	10 ～ 40	-	-	1 ～ 2	10	1個
先端R	SKH51相当	2.5	10 ～ 40	-	-	1.5 ～ 2.5	10	1個
先端R	SKH51相当	3	10 ～ 40	-	-	2 ～ 3	10	1個
先端R	SKH51相当	4	10 ～ 40	-	-	3 ～ 4	10	1個
先端R	SKH51相当	5	10 ～ 40	-	-	4 ～ 5	10	1個
先端R	SKH51相当	6	10 ～ 40	-	-	5 ～ 6	10	1個
先端R	SKH51相当	8	10 ～ 40	-	-	6 ～ 8	10	1個
先端R	SKH51相当	10	10 ～ 40	-	-	8 ～ 10	10	1個
先端R	SKH51相当	13	10 ～ 40	-	-	10 ～ 13	10	1個
先端R	SKH51相当	16	10 ～ 40	-	-	13 ～ 16	10	1個
先端テーパ	SKH51相当	1.6	10 ～ 40	-	-	1 ～ 1.6	10	1個
先端テーパ	SKH51相当	2.0	10 ～ 40	-	-	1 ～ 2	10	1個
先端テーパ	SKH51相当	2.5	10 ～ 40	-	-	1.5 ～ 2.5	10	1個
先端テーパ	SKH51相当	3	10 ～ 40	-	-	2 ～ 3	10	1個
先端テーパ	SKH51相当	4	10 ～ 40	-	-	3 ～ 4	10	1個
先端テーパ	SKH51相当	5	10 ～ 40	-	-	4 ～ 5	10	1個
先端テーパ	SKH51相当	6	10 ～ 40	-	-	5 ～ 6	10	1個
先端テーパ	SKH51相当	8	10 ～ 40	-	-	6 ～ 8	10	1個
先端テーパ	SKH51相当	10	10 ～ 40	-	-	8 ～ 10	10	1個
先端テーパ	SKH51相当	13	10 ～ 40	-	-	10 ～ 13	10	1個
先端テーパ	SKH51相当	16	10 ～ 40	-	-	13 ～ 16	10	1個
先端鋭角	粉末ハイス鋼	1.6	10 ～ 40	10 ～ 30	-	1 ～ 1.6	10	1個
先端鋭角	粉末ハイス鋼	1.6	10 ～ 40	-	16 ～ 45	1 ～ 1.6	10	1個
先端鋭角	粉末ハイス鋼	2.0	10 ～ 40	10 ～ 30	-	1 ～ 2	10	1個
先端鋭角	粉末ハイス鋼	2.0	10 ～ 40	-	16 ～ 45	1 ～ 2	10	1個
先端鋭角	粉末ハイス鋼	2.5	10 ～ 40	10 ～ 30	-	1.5 ～ 2.5	10	1個
先端鋭角	粉末ハイス鋼	2.5	10 ～ 40	-	16 ～ 45	1.5 ～ 2.5	10	1個
先端鋭角	粉末ハイス鋼	3	10 ～ 40	15 ～ 30	-	2 ～ 3	10	1個
先端鋭角	粉末ハイス鋼	3	10 ～ 40	-	16 ～ 45	2 ～ 3	10	1個
先端鋭角	粉末ハイス鋼	4	10 ～ 40	15 ～ 30	-	3 ～ 4	10	1個
先端鋭角	粉末ハイス鋼	4	10 ～ 40	-	16 ～ 45	3 ～ 4	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
