ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差 RW
- 通常単価(税別)
- -
- 税込単価
- -
【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...
詳細情報を確認する未確定：候補が24型番あります。

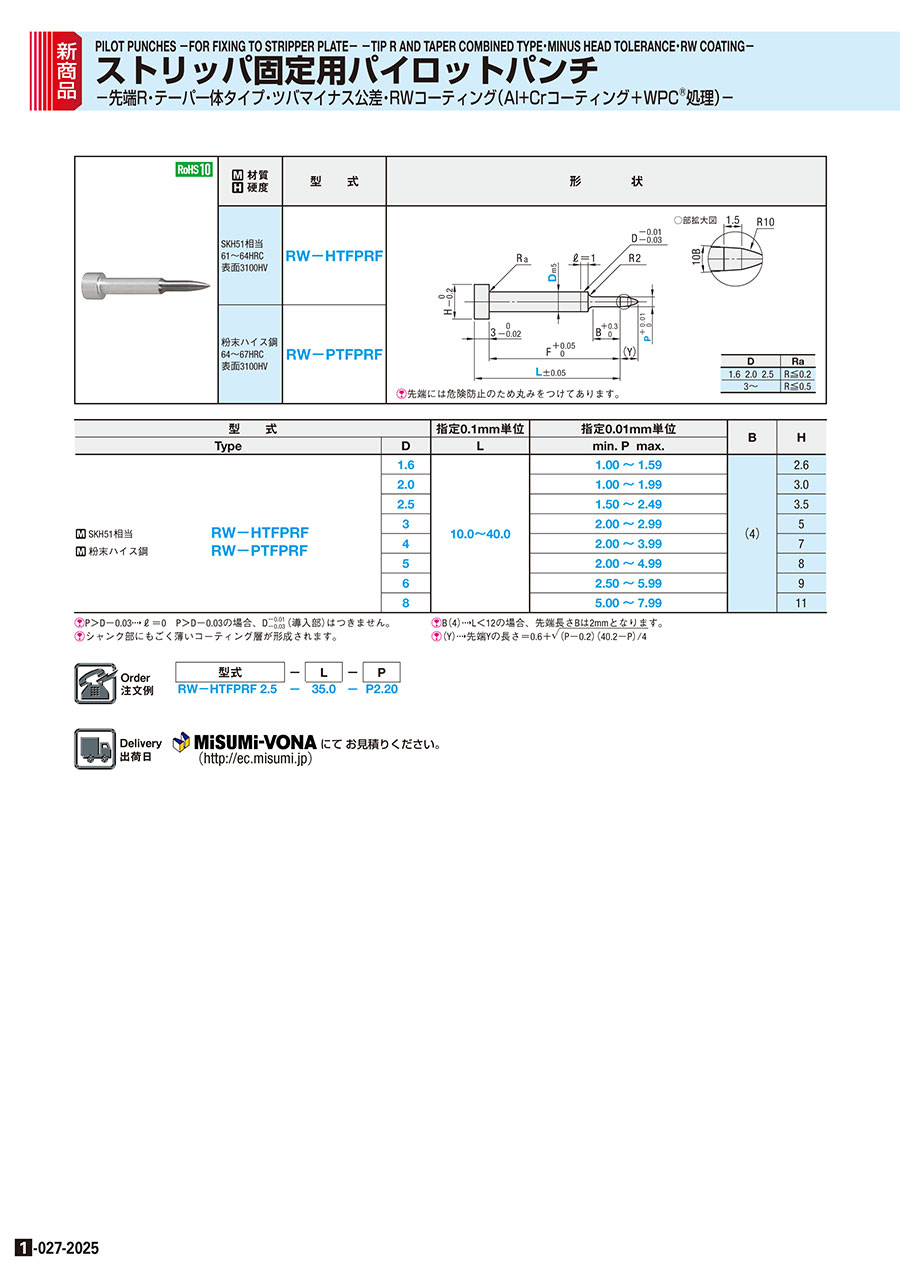

外形図・規格表
外形図・製品仕様
| [ M ]材質 [ H ]硬度 | 型式 | 形 状 | |||||||
 | SKH51相当 61～64HRC 表面3100HV | RW-HTFPRF |
[ ! ]先端には危険防止のため丸みをつけてあります。 | ||||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | RW-PTFPRF |
規格表
| 型式 | 指定0.1mm単位 | 指定0.01mm単位 | B | H | ||
| Type | D | L | min. P max. | |||
| 1.6 | 10.0～40.0 | 1.00～1.59 | (4) | 2.6 | ||
| 2.0 | 1.00～1.99 | 3 | ||||
| 2.5 | 1.50～2.49 | 3.5 | ||||
| [ M ]SKH51相当 | RW-HTFPRF | 3 | 2.00～2.99 | 5 | ||
| [ M ]粉末ハイス鋼 | RW-PTFPRF | 4 | 2.00～3.99 | 7 | ||
| 5 | 2.00～4.99 | 8 | ||||
| 6 | 2.50～5.99 | 9 | ||||
| 8 | 5.00～7.99 | 11 | ||||
[ ! ]シャンク部にもごく薄いコーティング層が形成されます。
[ ! ]B(4)→L＜12の場合、先端長さBは2mmとなります。
[ ! ](Y)→先端Yの長さ＝0.6+
注文例
| 型式 | － | L | － | P |
| RW－HTFPRF 2.5 | － | 35.0 | － | P2.20 |
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
追加工
| 型式 | － | L | － | P | － | (BC…etc.) |
| RW－HTFPRF3 | － | 28.0 | － | P2.48 | － | TC2.5 |
| 追加工 | 記号 | 詳細 | |||||
| 先端 |  | PC | 先端径変更 PC≧Pmin/2≧1.00 指定0.01mm単位 | ||||
 | BC | 先端長変更 2≦BC≦Bmax. 指定0.1mm単位 [ ! ]全長Lは先端長さ BC＋8mm以上必要です。 |
| ||||
 | RLC | 先端Rをフラットに カットします。 3≦RLC＜Ymax 指定0.1mm単位 [ NG ]RT＝0の指定不可 |
| ||||
| 追加工 | 記号 | 詳細 | ||
| 全長 |  | LKC | 全長公差変更 L±0.05→+0.05 0 [ ! ]F寸公差 F+0.05 0→±0.05となります。 | |
| ツバ部 |  | HC | ツバ径変更 D＋0.1≦HC＜H 指定0.1mm単位 | |
 | TC | ツバ厚変更 2≦TC＜3 指定0.1mm単位 [ ! ]全長は指定寸法のままです。 | ||
 | KC | ツバ部廻り止め一面加工 | ||
 | WKC | 廻り止め平行加工(2面) | ||
 | TNK | ツバ下の逃げ加工 (逃げ部0.2以下) | ||
| その他 |  | FKC | F寸法公差変更 F+0.3 0→+0.05 0 [ NG ]LKC併用不可 | |
 | NDC | 導 入 部 無 し | ℓ＝1→ℓ＝0 | |
関連情報
■先端R形状外観
先端R形状の外観はP寸法により変わります。
先端R形状の外観はP寸法により変わります。
■パイロットパンチR部長さ（Y）の求め方（参考値）
●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。
商品情報
関連部品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
