ストリッパ固定用パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）
- 通常単価(税別)
- -
- 税込単価
- -
【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...
詳細情報を確認する未確定：候補が200型番あります。

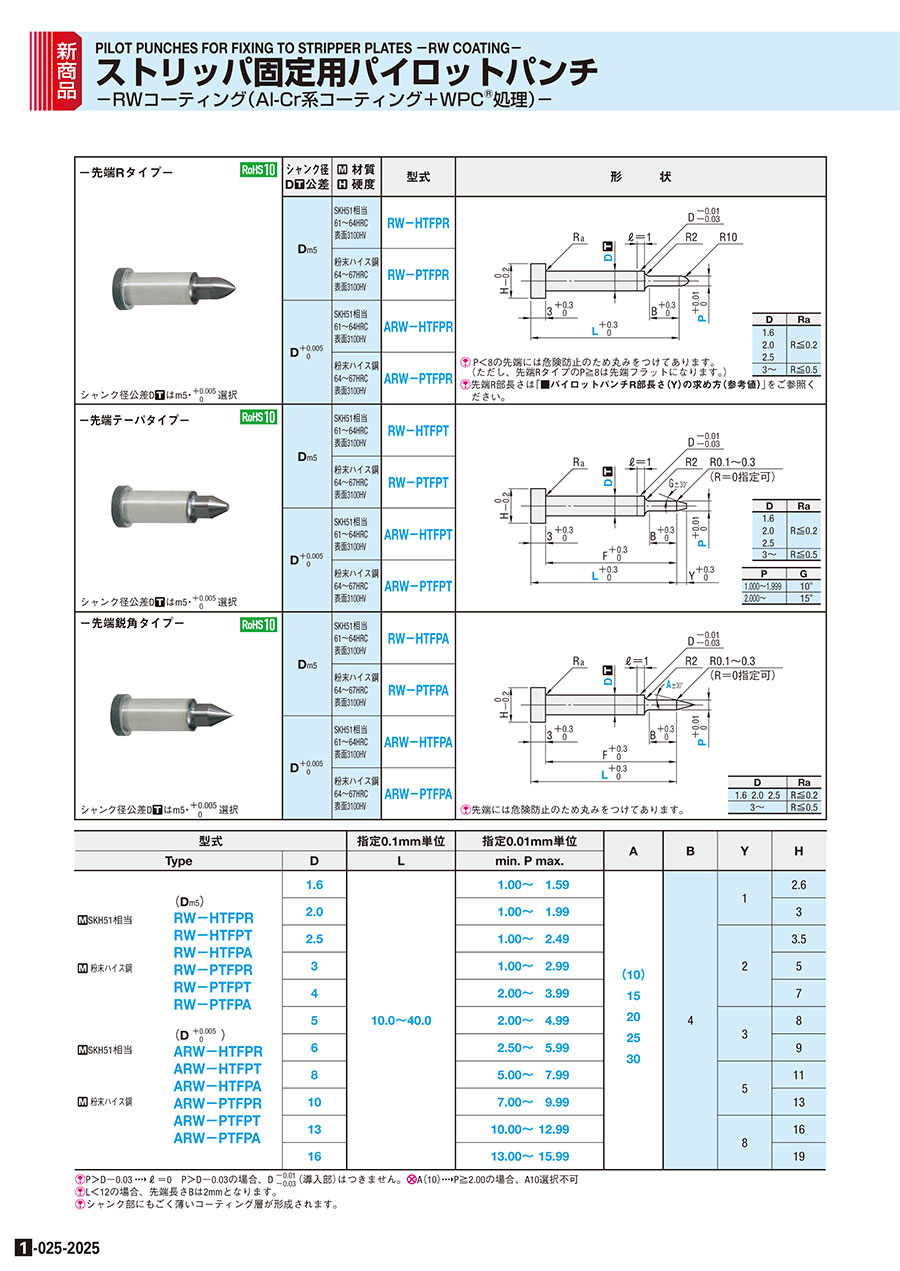

外形図・規格表
外形図・製品仕様
| シャンク径 D [ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | 形 状 | |||||||||||||
-先端Rタイプ- シャンク径公差D[ T ]はm5・ +0.005/0選択 | Dm5 | SKH51相当 61～64HRC 表面3100HV | RW-HTFPR |
[ ! ]P＜8の先端には危険防止のため丸みをつけてあります。 | ||||||||||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | RW-PTFPR | |||||||||||||||
| D +0.005/0 | SKH51相当 61～64HRC 表面3100HV | ARW-HTFPR | ||||||||||||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PTFPR | |||||||||||||||
-先端テーパタイプ- シャンク径公差D[ T ]はm5・ +0.005/0選択 | Dm5 | SKH51相当 61～64HRC 表面3100HV | RW-HTFPT |
| ||||||||||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | RW-PTFPT | |||||||||||||||
| D +0.005/0 | SKH51相当 61～64HRC 表面3100HV | ARW-HTFPT | ||||||||||||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PTFPT | |||||||||||||||
-先端鋭角タイプ- シャンク径公差D[ T ]はm5・ +0.005/0選択 | Dm5 | SKH51相当 61～64HRC 表面3100HV | RW-HTFPA |
[ ! ]先端には危険防止のため丸みをつけてあります。 | ||||||||||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | RW-PTFPA | |||||||||||||||
| D +0.005/0 | SKH51相当 61～64HRC 表面3100HV | ARW-HTFPA | ||||||||||||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PTFPA |
規格表
| 型式 | 指定0.1mm単位 | 指定0.01mm単位 | A | B | Y | H | ||
| Type | D | L | min. P max. | |||||
[ M ]SKH51相当 [ M ]粉末ハイス鋼 [ M ]SKH51相当 [ M ]粉末ハイス鋼 | （Dm5） RW-HTFPR RW-HTFPT RW-HTFPA RW-PTFPR RW-PTFPT RW-PTFPA (D +0.005/0) ARW-HTFPR ARW-HTFPT ARW-HTFPA ARW-PTFPR ARW-PTFPT ARW-PTFPA | 1.6 | 10.0～40.0 | 1.00～1.59 | （10） 15 20 25 30 | 4 | 1 | 2.6 |
| 2.0 | 1.00～1.99 | 3 | ||||||
| 2.5 | 1.00～2.49 | 2 | 3.5 | |||||
| 3 | 1.00～2.99 | 5 | ||||||
| 4 | 2.00～3.99 | 7 | ||||||
| 5 | 2.00～4.99 | 3 | 8 | |||||
| 6 | 2.50～5.99 | 9 | ||||||
| 8 | 5.00～7.99 | 5 | 11 | |||||
| 10 | 7.00～9.99 | 13 | ||||||
| 13 | 10.00～12.99 | 8 | 16 | |||||
| 16 | 13.00～15.99 | 19 | ||||||
[ ! ]L＜12の場合、先端長さBは2mmとなります。
[ ! ]シャンク部にもごく薄いコーティング層が形成されます。
[ NG ]A(10)→P≧2.00の場合、A10選択不可
注文例
| 型式 | － | L | － | P | － | A | － | (R0) |
| ARW－PTFPR 6 | － | 30.2 | － | P4.50 | ||||
| RW－PTFPA 4 | － | 30.0 | － | P3.50 | － | A20 | ||
| RW－PTFPT 4 | － | 30.0 | － | P3.50 | － | A15 | － | R0 |
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
追加工
| 型式 | － | L | － | P | － | A(AC) | － | (R0) | － | (BC・YC…etc.) |
| RW－PTFPA 3 | － | 28.0 | － | P2.48 | － | AC18 | － | BC3.0 |
| 追加工 | 記号 | 先端形状 | |||||||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | ||||||||
| 先端 |  | BC | 先端長変更 2≦BC≦Bmax≦L/2 指定0.1mm単位 |
| |||||
| [ ! ]全長Lは先端長さBC＋8mm以上必要です。 | |||||||||
 | RLC | 先端Rをフラットにカットします。 2≦RLC＜Y＜8  指定0.1mm単位 | － | ||||||
 | YC | － | 先端テーパ長さ変更 ・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可 | ||||||
 | GC | － | 先端角度変更 ・1.000≦P≦1.999 5°≦GC＜10° ・2.000≦P≦5.999 5°≦GC＜15° [ ! ]D2.5～D6に適用 YC≦P/2tanGC－0.3≦18 [ NG ]先端鋭角タイプ適用不可 三角関数の真数表>>こちら | ||||||
 | AC | － | 先端角度変更 15°＜AC≦45° 指定1°単位 [ NG ]先端テーパタイプ適用不可 | ||||||
| 全長 |  | LKC | － | 全長公差変更 L+0.3 0→+0.05 0 | |||||
| 追加工 | 記号 | 先端形状 | |||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | ||||
| ツバ部 |  | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 | ||
 | TC | ツバ厚変更 2≦TC＜3 指定0.1mm単位 (TKC、TKM併用の場合0.01mm単位指定可) [ ! ]全長は指定寸法のままです。 | |||
 | KC | ツバ部廻り止め一面加工 | |||
 | WKC | 廻り止め平行加工(2面) | |||
 | TKC | ツバ厚公差変更 T+0.3 0→+0.02 0 | ツバ厚公差変更 T+0.3 0→+0.02 0 （F+0.3 0→+0.1 0） | ||
| (TC併用の場合、T寸法0.01mm単位指定可) | |||||
| TKM | ツバ厚公差変更 T+0.3 0→ 0-0.02 | ツバ厚公差変更 T+0.3 0→ 0-0.02 F+0.3 0→+0.1 0 | |||
| (TC併用の場合、T寸法0.01mm単位指定可) | |||||
| シャンク部 |  | FKC | － | F寸法公差変更 F+0.3 0→ +0.05 0 [ NG ]LKC併用不可 | |
 | NDC | 導 入 部 無 し | ℓ＝1→ℓ＝0 | ||
 | TNK | ツバ下の逃げ加工 (逃げ部0.2以下) | |||
関連情報
■先端R形状外観
先端R形状の外観はP寸法により変わります。
先端R形状の外観はP寸法により変わります。
■パイロットパンチR部長さ（Y）の求め方（参考値）
●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。
商品情報
関連部品
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
