位置決めノック穴付パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）
【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...
詳細情報を確認する未確定：候補が180型番あります。

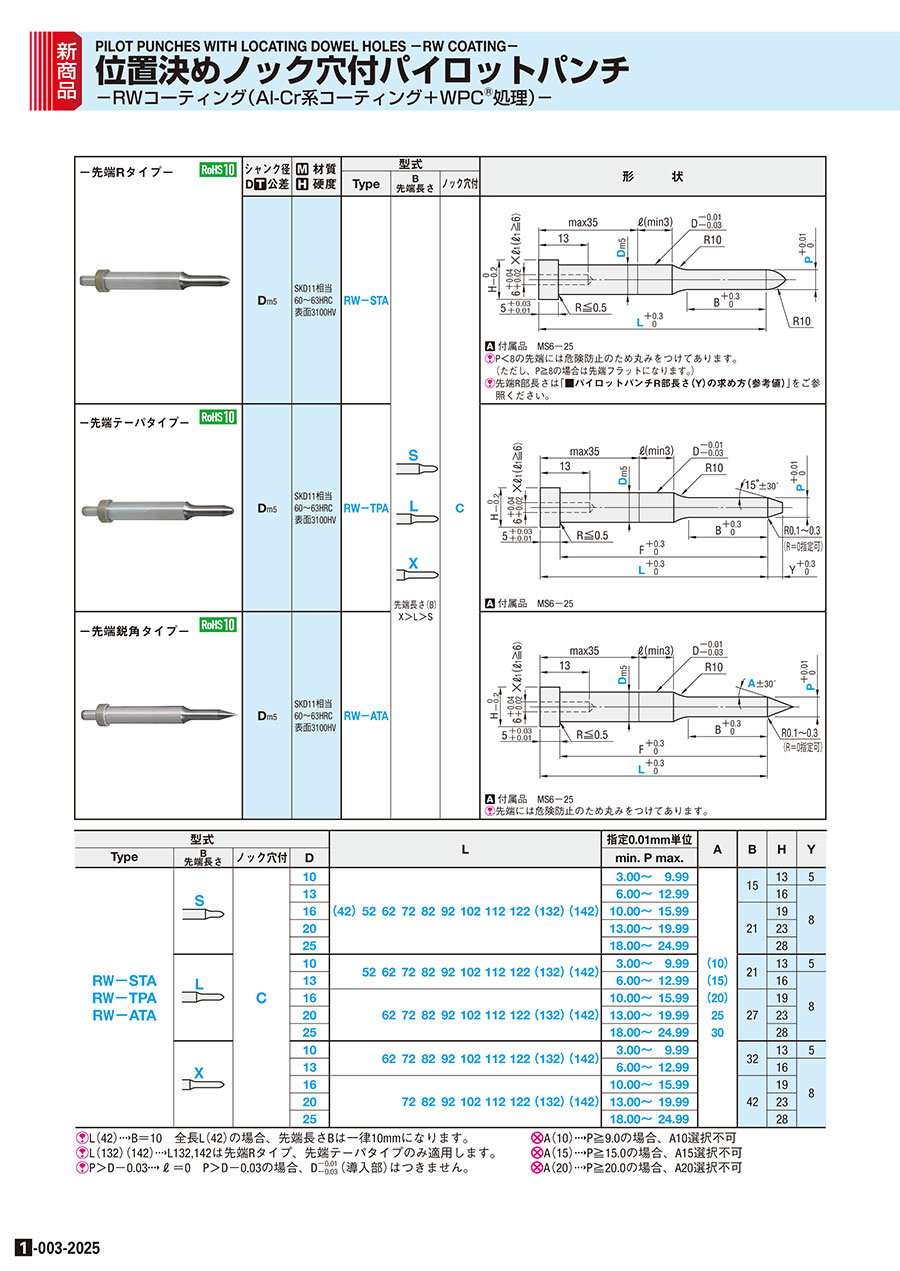

外形図・規格表
外形図・製品仕様
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | 形 状 | |||
| Type | B 先端長さ | ノック 穴付 | ||||
-先端Rタイプ-  | Dm5 | SKD11相当 60～63HRC 表面3100HV | RW-STA |  先端長さ（B） X＞L＞S | C |  [ A ]付属品 MS6-25 [ ! ]P＜8の先端には危険防止のため丸みをつけてあります。 （ただし、P≧8の場合は先端フラットになります。） [ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」 をご参照ください。 |
-先端テーパタイプ-  | Dm5 | SKD11相当 60～63HRC 表面3100HV | RW-TPA |  [ A ]付属品 MS6-25 | ||
-先端鋭角タイプ-  | Dm5 | SKD11相当 60～63HRC 表面3100HV | RW-ATA |  [ A ]付属品 MS6-25 [ ! ]先端には危険防止のため丸みをつけてあります。 | ||
規格表
型式 | L | 指定0.01mm単位 | A | B | H | Y | |||||||||||||
Type | B 先端長さ | ノック 穴付 | D | min. P max. | |||||||||||||||
RW-STA RW-TPA RW-ATA |  | C | 10 | （42） | 52 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 3.00～9.99 | 15 | 13 | 5 | |
13 | 6.00～12.99 | 16 | 8 | ||||||||||||||||
16 | 10.00～15.99 | 21 | 19 | ||||||||||||||||
20 | 13.00～19.99 | 23 | |||||||||||||||||
25 | 18.00～24.99 | 28 | |||||||||||||||||
 | 10 | 52 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 3.00～9.99 | （10） | 21 | 13 | 5 | |||
13 | 6.00～12.99 | （15） | 16 | 8 | |||||||||||||||
16 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 10.00～15.99 | （20） | 27 | 19 | ||||||
20 | 13.00～19.99 | 25 | 23 | ||||||||||||||||
25 | 18.00～24.99 | 30 | 28 | ||||||||||||||||
 | 10 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 3.00～9.99 | 32 | 13 | 5 | |||||
13 | 6.00～12.99 | 16 | 8 | ||||||||||||||||
16 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 10.00～15.99 | 42 | 19 | ||||||||
20 | 13.00～19.99 | 23 | |||||||||||||||||
25 | 18.00～24.99 | 28 | |||||||||||||||||
[ ! ]L（132）（142）→L132, 142は先端Rタイプ・先端テーパタイプのみ適用します。
[ ! ]P＞D-0.03→ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ NG ]A（10）→P≧9.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可
注文例
型式 | - | L | - | P | - | A | - | R0 |
| RW-STASC 10 | - | 72 | - | P5.50 | ||||
| RW-ATASC 10 | - | 62 | - | P3.80 | - | A20 | - | R0 |
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型式 | - | L（LC） | - | P（PC） | - | A | - | R0 | - | （BC・YC・HC…etc.） |
| RW-STASC 16 | - | 72 | - | PC8.50 |
| 追加工 | 記号 | 先端形状 | ||||||||||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | |||||||||||
| 先端 |  | PC | 先端径変更 PC≧ Pmin 2 指定0.01mm単位
| 先端径変更 PC≧ Pmin 2 指定0.01mm単位 [ ! ]Ymax＝YCmax
| ||||||||
 | BC | 先端長変更 2≦BC≦Bmax. 指定0.1mm単位 [ ! ]全長Lは先端長さBC＋30mm以上必要です。 [ ! ]PC追加工の記載内の表にご注意ください | ||||||||||
 | RLC | 先端Rをフラットにカットします。 2≦RLC＜Y＜8  指定0.1mm単位 | － | |||||||||
 | YC | － | 先端テーパ長さ変更 1≦YC≦P×1.86－0.3≦18 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可 | |||||||||
 | GC | － | 先端角度変更 [ ! ]Y(YC)≦P/2tan GC－0.3≦18 [ NG ]先端鋭角タイプ適用不可 三角関数の真数表>>こちら | |||||||||
| 追加工 | 記号 | 先端形状 | |||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | ||||
| 全長 |  | LC | 全長変更 30＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－先端長さが30mm以下の場合、 先端長さは全長－30mmになります。 | ||
 | LKC | － | 全長公差変更 L ＋0.3 0→＋0.050 | ||
| ツバ部 |  | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 | ||
 | TC | ツバ厚変更 2≦TC＜5 指定0.1mm単位 [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同寸法です。 | |||
 | KC | ツバ部廻り止め一面加工 | |||
 | WKC | 廻り止め平行加工(2面) | |||
| シャンク部 |  | FKC | － | F寸法公差変更 F ＋0.3 0→＋0.050 [ NG ]LKC併用不可 | |
 | NDC | 導 入 部 無 し | ℓ≧3 →ℓ＝0 | ||
| その他 |  | TPC | ノックピン変更 付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。 | ||
関連情報
■先端R形状外観
先端R形状の外観はP寸法により変わります。
先端R形状の外観はP寸法により変わります。
■パイロットパンチR部長さ（Y）の求め方（参考値）
●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。
商品情報
関連部品
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
