ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

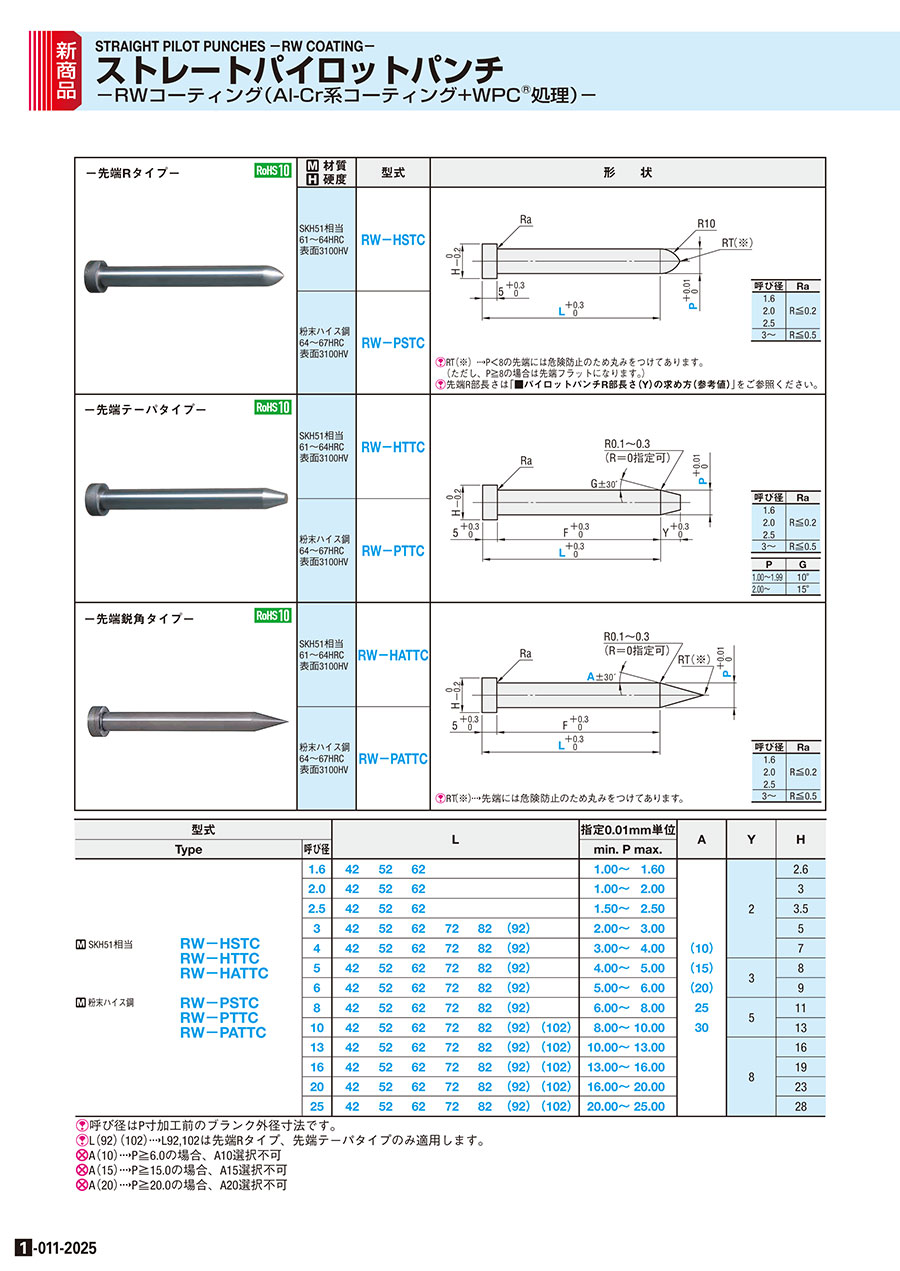

カタログ |P.1-011-2025

通常単価(税別): -

税込単価: -

通常出荷日：5日目

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施して...

詳細を確認

よく一緒に見られています

ミスミ

ストレートパイロットパンチ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ストレートパイロットパンチ－TiCNコーティング－

通常出荷日：3 日目

未確定：候補が312型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図・製品仕様

[ M ]材質
[ H ]硬度

型式

形状

-先端Rタイプ-

SKH51相当
61～64HRC
表面3100HV

RW-HSTC

呼び径	Ra
1.6 2.0 2.5	R≦0.2
3～	R≦0.5

[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。
（ただし、P≧8の場合は先端フラットになります。）
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」
をご参照ください。

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PSTC

-先端テーパタイプ-

SKH51相当
61～64HRC
表面3100HV

RW-HTTC

呼び径	Ra
1.6 2.0 2.5	R≦0.2
3～	R≦0.5

P	G
1.00～1.99	10°
2.00～	15°

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PTTC

-先端鋭角タイプ-

SKH51相当
61～64HRC
表面3100HV

RW-HATTC

呼び径	Ra
1.6 2.0 2.5	R≦0.2
3～	R≦0.5

[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PATTC

規格表

型式		L							指定0.01mm単位	A	Y	H
Type	呼び径	L							min. P max.	A	Y	H
SKH51相当 RW-HSTC RW-HTTC RW-HATTC 粉末ハイス鋼 RW-PSTC RW-PTTC RW-PATTC	1.6	42	52	62					1.00～1.60		2	2.6
	2.0	42	52	62					1.00～2.00			3
	2.5	42	52	62					1.50～2.50			3.5
	3	42	52	62	72	82	（92）		2.00～3.00			5
	4	42	52	62	72	82	（92）		3.00～4.00	（10）		7
	5	42	52	62	72	82	（92）		4.00～5.00	（15）	3	8
	6	42	52	62	72	82	（92）		5.00～6.00	（20）	3	9
	8	42	52	62	72	82	（92）		6.00～8.00	25	5	11
	10	42	52	62	72	82	（92）	（102）	8.00～10.00	30	5	13
	13	42	52	62	72	82	（92）	（102）	10.00～13.00		8	16
	16	42	52	62	72	82	（92）	（102）	13.00～16.00			19
	20	42	52	62	72	82	（92）	（102）	16.00～20.00			23
	25	42	52	62	72	82	（92）	（102）	20.00～25.00			28

[ ! ]呼び径はP寸加工前のブランク外径寸法です。
[ ! ]L（92）（102）→L92, 102は先端Rタイプ・先端テーパタイプのみ適用します。
[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可

注文例

型式	-	L	-	P	-	A	-	(R0)
RW - PSTC 6	-	72	-	P5.02			-

[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式	-	L（LC・LCT・LMT）	-	P（PC）	-	A	-	(R0)	-	(YC・HC・TC…etc.)
RW－PSTC 10	-	LC65	-	P8.50					-	KC

追加工	記号	先端形状
追加工	記号	先端Rタイプ	先端テーパ・先端鋭角タイプ
先端	YC	－	先端テーパ長さ変更・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可
	GC	－	先端角度変更 [ ! ]Y(YC)≦P/2tanGC－0.3≦18 [ NG ]先端鋭角タイプ適用不可三角関数の真数表>>こちら
	RLC	先端Rをフラットにカットします。 2≦RLC＜Y＜8 指定0.1mm単位	－

追加工	記号	先端形状
		先端Rタイプ		先端テーパ・先端鋭角タイプ
全長	LC	全長変更 25≦LC＜L 指定0.1mm単位
	LKC	－		全長公差変更 L＋0.30→＋0.050
	LCT	ツバ厚公差・全長変更を1つのコードで加工します。指定範囲、指定単位、注意事項([ ! ])はLCと同様
		TKC ツバ厚公差変更 T＋0.30→＋0.020		＋	LC 全長変更
		(TC併用の場合、T寸法0.01mm単位指定可)
	LMT	ツバ厚公差・全長変更を1つのコードで加工します。指定範囲、指定単位、注意事項([ ! ])はLCと同様
		TKM ツバ厚公差変更 T＋0.30→0 －0.02		＋	LC 全長変更
		(TC併用の場合、T寸法0.01mm単位指定可)
ツバ部	HC	ツバ径変更 P≦HC＜H 指定0.1mm単位　 [ ! ]2.6≦HC＜H
	TC	ツバ厚変更 4≦TC＜5　指定0.1mm単位 (LCT、LMT、TKC、TKM併用の場合0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同寸法です。
	KC	ツバ部廻り止め一面加工
	WKC	廻り止め平行加工(2面)
	TKC	ツバ厚公差変　　　更	L＋0.30→＋0.020
		(TC併用の場合、T寸法0.01mm単位指定可)
	TKM	ツバ厚公差変　　　更	T＋0.30→0 －0.02
		(TC併用の場合、T寸法0.01mm単位指定可)
シャンク部	FKC	－			F寸法公差変更 F＋0.30→＋0.050 [ NG ]LKC併用不可

>>P.1771

...

型番

RW-HATTC1.6-[42-62/10]-P[1-1.6/0.01]-A[10-30/5]

RW-HATTC1.6-LC[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

RW-HATTC1.6-LCT[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

RW-HATTC1.6-LMT[25-61.9/0.1]-P[1-1.6/0.01]-A[10-30/5]

RW-HATTC2.0-[42-62/10]-P[1-2/0.01]-A[10-30/5]

RW-HATTC2.0-LC[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

RW-HATTC2.0-LCT[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

RW-HATTC2.0-LMT[25-61.9/0.1]-P[1-2/0.01]-A[10-30/5]

RW-HATTC2.5-[42-62/10]-P[1.5-2.5/0.01]-A[10-30/5]

RW-HATTC2.5-LC[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

RW-HATTC2.5-LCT[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

RW-HATTC2.5-LMT[25-61.9/0.1]-P[1.5-2.5/0.01]-A[10-30/5]

RW-HATTC3-[42-82/10]-P[2-3/0.01]-A[10-30/5]

RW-HATTC3-LC[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

RW-HATTC3-LCT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

RW-HATTC3-LMT[25-81.9/0.1]-P[2-3/0.01]-A[10-30/5]

RW-HATTC4-[42-82/10]-P[3-4/0.01]-A[10-30/5]

RW-HATTC4-LC[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

RW-HATTC4-LCT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

RW-HATTC4-LMT[25-81.9/0.1]-P[3-4/0.01]-A[10-30/5]

RW-HATTC5-[42-82/10]-P[4-5/0.01]-A[10-30/5]

RW-HATTC5-LC[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

RW-HATTC5-LCT[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

RW-HATTC5-LMT[25-81.9/0.1]-P[4-5/0.01]-A[10-30/5]

RW-HATTC6-[42-82/10]-P[5-6/0.01]-A[10-30/5]

RW-HATTC6-LC[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

RW-HATTC6-LCT[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

RW-HATTC6-LMT[25-81.9/0.1]-P[5-6/0.01]-A[10-30/5]

RW-HATTC8-[42-82/10]-P[6-8/0.01]-A[15-30/5]

RW-HATTC8-LC[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

RW-HATTC8-LCT[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

RW-HATTC8-LMT[25-81.9/0.1]-P[6-8/0.01]-A[15-30/5]

RW-HATTC10-[42-82/10]-P[8-10/0.01]-A[15-30/5]

RW-HATTC10-LC[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

RW-HATTC10-LCT[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

RW-HATTC10-LMT[25-81.9/0.1]-P[8-10/0.01]-A[15-30/5]

RW-HATTC13-[42-82/10]-P[10-13/0.01]-A[15-30/5]

RW-HATTC13-LC[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

RW-HATTC13-LCT[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

RW-HATTC13-LMT[25-81.9/0.1]-P[10-13/0.01]-A[15-30/5]

RW-HATTC16-[42-82/10]-P[13-16/0.01]-A[15-30/5]

RW-HATTC16-LC[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

RW-HATTC16-LCT[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

RW-HATTC16-LMT[25-81.9/0.1]-P[13-16/0.01]-A[15-30/5]

RW-HATTC20-[42-82/10]-P[16-20/0.01]-A[20-30/5]

RW-HATTC20-LC[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

RW-HATTC20-LCT[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

RW-HATTC20-LMT[25-81.9/0.1]-P[16-20/0.01]-A[20-30/5]

RW-HATTC25-[42-82/10]-P[20-25/0.01]-A[25-30/5]

RW-HATTC25-LC[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

RW-HATTC25-LCT[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

RW-HATTC25-LMT[25-81.9/0.1]-P[20-25/0.01]-A[25-30/5]

RW-HSTC1.6-[42-62/10]-P[1-1.6/0.01]

RW-HSTC1.6-LC[25-61.9/0.1]-P[1-1.6/0.01]

RW-HSTC1.6-LCT[25-61.9/0.1]-P[1-1.6/0.01]

RW-HSTC1.6-LMT[25-61.9/0.1]-P[1-1.6/0.01]

RW-HSTC2-[42-62/10]-P[1-2/0.01]

RW-HSTC2-LC[25-61.9/0.1]-P[1-2/0.01]

RW-HSTC2-LCT[25-61.9/0.1]-P[1-2/0.01]

RW-HSTC2-LMT[25-61.9/0.1]-P[1-2/0.01]

刃先形状

材質

No.(呼び径)

(mm)

L(全長)

(mm)

LCT

LMT

RoHS?

最小発注数量

先端鋭角	SKH51相当	1.6	42 ～ 62	10 ～ 30	-	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	1.6	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	2	42 ～ 62	10 ～ 30	-	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	25 ～ 61.9	-	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	25 ～ 61.9	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	2	-	10 ～ 30	-	-	25 ～ 61.9	1 ～ 2	10	1個
先端鋭角	SKH51相当	2.5	42 ～ 62	10 ～ 30	-	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	25 ～ 61.9	-	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	25 ～ 61.9	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	2.5	-	10 ～ 30	-	-	25 ～ 61.9	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	3	42 ～ 82	10 ～ 30	-	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	25 ～ 81.9	-	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	25 ～ 81.9	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	-	25 ～ 81.9	2 ～ 3	10	1個
先端鋭角	SKH51相当	4	42 ～ 82	10 ～ 30	-	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	25 ～ 81.9	-	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	25 ～ 81.9	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	-	25 ～ 81.9	3 ～ 4	10	1個
先端鋭角	SKH51相当	5	42 ～ 82	10 ～ 30	-	-	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	25 ～ 81.9	-	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	-	25 ～ 81.9	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	-	-	25 ～ 81.9	4 ～ 5	10	1個
先端鋭角	SKH51相当	6	42 ～ 82	10 ～ 30	-	-	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	25 ～ 81.9	-	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	-	25 ～ 81.9	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	-	-	25 ～ 81.9	5 ～ 6	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	15 ～ 30	-	-	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	25 ～ 81.9	-	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	-	25 ～ 81.9	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	-	-	25 ～ 81.9	6 ～ 8	10	1個
先端鋭角	SKH51相当	10	42 ～ 82	15 ～ 30	-	-	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	25 ～ 81.9	-	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	-	25 ～ 81.9	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	-	-	25 ～ 81.9	8 ～ 10	10	1個
先端鋭角	SKH51相当	13	42 ～ 82	15 ～ 30	-	-	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	25 ～ 81.9	-	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	-	25 ～ 81.9	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	-	-	25 ～ 81.9	10 ～ 13	10	1個
先端鋭角	SKH51相当	16	42 ～ 82	15 ～ 30	-	-	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	25 ～ 81.9	-	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	-	25 ～ 81.9	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	-	-	25 ～ 81.9	13 ～ 16	10	1個
先端鋭角	SKH51相当	20	42 ～ 82	20 ～ 30	-	-	-	16 ～ 20	10	1個
先端鋭角	SKH51相当	20	-	20 ～ 30	25 ～ 81.9	-	-	16 ～ 20	10	1個
先端鋭角	SKH51相当	20	-	20 ～ 30	-	25 ～ 81.9	-	16 ～ 20	10	1個
先端鋭角	SKH51相当	20	-	20 ～ 30	-	-	25 ～ 81.9	16 ～ 20	10	1個
先端鋭角	SKH51相当	25	42 ～ 82	25 ～ 30	-	-	-	20 ～ 25	10	1個
先端鋭角	SKH51相当	25	-	25 ～ 30	25 ～ 81.9	-	-	20 ～ 25	10	1個
先端鋭角	SKH51相当	25	-	25 ～ 30	-	25 ～ 81.9	-	20 ～ 25	10	1個
先端鋭角	SKH51相当	25	-	25 ～ 30	-	-	25 ～ 81.9	20 ～ 25	10	1個
先端R	SKH51相当	1.6	42 ～ 62	-	-	-	-	1 ～ 1.6	10	1個
先端R	SKH51相当	1.6	-	-	25 ～ 61.9	-	-	1 ～ 1.6	10	1個
先端R	SKH51相当	1.6	-	-	-	25 ～ 61.9	-	1 ～ 1.6	10	1個
先端R	SKH51相当	1.6	-	-	-	-	25 ～ 61.9	1 ～ 1.6	10	1個
先端R	SKH51相当	2	42 ～ 62	-	-	-	-	1 ～ 2	10	1個
先端R	SKH51相当	2	-	-	25 ～ 61.9	-	-	1 ～ 2	10	1個
先端R	SKH51相当	2	-	-	-	25 ～ 61.9	-	1 ～ 2	10	1個
先端R	SKH51相当	2	-	-	-	-	25 ～ 61.9	1 ～ 2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）	ストレートパイロットパンチ	ストレートパイロットパンチ－DLCコーティング－	ストレートパイロットパンチ－TiCNコーティング－	ストレートパイロットパンチ－ラップ仕上げ－	可動式パイロットパンチ－ツバ付－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	3日目	お見積り	3日目	3日目	3日目
先端形状	ストレート	ストレート	ストレート	ストレート	ストレート	-
表面処理	RWコート	なし	DLC下地なし	TiCN	ラップ仕上げ	-
取付プレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート	-
シャンク(取付部)形状	標準	標準	標準	標準	標準	-

よく一緒に購入される商品

ミスミ
ストレートパイロットパンチ－ラップ仕上げ…5
通常価格(税別) : -
通常出荷日 : 3日目

ストレートパイロットパンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ボタンダイ	カス上がり対策ボタンダイ	カス上がり対策逆テーパボタンダイ

ストリッパガイドピン	ストリッパガイドブシュ	パンチガイドブシュ

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

刃先形状

材質

No.(呼び径)(mm)

L(全長)(mm)

A

LC

LCT

LMT

P

タイプ

CAD

出荷日

ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

外形図・規格表

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

商品情報

関連部品

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

ストレートパイロットパンチカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
