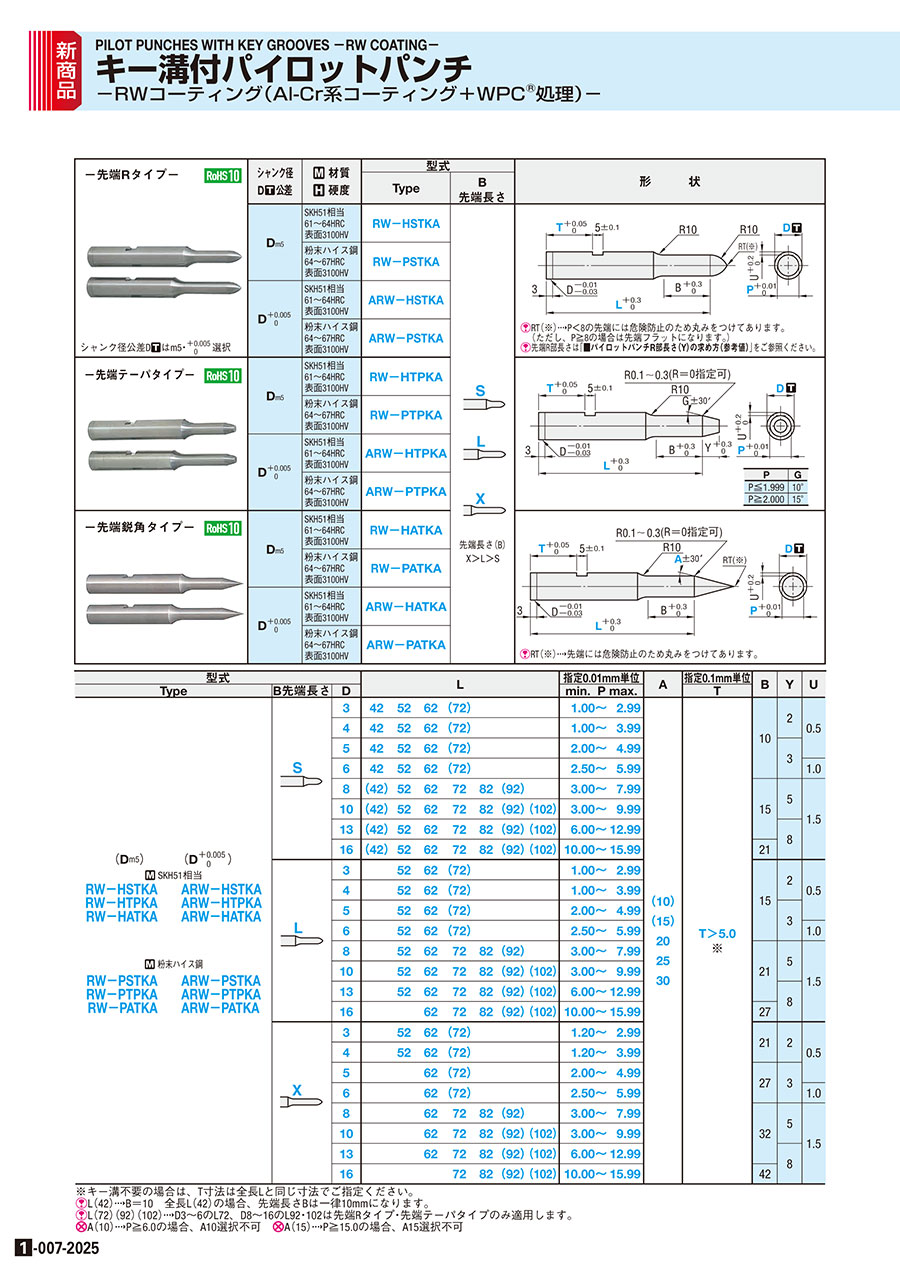

キー溝付パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）
- 通常単価(税別)
- -
- 税込単価
- -
【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...
詳細情報を確認する未確定：候補が1,518型番あります。
外形図・規格表
外形図・製品仕様
シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | 形 状 | |||||||
Type | B 先端長さ | |||||||||
-先端Rタイプ- シャンク径公差D[ T ]はm5・ +0.005/0 選択 | Dm5 | SKH51相当 61～64HRC 表面3100HV | RW-HSTKA |  先端長さ（B） X＞L＞S |  （ただし、P≧8の場合は先端フラットになります。） [ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」 をご参照ください。 | |||||
粉末ハイス鋼 64～67HRC 表面3100HV | RW-PSTKA | |||||||||
D +0.005/0 | SKH51相当 61～64HRC 表面3100HV | ARW-HSTKA | ||||||||
粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PSTKA | |||||||||
-先端テーパタイプ- | Dm5 | SKH51相当 61～64HRC 表面3100HV | RW-HTPKA |
| ||||||
粉末ハイス鋼 64～67HRC 表面3100HV | RW-PTPKA | |||||||||
D +0.005/0 | SKH51相当 61～64HRC 表面3100HV | ARW-HTPKA | ||||||||
粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PTPKA | |||||||||
-先端鋭角タイプ- | Dm5 | SKH51相当 61～64HRC 表面3100HV | RW-HATKA |  [ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。 | ||||||
粉末ハイス鋼 64～67HRC 表面3100HV | RW-PATKA | |||||||||
D +0.005/0 | SKH51相当 61～64HRC 表面3100HV | ARW-HATKA | ||||||||
粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PATKA | |||||||||
規格表
型式 | L | 指定0.01mm単位 | A | 指定0.1mm単位 | B | Y | U | |||||||||
Type | B | D | min. P max. | T | ||||||||||||
先端長さ | ||||||||||||||||
 | 3 | 42 | 52 | 62 | （72） | 1.00～2.99 | T＞5.0 ※ | 10 | 2 | 0.5 | ||||||
4 | 42 | 52 | 62 | （72） | 1.00～3.99 | |||||||||||
5 | 42 | 52 | 62 | （72） | 2.00～4.99 | 3 | ||||||||||
6 | 42 | 52 | 62 | （72） | 2.50～5.99 | 1 | ||||||||||
8 | （42） | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 15 | 5 | 1.5 | ||||||
（Dm5） | （D +0.005/0） | 10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | ||||||
13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | |||||||
[ M ]SKH51相当 | 16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 21 | ||||||
RW-HSTKA | ARW-HSTKA |  | 3 | 52 | 62 | （72） | 1.00～2.99 | 15 | 2 | 0.5 | ||||||
RW-HTPKA | ARW-HTPKA | 4 | 52 | 62 | （72） | 1.00～3.99 | ||||||||||
RW-HATKA | ARW-HATKA | 5 | 52 | 62 | （72） | 2.00～4.99 | （10） | 3 | ||||||||
6 | 52 | 62 | （72） | 2.50～5.99 | （15） | 1 | ||||||||||
8 | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 20 | 21 | 5 | 1.5 | ||||||
[ M ]粉末ハイス鋼 | 10 | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 25 | |||||||
RW-PSTKA | ARW-PSTKA | 13 | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 30 | 8 | |||||
RW-PTPKA | ARW-PTPKA | 16 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 27 | |||||||
RW-PATKA | ARW-PATKA |  | 3 | 52 | 62 | （72） | 1.20～2.99 | 21 | 2 | 0.5 | ||||||
4 | 52 | 62 | （72） | 1.20～3.99 | ||||||||||||
5 | 62 | （72） | 2.00～4.99 | 27 | 3 | |||||||||||
6 | 62 | （72） | 2.50～5.99 | 1 | ||||||||||||
8 | 62 | 72 | 82 | （92） | 3.00～7.99 | 32 | 5 | 1.5 | ||||||||
10 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | ||||||||||
13 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | |||||||||
16 | 72 | 82 | （92） | （102） | 10.00～15.99 | 42 | ||||||||||
[ ! ]L（42）→B＝10 全長 L（42）の場合、先端長さBは一律10mmになります。
[ ! ]L（72）（92）（102）→D3・6のL72、D8～16のL92・102は先端Rタイプ・先端テーパタイプのみ適用します。
[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ] A（15）→P≧15.0の場合、A15選択不可
注文例
型式 | - | L | - | P | - | A | - | T | - | (R0) |
| ARW - HSTKAS 6 | - | 72 | - | P5.02 | - | T20.0 | ||||
| RW - PTPKAS 6 | - | 52 | - | P4.97 | - | T15.0 | ||||
| RW - HATKAL 10 | - | 62 | - | P5.01 | - | A15 | - | T16.0 | - | R0 |
[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
| 型式 | - | L（LC・LCT） | - | P（PC） | - | A | - | T | - | (R0) | - | (BC・YC…etc.) |
| ARW - PSTKAS 8 | - | 82 | - | PC1.50 | - | T20.0 | - | YC1.0 |
| 追加工 | 記号 | 先端形状 | ||||||||||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | |||||||||||
| 先端 |  | PC | 先端径変更 PC≧ Pmin 2≧1.00 指定0.01mm単位 (PKC併用の場合0.001mm単位指定可)
| 先端径変更 PC≧ Pmin 2≧1.00 指定0.01mm単位 (PKC併用の場合0.001mm単位指定可) [ ! ]Ymax＝YCmax
| ||||||||
 | BC | 先端長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは先端長さBC＋30mm以上必要です。 [ ! ]PC追加工の記載内の表にご注意ください | ||||||||||
 | YC | － | 先端テーパ長さ変更 ・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可 | |||||||||
 | GC | － | 先端角度変更 [ ! ]Y(YC)≦P/2tan GC－0.3≦18 [ NG ]先端鋭角タイプ適用不可 三角関数の真数表>>こちら | |||||||||
 | RLC | 先端Rをフラットに カットします。 2≦RLC＜Y＜8  指定0.1mm単位 | － | |||||||||
| 追加工 | 記号 | 先端形状 | ||||||||||||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | |||||||||||||
| 全長 |  | LC | 全長変更 30＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－先端長さが30mm以下の場合、 先端長さは全長－30mmになります。 | |||||||||||
 | LKC | － | 全長公差変更 L＋0.30→＋0.050 | |||||||||||
 | LCT | TKC T寸法公差変更 T ＋0.050 → 0－0.02 | ＋ | LC 全長変更 | ||||||||||
| キー溝 |  | WKD |  | キー溝平行加工(2面) | ||||||||||
 | TKC | T寸法公差 変 更 | T ＋0.050 → 0－0.02 | |||||||||||
 | UK | キー溝深さ変更 [ NG ]D3は適用不可 |
| |||||||||||
