パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）
未確定：候補が9,230型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

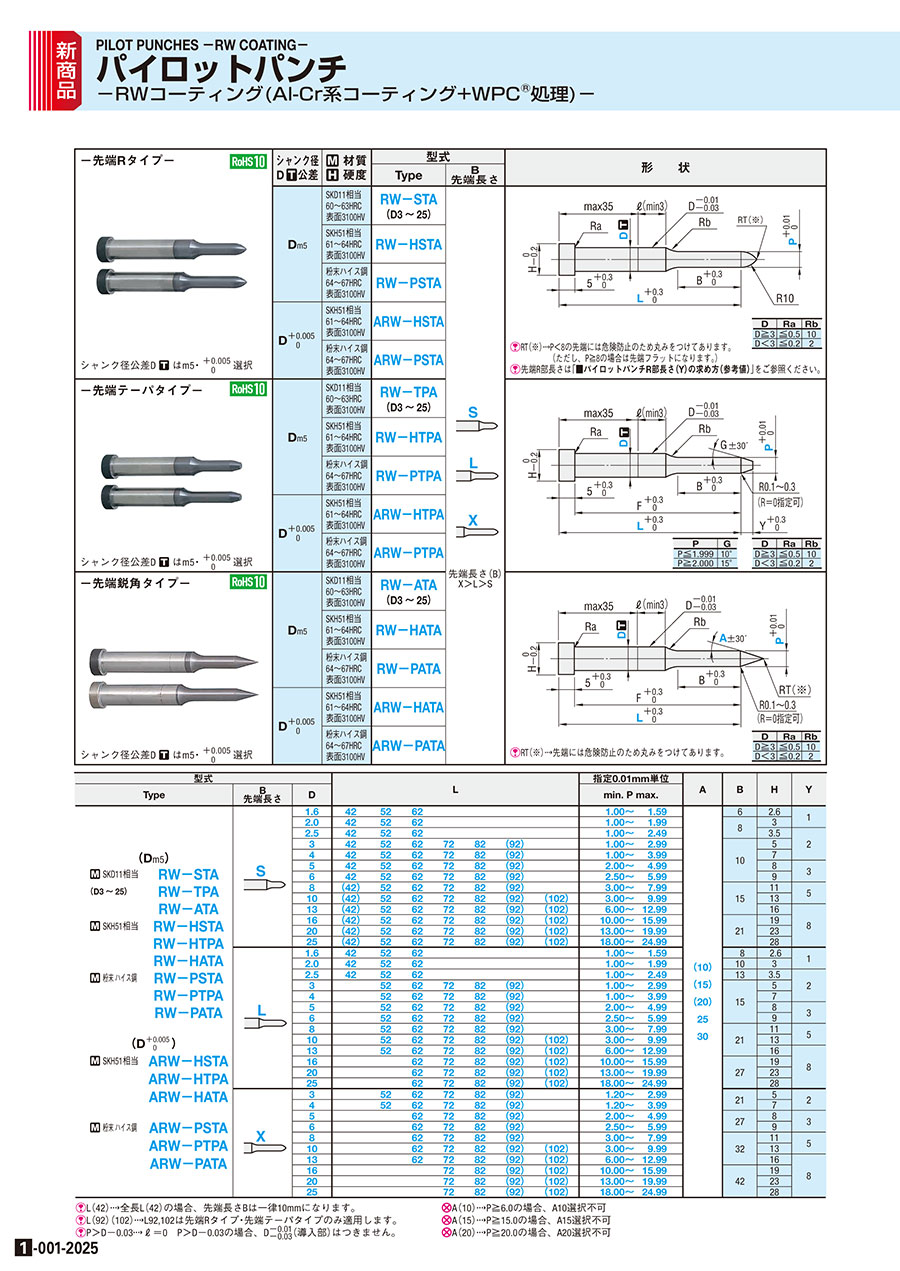

外形図・規格表
外形図・製品仕様
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | 形 状 | ||||||||||||||||
| Type | B 先端長さ | ||||||||||||||||||
-先端Rタイプ- シャンク径公差D[ T ]はm5・ +0.005/0 選択 | Dm5 | SKD11相当 | RW－STA （D3～25） |  先端長さ（B） X＞L＞S |
[ ! ]RT（※）→P＜8の先端には危険防止のため丸みをつけてあります。 （ただし、P≧8の場合は先端フラットになります。） [ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」 をご参照ください。 | ||||||||||||||
| 60～63HRC | |||||||||||||||||||
| 表面3000HV | |||||||||||||||||||
| SKH51相当 | RW-HSTA | ||||||||||||||||||
| 61～64HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| 粉末ハイス鋼 | RW-PSTA | ||||||||||||||||||
| 64～67HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| D +0.005/0 | SKH51相当 | ARW-HSTA | |||||||||||||||||
| 61～64HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| 粉末ハイス鋼 | ARW-PSTA | ||||||||||||||||||
| 64～67HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
-先端テーパタイプ- シャンク径公差D[ T ]はm5・ +0.005/0 選択 | Dm5 | SKD11相当 | RW－TPA （D3～25） |
| |||||||||||||||
| 60～63HRC | |||||||||||||||||||
| 表面3000HV | |||||||||||||||||||
| SKH51相当 | RW-HTPA | ||||||||||||||||||
| 61～64HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| 粉末ハイス鋼 | RW-PTPA | ||||||||||||||||||
| 64～67HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| D +0.005/0 | SKH51相当 | ARW-HTPA | |||||||||||||||||
| 61～64HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| 粉末ハイス鋼 | ARW-PTPA | ||||||||||||||||||
| 64～67HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
-先端鋭角タイプ- シャンク径公差D[ T ]はm5・ +0.005/0 選択 | Dm5 | SKD11相当 | RW－ATA （D3～25） |
| |||||||||||||||
| 60～63HRC | |||||||||||||||||||
| 表面3000HV | |||||||||||||||||||
| SKH51相当 | RW-HATA | ||||||||||||||||||
| 61～64HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| 粉末ハイス鋼 | RW-PATA | ||||||||||||||||||
| 64～67HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| D +0.005/0 | SKH51相当 | ARW-HATA | |||||||||||||||||
| 61～64HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
| 粉末ハイス鋼 | ARW-PATA | ||||||||||||||||||
| 64～67HRC | |||||||||||||||||||
| 表面3100HV | |||||||||||||||||||
規格表
| 型式 | L | 指定0.01mm単位 | A | B | H | Y | ||||||||||
| Type | B | D | min. P max. | |||||||||||||
| 先端長さ | ||||||||||||||||
 | 1.6 | 42 | 52 | 62 | 1.00～1.59 | 6 | 2.6 | 1 | ||||||||
| 2.0 | 42 | 52 | 62 | 1.00～1.99 | 8 | 3 | ||||||||||
| 2.5 | 42 | 52 | 62 | 1.00～2.49 | 3.5 | 2 | ||||||||||
| 3 | 42 | 52 | 62 | 72 | 82 | （92） | 1.00～2.99 | 10 | 5 | |||||||
| 4 | 42 | 52 | 62 | 72 | 82 | （92） | 1.00～3.99 | 7 | ||||||||
| 5 | 42 | 52 | 62 | 72 | 82 | （92） | 2.00～4.99 | 8 | 3 | |||||||
| （Dm5） | 6 | 42 | 52 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | |||||||
| [ M ]SKD11相当 | RW-STA | 8 | （42） | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 15 | 11 | 5 | ||||
| （D3～25） | RW-TPA | 10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 13 | |||||
| RW-ATA | 13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 16 | 8 | |||||
| 16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 21 | 19 | ||||||
| [ M ]SKH51相当 | RW-HSTA | 20 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | 23 | |||||
| RW-HTPA | 25 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | 28 | ||||||
| RW-HATA |  | 1.6 | 42 | 52 | 62 | 1.00～1.59 | 8 | 2.6 | 1 | |||||||
| 2.0 | 42 | 52 | 62 | 1.00～1.99 | 10 | 3 | ||||||||||
| [ M ]粉末 ハイス鋼 | RW-PSTA | 2.5 | 42 | 52 | 62 | 1.00～2.49 | 13 | 3.5 | 2 | |||||||
| RW-PTPA | 3 | 52 | 62 | 72 | 82 | （92） | 1.00～2.99 | （10） | 15 | 5 | ||||||
| RW-PATA | 4 | 52 | 62 | 72 | 82 | （92） | 1.00～3.99 | （15） | 7 | |||||||
| 5 | 52 | 62 | 72 | 82 | （92） | 2.00～4.99 | （20） | 8 | 3 | |||||||
| 6 | 52 | 62 | 72 | 82 | （92） | 2.50～5.99 | 25 | 9 | ||||||||
| 8 | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 30 | 21 | 11 | 5 | ||||||
| 10 | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 13 | ||||||||
| （D +0.005/0） | 13 | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 16 | 8 | ||||||
| [ M ]SKH51相当 | ARW-HSTA | 16 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 27 | 19 | ||||||
| ARW-HTPA | 20 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | 23 | ||||||||
| ARW-HATA | 25 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | 28 | ||||||||
 | 3 | 52 | 62 | 72 | 82 | （92） | 1.20～2.99 | 21 | 5 | 2 | ||||||
| [ M ]粉末 ハイス鋼 | ARW-PSTA | 4 | 52 | 62 | 72 | 82 | （92） | 1.20～3.99 | 7 | |||||||
| ARW-PTPA | 5 | 62 | 72 | 82 | （92） | 2.00～4.99 | 27 | 8 | 3 | |||||||
| ARW-PATA | 6 | 62 | 72 | 82 | （92） | 2.50～5.99 | 9 | |||||||||
| 8 | 62 | 72 | 82 | （92） | 3.00～7.99 | 32 | 11 | 5 | ||||||||
| 10 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 13 | |||||||||
| 13 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 16 | 8 | ||||||||
| 16 | 72 | 82 | （92） | （102） | 10.00～15.99 | 42 | 19 | |||||||||
| 20 | 72 | 82 | （92） | （102） | 13.00～19.99 | 23 | ||||||||||
| 25 | 72 | 82 | （92） | （102） | 18.00～24.99 | 28 | ||||||||||
[ ! ]L（92）（102）→L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
[ ! ]P＞D-0.03→ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可
注文例
| 型式 | - | L | - | P | - | A |
| RW-HSTAS 6 | - | 72 | - | P5.02 |
[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
| 型式 | - | L（LC・LCT・LMT） | - | P（PC） | - | A | - | (R0) | - | (BC・HC・HC…etc.) |
| RW-PSTAS 8 | - | LMT76 | - | PC1.50 |
| 追加工 | 記号 | 先端形状 | ||||||||||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | |||||||||||
| 先端 |  | PC | 先端径変更 PC≧ Pmin 2≧1.00 指定0.01mm単位 (PKC併用の場合0.001mm単位指定可)
| 先端径変更 PC≧ Pmin 2≧1.00 指定0.01mm単位 (PKC併用の場合0.001mm単位指定可) [ ! ]Ymax＝YCmax
| ||||||||
 | BC | 先端長変更 2≦BC≦Bmax. 指定0.1mm単位 [ ! ]全長Lは先端長さBC＋25mm以上必要です。 [ ! ]PC追加工の記載内の表にご注意ください | ||||||||||
 | RLC | 先端Rをフラットに カットします。 2≦RLC＜Y＜8  指定0.1mm単位 | ― | |||||||||
 | YC | ― | 先端テーパ長さ変更 ・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可 | |||||||||
 | GC | － | 先端角度変更 [ ! ]Y(YC)≦P/2tan GC－0.3≦18 [ NG ]先端鋭角タイプ適用不可 三角関数の真数表>>こちら | |||||||||
| 追加工 | 記号 | 先端形状 | |||||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | ||||||
| 全長 |  | LC | 全長変更 25＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－先端長さが25mm以下の場合、 先端長さは全長－25mmになります。 | ||||
 | LKC | － | 全長公差変更 L＋0.30→＋0.050 | ||||
 | LCT | ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注意事項([ ! ])はLCと同様 | |||||
| TKC ツバ厚公差変更 T ＋0.30→＋0.020 | ＋ | LC 全長変更 | |||||
| (TC併用の場合、T寸法0.01mm単位指定可) | |||||||
| LMT | ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注意事項([ ! ])はLCと同様 | ||||||
| TKM ツバ厚公差変更 T ＋0.3 0→ 0－0.02 | ＋ | LC 全長変更 | |||||
| (TC併用の場合、T寸法0.01mm単位指定可) | |||||||
| ツバ部 |  | KC | ツバ部廻り止め一面加工 | ||||
 | WKC | 廻り止め平行加工(2面) | |||||
 | RC |  | リテーナ面に対してツバ部を －0.04～0に加工 [ NG ]D ＋0.0050 タイプ適用不可 | ||||
 | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 | |||||
 | TC | ツバ厚変更 2≦TC＜5 指定0.1mm単位 (LCT、LMT、TKC、TKM併用の場合0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同寸法です。 | |||||
 | TKC | ツバ厚公差 変 更 | T＋0.30→＋0.020 | ||||
| (TC併用の場合、T寸法0.01mm単位指定可) | |||||||
| TKM | ツバ厚公差 変 更 | L ＋0.3 0→ 0－0.02 | |||||
| (TC併用の場合、T寸法0.01mm単位指定可) | |||||||
| シャンク部 |  | FKC | － | F寸法公差変更 F ＋0.3 0→＋0.050 [ NG ]LKC併用不可 | |||
 | NDC | 導 入 部 無 し | ℓ≧3 ⇒ℓ＝0 | ||||
>>P.1771
