ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）

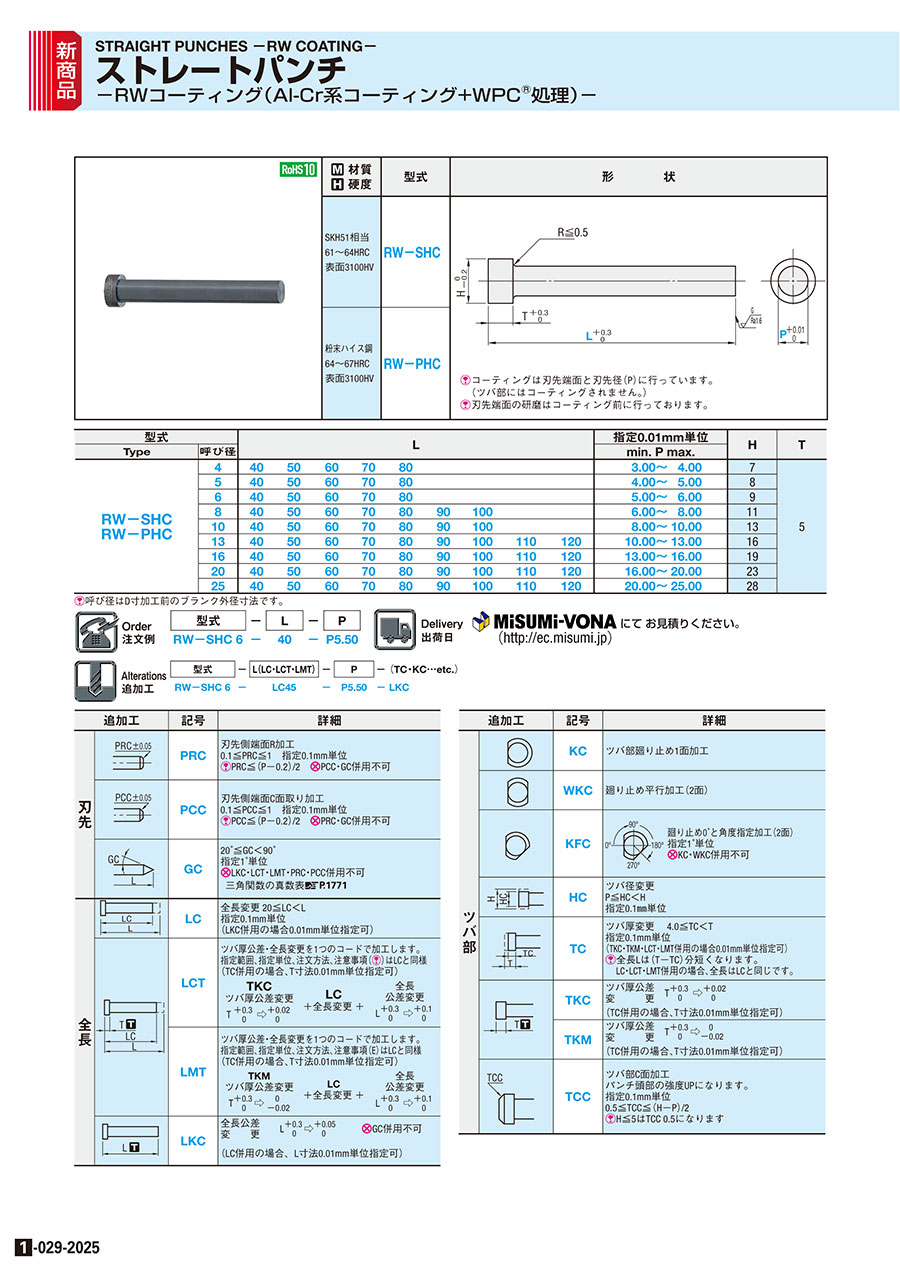

カタログ |P.1-029-2025

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートパンチ　ノーマル・ラップ仕上げ

4.7

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタストレートパンチ　ノーマル・ラップ仕上げ

4.3

通常出荷日：2 日目

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
ストレート
ジェクタ
なし
刃先形状
丸形
表面処理
RW（Al-Cr系コート+WPC（R）処理）
シャンク(取付部)形状
標準
T（ツバ厚/板厚） (mm)
5

未確定：候補が72型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図・製品仕様

[ ! ]コーティングは刃先端面と刃先径（P）に行っています。
（ツバ部にはコーティングされません。）

[ ! ]刃先端面の研磨はコーティング前に行っております。

■打ち抜き条件とコーティングマップ

あくまでも目安です。

[ M ]材質 [ H ]硬度	型式

SKH51相当 61～64HRC 表面3100HV	RW-SHC
粉末ハイス鋼 64～67HRC 表面3100HV	RW-PHC

規格表

型式		L									指定0.01mm単位	H	T
Type	呼び径	L									min. P max.	H	T
RW-SHC RW-PHC	4	40	50	60	70	80					3.00～ 4.00	7	5
	5	40	50	60	70	80					4.00～ 5.00	8
	6	40	50	60	70	80					5.00～ 6.00	9
	8	40	50	60	70	80	90	100			6.00～ 8.00	11
	10	40	50	60	70	80	90	100			8.00～10.00	13
	13	40	50	60	70	80	90	100	110	120	10.00～13.00	16
	16	40	50	60	70	80	90	100	110	120	13.00～16.00	19
	20	40	50	60	70	80	90	100	110	120	16.00～20.00	23
	25	40	50	60	70	80	90	100	110	120	20.00～25.00	28

[ ! ]呼び径はD寸加工前のブランク外径寸法です。

注文例

型式	－	L	－	P
RW-SHC 6	－	40	－	P5.50

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式	－	L（LC・LCT・LMT）	－	P	－	（TC・KC…etc.）
RW－SHC 6	－	LC45	－	P5.50	－	LKC

追加工	記号	詳細
刃先	PRC	刃先側端面R加工 0.1≦PRC≦1　指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2　[ NG ]PCC・GC併用不可
	PCC	刃先側端面C面取り加工 0.1≦PCC≦1　指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2　[ NG ]PRC・GC併用不可
	GC	20゜≦GC＜90゜指定1゜単位 [ NG ]LKC・LCT・LMT・PRC・PCC併用不可三角関数の真数表>>こちら
全長	LC	全長変更 20≦LC＜L 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可)
	LCT	ツバ厚公差・全長変更を1つのコードで加工します。指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可)
		TKC ツバ厚公差変更 T+0.3 0→+0.02 0	LC ＋全長変更＋	全長公差変更 L+0.3 0→+0.1 0
	LMT	ツバ厚公差・全長変更を1つのコードで加工します。指定範囲、指定単位、注文方法、注意事項(E)はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可)
		TKM ツバ厚公差変更 T+0.3 0→ 0-0.02	LC ＋全長変更＋	全長公差変更 L+0.3 0→+0.1 0
	LKC
		全長公差変　　更	L+0.3 0→++0.05 0	[ NG ]GC併用不可
		(LC併用の場合、L寸法0.01mm単位指定可)

追加工	記号	詳細
ツバ部	KC	ツバ部廻り止め1面加工
	WKC	廻り止め平行加工(2面)
	KFC		廻り止め0゜と角度指定加工(2面) 指定1゜単位 [ NG ]KC・WKC併用不可
	HC	ツバ径変更 P≦HC＜H 指定0.1㎜単位
	TC	ツバ厚変更　4.0≦TC＜T 指定0.1mm単位 (TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(T－TC)分短くなります。 LC・LCT・LMT併用の場合、全長はLCと同じです。
	TKC	ツバ厚公差変　　　更	T+0.3 0→+0.02 0
		(TC併用の場合、T寸法0.01mm単位指定可)
	TKM	ツバ厚公差変　　　更	T+0.3 0→ 0-0.02
		(TC併用の場合、T寸法0.01mm単位指定可)
	TCC	ツバ部C面加工パンチ頭部の強度UPになります。指定0.1mm単位 0.5≦TCC≦(H－P)/2 [ ! ]H≦5はTCC 0.5になります

>>P.1771

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

型番リスト

表示件数

型番

RW-PHC4-[40-80/10]-P[3-4/0.01]

RW-PHC4-LC[20-80/0.1]-P[3-4/0.01]

RW-PHC4-LCT[20-80/0.1]-P[3-4/0.01]

RW-PHC4-LMT[20-80/0.1]-P[3-4/0.01]

RW-PHC5-[40-80/10]-P[4-5/0.01]

RW-PHC5-LC[20-80/0.1]-P[4-5/0.01]

RW-PHC5-LCT[20-80/0.1]-P[4-5/0.01]

RW-PHC5-LMT[20-80/0.1]-P[4-5/0.01]

RW-PHC6-[40-80/10]-P[5-6/0.01]

RW-PHC6-LC[20-80/0.1]-P[5-6/0.01]

RW-PHC6-LCT[20-80/0.1]-P[5-6/0.01]

RW-PHC6-LMT[20-80/0.1]-P[5-6/0.01]

RW-PHC8-[40-100/10]-P[6-8/0.01]

RW-PHC8-LC[20-100/0.1]-P[6-8/0.01]

RW-PHC8-LCT[20-100/0.1]-P[6-8/0.01]

RW-PHC8-LMT[20-100/0.1]-P[6-8/0.01]

RW-PHC10-[40-100/10]-P[8-10/0.01]

RW-PHC10-LC[20-100/0.1]-P[8-10/0.01]

RW-PHC10-LCT[20-100/0.1]-P[8-10/0.01]

RW-PHC10-LMT[20-100/0.1]-P[8-10/0.01]

RW-PHC13-[40-120/10]-P[10-13/0.01]

RW-PHC13-LC[20-120/0.1]-P[10-13/0.01]

RW-PHC13-LCT[20-120/0.1]-P[10-13/0.01]

RW-PHC13-LMT[20-120/0.1]-P[10-13/0.01]

RW-PHC16-[40-120/10]-P[13-16/0.01]

RW-PHC16-LC[20-120/0.1]-P[13-16/0.01]

RW-PHC16-LCT[20-120/0.1]-P[13-16/0.01]

RW-PHC16-LMT[20-120/0.1]-P[13-16/0.01]

RW-PHC20-[40-120/10]-P[16-20/0.01]

RW-PHC20-LC[20-120/0.1]-P[16-20/0.01]

RW-PHC20-LCT[20-120/0.1]-P[16-20/0.01]

RW-PHC20-LMT[20-120/0.1]-P[16-20/0.01]

RW-PHC25-[40-120/10]-P[20-25/0.01]

RW-PHC25-LC[20-120/0.1]-P[20-25/0.01]

RW-PHC25-LCT[20-120/0.1]-P[20-25/0.01]

RW-PHC25-LMT[20-120/0.1]-P[20-25/0.01]

RW-SHC4-[40-80/10]-P[3-4/0.01]

RW-SHC4-LC[20-80/0.1]-P[3-4/0.01]

RW-SHC4-LCT[20-80/0.1]-P[3-4/0.01]

RW-SHC4-LMT[20-80/0.1]-P[3-4/0.01]

RW-SHC5-[40-80/10]-P[4-5/0.01]

RW-SHC5-LC[20-80/0.1]-P[4-5/0.01]

RW-SHC5-LCT[20-80/0.1]-P[4-5/0.01]

RW-SHC5-LMT[20-80/0.1]-P[4-5/0.01]

RW-SHC6-[40-80/10]-P[5-6/0.01]

RW-SHC6-LC[20-80/0.1]-P[5-6/0.01]

RW-SHC6-LCT[20-80/0.1]-P[5-6/0.01]

RW-SHC6-LMT[20-80/0.1]-P[5-6/0.01]

RW-SHC8-[40-100/10]-P[6-8/0.01]

RW-SHC8-LC[20-100/0.1]-P[6-8/0.01]

RW-SHC8-LCT[20-100/0.1]-P[6-8/0.01]

RW-SHC8-LMT[20-100/0.1]-P[6-8/0.01]

RW-SHC10-[40-100/10]-P[8-10/0.01]

RW-SHC10-LC[20-100/0.1]-P[8-10/0.01]

RW-SHC10-LCT[20-100/0.1]-P[8-10/0.01]

RW-SHC10-LMT[20-100/0.1]-P[8-10/0.01]

RW-SHC13-[40-120/10]-P[10-13/0.01]

RW-SHC13-LC[20-120/0.1]-P[10-13/0.01]

RW-SHC13-LCT[20-120/0.1]-P[10-13/0.01]

RW-SHC13-LMT[20-120/0.1]-P[10-13/0.01]

材質

No.（呼び径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

H（外形）

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

RoHS?

最小発注数量

粉末ハイス鋼	4	3 ～ 4	40 ～ 80	7	-	-	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	7	20 ～ 80	-	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	7	-	20 ～ 80	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	7	-	-	20 ～ 80	10	1個
粉末ハイス鋼	5	4 ～ 5	40 ～ 80	8	-	-	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	8	20 ～ 80	-	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	8	-	20 ～ 80	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	8	-	-	20 ～ 80	10	1個
粉末ハイス鋼	6	5 ～ 6	40 ～ 80	9	-	-	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	9	20 ～ 80	-	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	9	-	20 ～ 80	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	9	-	-	20 ～ 80	10	1個
粉末ハイス鋼	8	6 ～ 8	40 ～ 100	11	-	-	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	11	20 ～ 100	-	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	11	-	20 ～ 100	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	11	-	-	20 ～ 100	10	1個
粉末ハイス鋼	10	8 ～ 10	40 ～ 100	13	-	-	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	13	20 ～ 100	-	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	13	-	20 ～ 100	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	13	-	-	20 ～ 100	10	1個
粉末ハイス鋼	13	10 ～ 13	40 ～ 120	16	-	-	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	16	20 ～ 120	-	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	16	-	20 ～ 120	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	16	-	-	20 ～ 120	10	1個
粉末ハイス鋼	16	13 ～ 16	40 ～ 120	19	-	-	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	19	20 ～ 120	-	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	19	-	20 ～ 120	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	19	-	-	20 ～ 120	10	1個
粉末ハイス鋼	20	16 ～ 20	40 ～ 120	23	-	-	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	23	20 ～ 120	-	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	23	-	20 ～ 120	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	23	-	-	20 ～ 120	10	1個
粉末ハイス鋼	25	20 ～ 25	40 ～ 120	28	-	-	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	28	20 ～ 120	-	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	28	-	20 ～ 120	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	28	-	-	20 ～ 120	10	1個
SKH51相当	4	3 ～ 4	40 ～ 80	7	-	-	-	10	1個
SKH51相当	4	3 ～ 4	-	7	20 ～ 80	-	-	10	1個
SKH51相当	4	3 ～ 4	-	7	-	20 ～ 80	-	10	1個
SKH51相当	4	3 ～ 4	-	7	-	-	20 ～ 80	10	1個
SKH51相当	5	4 ～ 5	40 ～ 80	8	-	-	-	10	1個
SKH51相当	5	4 ～ 5	-	8	20 ～ 80	-	-	10	1個
SKH51相当	5	4 ～ 5	-	8	-	20 ～ 80	-	10	1個
SKH51相当	5	4 ～ 5	-	8	-	-	20 ～ 80	10	1個
SKH51相当	6	5 ～ 6	40 ～ 80	9	-	-	-	10	1個
SKH51相当	6	5 ～ 6	-	9	20 ～ 80	-	-	10	1個
SKH51相当	6	5 ～ 6	-	9	-	20 ～ 80	-	10	1個
SKH51相当	6	5 ～ 6	-	9	-	-	20 ～ 80	10	1個
SKH51相当	8	6 ～ 8	40 ～ 100	11	-	-	-	10	1個
SKH51相当	8	6 ～ 8	-	11	20 ～ 100	-	-	10	1個
SKH51相当	8	6 ～ 8	-	11	-	20 ～ 100	-	10	1個
SKH51相当	8	6 ～ 8	-	11	-	-	20 ～ 100	10	1個
SKH51相当	10	8 ～ 10	40 ～ 100	13	-	-	-	10	1個
SKH51相当	10	8 ～ 10	-	13	20 ～ 100	-	-	10	1個
SKH51相当	10	8 ～ 10	-	13	-	20 ～ 100	-	10	1個
SKH51相当	10	8 ～ 10	-	13	-	-	20 ～ 100	10	1個
SKH51相当	13	10 ～ 13	40 ～ 120	16	-	-	-	10	1個
SKH51相当	13	10 ～ 13	-	16	20 ～ 120	-	-	10	1個
SKH51相当	13	10 ～ 13	-	16	-	20 ～ 120	-	10	1個
SKH51相当	13	10 ～ 13	-	16	-	-	20 ～ 120	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
