全長指定・B寸キープタイプジェクタパンチ -RXコーティング(Al-Cr系コート＋窒化処理)-

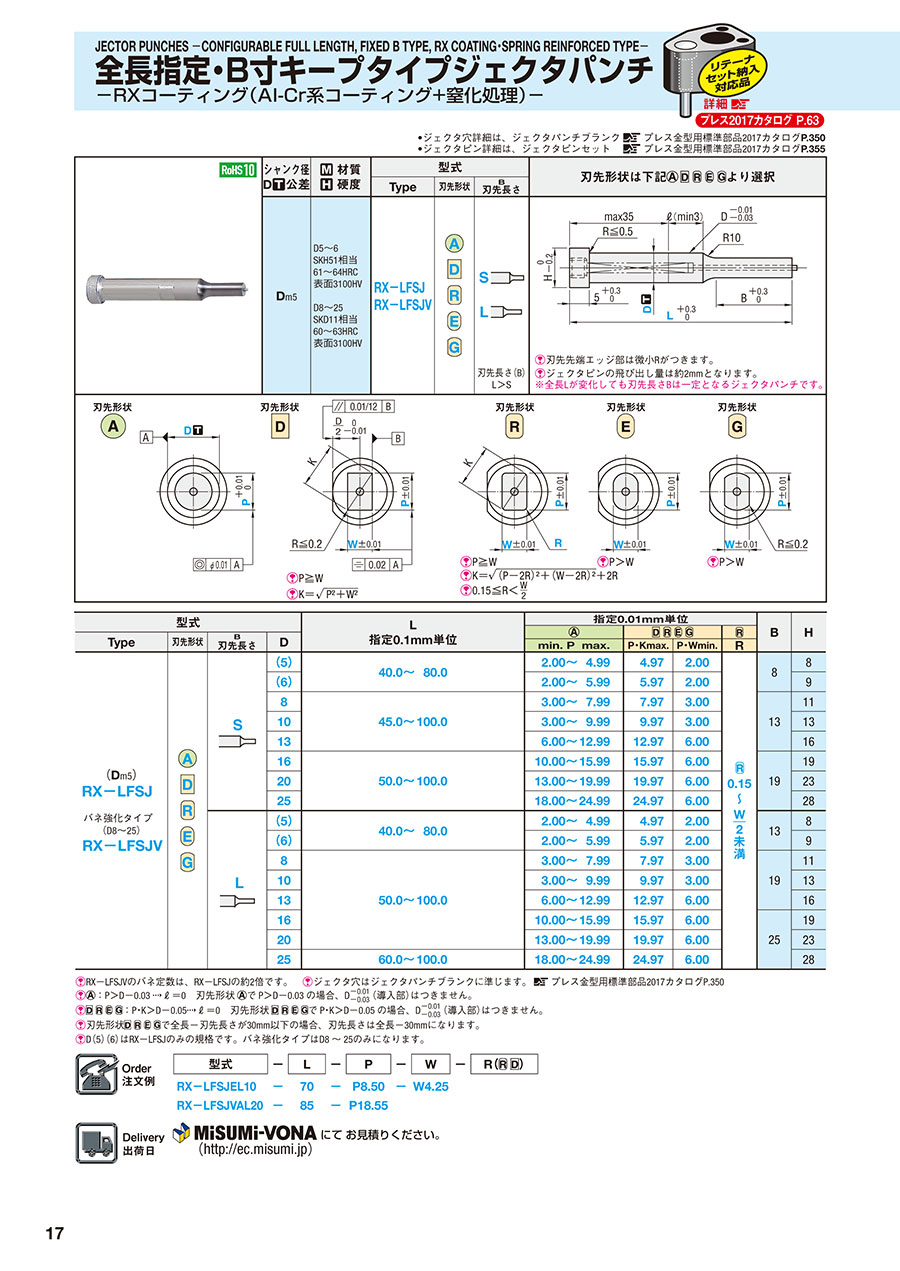

外形図・製品仕様



シャンク径公差 Dは m5・を選択
刃先先端エッジ部は微小Rが付きます。
ジェクタ穴詳細は、ジェクタパンチブランク  P.350
ジェクタピン詳細は、ジェクタピンセット      P.355
ジェクタピンの飛び出し量は約2mmとなります。

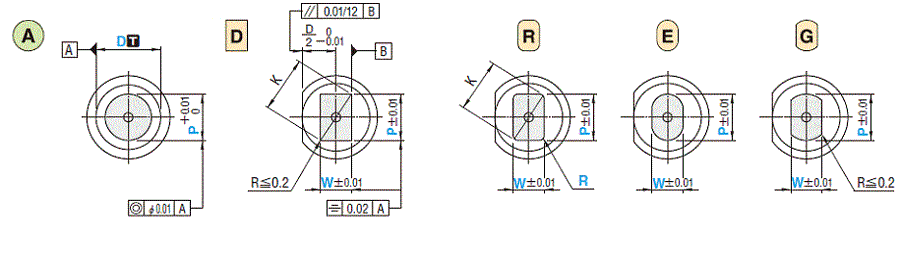

パンチの刃先形状は下図より選択

規格表

RX-LFSJVのバネ定数は RX-LFSJの約2倍です。
: P>D-0.03=0   刃先形状でP>D-0.03の場合、（導入部）はつきません。
: P・K>D-0.05=0   刃先形状でP>D-0.05の場合、（導入部）はつきません。
D（5） （6） は RX-LFSJのみの規格です。 バネ強化タイプはD8～25のみになります。

注文例

	型式	-	L	-	P	-	W	-	R（のみ）
	RX-LFSJEL 16	-	70	-	P12.00	-	W6.50
	RX-LFSJVAL 13	-	70	-	P10.50
	RX-LFSJVRL 20	-	78	-	P16.00	-	W13.50	-	R1.50

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。P.350
パンチをリテーナにセットして納入する場合の注文方法はこちら。パンチ・リテーナセット納入

関連情報

■特長

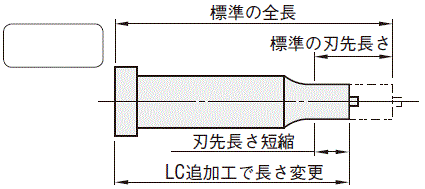

・一般のジェクタパンチではLC追加工を指定した場合に刃先長さBが短くなり、ご不便をおかけする場合がありました。このB寸キープタイプ ジェクタパンチは、

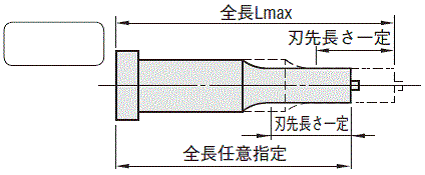

任意のパンチ全長Lに対して刃先長さBが一定に保たれます。

・このB寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを抜き取ればそのままエアブロー用パンチとしてご利用いただくことができます。

■その他
・RXコーティングについての技術情報はこちら
RW・RXコーティングパンチ
