厚板打抜き用パンチーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー

カタログ |P.2021-kd-9

SDS (MSDS)

SDS（MSDS）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ　-TiCNコーティング-

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ

4.2

通常出荷日：2 日目～

既存の厚板打抜き用パンチ(ツバ厚8mm)よりもツバ厚を厚くし、ツバ強度を高めた...

詳細情報を確認する

規格・仕様：

RoHS

厚板打抜き用有無
有
先端形状
1段
ジェクタ
なし
材質
SKH51相当
表面処理
RW（Al-Cr系コート+WPC（R）処理）
シャンク(取付部)形状
標準
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
12

未確定：候補が360型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

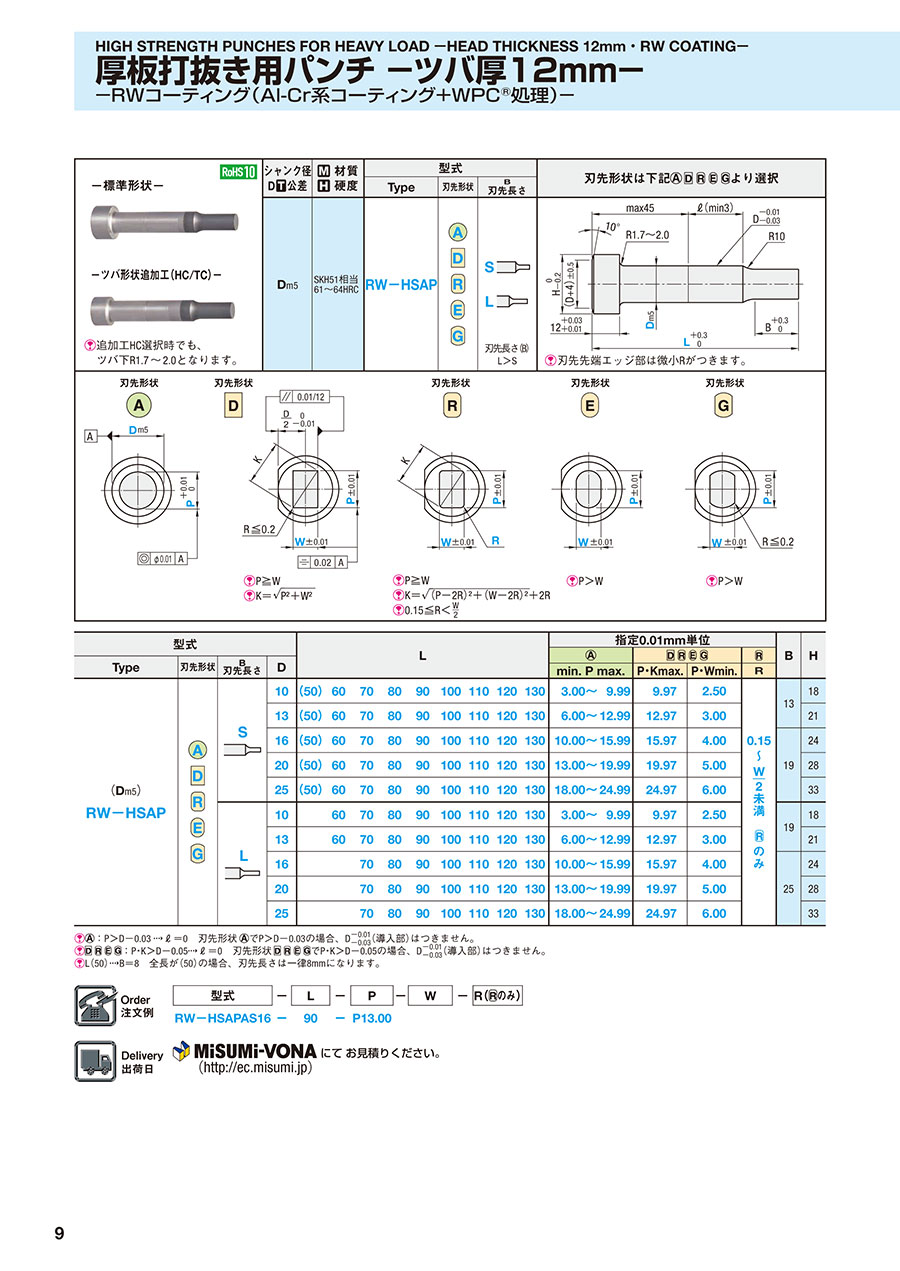

外形図・製品仕様
