厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

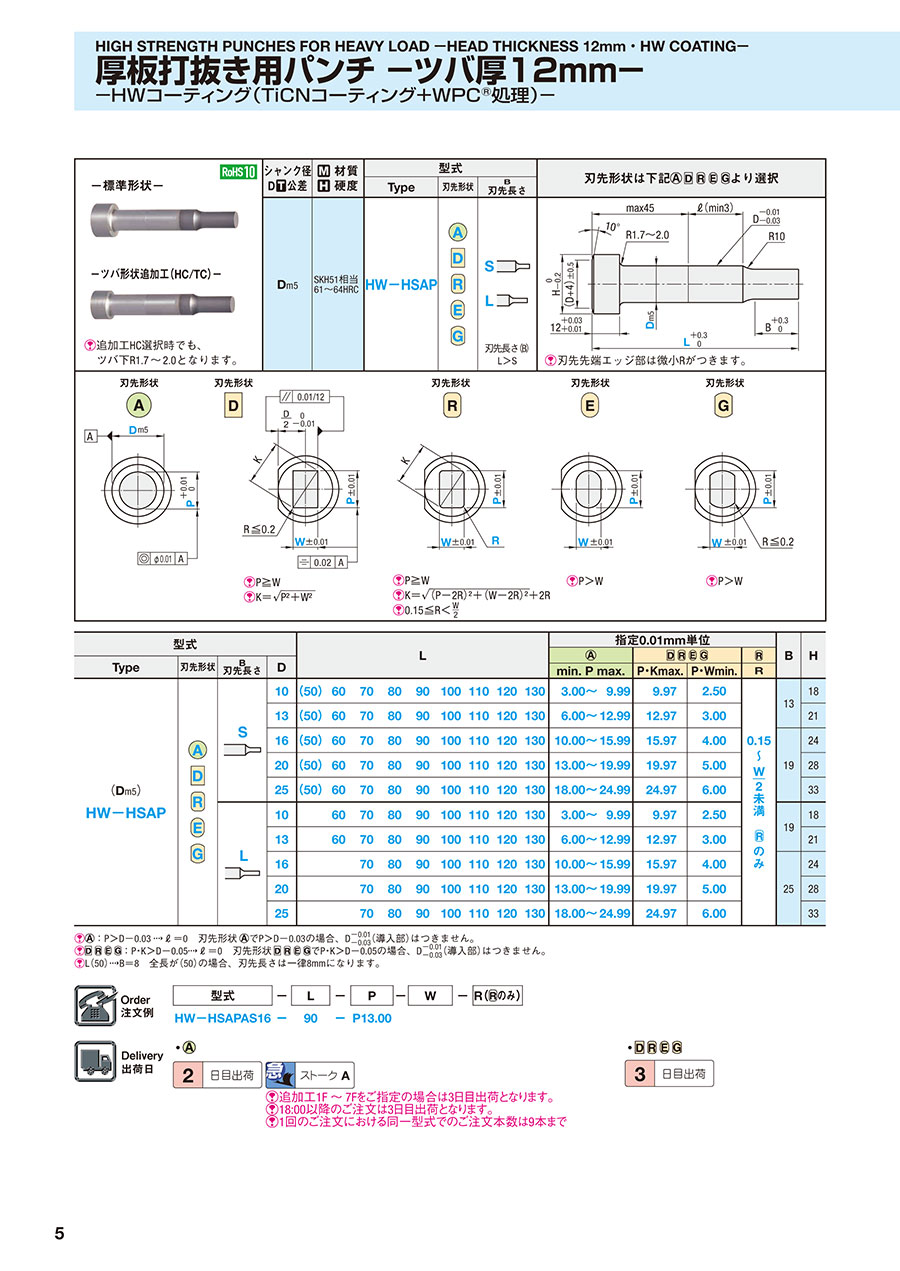

カタログ |P.2021-kd-5

SDS (MSDS)

RoHS対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

既存の厚板打抜き用パンチ(ツバ厚8mm)よりもツバ厚を厚くし、ツバ強度を高めたパンチです。標準ツバ厚：...

詳細を確認

よく一緒に見られています

ミスミ

厚板打抜き用パンチ－HWコーティング(TiCNコーティング+WPC®処理)－

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

厚板打抜き用パンチ　-α処理®-

通常出荷日：5 日目～

未確定：候補が360型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPCR処理)－

追加工HC選択時でも、ツバ下R1.7～2.0となります。
刃先先端エッジ部は微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC	HW-HSAP		刃先長さ（B） L＞S

規格表

型式				L									指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D										min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） HW-HSAP			10	（50）	60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50		13	18
			13	（50）	60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00		13	21
			16	（50）	60	70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		19	24
			20	（50）	60	70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			28
			25	（50）	60	70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			33
			10		60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50		19	18
			13		60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00		19	21
			16			70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		25	24
			20			70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			28
			25			70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			33

厚板打抜き用パンチ-ツバ厚12mm・HWコーティング（TiCNコーティング+WPC®処理）- ：P＞D-0.03 ℓ＝0 刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0 刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L(50)B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

出荷日

・

日目出荷

急

ストークA

[ ! ]追加工1F ～ 7Fをご指定の場合は3日目出荷となります。
[ ! ]18:00以降のご注文は3日目出荷となります。
[ ! ]1回のご注文における同一型式でのご注文本数は9本まで

・

日目出荷

追加工

P.1771
P.62

型番リスト

表示件数

...

型番

HW-HSAPAL10-[60-130/10]-P[3-9.99/0.01]

HW-HSAPAL10-[60-130/10]-PC[1.5-2.99/0.01]

HW-HSAPAL10-LC[37-129.9/0.1]-P[3-9.99/0.01]

HW-HSAPAL10-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]

HW-HSAPAL13-[60-130/10]-P[6-12.99/0.01]

HW-HSAPAL13-[60-130/10]-PC[3-5.99/0.01]

HW-HSAPAL13-LC[37-129.9/0.1]-P[6-12.99/0.01]

HW-HSAPAL13-LC[37-129.9/0.1]-PC[3-5.99/0.01]

HW-HSAPAL16-[70-130/10]-P[10-15.99/0.01]

HW-HSAPAL16-[70-130/10]-PC[5-9.99/0.01]

HW-HSAPAL16-LC[37-129.9/0.1]-P[10-15.99/0.01]

HW-HSAPAL16-LC[37-129.9/0.1]-PC[5-9.99/0.01]

HW-HSAPAL20-[70-130/10]-P[13-19.99/0.01]

HW-HSAPAL20-[70-130/10]-PC[6.5-12.99/0.01]

HW-HSAPAL20-LC[37-129.9/0.1]-P[13-19.99/0.01]

HW-HSAPAL20-LC[37-129.9/0.1]-PC[6.5-12.99/0.01]

HW-HSAPAL25-[70-130/10]-P[18-24.99/0.01]

HW-HSAPAL25-[70-130/10]-PC[9-17.99/0.01]

HW-HSAPAL25-LC[37-129.9/0.1]-P[18-24.99/0.01]

HW-HSAPAL25-LC[37-129.9/0.1]-PC[9-17.99/0.01]

HW-HSAPAS10-[50-130/10]-P[3-9.99/0.01]

HW-HSAPAS10-[50-130/10]-PC[1.5-2.99/0.01]

HW-HSAPAS10-LC[37-129.9/0.1]-P[3-9.99/0.01]

HW-HSAPAS10-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]

HW-HSAPAS13-[50-130/10]-P[6-12.99/0.01]

HW-HSAPAS13-[50-130/10]-PC[3-5.99/0.01]

HW-HSAPAS13-LC[37-129.9/0.1]-P[6-12.99/0.01]

HW-HSAPAS13-LC[37-129.9/0.1]-PC[3-5.99/0.01]

HW-HSAPAS16-[50-130/10]-P[10-15.99/0.01]

HW-HSAPAS16-[50-130/10]-PC[5-9.99/0.01]

HW-HSAPAS16-LC[37-129.9/0.1]-P[10-15.99/0.01]

HW-HSAPAS16-LC[37-129.9/0.1]-PC[5-9.99/0.01]

HW-HSAPAS20-[50-130/10]-P[13-19.99/0.01]

HW-HSAPAS20-[50-130/10]-PC[6.5-12.99/0.01]

HW-HSAPAS20-LC[37-129.9/0.1]-P[13-19.99/0.01]

HW-HSAPAS20-LC[37-129.9/0.1]-PC[6.5-12.99/0.01]

HW-HSAPAS25-[50-130/10]-P[18-24.99/0.01]

HW-HSAPAS25-[50-130/10]-PC[9-17.99/0.01]

HW-HSAPAS25-LC[37-129.9/0.1]-P[18-24.99/0.01]

HW-HSAPAS25-LC[37-129.9/0.1]-PC[9-17.99/0.01]

HW-HSAPDL10-[60-130/10]-P[2.5-9.97/0.01]-W[2.5-9.97/0.01]

HW-HSAPDL10-[60-130/10]-P[2.5-9.97/0.01]-WC[1.25-2.49/0.01]

HW-HSAPDL10-[60-130/10]-PC[1.25-2.49/0.01]-W[2.5-9.97/0.01]

HW-HSAPDL10-[60-130/10]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

HW-HSAPDL10-LC[42-129.9/0.1]-P[2.5-9.97/0.01]-W[2.5-9.97/0.01]

HW-HSAPDL10-LC[42-129.9/0.1]-P[2.5-9.97/0.01]-WC[1.25-2.49/0.01]

HW-HSAPDL10-LC[42-129.9/0.1]-PC[1.25-2.49/0.01]-W[2.5-9.97/0.01]

HW-HSAPDL10-LC[42-129.9/0.1]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

HW-HSAPDL13-[60-130/10]-P[3-12.97/0.01]-W[3-12.97/0.01]

HW-HSAPDL13-[60-130/10]-P[3-12.97/0.01]-WC[1.5-2.99/0.01]

HW-HSAPDL13-[60-130/10]-PC[1.5-2.99/0.01]-W[3-12.97/0.01]

HW-HSAPDL13-[60-130/10]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

HW-HSAPDL13-LC[42-129.9/0.1]-P[3-12.97/0.01]-W[3-12.97/0.01]

HW-HSAPDL13-LC[42-129.9/0.1]-P[3-12.97/0.01]-WC[1.5-2.99/0.01]

HW-HSAPDL13-LC[42-129.9/0.1]-PC[1.5-2.99/0.01]-W[3-12.97/0.01]

HW-HSAPDL13-LC[42-129.9/0.1]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

HW-HSAPDL16-[70-130/10]-P[4-15.97/0.01]-W[4-15.97/0.01]

HW-HSAPDL16-[70-130/10]-P[4-15.97/0.01]-WC[2-3.99/0.01]

HW-HSAPDL16-[70-130/10]-PC[2-3.99/0.01]-W[4-15.97/0.01]

HW-HSAPDL16-[70-130/10]-PC[2-3.99/0.01]-WC[2-3.99/0.01]

関連

刃先形状

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

PC(刃先寸法変更)

(mm)

W(刃先寸法)

WC(刃先寸法変更)

R(刃先コーナーR)

(mm)

最小発注数量

SDS（MSDS）	丸形	L	10	3 ～ 9.99	60 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	10	-	60 ～ 130	-	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	L	10	3 ～ 9.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	10	-	-	37 ～ 129.9	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	L	13	6 ～ 12.99	60 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	13	-	60 ～ 130	-	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	L	13	6 ～ 12.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	13	-	-	37 ～ 129.9	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	L	16	10 ～ 15.99	70 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	16	-	70 ～ 130	-	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	L	16	10 ～ 15.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	16	-	-	37 ～ 129.9	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	L	20	13 ～ 19.99	70 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	20	-	70 ～ 130	-	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	L	20	13 ～ 19.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	20	-	-	37 ～ 129.9	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	L	25	18 ～ 24.99	70 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	25	-	70 ～ 130	-	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	丸形	L	25	18 ～ 24.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	25	-	-	37 ～ 129.9	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	丸形	S	10	3 ～ 9.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	10	-	50 ～ 130	-	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	S	10	3 ～ 9.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	10	-	-	37 ～ 129.9	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	S	13	6 ～ 12.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	13	-	50 ～ 130	-	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	S	13	6 ～ 12.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	13	-	-	37 ～ 129.9	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	S	16	10 ～ 15.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	16	-	50 ～ 130	-	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	S	16	10 ～ 15.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	16	-	-	37 ～ 129.9	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	S	20	13 ～ 19.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	20	-	50 ～ 130	-	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	S	20	13 ～ 19.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	20	-	-	37 ～ 129.9	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	S	25	18 ～ 24.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	25	-	50 ～ 130	-	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	丸形	S	25	18 ～ 24.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	25	-	-	37 ～ 129.9	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	60 ～ 130	-	-	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	60 ～ 130	-	-	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	10	-	60 ～ 130	-	1.25 ～ 2.49	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	-	60 ～ 130	-	1.25 ～ 2.49	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	-	42 ～ 129.9	-	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	-	42 ～ 129.9	-	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	10	-	-	42 ～ 129.9	1.25 ～ 2.49	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	-	-	42 ～ 129.9	1.25 ～ 2.49	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	60 ～ 130	-	-	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	60 ～ 130	-	-	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	13	-	60 ～ 130	-	1.5 ～ 2.99	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	-	60 ～ 130	-	1.5 ～ 2.99	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	-	42 ～ 129.9	-	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	-	42 ～ 129.9	-	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	13	-	-	42 ～ 129.9	1.5 ～ 2.99	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	-	-	42 ～ 129.9	1.5 ～ 2.99	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	16	4 ～ 15.97	70 ～ 130	-	-	4 ～ 15.97	-	-	1個
SDS（MSDS）	長方形	L	16	4 ～ 15.97	70 ～ 130	-	-	-	2 ～ 3.99	-	1個
SDS（MSDS）	長方形	L	16	-	70 ～ 130	-	2 ～ 3.99	4 ～ 15.97	-	-	1個
SDS（MSDS）	長方形	L	16	-	70 ～ 130	-	2 ～ 3.99	-	2 ～ 3.99	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

既存の厚板打抜き用パンチ(ツバ厚8mm)よりもツバ厚を厚くし、ツバ強度を高めたパンチです。標準ツバ厚：12mm。追加工でツバ厚/ツバ径を変更することができます。
■プレス金型用標準部品の新商品紹介はこちら。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－	厚板打抜き用パンチ－ツバ厚12mm・HXコーティング(TiCNコーティング+窒化処理)－	厚板打抜き用パンチ－ツバ厚12mm・RXコーティング(Al-Cr系コーティング+窒化処理)－	厚板打抜き用パンチーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー	厚板打抜き用パンチーツバ厚12mm・TiCNコーティングー	厚板打抜き用パンチーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	お見積り	お見積り	お見積り	2日目〜	9日目
厚板打抜き用有無	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	なし	なし
材質	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	HWコーティング	HXコーティング	RX（Al-Cr系コート+窒化処理）	RW（Al-Cr系コート+WPC（R）処理）	TiCN（XCN)コーティング	RP（Al-Cr系コート+α処理（R））

よく一緒に購入される商品

ミスミ
厚板打抜き用パンチ－HWコーティング(T…3.5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
ショルダーパンチ4.7
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
厚板打抜き用パンチ　-RWコーティング(…5
通常価格(税別) : -
通常出荷日 : 4日目
ミスミ
厚板打抜き用パンチ4.2
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
厚板打抜き用パンチ　-TiCNコーティン…4.6
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
厚板打抜き用ジェクタパンチ　-TiCNコ…5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
厚板打抜き用ジェクタパンチ4.8
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能

厚板打ち抜き用パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

刃先形状

B（刃先長さ）

D（シャンク径）(mm)

P(刃先寸法)(mm)

L(全長)(mm)

LC(全長変更)(mm)

PC(刃先寸法変更)(mm)

W(刃先寸法)

WC(刃先寸法変更)

R(刃先コーナーR)(mm)

タイプ

CAD

出荷日

厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

厚板打ち抜き用パンチカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
