厚板打抜き用パンチーツバ厚12mmー

カタログ |P.2021-kd-1

SDS (MSDS)

SDS（MSDS）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ

4.2

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

3.7

通常出荷日：13 日目

既存の厚板打抜き用パンチ(ツバ厚8mm)よりもツバ厚を厚くし、ツバ強度を高めた...

詳細情報を確認する

規格・仕様：

RoHS

厚板打抜き用有無
有
先端形状
1段
ジェクタ
なし
材質
SKH51相当
表面処理
なし
シャンク(取付部)形状
標準
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
12

未確定：候補が360型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

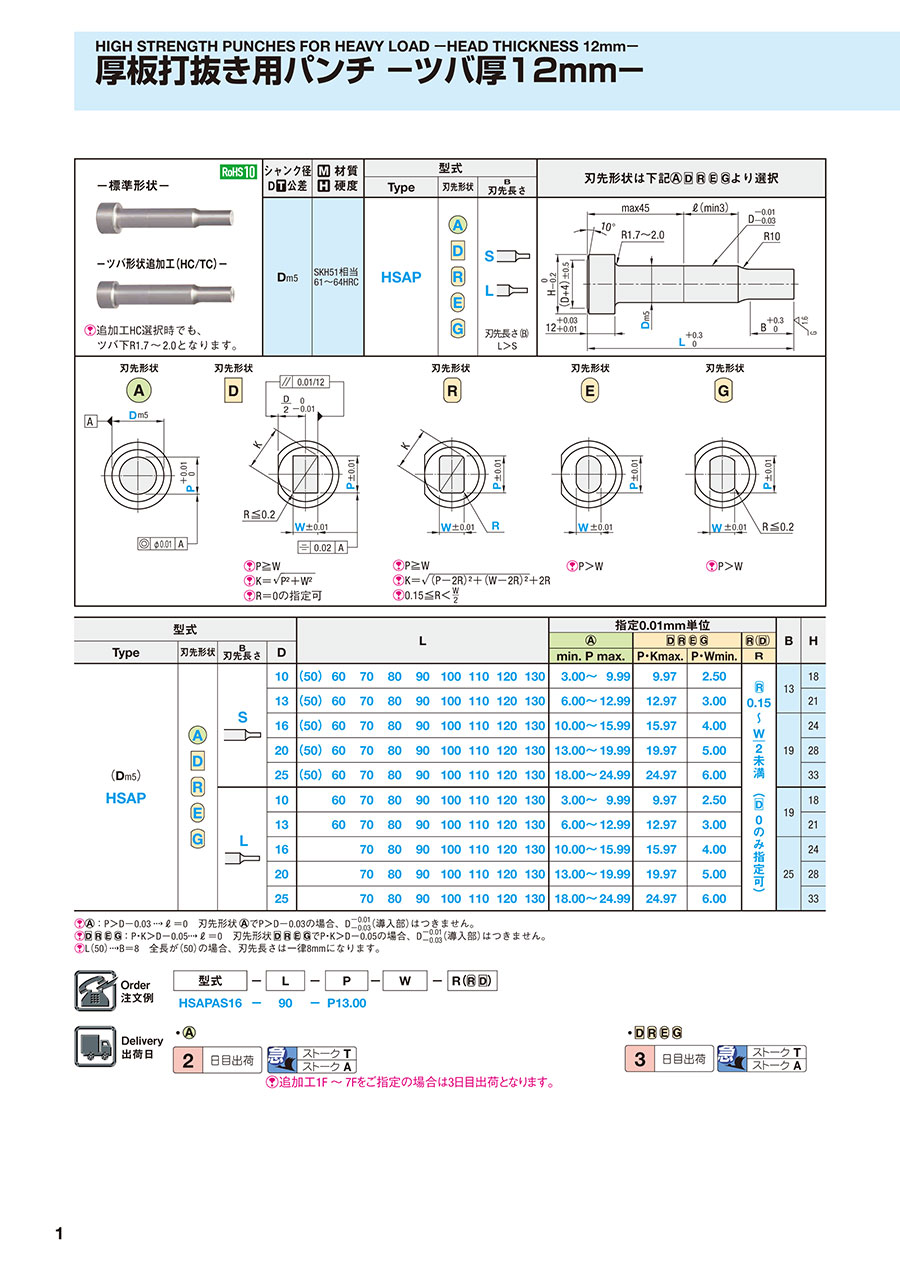

外形図・製品仕様

追加工HC選択時でも、ツバ下R1.7～2.0となります。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC	HSAP		刃先長さ（B） L＞S

規格表

型式				L									指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D										min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） HSAP			10	（50）	60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50		13	18
			13	（50）	60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00		13	21
			16	（50）	60	70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		19	24
			20	（50）	60	70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			28
			25	（50）	60	70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			33
			10		60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50		19	18
			13		60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00		19	21
			16			70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		25	24
			20			70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			28
			25			70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			33

厚板打抜き用パンチーツバ厚12mmー：P＞D-0.03 ℓ＝0 刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0 刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L(50)B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

出荷日

追加工

P.1771
P.62

型番リスト

表示件数

...

型番

HSAPAL10-[60-130/10]-P[3-9.99/0.01]

HSAPAL10-[60-130/10]-PC[1.5-2.99/0.01]

HSAPAL10-LC[37-129.9/0.1]-P[3-9.99/0.01]

HSAPAL10-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]

HSAPAL13-[60-130/10]-P[6-12.99/0.01]

HSAPAL13-[60-130/10]-PC[3-5.99/0.01]

HSAPAL13-LC[37-129.9/0.1]-P[6-12.99/0.01]

HSAPAL13-LC[37-129.9/0.1]-PC[3-5.99/0.01]

HSAPAL16-[70-130/10]-P[10-15.99/0.01]

HSAPAL16-[70-130/10]-PC[5-9.99/0.01]

HSAPAL16-LC[37-129.9/0.1]-P[10-15.99/0.01]

HSAPAL16-LC[37-129.9/0.1]-PC[5-9.99/0.01]

HSAPAL20-[70-130/10]-P[13-19.99/0.01]

HSAPAL20-[70-130/10]-PC[6.5-12.99/0.01]

HSAPAL20-LC[37-129.9/0.1]-P[13-19.99/0.01]

HSAPAL20-LC[37-129.9/0.1]-PC[6.5-12.99/0.01]

HSAPAL25-[70-130/10]-P[18-24.99/0.01]

HSAPAL25-[70-130/10]-PC[9-17.99/0.01]

HSAPAL25-LC[37-129.9/0.1]-P[18-24.99/0.01]

HSAPAL25-LC[37-129.9/0.1]-PC[9-17.99/0.01]

HSAPAS10-[50-130/10]-P[3-9.99/0.01]

HSAPAS10-[50-130/10]-PC[1.5-2.99/0.01]

HSAPAS10-LC[37-129.9/0.1]-P[3-9.99/0.01]

HSAPAS10-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]

HSAPAS13-[50-130/10]-P[6-12.99/0.01]

HSAPAS13-[50-130/10]-PC[3-5.99/0.01]

HSAPAS13-LC[37-129.9/0.1]-P[6-12.99/0.01]

HSAPAS13-LC[37-129.9/0.1]-PC[3-5.99/0.01]

HSAPAS16-[50-130/10]-P[10-15.99/0.01]

HSAPAS16-[50-130/10]-PC[5-9.99/0.01]

HSAPAS16-LC[37-129.9/0.1]-P[10-15.99/0.01]

HSAPAS16-LC[37-129.9/0.1]-PC[5-9.99/0.01]

HSAPAS20-[50-130/10]-P[13-19.99/0.01]

HSAPAS20-[50-130/10]-PC[6.5-12.99/0.01]

HSAPAS20-LC[37-129.9/0.1]-P[13-19.99/0.01]

HSAPAS20-LC[37-129.9/0.1]-PC[6.5-12.99/0.01]

HSAPAS25-[50-130/10]-P[18-24.99/0.01]

HSAPAS25-[50-130/10]-PC[9-17.99/0.01]

HSAPAS25-LC[37-129.9/0.1]-P[18-24.99/0.01]

HSAPAS25-LC[37-129.9/0.1]-PC[9-17.99/0.01]

HSAPDL10-[60-130/10]-P[2.5-9.97/0.01]-W[2.5-9.97/0.01]

HSAPDL10-[60-130/10]-P[2.5-9.97/0.01]-WC[1.25-2.49/0.01]

HSAPDL10-[60-130/10]-PC[1.25-2.49/0.01]-W[2.5-9.97/0.01]

HSAPDL10-[60-130/10]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

HSAPDL10-LC[42-129.9/0.1]-P[2.5-9.97/0.01]-W[2.5-9.97/0.01]

HSAPDL10-LC[42-129.9/0.1]-P[2.5-9.97/0.01]-WC[1.25-2.49/0.01]

HSAPDL10-LC[42-129.9/0.1]-PC[1.25-2.49/0.01]-W[2.5-9.97/0.01]

HSAPDL10-LC[42-129.9/0.1]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

HSAPDL13-[60-130/10]-P[3-12.97/0.01]-W[3-12.97/0.01]

HSAPDL13-[60-130/10]-P[3-12.97/0.01]-WC[1.5-2.99/0.01]

HSAPDL13-[60-130/10]-PC[1.5-2.99/0.01]-W[3-12.97/0.01]

HSAPDL13-[60-130/10]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

HSAPDL13-LC[42-129.9/0.1]-P[3-12.97/0.01]-W[3-12.97/0.01]

HSAPDL13-LC[42-129.9/0.1]-P[3-12.97/0.01]-WC[1.5-2.99/0.01]

HSAPDL13-LC[42-129.9/0.1]-PC[1.5-2.99/0.01]-W[3-12.97/0.01]

HSAPDL13-LC[42-129.9/0.1]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

HSAPDL16-[70-130/10]-P[4-15.97/0.01]-W[4-15.97/0.01]

HSAPDL16-[70-130/10]-P[4-15.97/0.01]-WC[2-3.99/0.01]

HSAPDL16-[70-130/10]-PC[2-3.99/0.01]-W[4-15.97/0.01]

HSAPDL16-[70-130/10]-PC[2-3.99/0.01]-WC[2-3.99/0.01]

関連

刃先形状

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

PC(刃先寸法変更)

(mm)

W(刃先寸法)

WC(刃先寸法変更)

R(刃先コーナーR)

(mm)

最小発注数量

SDS（MSDS）	丸形	L	10	3 ～ 9.99	60 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	10	-	60 ～ 130	-	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	L	10	3 ～ 9.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	10	-	-	37 ～ 129.9	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	L	13	6 ～ 12.99	60 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	13	-	60 ～ 130	-	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	L	13	6 ～ 12.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	13	-	-	37 ～ 129.9	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	L	16	10 ～ 15.99	70 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	16	-	70 ～ 130	-	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	L	16	10 ～ 15.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	16	-	-	37 ～ 129.9	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	L	20	13 ～ 19.99	70 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	20	-	70 ～ 130	-	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	L	20	13 ～ 19.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	20	-	-	37 ～ 129.9	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	L	25	18 ～ 24.99	70 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	L	25	-	70 ～ 130	-	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	丸形	L	25	18 ～ 24.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	L	25	-	-	37 ～ 129.9	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	丸形	S	10	3 ～ 9.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	10	-	50 ～ 130	-	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	S	10	3 ～ 9.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	10	-	-	37 ～ 129.9	1.5 ～ 2.99	-	-	-	1個
SDS（MSDS）	丸形	S	13	6 ～ 12.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	13	-	50 ～ 130	-	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	S	13	6 ～ 12.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	13	-	-	37 ～ 129.9	3 ～ 5.99	-	-	-	1個
SDS（MSDS）	丸形	S	16	10 ～ 15.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	16	-	50 ～ 130	-	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	S	16	10 ～ 15.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	16	-	-	37 ～ 129.9	5 ～ 9.99	-	-	-	1個
SDS（MSDS）	丸形	S	20	13 ～ 19.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	20	-	50 ～ 130	-	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	S	20	13 ～ 19.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	20	-	-	37 ～ 129.9	6.5 ～ 12.99	-	-	-	1個
SDS（MSDS）	丸形	S	25	18 ～ 24.99	50 ～ 130	-	-	-	-	-	1個
SDS（MSDS）	丸形	S	25	-	50 ～ 130	-	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	丸形	S	25	18 ～ 24.99	-	37 ～ 129.9	-	-	-	-	1個
SDS（MSDS）	丸形	S	25	-	-	37 ～ 129.9	9 ～ 17.99	-	-	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	60 ～ 130	-	-	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	60 ～ 130	-	-	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	10	-	60 ～ 130	-	1.25 ～ 2.49	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	-	60 ～ 130	-	1.25 ～ 2.49	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	-	42 ～ 129.9	-	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	2.5 ～ 9.97	-	42 ～ 129.9	-	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	10	-	-	42 ～ 129.9	1.25 ～ 2.49	2.5 ～ 9.97	-	-	1個
SDS（MSDS）	長方形	L	10	-	-	42 ～ 129.9	1.25 ～ 2.49	-	1.25 ～ 2.49	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	60 ～ 130	-	-	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	60 ～ 130	-	-	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	13	-	60 ～ 130	-	1.5 ～ 2.99	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	-	60 ～ 130	-	1.5 ～ 2.99	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	-	42 ～ 129.9	-	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	3 ～ 12.97	-	42 ～ 129.9	-	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	13	-	-	42 ～ 129.9	1.5 ～ 2.99	3 ～ 12.97	-	-	1個
SDS（MSDS）	長方形	L	13	-	-	42 ～ 129.9	1.5 ～ 2.99	-	1.5 ～ 2.99	-	1個
SDS（MSDS）	長方形	L	16	4 ～ 15.97	70 ～ 130	-	-	4 ～ 15.97	-	-	1個
SDS（MSDS）	長方形	L	16	4 ～ 15.97	70 ～ 130	-	-	-	2 ～ 3.99	-	1個
SDS（MSDS）	長方形	L	16	-	70 ～ 130	-	2 ～ 3.99	4 ～ 15.97	-	-	1個
SDS（MSDS）	長方形	L	16	-	70 ～ 130	-	2 ～ 3.99	-	2 ～ 3.99	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

既存の厚板打抜き用パンチ(ツバ厚8mm)よりもツバ厚を厚くし、ツバ強度を高めたパンチです。標準ツバ厚：12mm。追加工でツバ厚/ツバ径を変更することができます。
■プレス金型用標準部品の新商品紹介はこちら。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打抜き用パンチーツバ厚12mmーのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用パンチーツバ厚12mmー	厚板打抜き用パンチーツバ厚12mmー　-α処理®-	厚板打抜き用パンチーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー	厚板打抜き用パンチーツバ厚12mm・TiCNコーティングー	厚板打抜き用パンチーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））	厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	お見積り	お見積り	2日目〜	10日目	2日目〜
厚板打抜き用有無	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	なし	なし
材質	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	なし	α処理	RW（Al-Cr系コート+WPC（R）処理）	TiCN（XCN)コーティング	RP（Al-Cr系コート+α処理（R））	HWコーティング
