ストリッパガイドブシュ -無給油・FC250・ロックタイト接着・ヘッド付太径タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
無給油・FC250・ロックタイト接着・ヘッド付太径タイプのストリッパガイドブシ...
詳細情報を確認する- 種類
- ブシュ
- 公差レンジ
- 5μm
- ブシュタイプ
- プレーン用(無給油)
- ブシュ取付方法
- ロックタイト接着
- 材質
- FC250
- 追加工
- 有り
ご注意
- 内径部は洗浄しないでください。埋没されたモリブデンが膨張する可能性があります。
- ストリッパガイドブシュは常温環境（40℃以下）にてご利用ください。
- ストリッパガイドブシュの取付方法はプレス金型用標準部品2017カタログP.1069をご覧ください。
未確定：候補が4型番あります。
商品情報
外形図・製品仕様

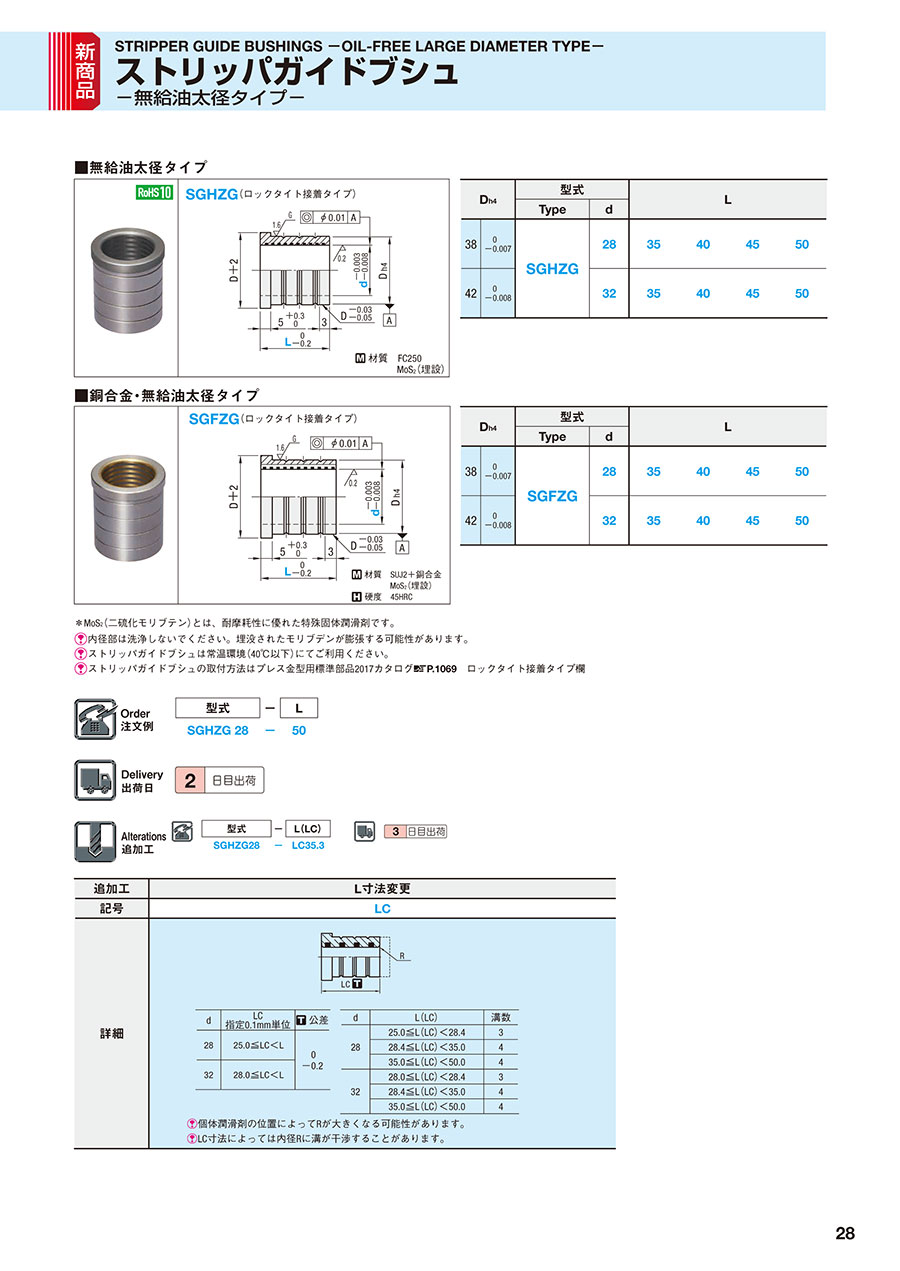

SGHZG(ロックタイト接着タイプ)
[ M ]材質 FC250
MOS2(埋設）
MOS2(埋設）
規格表
| Dh4 | 型式 | L | |||||
|---|---|---|---|---|---|---|---|
| Type | d | ||||||
| 38 | 0 -0.007 | SGHZG | 28 | 35 | 40 | 45 | 50 |
| 42 | 0 -0.008 | 32 | 35 | 40 | 45 | 50 | |
注文例
| 型式 | − | L |
| SGHZG28 | − | 50 |
出荷日
追加工
関連情報
■新規格追加の背景
金型の大型化に伴う剛性確保のためにストリッパガイドピン・ブシュの太径を求める声にお応えして、規格拡大いたしました。
従来品が内径Φ２５までの規格に対し、ご要望の多かったΦ28・Φ32の太径を追加いたしました。
従来品と新規格の主な相違点（プレス金型用標準部品2017カタログ>>P.1067～）
| 変更箇所 | ストリッパガイドピン | |||
| 従来品 | 新規格 | |||
| 対象型式 | SGHZ | SGHZG | ||
| SGFZ | SGFZG | |||
| 最大内径 （d） | ∅25 | ∅32 | ||
| 最大全長 （L） | 35 | 50 | ||
| ツバ厚 （T） | 3 | 5 | ||
| ロックタイト用 溝 | 追加工 DLC | 標準規格 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
無給油・FC250・ロックタイト接着・ヘッド付太径タイプのストリッパガイドブシュです。金型の大型化に伴う剛性確保のためSGHZの太径タイプが新商品として登場しました！【特長】・D寸拡大…φ28・32追加・全長拡大…35~50mm追加・DLC追加工標準規格化…ロックタイト用溝が追加工無しで付いています
■プレス金型用標準部品の新商品紹介はこちら。
ご注意
- 内径部は洗浄しないでください。埋没されたモリブデンが膨張する可能性があります。
- ストリッパガイドブシュは常温環境（40℃以下）にてご利用ください。
- ストリッパガイドブシュの取付方法はプレス金型用標準部品2017カタログP.1069をご覧ください。
