高剛性ストリッパガイドピン -ストリッパプレート固定式・ツバ付太径タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ストリッパプレート固定式・ツバ付太径タイプのストリッパガイドピンとなります。金...
詳細情報を確認する- 種類
- ピン
- 公差レンジ
- 5μm
- ピンタイプ
- ストリッパプレート固定式
- 材質
- SUJ2
- 追加工
- 有り
未確定：候補が8型番あります。
商品情報
商品情報

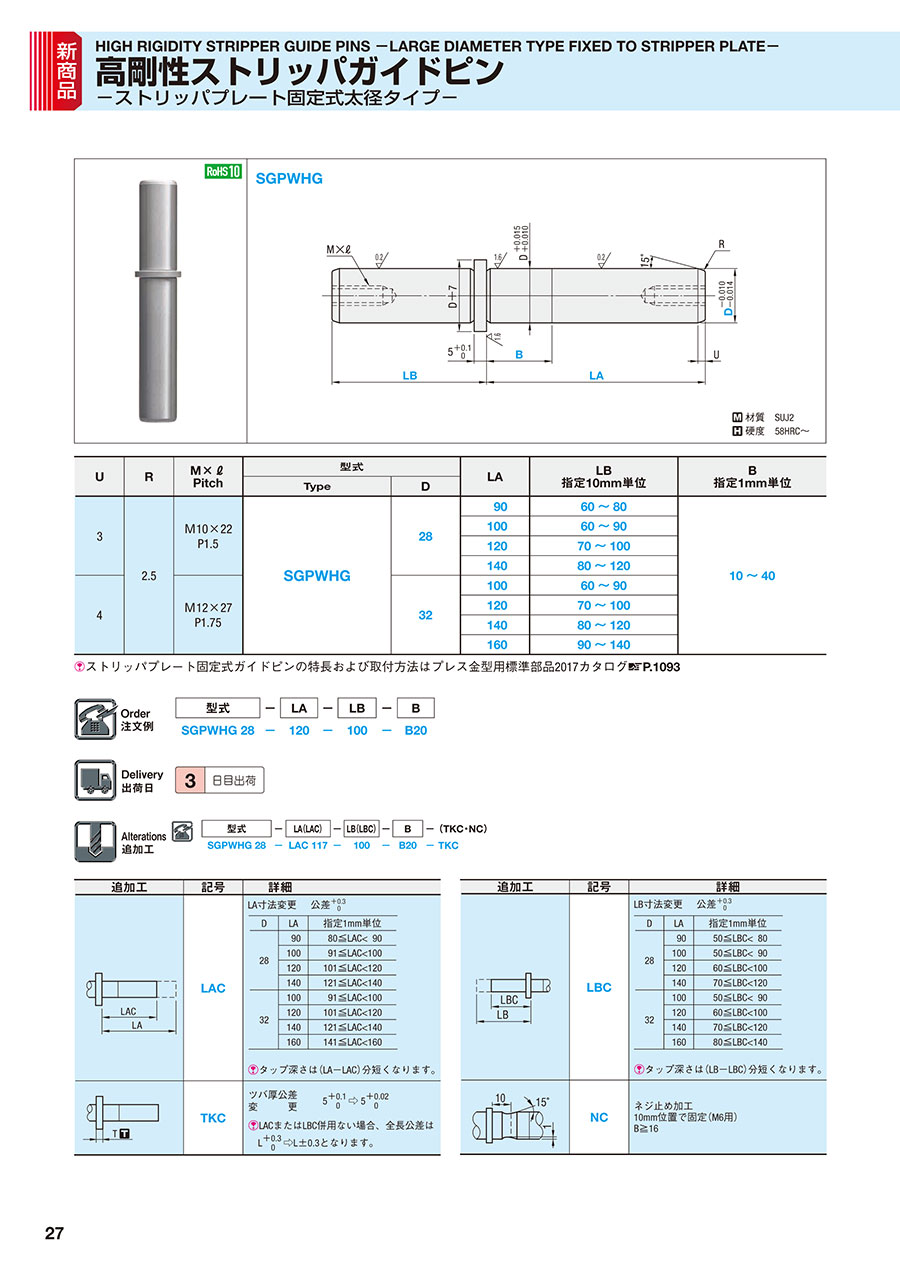

外形図・製品仕様
SGPWHG
[ M ]材質 SUJ2
[ H ]硬度 58HRC～
[ M ]材質 SUJ2
[ H ]硬度 58HRC～
規格表
U | R | M×ℓ Pitch | 型式 | LA | LB 推定10mm単位 | B 推定1mm単位 | |||||
Type | D | ||||||||||
3 | 2.5 | Ｍ10×22 P1.5 | SGPWHG | 28 | 90 | 60～80 | 10~40 | ||||
100 | 60～90 | ||||||||||
120 | 70～100 | ||||||||||
140 | 80～120 | ||||||||||
4 | Ｍ12×27 P1.75 | 32 | 100 | 60～90 | |||||||
120 | 70～100 | ||||||||||
140 | 80～120 | ||||||||||
160 | 90～140 | ||||||||||
注文例
| 型式 | - | LA | - | LB | - | B |
| SGPWHG 28 | - | 120 | - | 100 | - | B20 |
出荷日
| 3 | 日目出荷 |
追加工
関連情報
■新規格追加の背景
金型の大型化に伴う剛性確保のためにストリッパガイドピン・ブシュの太径を求める声にお応えして、規格拡大いたしました。
従来品が内径Φ２５までの規格に対し、ご要望の多かったΦ28・Φ32の太径を追加いたしました。
従来品と新規格の主な相違点（プレス金型用標準部品2017カタログ>>P.1067～）
変更箇所 | ストリッパガイドピン | |||
従来品 | 新規格 | |||
対象型式 | SGPH | SGPHG | ||
SGPN | SGPNG | |||
SGPR | SGPRG | |||
SGPWH | SGPWHG | |||
最大径 （D） | φ25 | φ32 | ||
最大全長 （L） | 140 | 180 | ||
最大 （LA/LB） | （SGPWH） 110/90 | （SGPWHG） 160/140 | ||
ツバ厚 （T） | （SGPWH） +0.5/0 | （SGPWHG） +0.1/0 | ||
ツバ厚変更 | （SGPR/SGPWH） 対応不可 | （SGPRG/SGPWHG） 追加工 TKC可 （+0.02/0） | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ストリッパプレート固定式・ツバ付太径タイプのストリッパガイドピンとなります。金型の大型化に伴う剛性確保のためSGPWHの太径タイプが新商品として登場しました！【特長】・D寸拡大…φ28・32追加・最大長拡大・ツバ厚公差良化（+0.1/0)・TKC追加工の付与可能
■プレス金型用標準部品の新商品紹介はこちら。
カタログ
高剛性ストリッパガイドピン -ストリッパプレート固定式・ツバ付太径タイプ-のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qストリッパガイドピンの取付方法について知りたい。
A
ストリッパガイドピンは主にパンチプレートに設置し、ストリッパプレートやダイプレートに設置されたストリッパガイドブシュに通してガイドします。
