ストリッパガイドピン -着脱太径タイプ-
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品情報

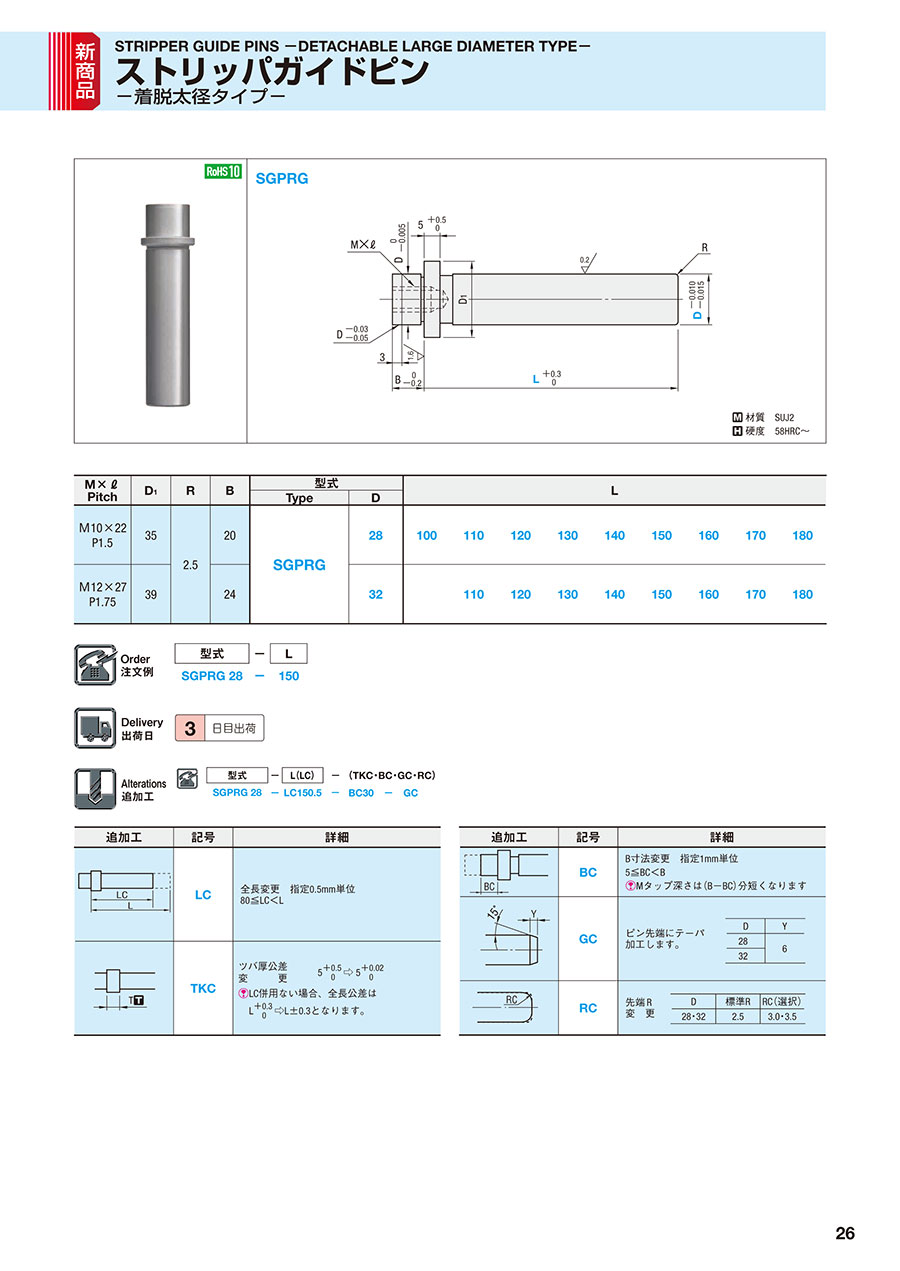

外形図・製品仕様
SGPRG
[ M ]材質 SUJ2
[ H ]硬度 58HRC～
[ M ]材質 SUJ2
[ H ]硬度 58HRC～
規格表
| M×ℓ Pitch | D1 | R | B | 型式 | L | |||||||||
| Type | D | |||||||||||||
| Ｍ10×22 P1.5 | 35 | 2.5 | 20 | SGPRG | 28 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 |
| Ｍ12×27 P1.75 | 39 | 24 | 32 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | |||
注文例
| 型式 | - | L |
| SGPRG 28 | - | 150 |
出荷日
| 3 | 日目出荷 |
追加工
| 型式 | － | L(LC) | － | (TKC・BC・GC・RC) |
| SGPRG 28 | － | LC150.5 | － | BC30 － GC |
| 追加工 | 記号 | 詳細 | |
 | LC | 全長変更 指定0.5mm単位 80≦LC＜L | |
 | TKC | ツバ厚公差 変 更 | 5＋0.5 0 ⇒ 5＋0.020 |
| [ ! ]LC併用ない場合、全長公差は L ＋0.3 0 ⇒ L±0.3となります。 | |||
| 追加工 | 記号 | 詳細 | ||||||||
 | BC | B寸法変更 指定1mm単位 5≦BC＜B [ ! ]Mタップ深さは(B－BC)分短くなります | ||||||||
 | GC | ピン先端にテーパ 加工します。 |
| |||||||
 | RC | 先端 R 変 更 |
| |||||||
関連情報
■新規格追加の背景
金型の大型化に伴う剛性確保のためにストリッパガイドピン・ブシュの太径を求める声にお応えして、規格拡大いたしました。
従来品が内径Φ２５までの規格に対し、ご要望の多かったΦ28・Φ32の太径を追加いたしました。
従来品と新規格の主な相違点（プレス金型用標準部品2017カタログ>>P.1067～）
変更箇所 | ストリッパガイドピン | |||
従来品 | 新規格 | |||
対象型式 | SGPH | SGPHG | ||
SGPN | SGPNG | |||
SGPR | SGPRG | |||
SGPWH | SGPWHG | |||
最大径 （D） | φ25 | φ32 | ||
最大全長 （L） | 140 | 180 | ||
最大 （LA/LB） | （SGPWH） 110/90 | （SGPWHG） 160/140 | ||
ツバ厚 （T） | （SGPWH） +0.5/0 | （SGPWHG） +0.1/0 | ||
ツバ厚変更 | （SGPR/SGPWH） 対応不可 | （SGPRG/SGPWHG） 追加工 TKC可 （+0.02/0） | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
着脱太径タイプのストリッパガイドピンとなります。材質は軸受鋼です。金型の大型化に伴う剛性確保のためSGPRの太径タイプが新商品として登場しました！【特長】・D寸拡大…φ28・32追加・最大長拡大・ツバ厚公差良化（+0.1/0)・TKC追加工の付与可能
■プレス金型用標準部品の新商品紹介はこちら。
カタログ
ストリッパガイドピン -着脱太径タイプ-のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qストリッパガイドピンの取付方法について知りたい。
A
ストリッパガイドピンは主にパンチプレートに設置し、ストリッパプレートやダイプレートに設置されたストリッパガイドブシュに通してガイドします。
