超ハイテン材用ネストガイド-上型ニガシタイプ- HRC55

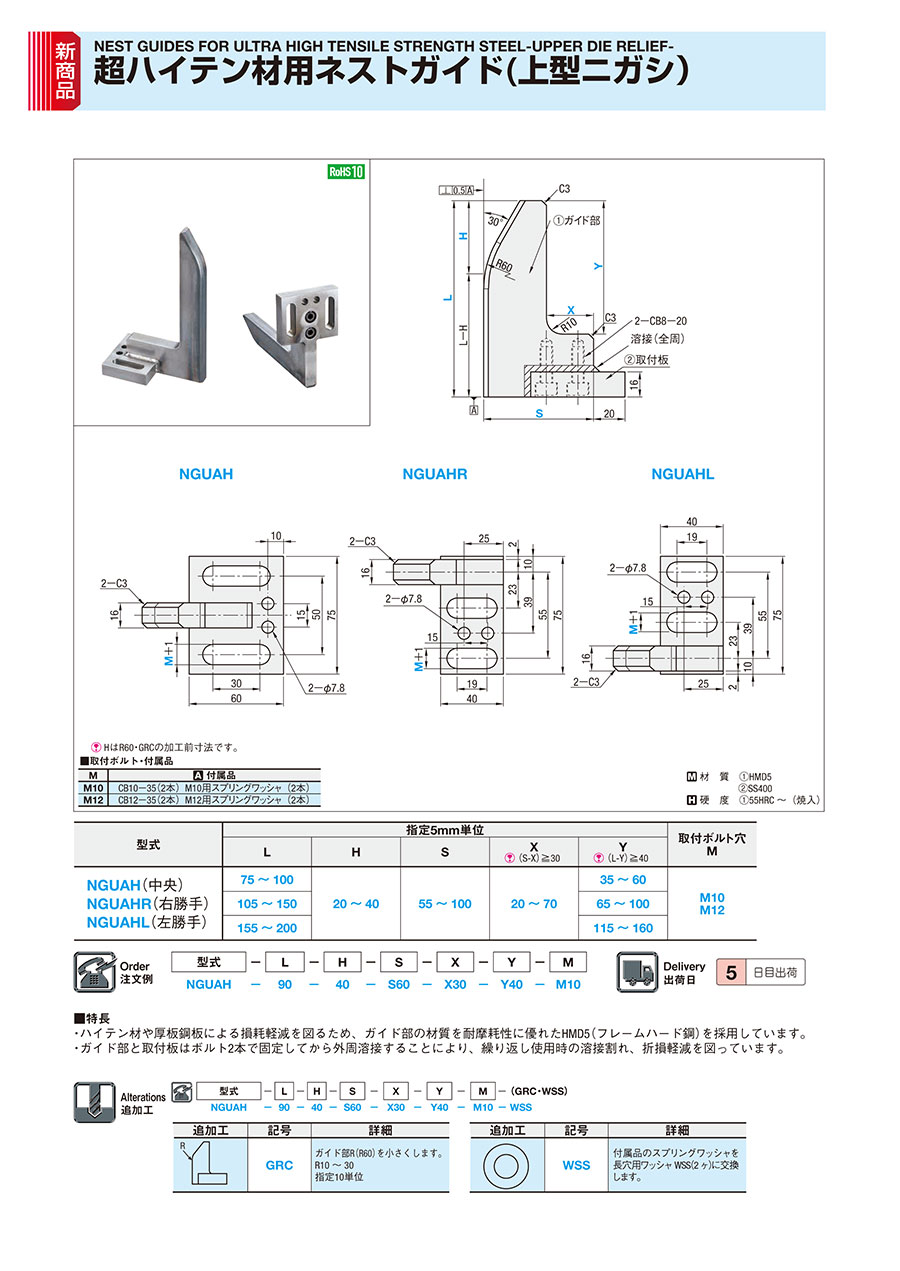

カタログ |P.2021-ki-33

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ネストガイド-ガイド形状指定タイプ-

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ネストガイド-上型ニガシタイプ-

通常出荷日：3 日目

上型ニガシタイプの超ハイテン材用ネストガイドです。ハイテン材や厚板鋼板による損...

詳細情報を確認する

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

HはR60・GRCの加工前寸法です。

■取付ボルト・付属品

M	付属品
M10	CB10−35（2本）M10用スプリングワッシャ（2本）
M12	CB12−35（2本）M12用スプリングワッシャ（2本）

材質：（1）HMD5、（2）SS400
硬度：（1）55HRC～（焼入）

規格表

型式	指定5mm単位					取付ボルト穴 M
型式	L	H	S	X （S-X）≧30	Y （L-Y）≧40	取付ボルト穴 M
NGUAH（中央） NGUAHR（右勝手） NGUAHL（左勝手）	75～100	20～40	55～100	20～70	35～60	M10 M12
	105～150				65～100
	155～200				115～160

注文例

出荷日

追加工

型番リスト

表示件数

型番

NGUAH-[75-200/5]-[20-40/5]-S[55-100/5]-X[20-70/5]-Y[35-160/5]-M[10,12]

NGUAHL-[75-200/5]-[20-40/5]-S[55-100/5]-X[20-70/5]-Y[35-160/5]-M[10,12]

NGUAHR-[75-200/5]-[20-40/5]-S[55-100/5]-X[20-70/5]-Y[35-160/5]-M[10,12]

取付勝手

L（ガイド部高さ）

(mm)

H（テーパ部）

(mm)

X(切込み幅)

(mm)

M(取付ボルト穴)

(mm)

S(幅)

(mm)

Y(切込み長さ)

(mm)

最小発注数量

中央勝手	75 ～ 200	20 ～ 40	20 ～ 70	10 ～ 12	55 ～ 100	35 ～ 160	1個
左勝手	75 ～ 200	20 ～ 40	20 ～ 70	10 ～ 12	55 ～ 100	35 ～ 160	1個
右勝手	75 ～ 200	20 ～ 40	20 ～ 70	10 ～ 12	55 ～ 100	35 ～ 160	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

上型ニガシタイプの超ハイテン材用ネストガイドです。ハイテン材や厚板鋼板による損耗軽減を図るため、ガイド部の材質を耐摩耗性に優れたHMD5（フレームハード鋼）を採用しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
