無電源スクラップ搬送コンベア　-picsyコンベア-

無電源コンベア-picsyコンベア-とは

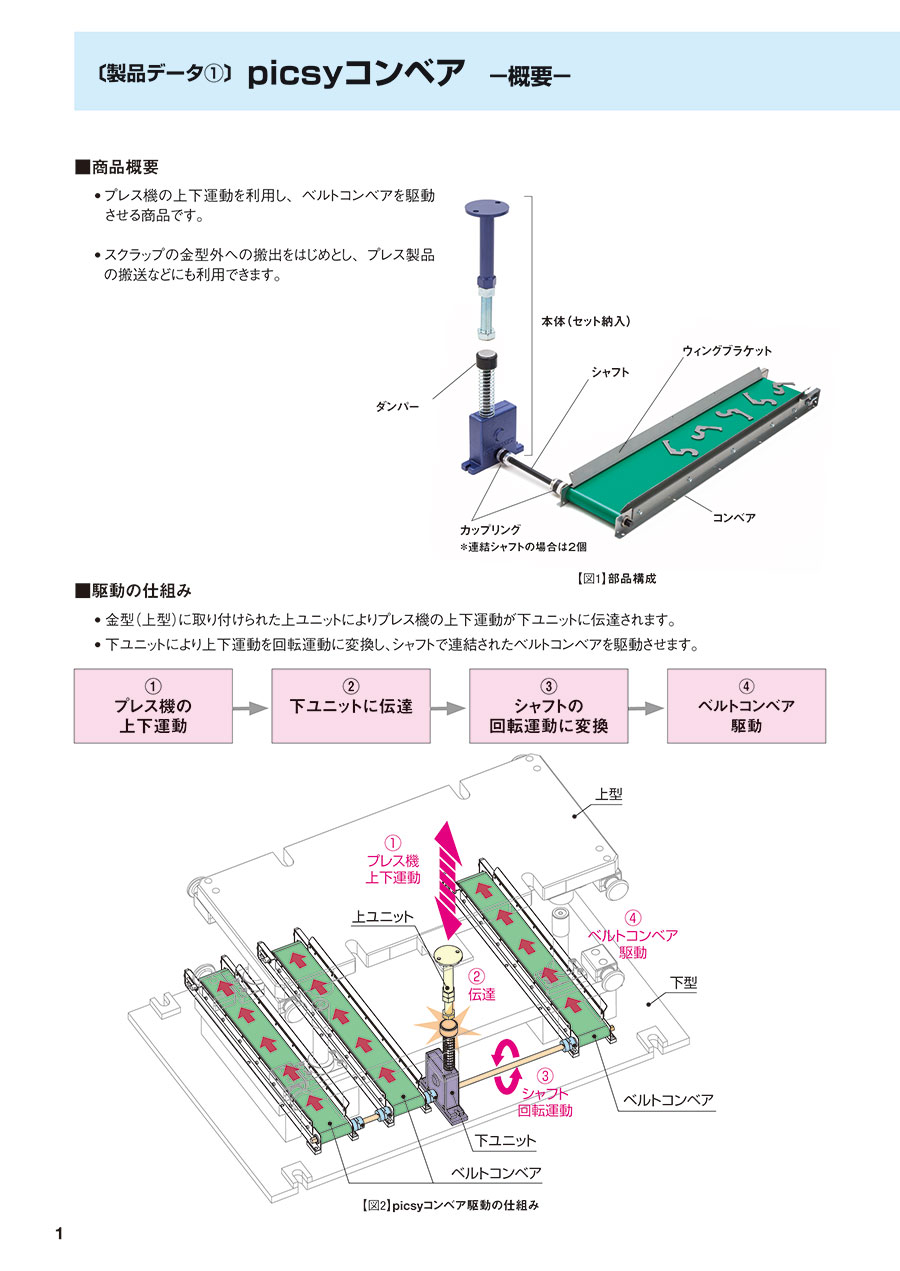

駆動の仕組み

• 上型に取り付けられた上ユニットによりプレス機の上下運動を下ユニットに伝達
• 下ユニットにより上下運動を回転運動に変換し、ベルトコンベアを駆動



構成部品



本体

PCCV-S

• 上ユニット、下ユニットがセットになっています

最大ストローク長：70ｍｍ
※必ず70ｍｍ以下でご使用ください。

コンベア

• 標準タイプ（厚み45ｍｍ）と薄型タイプ（厚み12ｍｍ）の2タイプをご用意
• コンベアはW寸（W75～250)・L寸(L400～1500)選択タイプとW寸(W50～400)・L寸(300～1800)指定タイプの2種類を用意
• コンベアに付属するベルトの材質をウレタン（標準）、ウレタン（シボ形状）、ケブラ（ガラス繊維）の3種類から選択可能

標準タイプ：コンベア部厚み45ｍｍ

型式：TYPE-ベルト材質

W寸・L寸 選択タイプ	PSCN-H　（ベルトタイプ：標準） PSCN-T　（ベルトタイプ：シボ形状） PSCN-K　（ベルトタイプ：ケプラ）
W寸・L寸 指定タイプ	PSCNH-H　（ベルトタイプ：標準） PSCNH-T　（ベルトタイプ：シボ形状） PSCNH-K　（ベルトタイプ：ケプラ）

※上記高さ（80mmおよび45mm）はウイングブラケットを装着した際の高さです
ウイングブラケット不使用の場合は、それぞれ45mmおよび12mmの高さとなります

薄型タイプ：コンベア部厚み12ｍｍ

型式：TYPE-ベルト材質

W寸・L寸 選択タイプ	PSCNT-H　（ベルトタイプ：標準） PSCNT-T　（ベルトタイプ：シボ形状） PSCNT-K　（ベルトタイプ：ケプラ）
W寸・L寸 指定タイプ	PSCNTH-H　（ベルトタイプ：標準） PSCNTH-T　（ベルトタイプ：シボ形状） PSCNTH-K　（ベルトタイプ：ケプラ）

ベルト

• ウレタン（標準）、ウレタン（シボ形状）、ケブラ（ガラス繊維）の3種類ご用意しています。

写真	材質	特徴				主な用途
		耐油性	耐滑り	耐切削	耐磨耗
	H ウレタン （標準）	◎	△	○	○	プレス機周りの製品搬送 鋼板・自動車部品・スクラップなど 標準的なスクラップの搬送
	T ウレタン （シボ形状）	◎	◎	○	○	薄板・軽量物などの 滑りやすい製品の搬送 逆勾配での搬送も可
	K ケブラ （ガラス繊維）	◎	○	◎	◎	ベルトへのダメージの大きい ハイテン材・重量スクラップの搬送

シャフト・カップリング

• 連結には連結シャフトもしくはフレキシブルシャフトをご使用ください。
• フレキシブルシャフトはカップリング一体型となっていますが、連結シャフトをご利用の場合は別途カップリング（2個）が必要です。

フレキシブルシャフト（picsyコンベア専用）
FLSFT

連結シャフト（弊社標準品）
SFMR

カップリング（弊社標準品）
XGS-34CS-15-15

フレキシブルシャフト使用により、このような動きも可能

導入事例

プレス機サイズ：単発プレス 150t

プレス速度：SPM10

プレス機サイズ：順送プレス 300t

プレス速度：SPM50

プレス機サイズ：サーボプレス 110t

プレス速度：SPM42

スクラップ搬出方法別コスト・特性比較

【基本情報】

• 300tクラス順送金型。スクラップシューターの設置数量は3か所
• 1日当たり8時間、1ヶ月25日稼働
• 時間チャージを4,000円とし算出

開発秘話
