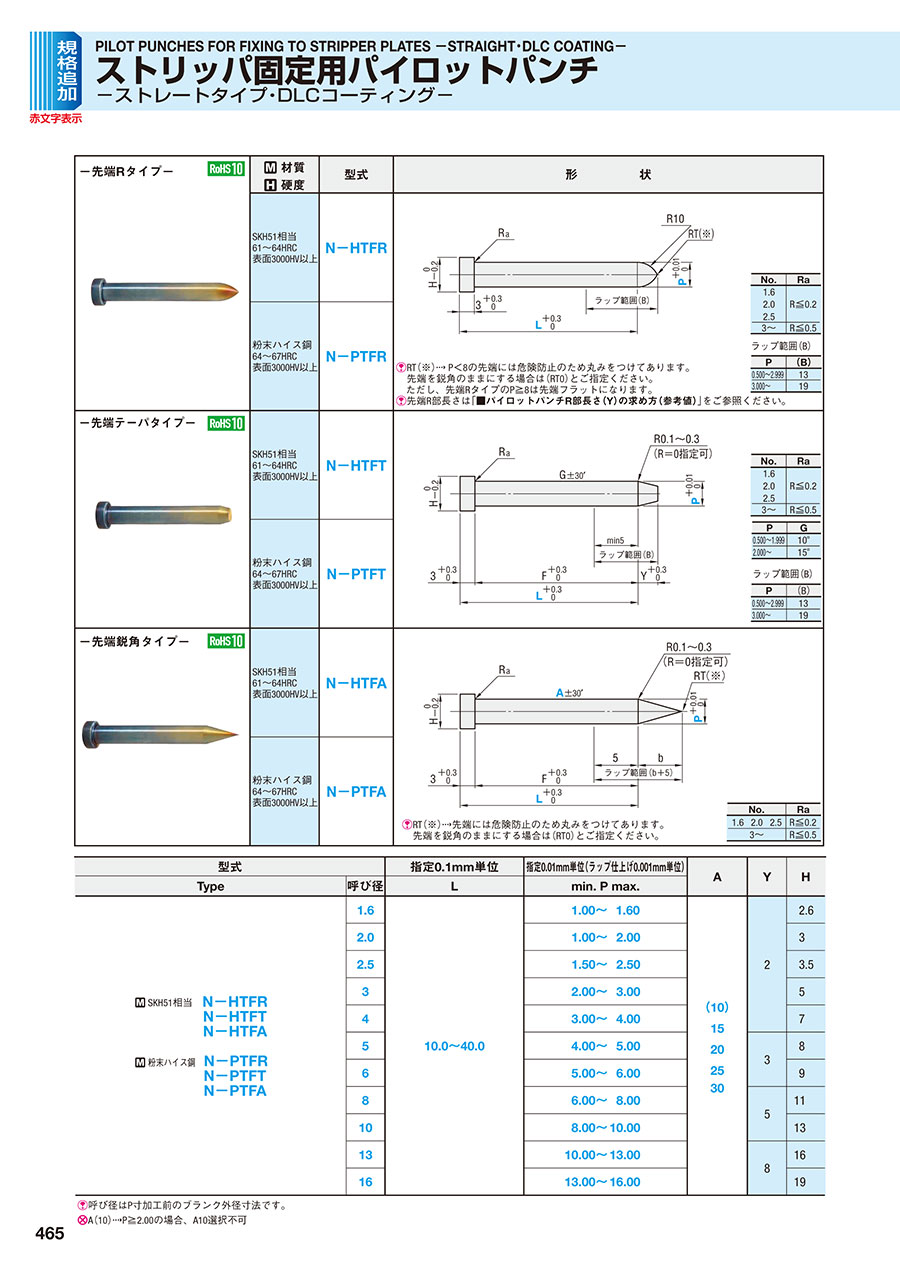

	材質硬度	型式	形状
-先端Rタイプ-	SKH51相当 61～64HRC 表面3000HV以上	N-HTFR	RT（※） P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。ただし、先端RタイプのP≧8は先端フラットになります。先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
-先端Rタイプ-	粉末ハイス鋼 64～67HRC 表面3000HV以上	N-PTFR
-先端テーパタイプ-	SKH51相当 61～64HRC 表面3000HV以上	N-HTFT
-先端テーパタイプ-	粉末ハイス鋼 64～67HRC 表面3000HV以上	N-PTFT
-先端鋭角タイプ-	SKH51相当 61～64HRC 表面3000HV以上	N-HTFA	RT（※）C先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。
-先端鋭角タイプ-	粉末ハイス鋼 64～67HRC 表面3000HV以上	N-PTFA	RT（※）C先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。

規格表

型式			指定0.1mm単位	指定0.01mm単位（ラップ仕上げ0.001mm単位）	A	Y	H
Type		呼び径	L	min. P max.	A	Y	H
SKH51相当	N-HTFR N-HTFT N-HTFA	1.6	10.0～40.0	1.00～1.60	（10） 15 20 25 30	2	2.6
		2.0		1.00～2.00			3
		2.5		1.50～2.50			3.5
		3		2.00～3.00			5
		4		3.00～4.00			7
		5		4.00～5.00		3	8
粉末ハイス鋼	N-PTFR N-PTFT N-PTFA	6		5.00～6.00		3	9
		8		6.00～8.00		5	11
		10		8.00～10.00		5	13
		13		10.00～13.00		8	16
		16		13.00～16.00		8	19

呼び径はP寸加工前のブランク外径寸法です。
A（10）P≧2.00の場合、A10選択不可

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

型番

N-HTFA1.6-[10-40/0.1]-P[0.5-1.6/0.01]-A[10,15,20,25,30]

N-HTFA1.6-[10-40/0.1]-P[0.5-1.6/0.01]-AC[16-45/1]

N-HTFA2.0-[10-40/0.1]-P[1-2/0.01]-A[10,15,20,25,30]

N-HTFA2.0-[10-40/0.1]-P[1-2/0.01]-AC[16-45/1]

N-HTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-A[10,15,20,25,30]

N-HTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-AC[16-45/1]

N-HTFA3-[10-40/0.1]-P[2-3/0.01]-A[15,20,25,30]

N-HTFA3-[10-40/0.1]-P[2-3/0.01]-AC[16-45/1]

N-HTFA4-[10-40/0.1]-P[3-4/0.01]-A[15,20,25,30]

N-HTFA4-[10-40/0.1]-P[3-4/0.01]-AC[16-45/1]

N-HTFA5-[10-40/0.1]-P[4-5/0.01]-A[15,20,25,30]

N-HTFA5-[10-40/0.1]-P[4-5/0.01]-AC[16-45/1]

N-HTFA6-[10-40/0.1]-P[5-6/0.01]-A[15,20,25,30]

N-HTFA6-[10-40/0.1]-P[5-6/0.01]-AC[16-45/1]

N-HTFA8-[10-40/0.1]-P[6-8/0.01]-A[15,20,25,30]

N-HTFA8-[10-40/0.1]-P[6-8/0.01]-AC[16-45/1]

N-HTFA10-[10-40/0.1]-P[8-10/0.01]-A[15,20,25,30]

N-HTFA10-[10-40/0.1]-P[8-10/0.01]-AC[16-45/1]

N-HTFA13-[10-40/0.1]-P[10-13/0.01]-A[15,20,25,30]

N-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[16-19/1]

N-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[21-24/1]

N-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[26-29/1]

N-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[31-45/1]

N-HTFA16-[10-40/0.1]-P[13-16/0.01]-A[15,20,25,30]

N-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[16-19/1]

N-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[21-24/1]

N-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[26-29/1]

N-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[31-45/1]

N-HTFR1.6-[10-40/0.1]-P[0.5-1.6/0.01]

N-HTFR2.0-[10-40/0.1]-P[1-2/0.01]

N-HTFR2.5-[10-40/0.1]-P[1.5-2.5/0.01]

N-HTFR3-[10-40/0.1]-P[2-3/0.01]

N-HTFR4-[10-40/0.1]-P[3-4/0.01]

N-HTFR5-[10-40/0.1]-P[4-5/0.01]

N-HTFR6-[10-40/0.1]-P[5-6/0.01]

N-HTFR8-[10-40/0.1]-P[6-8/0.01]

N-HTFR10-[10-40/0.1]-P[8-10/0.01]

N-HTFR13-[10-40/0.1]-P[10-13/0.01]

N-HTFR16-[10-40/0.1]-P[13-16/0.01]

N-HTFT1.6-[10-40/0.1]-P[0.5-1.6/0.01]

N-HTFT2.0-[10-40/0.1]-P[1-2/0.01]

N-HTFT2.5-[10-40/0.1]-P[1.5-2.5/0.01]

N-HTFT3-[10-40/0.1]-P[2-3/0.01]

N-HTFT4-[10-40/0.1]-P[3-4/0.01]

N-HTFT5-[10-40/0.1]-P[4-5/0.01]

N-HTFT6-[10-40/0.1]-P[5-6/0.01]

N-HTFT8-[10-40/0.1]-P[6-8/0.01]

N-HTFT10-[10-40/0.1]-P[8-10/0.01]

N-HTFT13-[10-40/0.1]-P[10-13/0.01]

N-HTFT16-[10-40/0.1]-P[13-16/0.01]

N-PTFA1.6-[10-40/0.1]-P[0.5-1.6/0.01]-A[10,15,20,25,30]

N-PTFA1.6-[10-40/0.1]-P[0.5-1.6/0.01]-AC[16-45/1]

N-PTFA2.0-[10-40/0.1]-P[1-2/0.01]-A[10,15,20,25,30]

N-PTFA2.0-[10-40/0.1]-P[1-2/0.01]-AC[16-45/1]

N-PTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-A[10,15,20,25,30]

N-PTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-AC[16-45/1]

N-PTFA3-[10-40/0.1]-P[2-3/0.01]-A[15,20,25,30]

N-PTFA3-[10-40/0.1]-P[2-3/0.01]-AC[16-45/1]

N-PTFA4-[10-40/0.1]-P[3-4/0.01]-A[15,20,25,30]

N-PTFA4-[10-40/0.1]-P[3-4/0.01]-AC[16-45/1]

刃先形状

材質

表面処理

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	DLC(XCD)コーティング	1.6	10 ～ 40	10 ～ 30	-	0.5 ～ 1.6	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	1.6	10 ～ 40	-	16 ～ 45	0.5 ～ 1.6	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	2.0	10 ～ 40	10 ～ 30	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	2.0	10 ～ 40	-	16 ～ 45	1 ～ 2	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	2.5	10 ～ 40	10 ～ 30	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	2.5	10 ～ 40	-	16 ～ 45	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	3	10 ～ 40	15 ～ 30	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	3	10 ～ 40	-	16 ～ 45	2 ～ 3	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	4	10 ～ 40	15 ～ 30	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	4	10 ～ 40	-	16 ～ 45	3 ～ 4	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	5	10 ～ 40	15 ～ 30	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	5	10 ～ 40	-	16 ～ 45	4 ～ 5	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	6	10 ～ 40	15 ～ 30	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	6	10 ～ 40	-	16 ～ 45	5 ～ 6	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	8	10 ～ 40	15 ～ 30	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	8	10 ～ 40	-	16 ～ 45	6 ～ 8	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	10	10 ～ 40	15 ～ 30	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	10	10 ～ 40	-	16 ～ 45	8 ～ 10	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	13	10 ～ 40	15 ～ 30	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	13	10 ～ 40	-	16 ～ 19	10 ～ 13	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	13	10 ～ 40	-	21 ～ 24	10 ～ 13	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	13	10 ～ 40	-	26 ～ 29	10 ～ 13	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	13	10 ～ 40	-	31 ～ 45	10 ～ 13	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	16	10 ～ 40	15 ～ 30	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	16	10 ～ 40	-	16 ～ 19	13 ～ 16	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	16	10 ～ 40	-	21 ～ 24	13 ～ 16	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	16	10 ～ 40	-	26 ～ 29	13 ～ 16	10	1個
先端鋭角	SKH51相当	DLC(XCD)コーティング	16	10 ～ 40	-	31 ～ 45	13 ～ 16	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	1.6	10 ～ 40	-	-	0.5 ～ 1.6	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	2.0	10 ～ 40	-	-	1 ～ 2	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	2.5	10 ～ 40	-	-	1.5 ～ 2.5	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	3	10 ～ 40	-	-	2 ～ 3	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	4	10 ～ 40	-	-	3 ～ 4	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	5	10 ～ 40	-	-	4 ～ 5	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	6	10 ～ 40	-	-	5 ～ 6	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	8	10 ～ 40	-	-	6 ～ 8	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	10	10 ～ 40	-	-	8 ～ 10	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	13	10 ～ 40	-	-	10 ～ 13	10	1個
先端R	SKH51相当	DLC(XCD)コーティング	16	10 ～ 40	-	-	13 ～ 16	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	1.6	10 ～ 40	-	-	0.5 ～ 1.6	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	2.0	10 ～ 40	-	-	1 ～ 2	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	2.5	10 ～ 40	-	-	1.5 ～ 2.5	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	3	10 ～ 40	-	-	2 ～ 3	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	4	10 ～ 40	-	-	3 ～ 4	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	5	10 ～ 40	-	-	4 ～ 5	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	6	10 ～ 40	-	-	5 ～ 6	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	8	10 ～ 40	-	-	6 ～ 8	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	10	10 ～ 40	-	-	8 ～ 10	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	13	10 ～ 40	-	-	10 ～ 13	10	1個
先端テーパ	SKH51相当	DLC(XCD)コーティング	16	10 ～ 40	-	-	13 ～ 16	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	1.6	10 ～ 40	10 ～ 30	-	0.5 ～ 1.6	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	1.6	10 ～ 40	-	16 ～ 45	0.5 ～ 1.6	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	2.0	10 ～ 40	10 ～ 30	-	1 ～ 2	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	2.0	10 ～ 40	-	16 ～ 45	1 ～ 2	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	2.5	10 ～ 40	10 ～ 30	-	1.5 ～ 2.5	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	2.5	10 ～ 40	-	16 ～ 45	1.5 ～ 2.5	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	3	10 ～ 40	15 ～ 30	-	2 ～ 3	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	3	10 ～ 40	-	16 ～ 45	2 ～ 3	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	4	10 ～ 40	15 ～ 30	-	3 ～ 4	10	1個
先端鋭角	粉末ハイス鋼	DLC(XCD)コーティング	4	10 ～ 40	-	16 ～ 45	3 ～ 4	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

低摩擦係数が特長のDLCコーティングを施した、ストリッパプレートに設置するタイプのストレートパイロットパンチです。被加工材がアルミ系材料の場合に有効です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
