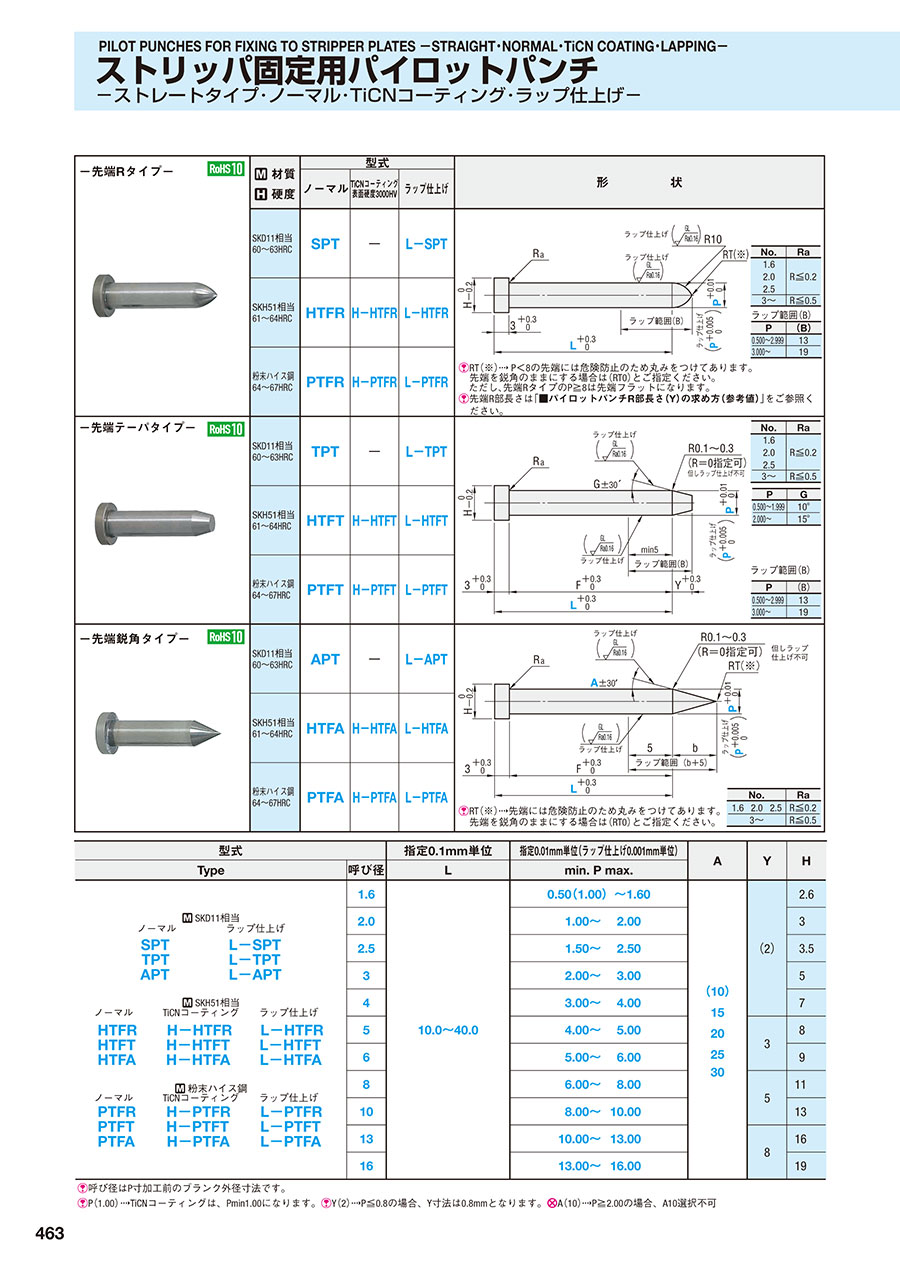

	材質硬度	ノーマル	TiCN コーティング表面硬度3000HV	ラップ仕上げ	形状
	材質硬度	型式			形状
-先端Rタイプ-	SKD11相当 60～63HRC	SPT	-	L-SPT
	SKH51相当 61～64HRC	HTFR	H-HTFR	L-HTFR
	粉末ハイス鋼 64～67HRC	PTFR	H-PTFR	L-PTFR	RT（※） P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。ただし、先端RタイプのP≧8は先端フラットになります。先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください
-先端テーパタイプ-	SKD11相当 60～63HRC	TPT	-	L-TPT
	SKH51相当 61～64HRC	HTFT	H-HTFT	L-HTFT
	SKH51相当 61～64HRC	HTFT	H-HTFT	L-HTFT
	粉末ハイス鋼 64～67HRC	PTFT	H-PTFT	L-PTFT
-先端鋭角タイプ-	SKD11相当 60～63HRC	APT	-	L-APT
	SKH51相当 61～64HRC	HTFA	H-HTFA	L-HTFA
	粉末ハイス鋼 64～67HRC	PTFA	H-PTFA	L-PTFA	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。

規格表

型式						指定0.1mm 単位	指定0.01mm単位（ラップ仕上げ 0.001mm単位）	A	Y	H
Type					呼び径	L	min. P max.	A	Y	H
					1.6	10.0～40.0	0.50（1.00）～1.60	（10） 15 20 25 30	（2）	2.6
SKD11相当					2.0		1.00～2.00			3
	ノーマル SPT TPT APT		ラップ仕上げ L-SPT L-TPT L-APT		2.5		1.50～2.50			3.5
					3		2.00～3.00			5
SKH51相当					4		3.00～4.00			7
ノーマル HTFR HTFT HTFA		TiCNコーティング H-HTFR H-HTFT H-HTFA		ラップ仕上げ L-HTFR L-HTFT L-HTFA	5		4.00～5.00		3	8
					6		5.00～6.00		3	9
					8		6.00～8.00		5	11
粉末ハイス鋼					10		8.00～10.00		5	13
ノーマル PTFR PTFT PTFA		TiCNコーティング H-PTFR H-PTFT H-PTFA		ラップ仕上げ L-PTFR L-PTFT L-PTFA	13		10.00～13.00		8	16
					16		13.00～16.00		8	19

呼び径はP寸加工前のブランク外径寸法です。
P（1.00）TiCNコーティングは、Pmin1.00になります。Y（2）P≦0.8の場合、Y寸法は0.8mmとなります。A（10）P≧2.00の場合、A10選択不可

注文例

出荷日

追加工

P.1771
P.436

型番リスト

表示件数

...

型番

APT1.6-[10-40/0.1]-P[0.5-1.6/0.01]-A[10,15,20,25,30]

APT1.6-[10-40/0.1]-P[0.5-1.6/0.01]-AC[16-45/1]

APT2.0-[10-40/0.1]-P[1-2/0.01]-A[10,15,20,25,30]

APT2.0-[10-40/0.1]-P[1-2/0.01]-AC[16-45/1]

APT2.5-[10-40/0.1]-P[1.5-2.5/0.01]-A[10,15,20,25,30]

APT2.5-[10-40/0.1]-P[1.5-2.5/0.01]-AC[16-45/1]

APT3-[10-40/0.1]-P[2-3/0.01]-A[15,20,25,30]

APT3-[10-40/0.1]-P[2-3/0.01]-AC[16-45/1]

APT4-[10-40/0.1]-P[3-4/0.01]-A[15,20,25,30]

APT4-[10-40/0.1]-P[3-4/0.01]-AC[16-45/1]

APT5-[10-40/0.1]-P[4-5/0.01]-A[15,20,25,30]

APT5-[10-40/0.1]-P[4-5/0.01]-AC[16-45/1]

APT6-[10-40/0.1]-P[5-6/0.01]-A[15,20,25,30]

APT6-[10-40/0.1]-P[5-6/0.01]-AC[16-45/1]

APT8-[10-40/0.1]-P[6-8/0.01]-A[15,20,25,30]

APT8-[10-40/0.1]-P[6-8/0.01]-AC[16-45/1]

APT10-[10-40/0.1]-P[8-10/0.01]-A[15,20,25,30]

APT10-[10-40/0.1]-P[8-10/0.01]-AC[16-45/1]

APT13-[10-40/0.1]-P[10-13/0.01]-A[15,20,25,30]

APT13-[10-40/0.1]-P[10-13/0.01]-AC[16-19/1]

APT13-[10-40/0.1]-P[10-13/0.01]-AC[21-24/1]

APT13-[10-40/0.1]-P[10-13/0.01]-AC[26-29/1]

APT13-[10-40/0.1]-P[10-13/0.01]-AC[31-45/1]

APT16-[10-40/0.1]-P[13-16/0.01]-A[15,20,25,30]

APT16-[10-40/0.1]-P[13-16/0.01]-AC[16-19/1]

APT16-[10-40/0.1]-P[13-16/0.01]-AC[21-24/1]

APT16-[10-40/0.1]-P[13-16/0.01]-AC[26-29/1]

APT16-[10-40/0.1]-P[13-16/0.01]-AC[31-45/1]

H-HTFA1.6-[10-40/0.1]-P[1-1.6/0.01]-A[10,15,20,25,30]

H-HTFA1.6-[10-40/0.1]-P[1-1.6/0.01]-AC[16-45/1]

H-HTFA2.0-[10-40/0.1]-P[1-2/0.01]-A[10,15,20,25,30]

H-HTFA2.0-[10-40/0.1]-P[1-2/0.01]-AC[16-45/1]

H-HTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-A[10,15,20,25,30]

H-HTFA2.5-[10-40/0.1]-P[1.5-2.5/0.01]-AC[16-45/1]

H-HTFA3-[10-40/0.1]-P[2-3/0.01]-A[15,20,25,30]

H-HTFA3-[10-40/0.1]-P[2-3/0.01]-AC[16-45/1]

H-HTFA4-[10-40/0.1]-P[3-4/0.01]-A[15,20,25,30]

H-HTFA4-[10-40/0.1]-P[3-4/0.01]-AC[16-45/1]

H-HTFA5-[10-40/0.1]-P[4-5/0.01]-A[15,20,25,30]

H-HTFA5-[10-40/0.1]-P[4-5/0.01]-AC[16-45/1]

H-HTFA6-[10-40/0.1]-P[5-6/0.01]-A[15,20,25,30]

H-HTFA6-[10-40/0.1]-P[5-6/0.01]-AC[16-45/1]

H-HTFA8-[10-40/0.1]-P[6-8/0.01]-A[15,20,25,30]

H-HTFA8-[10-40/0.1]-P[6-8/0.01]-AC[16-45/1]

H-HTFA10-[10-40/0.1]-P[8-10/0.01]-A[15,20,25,30]

H-HTFA10-[10-40/0.1]-P[8-10/0.01]-AC[16-45/1]

H-HTFA13-[10-40/0.1]-P[10-13/0.01]-A[15,20,25,30]

H-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[16-19/1]

H-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[21-24/1]

H-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[26-29/1]

H-HTFA13-[10-40/0.1]-P[10-13/0.01]-AC[31-45/1]

H-HTFA16-[10-40/0.1]-P[13-16/0.01]-A[15,20,25,30]

H-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[16-19/1]

H-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[21-24/1]

H-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[26-29/1]

H-HTFA16-[10-40/0.1]-P[13-16/0.01]-AC[31-45/1]

H-HTFR1.6-[10-40/0.1]-P[1-1.6/0.01]

H-HTFR2.0-[10-40/0.1]-P[1-2/0.01]

H-HTFR2.5-[10-40/0.1]-P[1.5-2.5/0.01]

H-HTFR3-[10-40/0.1]-P[2-3/0.01]

刃先形状

材質

表面処理

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKD11相当	なし	1.6	10 ～ 40	10 ～ 30	-	0.5 ～ 1.6	10	1個
先端鋭角	SKD11相当	なし	1.6	10 ～ 40	-	16 ～ 45	0.5 ～ 1.6	10	1個
先端鋭角	SKD11相当	なし	2.0	10 ～ 40	10 ～ 30	-	1 ～ 2	10	1個
先端鋭角	SKD11相当	なし	2.0	10 ～ 40	-	16 ～ 45	1 ～ 2	10	1個
先端鋭角	SKD11相当	なし	2.5	10 ～ 40	10 ～ 30	-	1.5 ～ 2.5	10	1個
先端鋭角	SKD11相当	なし	2.5	10 ～ 40	-	16 ～ 45	1.5 ～ 2.5	10	1個
先端鋭角	SKD11相当	なし	3	10 ～ 40	15 ～ 30	-	2 ～ 3	10	1個
先端鋭角	SKD11相当	なし	3	10 ～ 40	-	16 ～ 45	2 ～ 3	10	1個
先端鋭角	SKD11相当	なし	4	10 ～ 40	15 ～ 30	-	3 ～ 4	10	1個
先端鋭角	SKD11相当	なし	4	10 ～ 40	-	16 ～ 45	3 ～ 4	10	1個
先端鋭角	SKD11相当	なし	5	10 ～ 40	15 ～ 30	-	4 ～ 5	10	1個
先端鋭角	SKD11相当	なし	5	10 ～ 40	-	16 ～ 45	4 ～ 5	10	1個
先端鋭角	SKD11相当	なし	6	10 ～ 40	15 ～ 30	-	5 ～ 6	10	1個
先端鋭角	SKD11相当	なし	6	10 ～ 40	-	16 ～ 45	5 ～ 6	10	1個
先端鋭角	SKD11相当	なし	8	10 ～ 40	15 ～ 30	-	6 ～ 8	10	1個
先端鋭角	SKD11相当	なし	8	10 ～ 40	-	16 ～ 45	6 ～ 8	10	1個
先端鋭角	SKD11相当	なし	10	10 ～ 40	15 ～ 30	-	8 ～ 10	10	1個
先端鋭角	SKD11相当	なし	10	10 ～ 40	-	16 ～ 45	8 ～ 10	10	1個
先端鋭角	SKD11相当	なし	13	10 ～ 40	15 ～ 30	-	10 ～ 13	10	1個
先端鋭角	SKD11相当	なし	13	10 ～ 40	-	16 ～ 19	10 ～ 13	10	1個
先端鋭角	SKD11相当	なし	13	10 ～ 40	-	21 ～ 24	10 ～ 13	10	1個
先端鋭角	SKD11相当	なし	13	10 ～ 40	-	26 ～ 29	10 ～ 13	10	1個
先端鋭角	SKD11相当	なし	13	10 ～ 40	-	31 ～ 45	10 ～ 13	10	1個
先端鋭角	SKD11相当	なし	16	10 ～ 40	15 ～ 30	-	13 ～ 16	10	1個
先端鋭角	SKD11相当	なし	16	10 ～ 40	-	16 ～ 19	13 ～ 16	10	1個
先端鋭角	SKD11相当	なし	16	10 ～ 40	-	21 ～ 24	13 ～ 16	10	1個
先端鋭角	SKD11相当	なし	16	10 ～ 40	-	26 ～ 29	13 ～ 16	10	1個
先端鋭角	SKD11相当	なし	16	10 ～ 40	-	31 ～ 45	13 ～ 16	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	1.6	10 ～ 40	10 ～ 30	-	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	1.6	10 ～ 40	-	16 ～ 45	1 ～ 1.6	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	2.0	10 ～ 40	10 ～ 30	-	1 ～ 2	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	2.0	10 ～ 40	-	16 ～ 45	1 ～ 2	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	2.5	10 ～ 40	10 ～ 30	-	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	2.5	10 ～ 40	-	16 ～ 45	1.5 ～ 2.5	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	3	10 ～ 40	15 ～ 30	-	2 ～ 3	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	3	10 ～ 40	-	16 ～ 45	2 ～ 3	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	4	10 ～ 40	15 ～ 30	-	3 ～ 4	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	4	10 ～ 40	-	16 ～ 45	3 ～ 4	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	5	10 ～ 40	15 ～ 30	-	4 ～ 5	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	5	10 ～ 40	-	16 ～ 45	4 ～ 5	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	6	10 ～ 40	15 ～ 30	-	5 ～ 6	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	6	10 ～ 40	-	16 ～ 45	5 ～ 6	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	8	10 ～ 40	15 ～ 30	-	6 ～ 8	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	8	10 ～ 40	-	16 ～ 45	6 ～ 8	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	10	10 ～ 40	15 ～ 30	-	8 ～ 10	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	10	10 ～ 40	-	16 ～ 45	8 ～ 10	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	13	10 ～ 40	15 ～ 30	-	10 ～ 13	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	13	10 ～ 40	-	16 ～ 19	10 ～ 13	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	13	10 ～ 40	-	21 ～ 24	10 ～ 13	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	13	10 ～ 40	-	26 ～ 29	10 ～ 13	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	13	10 ～ 40	-	31 ～ 45	10 ～ 13	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	16	10 ～ 40	15 ～ 30	-	13 ～ 16	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	16	10 ～ 40	-	16 ～ 19	13 ～ 16	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	16	10 ～ 40	-	21 ～ 24	13 ～ 16	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	16	10 ～ 40	-	26 ～ 29	13 ～ 16	10	1個
先端鋭角	SKH51相当	TiCN（XCN)コーティング	16	10 ～ 40	-	31 ～ 45	13 ～ 16	10	1個
先端R	SKH51相当	TiCN（XCN)コーティング	1.6	10 ～ 40	-	-	1 ～ 1.6	10	1個
先端R	SKH51相当	TiCN（XCN)コーティング	2.0	10 ～ 40	-	-	1 ～ 2	10	1個
先端R	SKH51相当	TiCN（XCN)コーティング	2.5	10 ～ 40	-	-	1.5 ～ 2.5	10	1個
先端R	SKH51相当	TiCN（XCN)コーティング	3	10 ～ 40	-	-	2 ～ 3	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ストリッパプレートに設置するパイロットパンチで、パンチ保持部と先端の位置決め部が同一径のタイプです。パイロットパンチの取り付けピッチが小さい場合などに有効です。通常の研磨仕上げのもの、そこにTiCNコーティングを施し耐摩耗性を向上したもの、または先端部をラップ仕上げをとすることで面粗さを向上したタイプが選択できます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストリッパ固定用パイロットパンチ－ストレートタイプ･ノーマル･TiCNコーティング･ラップ仕上げ－のレビュー

4.2平均満足度：4.215件のレビュー

星5
40%
星4
47%
星3
13%
星2
0%
星1
0%

位置決め用

満足度：4.02019/05/14

位置決め用に購入しました。問題なく使用できます。詳細なCADデータがあるといいのにと思いました。納期も短くなると尚良しで...もっと読む

2人が参考にしています。

金型部品

満足度：5.02023/05/25

部品の精度も問題ありませんでした。在庫も豊富で納期も短いので、部品が不足することなく製作にとりかかることができました。

0人が参考にしています。

金型

満足度：5.02023/04/17

プレス金型に使用させてもらっています。きちんと寸法が出ていていつも安心して使用しています。

0人が参考にしています。

装置位置決め用

満足度：4.02022/07/08

装置の部品の位置決め用で使用しました。精度が良く、値段も安いので毎回購入しています。

0人が参考にしています。

プレス金型に使用

満足度：4.02022/06/17

順送型のﾊﾟｲﾛｯﾄとして使用しています。長さも0.1mm単位で選べて良いです。値段も安いので毎回購入しています。

0人が参考にしています。
