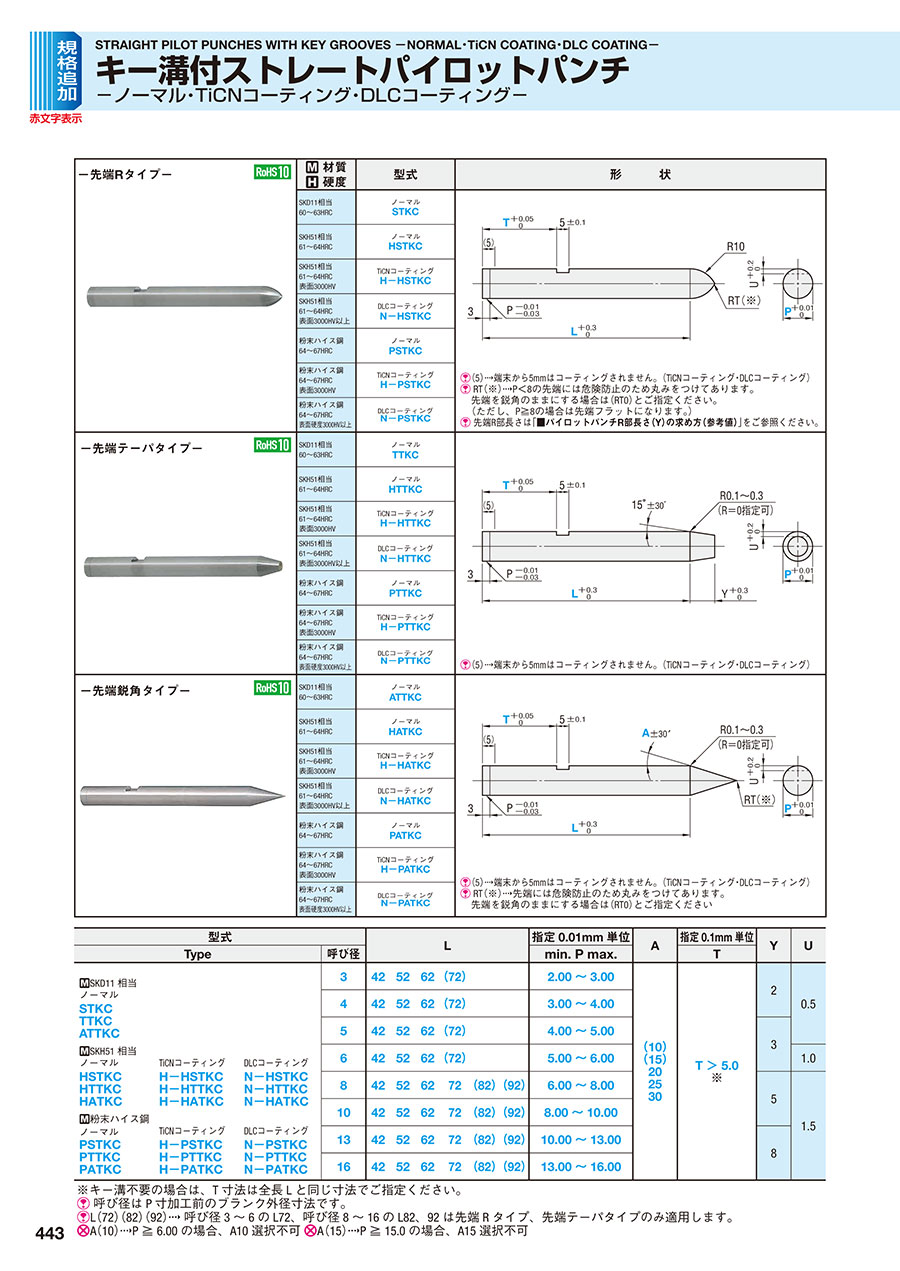

-先端Rタイプ-	材質硬度	型式	形状
	SKD11相当 60～63HRC	ノーマル STKC	（5）端末から5mmはコーティングされません。（TiCNコーティング・DLCコーティング） RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
	SKH51相当 61～64HRC	ノーマル HSTKC
	SKH51相当 61～64HRC 表面3000HV	TiCNコーティング H-HSTKC
	SKH51相当 61～64HRC 表面3000HV以上	DLCコーティング N-HSTKC
	粉末ハイス鋼 64～67HRC	ノーマル PSTKC
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング H-PSTKC
	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	DLCコーティング N-PSTKC
-先端テーパタイプ-	SKD11相当 60～63HRC	ノーマル TTKC	（5）端末から5mmはコーティングされません。（TiCNコーティング・DLCコーティング）
	SKH51相当 61～64HRC	ノーマル HTTKC
	SKH51相当 61～64HRC 表面3000HV	TiCNコーティング H-HTTKC
	SKH51相当 61～64HRC 表面3000HV以上	DLCコーティング N-HTTKC
	粉末ハイス鋼 64～67HRC	ノーマル PTTKC
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング H-PTTKC
	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	DLCコーティング N-PTTKC
-先端鋭角タイプ-	SKD11相当 60～63HRC	ノーマル ATTKC	（5）端末から5mmはコーティングされません。（TiCNコーティング・DLCコーティング） RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください
	SKH51相当 61～64HRC	ノーマル HATKC
	SKH51相当 61～64HRC 表面3000HV	TiCNコーティング H-HATKC
	SKH51相当 61～64HRC 表面3000HV以上	DLCコーティング N-HATKC
	粉末ハイス鋼 64～67HRC	ノーマル PATKC
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング H-PATKC
	粉末ハイス鋼 64～67HRC 表面硬度3000HV以上	DLCコーティング N-PATKC

規格表

型式				L						指定0.01mm 単位	A	指定0.1mm 単位	Y	U
Type			呼び径	L						min. P max.	A	T	Y	U
SKD11相当			3	42	52	62	（72）			2.00～3.00	（10）（15） 20 25 30	T＞5.0 ※	2	0.5
ノーマル STKC TTKC ATTKC			4	42	52	62	（72）			3.00～4.00			2
ノーマル STKC TTKC ATTKC			5	42	52	62	（72）			4.00～5.00			3
SKH51相当			6	42	52	62	（72）			5.00～6.00				1.0
ノーマル HSTKC HTTKC HATKC	TiCNコーティング H-HSTKC H-HTTKC H-HATKC	DLCコーティング N-HSTKC N-HTTKC N-HATKC	6	42	52	62	（72）			5.00～6.00				1.0
			8	42	52	62	72	（82）	（92）	6.00～8.00			5	1.5
			10	42	52	62	72	（82）	（92）	8.00～10.00
粉末ハイス鋼			10	42	52	62	72	（82）	（92）	8.00～10.00
ノーマル PSTKC PTTKC PATKC	TiCNコーティング H-PSTKC H-PTTKC H-PATKC	DLCコーティング N-PSTKC N-PTTKC N-PATKC	13	42	52	62	72	（82）	（92）	10.00～13.00			8
ノーマル PSTKC PTTKC PATKC	TiCNコーティング H-PSTKC H-PTTKC H-PATKC	DLCコーティング N-PSTKC N-PTTKC N-PATKC	16	42	52	62	72	（82）	（92）	13.00～16.00			8

※キー溝不要の場合は、T寸法は全長Lと同じ寸法でご指定ください。
呼び径はP寸加工前のブランク外径寸法です。
L（72）（82）（92）呼び径3～6のL72、呼び径8～16のL82、92は先端Rタイプ、先端テーパタイプのみ適用します。
A（10）P≧6.00の場合、A10選択不可A（15）P≧15.0の場合、A15選択不可

注文例

出荷日

•DLCコーティング
型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

...

型番

ATTKC3-[42-62/10]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC3-LC[25-61.9/0.1]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC3-LCT[25-61.9/0.1]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC4-[42-62/10]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC4-LC[25-61.9/0.1]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC4-LCT[25-61.9/0.1]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC5-[42-62/10]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC5-LC[25-61.9/0.1]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC5-LCT[25-61.9/0.1]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC6-[42-62/10]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC6-LC[25-61.9/0.1]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC6-LCT[25-61.9/0.1]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

ATTKC8-[42-72/10]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC8-LC[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC8-LCT[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC10-[42-72/10]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC10-LC[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC10-LCT[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC13-[42-72/10]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC13-LC[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC13-LCT[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC16-[42-72/10]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC16-LC[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

ATTKC16-LCT[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC3-[42-62/10]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC3-LC[25-61.9/0.1]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC3-LCT[25-61.9/0.1]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC4-[42-62/10]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC4-LC[25-61.9/0.1]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC4-LCT[25-61.9/0.1]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC5-[42-62/10]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC5-LC[25-61.9/0.1]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC5-LCT[25-61.9/0.1]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC6-[42-62/10]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC6-LC[25-61.9/0.1]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC6-LCT[25-61.9/0.1]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

H-HATKC8-[42-72/10]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC8-LC[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC8-LCT[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC10-[42-72/10]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC10-LC[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC10-LCT[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC13-[42-72/10]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC13-LC[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC13-LCT[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC16-[42-72/10]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC16-LC[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HATKC16-LCT[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

H-HSTKC3-[42-72/10]-P[2-3/0.01]-T[5.1-72/0.1]

H-HSTKC3-LC[25-71.9/0.1]-P[2-3/0.01]-T[5.1-72/0.1]

H-HSTKC3-LCT[25-71.9/0.1]-P[2-3/0.01]-T[5.1-72/0.1]

H-HSTKC4-[42-72/10]-P[3-4/0.01]-T[5.1-72/0.1]

H-HSTKC4-LC[25-71.9/0.1]-P[3-4/0.01]-T[5.1-72/0.1]

H-HSTKC4-LCT[25-71.9/0.1]-P[3-4/0.01]-T[5.1-72/0.1]

H-HSTKC5-[42-72/10]-P[4-5/0.01]-T[5.1-72/0.1]

H-HSTKC5-LC[25-71.9/0.1]-P[4-5/0.01]-T[5.1-72/0.1]

H-HSTKC5-LCT[25-71.9/0.1]-P[4-5/0.01]-T[5.1-72/0.1]

H-HSTKC6-[42-72/10]-P[5-6/0.01]-T[5.1-72/0.1]

H-HSTKC6-LC[25-71.9/0.1]-P[5-6/0.01]-T[5.1-72/0.1]

H-HSTKC6-LCT[25-71.9/0.1]-P[5-6/0.01]-T[5.1-72/0.1]

刃先形状

材質

表面処理

No.(呼び径)

(mm)

L(全長)

(mm)

LCT

RoHS?

最小発注数量

先端鋭角	SKD11相当	なし	3	42 ～ 62	10 ～ 30	-	-	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	3	-	10 ～ 30	25 ～ 61.9	-	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	3	-	10 ～ 30	-	25 ～ 61.9	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	4	42 ～ 62	10 ～ 30	-	-	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	4	-	10 ～ 30	25 ～ 61.9	-	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	4	-	10 ～ 30	-	25 ～ 61.9	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	5	42 ～ 62	10 ～ 30	-	-	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	5	-	10 ～ 30	25 ～ 61.9	-	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	5	-	10 ～ 30	-	25 ～ 61.9	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	6	42 ～ 62	10 ～ 30	-	-	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	6	-	10 ～ 30	25 ～ 61.9	-	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	6	-	10 ～ 30	-	25 ～ 61.9	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKD11相当	なし	8	42 ～ 72	15 ～ 30	-	-	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	8	-	15 ～ 30	25 ～ 71.9	-	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	8	-	15 ～ 30	-	25 ～ 71.9	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	10	42 ～ 72	15 ～ 30	-	-	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	10	-	15 ～ 30	25 ～ 71.9	-	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	10	-	15 ～ 30	-	25 ～ 71.9	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	13	42 ～ 72	15 ～ 30	-	-	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	13	-	15 ～ 30	25 ～ 71.9	-	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	13	-	15 ～ 30	-	25 ～ 71.9	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	16	42 ～ 72	15 ～ 30	-	-	13 ～ 16	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	16	-	15 ～ 30	25 ～ 71.9	-	13 ～ 16	5.1 ～ 72	10	1個
先端鋭角	SKD11相当	なし	16	-	15 ～ 30	-	25 ～ 71.9	13 ～ 16	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	3	42 ～ 62	10 ～ 30	-	-	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	3	-	10 ～ 30	25 ～ 61.9	-	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	3	-	10 ～ 30	-	25 ～ 61.9	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	4	42 ～ 62	10 ～ 30	-	-	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	4	-	10 ～ 30	25 ～ 61.9	-	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	4	-	10 ～ 30	-	25 ～ 61.9	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	5	42 ～ 62	10 ～ 30	-	-	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	5	-	10 ～ 30	25 ～ 61.9	-	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	5	-	10 ～ 30	-	25 ～ 61.9	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	6	42 ～ 62	10 ～ 30	-	-	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	6	-	10 ～ 30	25 ～ 61.9	-	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	6	-	10 ～ 30	-	25 ～ 61.9	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	TiCN	8	42 ～ 72	15 ～ 30	-	-	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	8	-	15 ～ 30	25 ～ 71.9	-	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	8	-	15 ～ 30	-	25 ～ 71.9	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	10	42 ～ 72	15 ～ 30	-	-	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	10	-	15 ～ 30	25 ～ 71.9	-	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	10	-	15 ～ 30	-	25 ～ 71.9	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	13	42 ～ 72	15 ～ 30	-	-	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	13	-	15 ～ 30	25 ～ 71.9	-	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	13	-	15 ～ 30	-	25 ～ 71.9	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	16	42 ～ 72	15 ～ 30	-	-	13 ～ 16	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	16	-	15 ～ 30	25 ～ 71.9	-	13 ～ 16	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	TiCN	16	-	15 ～ 30	-	25 ～ 71.9	13 ～ 16	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	3	42 ～ 72	-	-	-	2 ～ 3	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	3	-	-	25 ～ 71.9	-	2 ～ 3	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	3	-	-	-	25 ～ 71.9	2 ～ 3	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	4	42 ～ 72	-	-	-	3 ～ 4	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	4	-	-	25 ～ 71.9	-	3 ～ 4	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	4	-	-	-	25 ～ 71.9	3 ～ 4	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	5	42 ～ 72	-	-	-	4 ～ 5	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	5	-	-	25 ～ 71.9	-	4 ～ 5	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	5	-	-	-	25 ～ 71.9	4 ～ 5	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	6	42 ～ 72	-	-	-	5 ～ 6	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	6	-	-	25 ～ 71.9	-	5 ～ 6	5.1 ～ 72	10	1個
先端R	SKH51相当	TiCN	6	-	-	-	25 ～ 71.9	5 ～ 6	5.1 ～ 72	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

基本情報

基本情報

キーで固定するタイプのストレートパイロットパンチです。先端部にはTiCN系・DLC系の各種コーティングを施しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

キー溝付ストレートパイロットパンチ－ノーマル・TiCNコーティング・DLCコーティング－のレビュー

4平均満足度：4.02件のレビュー
